Mehrere Ports patchen (n:n)

Mit diesem Dialog ist es möglich, viele gleichartige Patchverbindungen parallel herzustellen. Informationen zum Erstellen einzelner 1:n-Verbindungen finden Sie hier.

Wählen Sie Mehrere Ports patchen im Bereich Kabelverwaltung oder Paralleles Patchen im Kontextmenü eines Ports.

Sie können mehrere Quell- und Zielports miteinander verknüpfen, wobei die Anzahl identisch sein muss.

Ports auswählen

Das mehrfache Patchen funktioniert ähnlich wie das Erstellen einfacher Patchverbindungen.

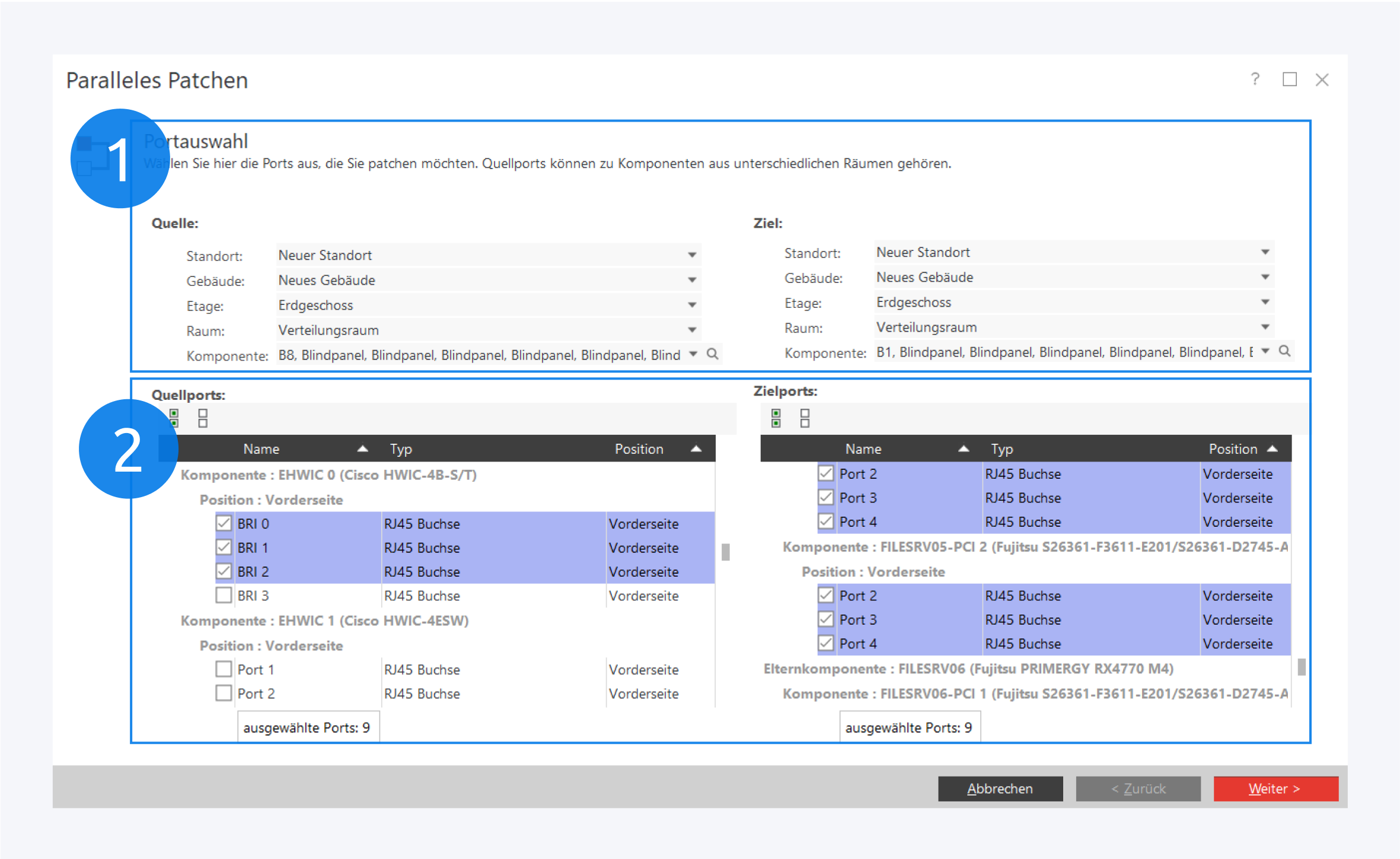

Wählen Sie Quell- und Zielkomponenten (1), sowie die Ports (2) aus. Die Anzahl der Ports muss auf beiden Seiten identisch sein.

Klicken Sie anschließend auf Weiter.

Kabel auswählen

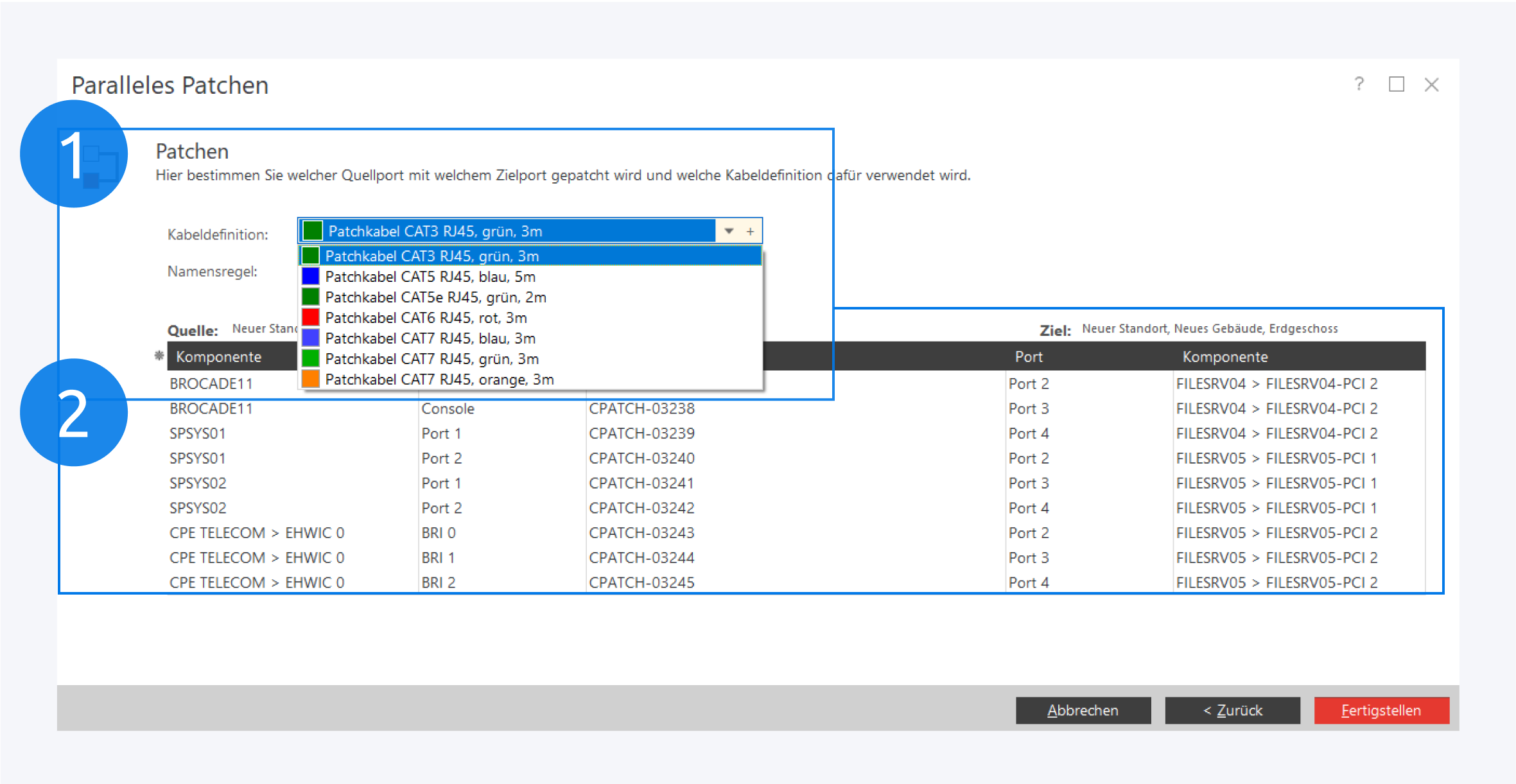

Wählen Sie die gewünschte Kabeldefinition aus (1). Für jedes Portpaar wird ein Kabel basierend auf dieser Definition erstellt. Wenn die benötigte Kabeldefinition noch nicht existiert, kann sie erstellt oder importiert werden.

Unterhalb wird eine Liste aller zu erstellenden Verbindungen abgebildet (2). Sie können die Zuweisung der Ports beliebig per Drag&Drop anpassen.

Mit einem Klick auf Fertigstellen schließen Sie den Vorgang ab.
