Komponenten- und Kabeldefinitionen importieren

Komponentendefinitionen sind die Vorlagen, auf denen in Pathfinder alle dokumentierten Geräte basieren. In unserem Onlinekatalog stellen wir eine Vielzahl von Komponentendefinitionen bereit, die Sie jederzeit herunterladen und sofort verwenden können.

Wählen Sie Komponenten- und Kabeldefinitionen importieren im Katalogbereich aus. Alternativ erreichen Sie den Importdialog auch über den Katalogtab in der Sidebar.

Wir empfehlen, zunächst alle benötigten Komponentendefinitionen zu importieren, bevor Sie mit dem Dokumentieren beginnen.

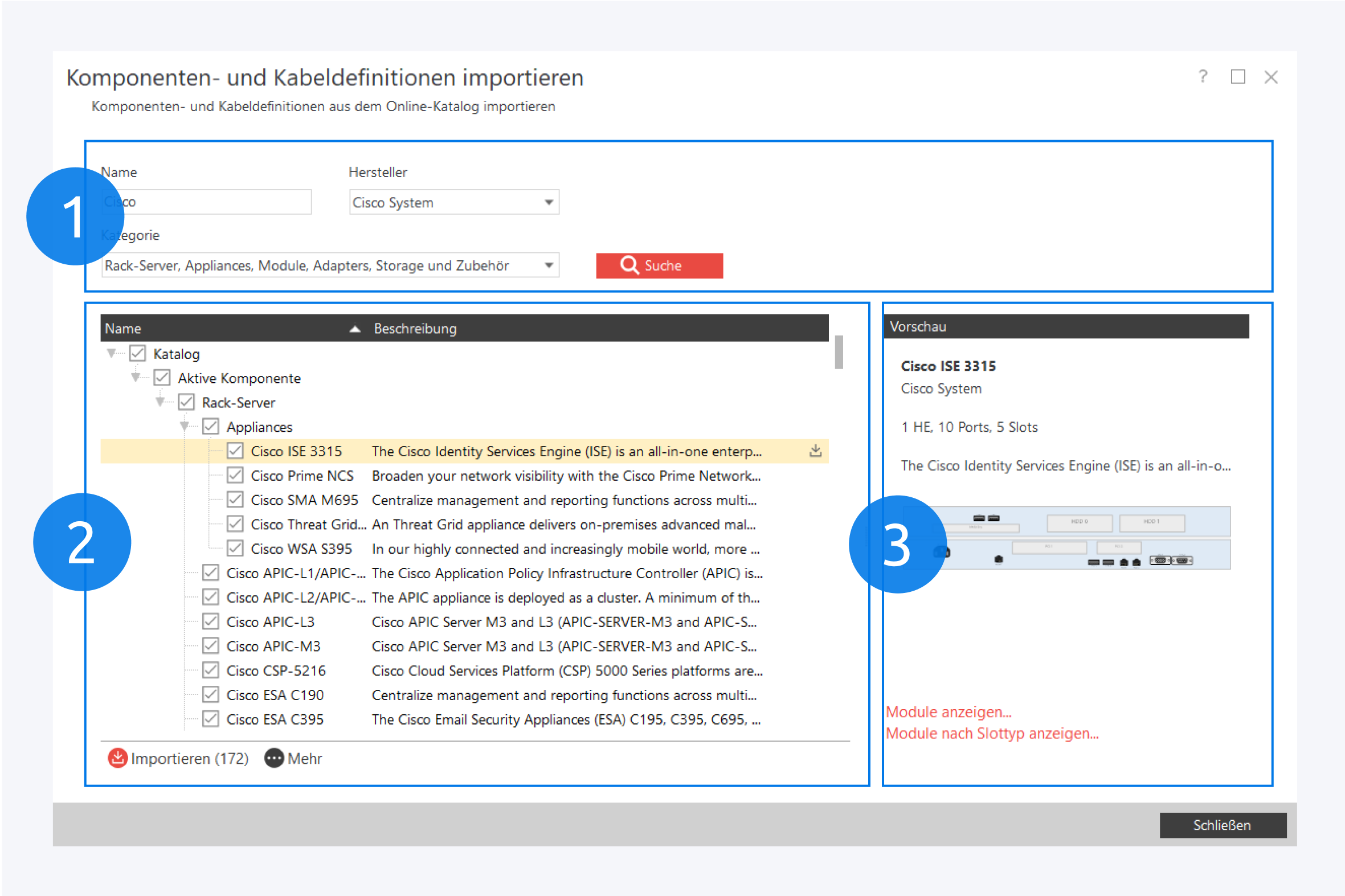

Geben Sie im Importdialog Kategorien oder einen Hersteller an. Zusätzlich können Sie Teile des Namens eingeben. Klicken Sie anschließend auf Suche, um alle passenden Komponentendefinitionen aus dem Onlinekatalog anzuzeigen (1).

Wählen Sie die benötigten Vorlagen aus und klicken Sie auf Importieren, um sie zum lokalen Katalog hinzuzufügen (2). Auf der rechten Seite befindet sich jeweils eine Vorschau der aktuell markierten Komponente (3).

Wiederholen Sie diesen Vorgang, bis alle benötigten Komponentendefinitionen in den lokalen Katalog importiert worden sind.

Wenn eine Komponentendefinition importiert wird, werden automatisch auch alle verwendeten Port- und Slottypen, Geometrien etc. importiert.

Nun finden Sie die heruntergeladenen Vorlagen im lokalen Katalog (Alt+C).

Über die Vorschau und das Kontextmenü erreichen Sie schnell alle passenden Module für die ausgewählte Komponentendefinition, um auch diese importieren zu können.

Wenn eine Vorlage noch nicht im Onlinekatalog verfügbar ist, können Sie diese bei unserem Support-Team anfordern.

Nachdem der lokale Katalog mit allen benötigten Komponentendefinitionen bestückt worden ist, können Sie direkt mit dem Dokumentieren beginnen und Komponenten platzieren.
