Kabeldefinitionen erstellen

Sollte eine Kabeldefinition, die Sie benötigen, noch nicht im Onlinekatalog verfügbar sein, dann können Sie diese erstellen.

Vergessen Sie nicht, dass Sie Kabeldefinitionen alternativ auch bei unserem Support-Team anfragen können.

Wählen Sie im Katalogbereich Komponenten- und Kabeldefinitionen erstellen aus.

Überkategorie auswählen

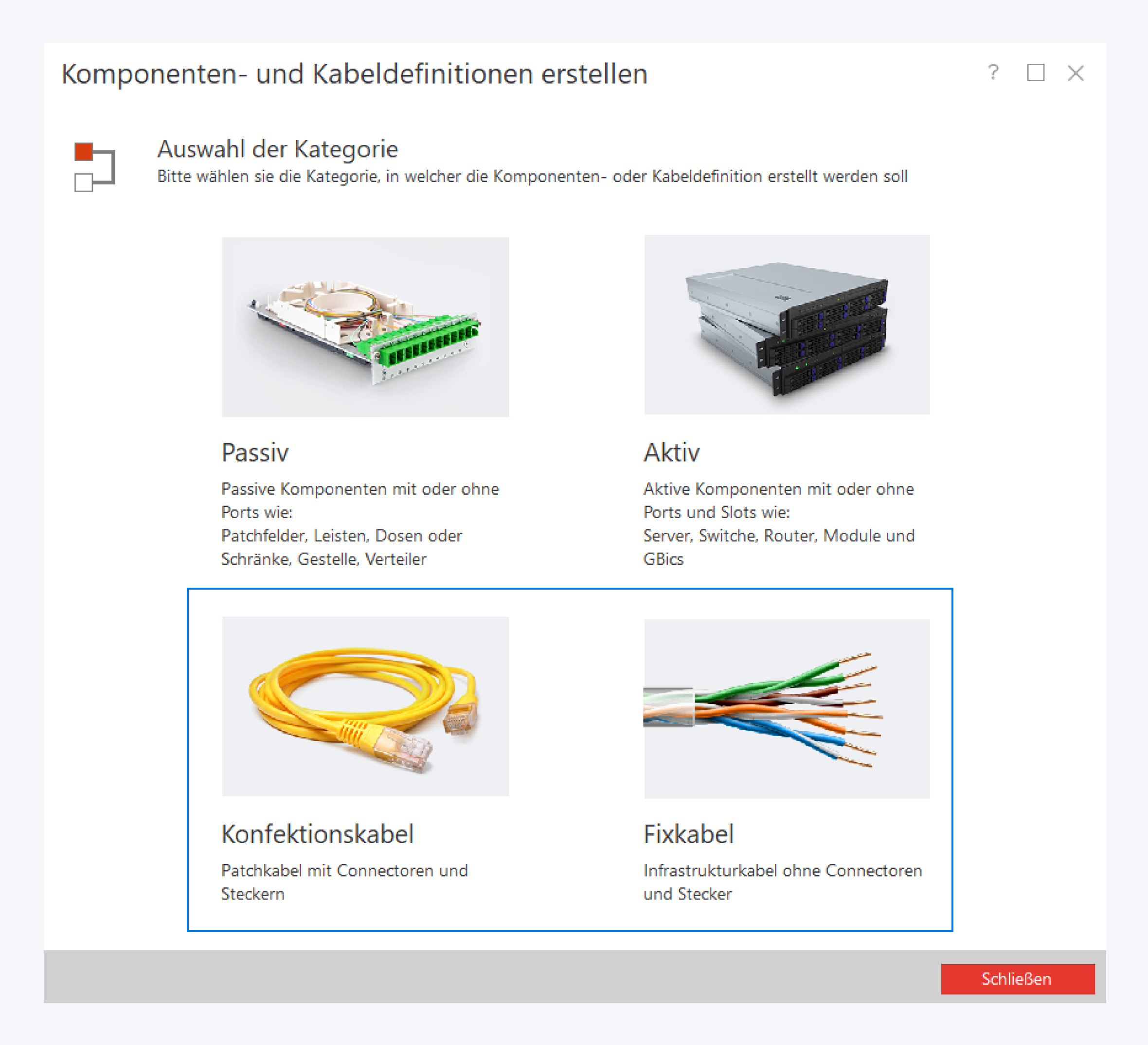

Wählen Sie im Dialog zunächst die grundlegende Art des Kabels aus. In Pathfinder sind Kabel in zwei Kategorien unterteilt: Konfektionskabel und Fixkabel.

Fixkabel sind unkonfektionierte Kabel, ohne Stecker an beiden Seiten. Sie werden typischerweise für Verbindungen zwischen verschiedenen Räumen oder Gebäuden verwendet.

Konfektionskabel sind auf beiden Seiten mit Anschlüssen ausgestattet und werden typischerweise für kurze Distanzen verwendet.

Unterkategorie auswählen

Anschließend wird die Unterkategorie ausgewählt.

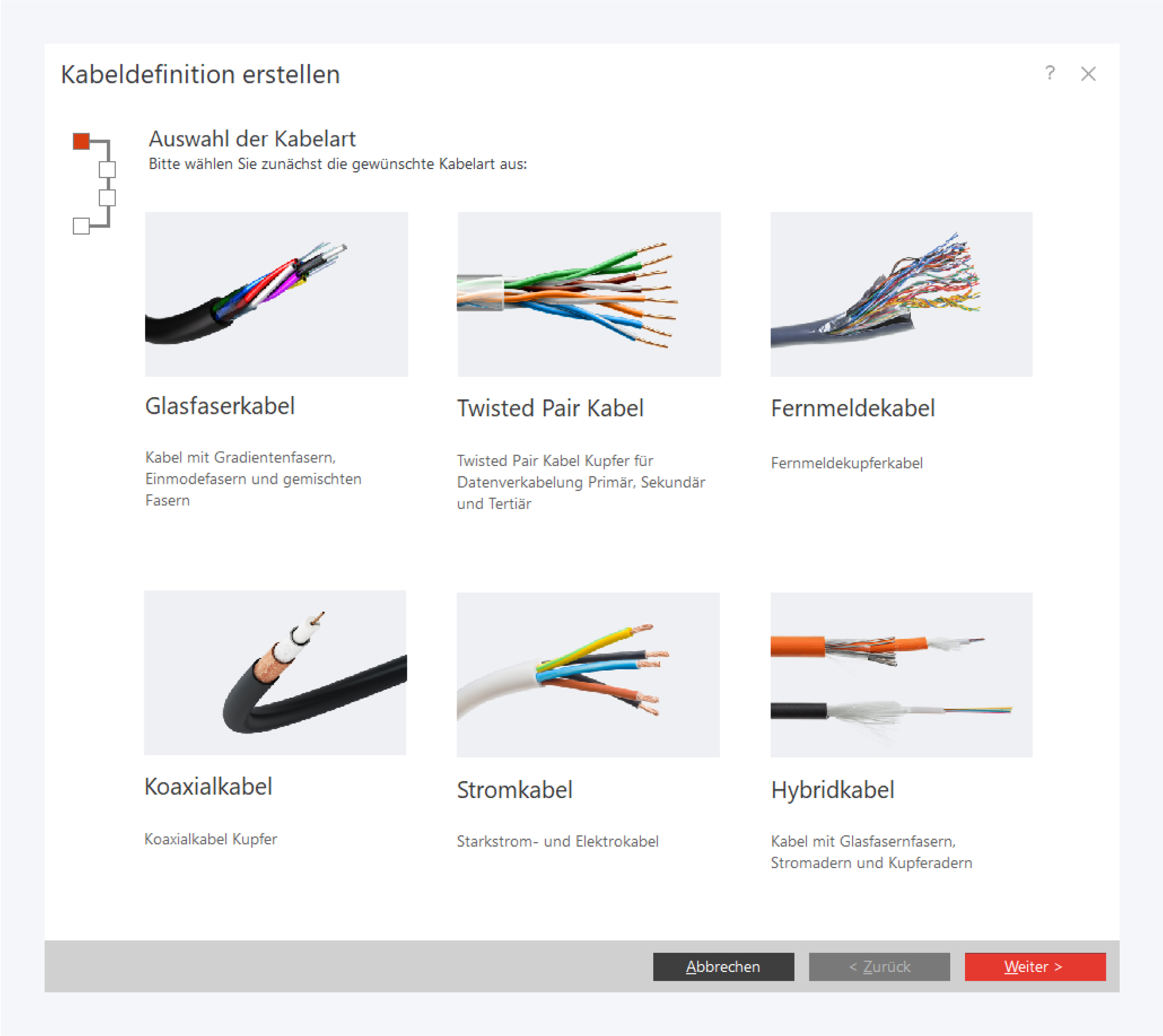

Für beide Kabelarten kann zwischen den folgenden sechs Kategorien gewählt werden:

Glasfaserkabel
Hybridkabel
Fernmeldekabel
Twisted Pair Kabel
Koaxialkabel
Stromkabel

Klicken Sie anschließend auf Weiter.

Kabeldefinition

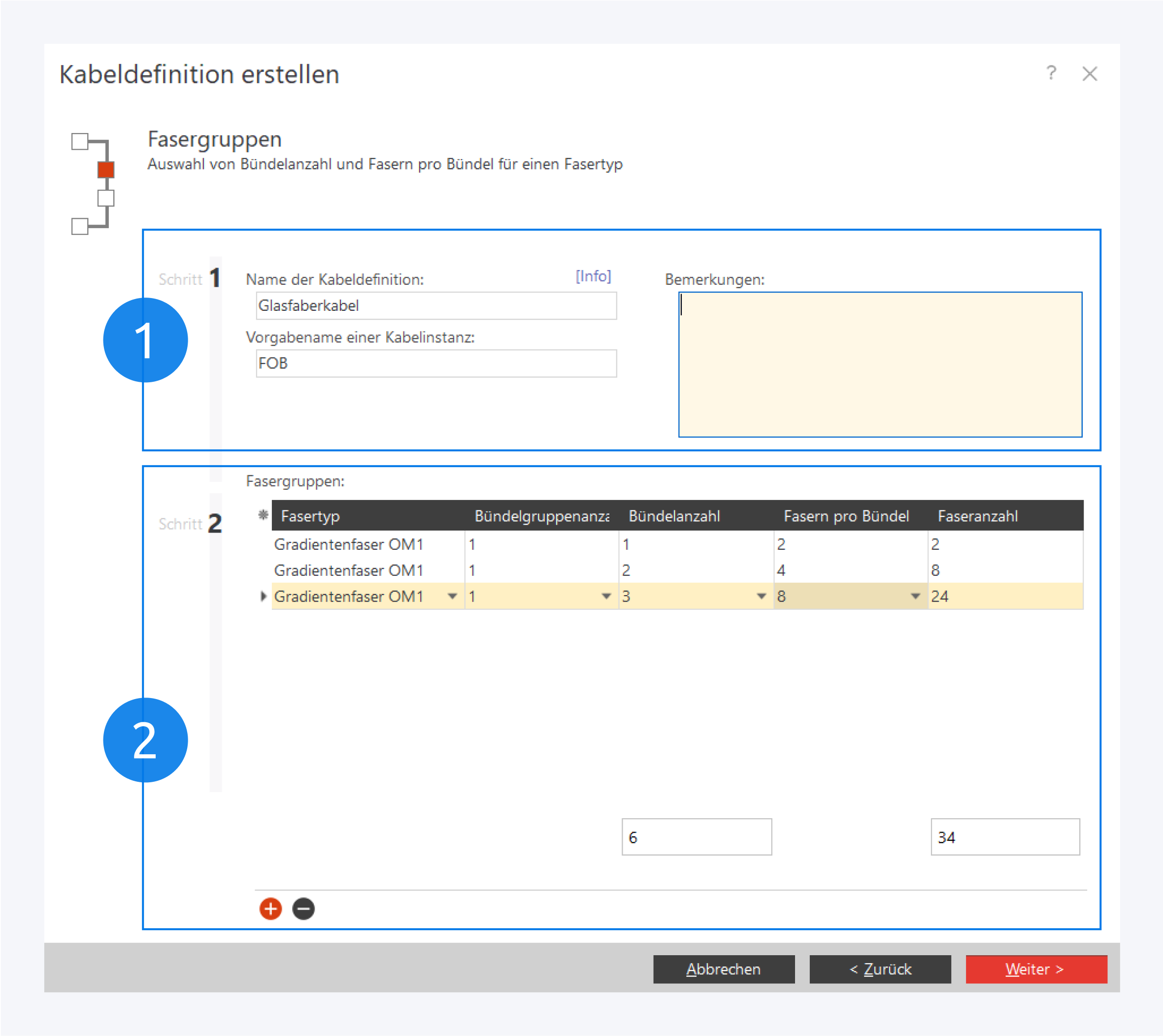

Geben Sie der Kabeldefinition einen Namen und entscheiden Sie, wie ihre Instanzen standardmäßig benannt werden sollen. Außerdem können Sie Bemerkungen anhängen (1).

Über das Plus-Icon können Sie Adern oder Fasern hinzufügen (2). Wählen Sie anschließend den Fasertyp, sowie die Bündeleinteilung aus.

Auf der rechten Seite wird dann die gesamte Faseranzahl angezeigt.

Leitungstyp

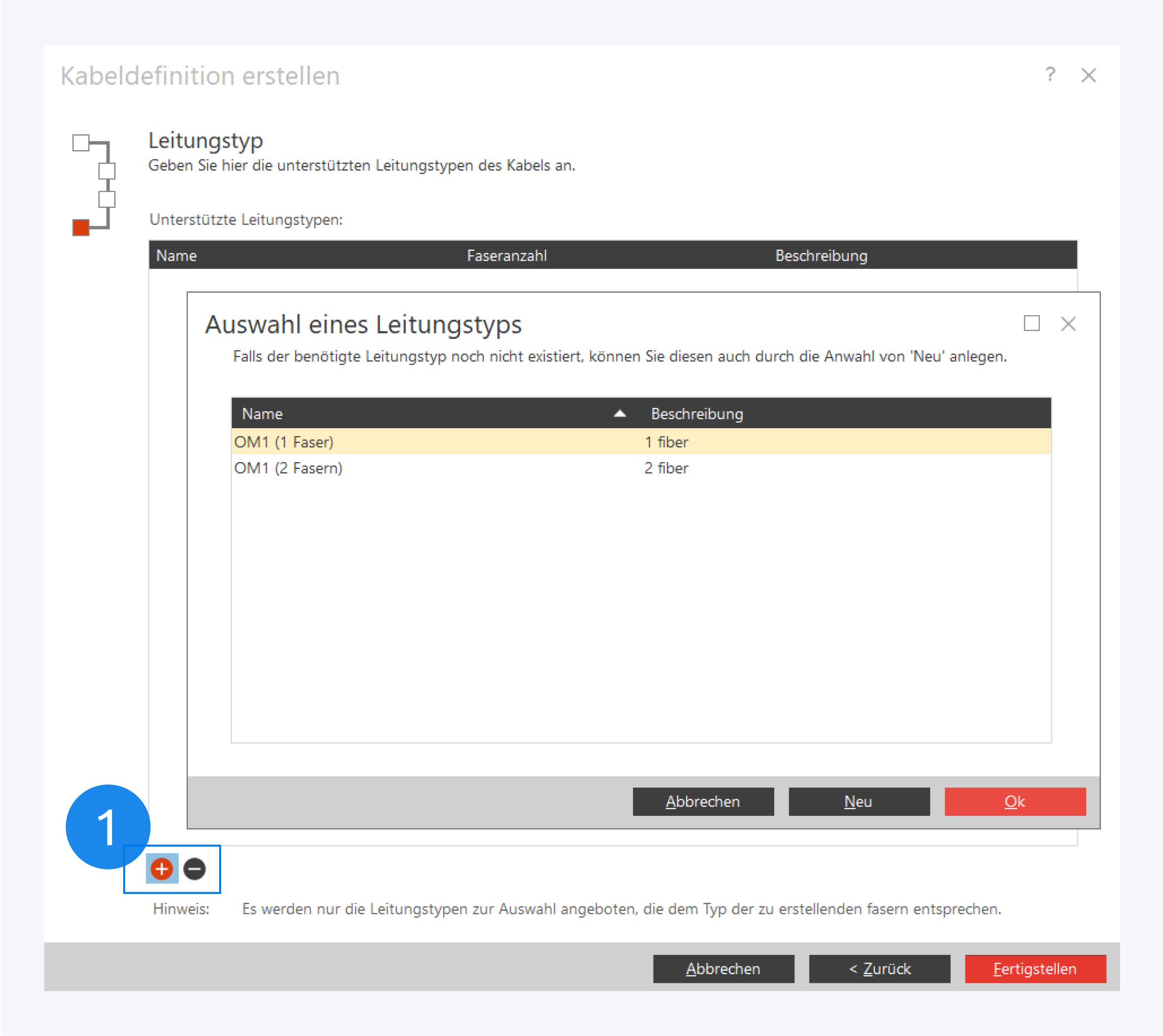

Für Verlegekabel muss außerdem ein Leitungstyp ausgewählt werden (1). Hier können Sie bei Bedarf auch neue Leitungstypen erstellen.

Tiefergehende Informationen zu Leitungstypen finden Sie hier.

Mehr Details zu Kabeldefinitionen finden Sie hier.
