Ports einzeln patchen (1:n)

In Pathfinder gibt es mehrere Möglichkeiten, Patchverbindungen herzustellen. Die hier beschriebene ermöglicht das Erstellen von 1:n-Verbindungen.

Informationen zum Erstellen mehrerer 1:1 Verbindungen zugleich finden Sie hier.

Wählen Sie Ports einzeln patchen im Bereich Kabelverwaltung oder Einzelnes Patchen im Kontextmenü eines Ports.

Ports auswählen

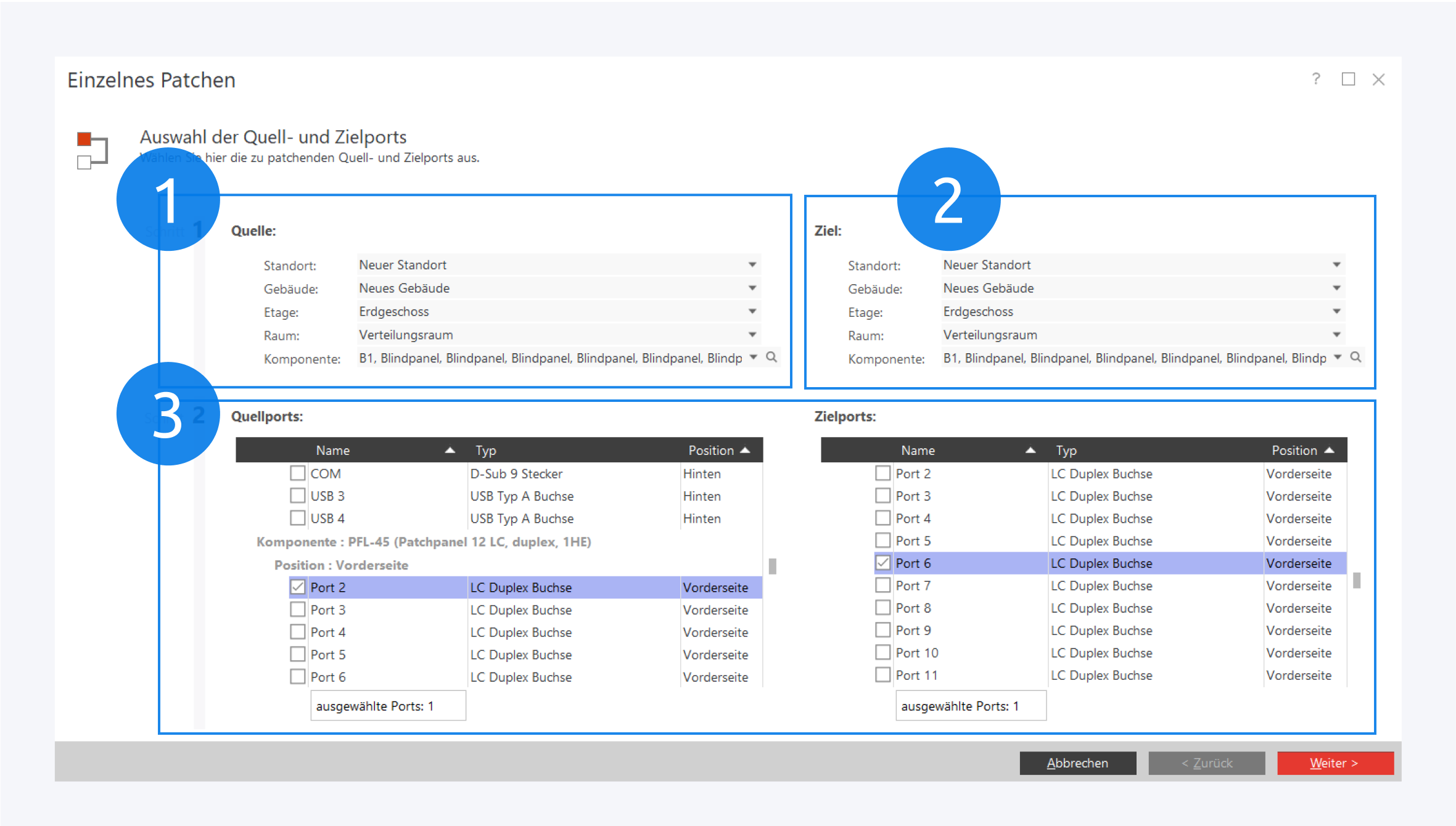

Wählen Sie zunächst die Quell- (1) und Zielkomponenten (2) und anschließend die zu patchenden Ports (3) aus.

Es ist möglich, auf einer Seite mehrere Ports auszuwählen, falls ein Kabel auf einer Seite mehrere Anschlüsse hat.

Kabel auswählen

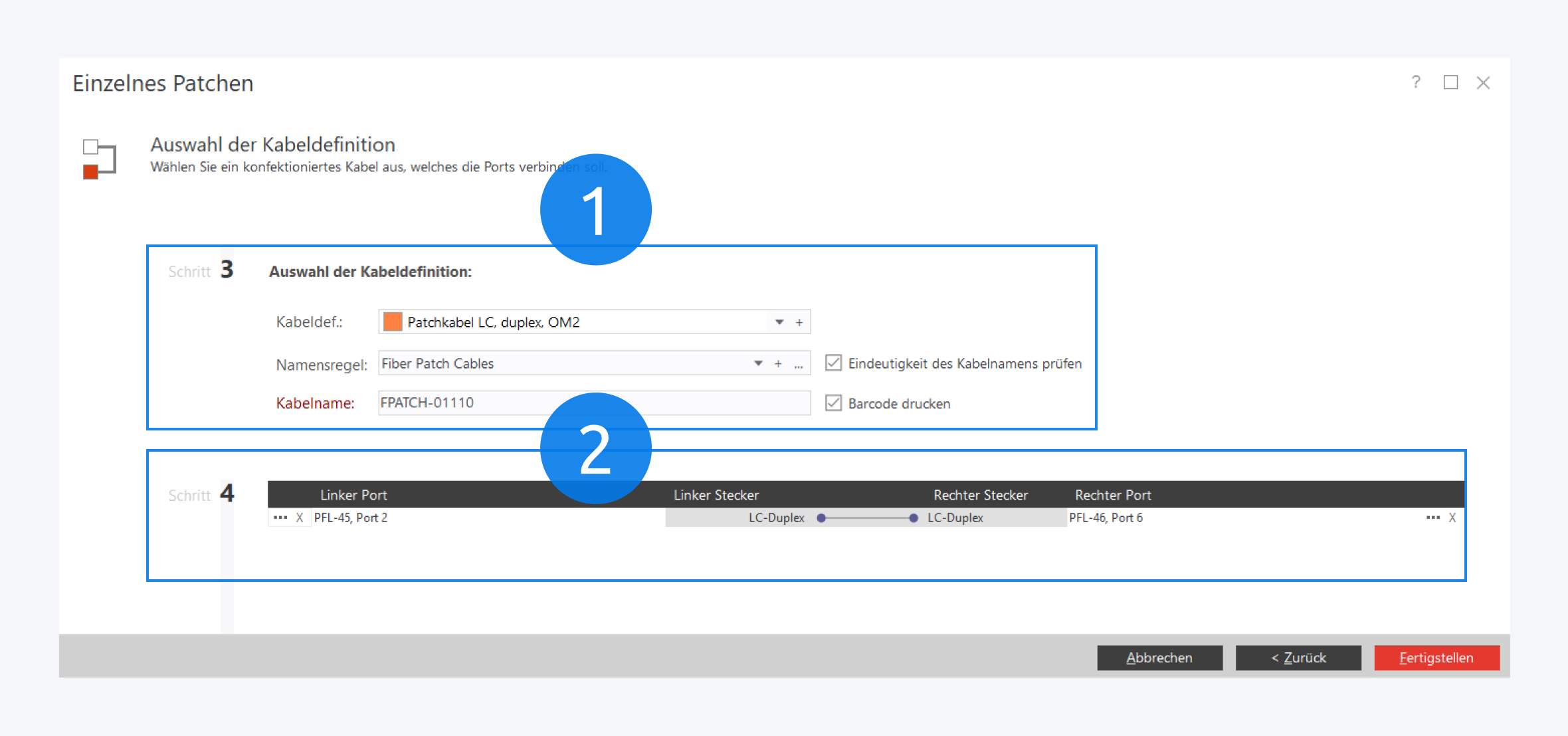

Pathfinder wird automatisch ein zur Portauswahl passendes Kabel vorschlagen (1). Wenn kein passendes Kabel existiert, können Sie ein neues erstellen oder aus dem Onlinekatalog importieren.

Geben Sie entweder die Namensregel an, die verwendet werden soll, oder vergeben Sie manuell einen Namen.

Unterhalb (2) wird ein Überblick über die zu erzeugende Verbindung dargestellt. Über … kann die Portauswahl noch einmal angepasst werden.

Mit einem Klick auf Fertigstellen wird der Vorgang abgeschlossen.
