Komponentendefinition: Eigenschaften

Erhalten Sie einen Überblick über die Eigenschaften von Komponentendefinitionen und -kategorien.

Die meisten Eigenschaften können beliebig angepasst werden und werden auf alle existierenden Instanzen einer Komponentendefinition angewandt. Einige Eigenschaften sind nicht änderbar, sobald Instanzen existieren.

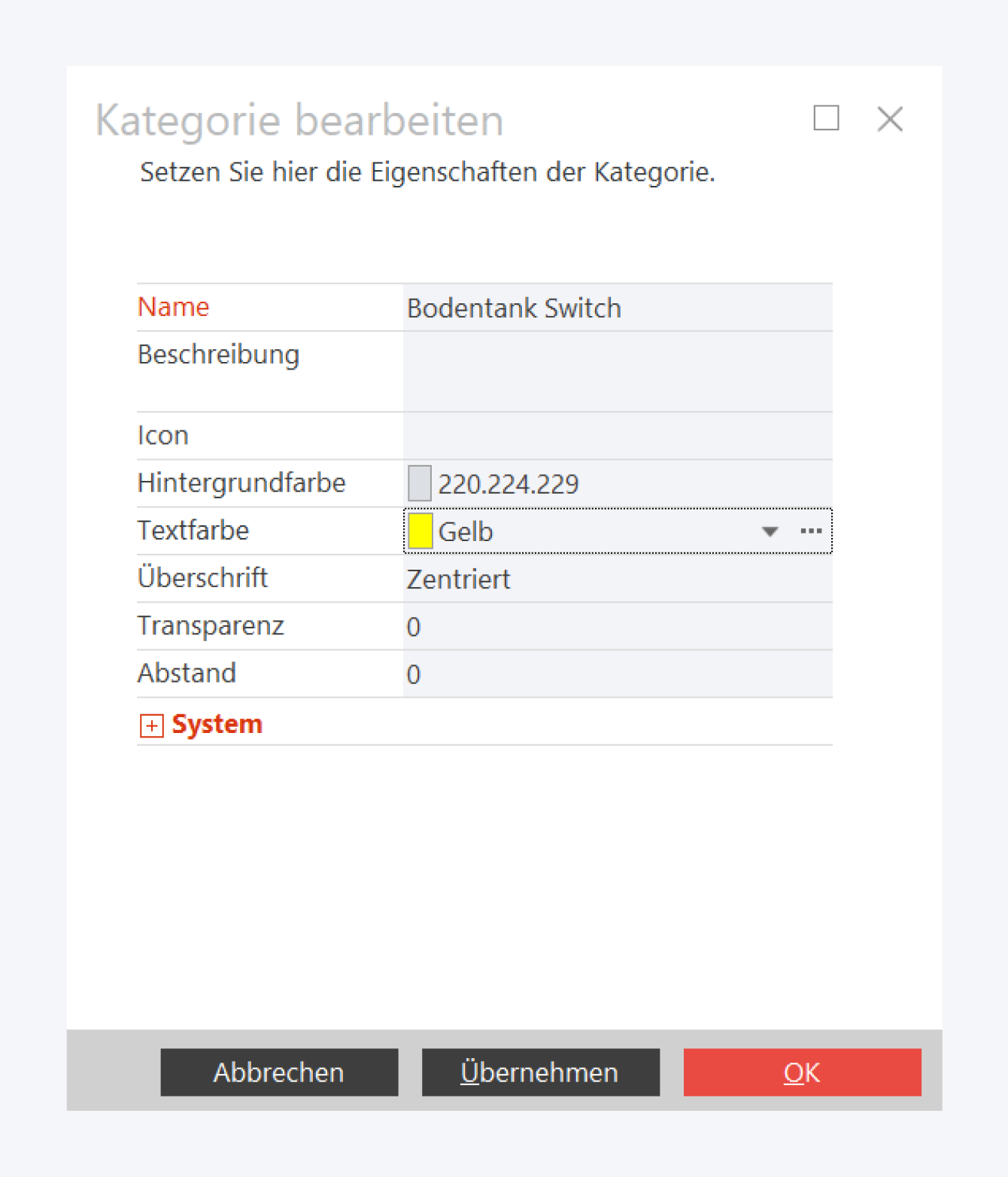

Kategorie

Die für die Kategorie festgelegten Designeigenschaften stellen den Standard für Komponentendefinitionen der Kategorie dar.

Name: Name der Kategorie.
Beschreibung: Beschreibung der Kategorie.
Icon: Standardicon für die Kategorie.
Hintergrundfarbe: Standardhintergrundfarbe.
Textfarbe: Standardtextfarbe.
Überschrift: Legt die Standardposition der Überschrift fest.
Transparenz: Legt die Standardtransparenzstufe fest.
Abstand: Legt den Standardabstand fest.

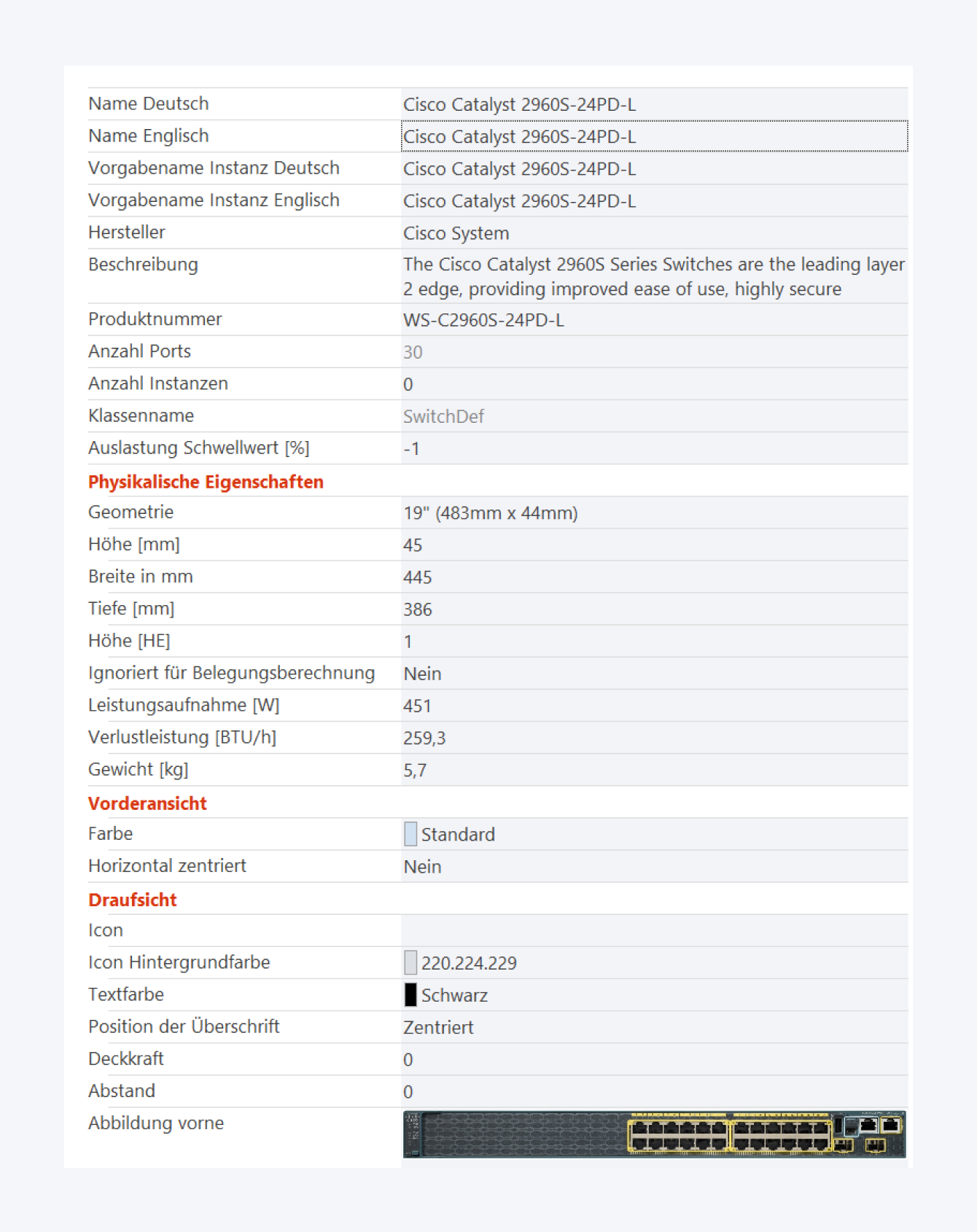

Komponentendefinition

Eine Auswahl wichtiger Eigenschaften von Komponentendefinitionen:

Name Deutsch: Deutscher Name der Komponentendefinition.
Name Englisch: Englischer Name der Komponentendefinition.
Vorgabename Instanz Deutsch: Der deutsche Standardname einer Instanz, wenn keine Namensregel angewandt wird.
Vorgabename Instanz Englisch: Der englische Standardname einer Instanz, wenn keine Namensregel angewandt wird.
Anzahl Ports: Die Anzahl aller Ports auf der Komponentendefinition.
Anzahl Instanzen: Die Anzahl aller auf Basis der Komponentendefinition verbauten Komponenten. Ein Doppelklick auf das Feld öffnet eine Liste der Instanzen.
Klassenname: Die interne Klasse der Komponentendefinition. Sie bestimmt bestimmte Eigenschaften, wie ob eine interne Verschaltung der Ports existiert.
Auslastung Schwellwert: Der maximale Anteil gleichzeitig belegter Ports.

Die Komponentendefinition enthält auch die physikalischen Eigenschaften, sowie deren Standarddesign. Zusätzlich sind oft Abbildungen von Vorder- und Rückansicht hinterlegt.

Weiterführende Informationen zum Erstellen und Bearbeiten von Komponentendefinitionen finden Sie hier.
