Katalog verwalten

Der lokale Katalog kann über das Katalog-Icon in der Sidebar erreicht werden.

Er enthält alle Komponenten- und Kabeldefinitionen, die aus dem Onlinekatalog heruntergeladen oder lokal erstellt wurden.

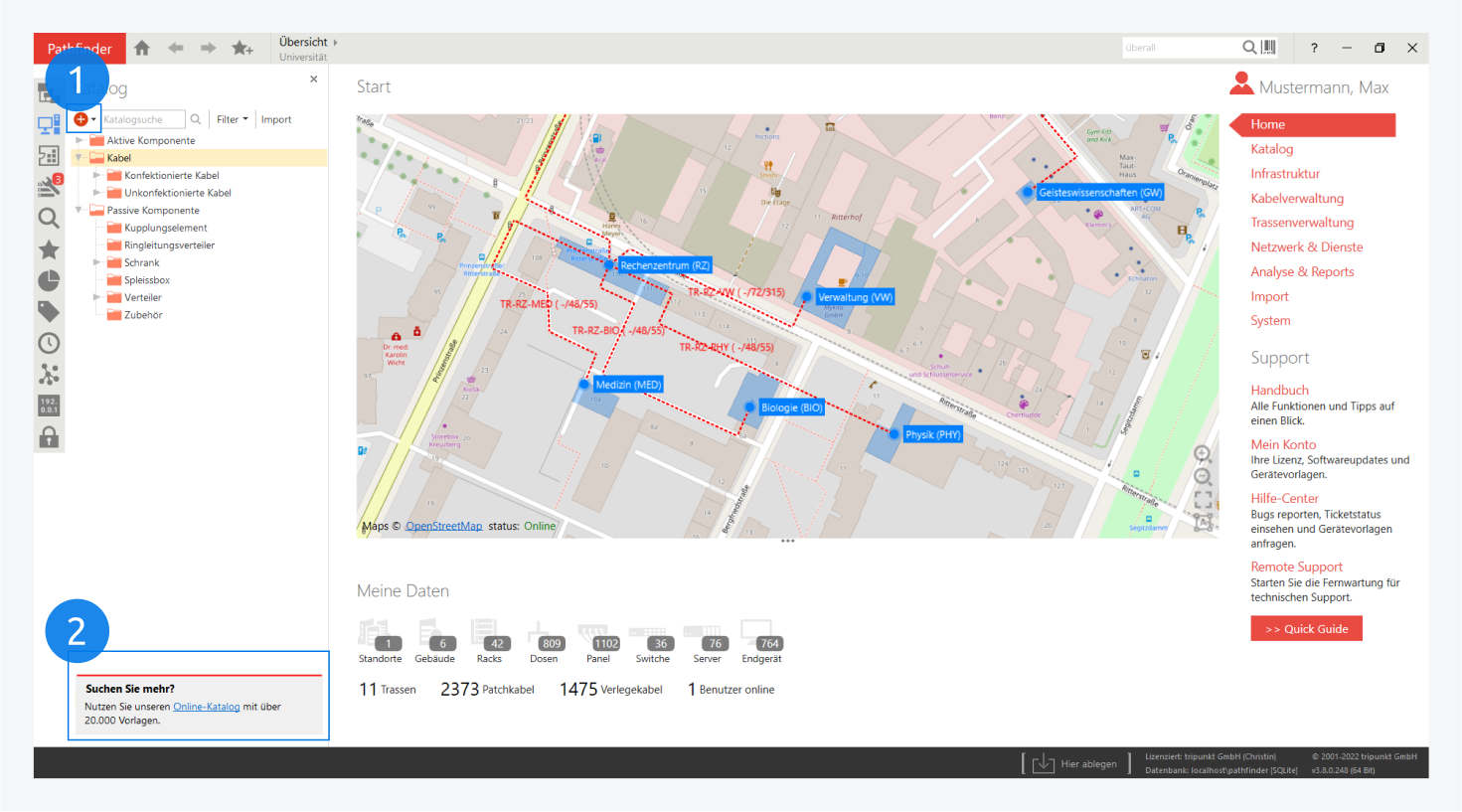

Katalogmenü

Hier können Sie neue Komponentendefinitionen erstellen (1), oder vorgefertigte Geräteschablonen aus dem Onlinekatalog importieren (2).

Die Vorlagen sind in die Kategorien Aktive und Passive Komponenten, sowie Kabel unterteilt, die sich jeweils auch aus übersichtlichen Unterkategorien zusammensetzen.
Idealerweise beginnen Sie Ihre Netzdokumentation, indem Sie zunächst den lokalen Katalog mit allen benötigten Komponentendefinitionen bestücken.

Wir empfehlen, in erster Linie vorgefertigte Komponentendefinitionen aus dem Onlinekatalog zu verwenden. Hierdurch vermeiden Sie unnötigen Aufwand und Kompatibilitätsprobleme.

Tiefergehende Informationen zum Erstellen von Komponentendefinitionen finden Sie hier.

Kontextmenü

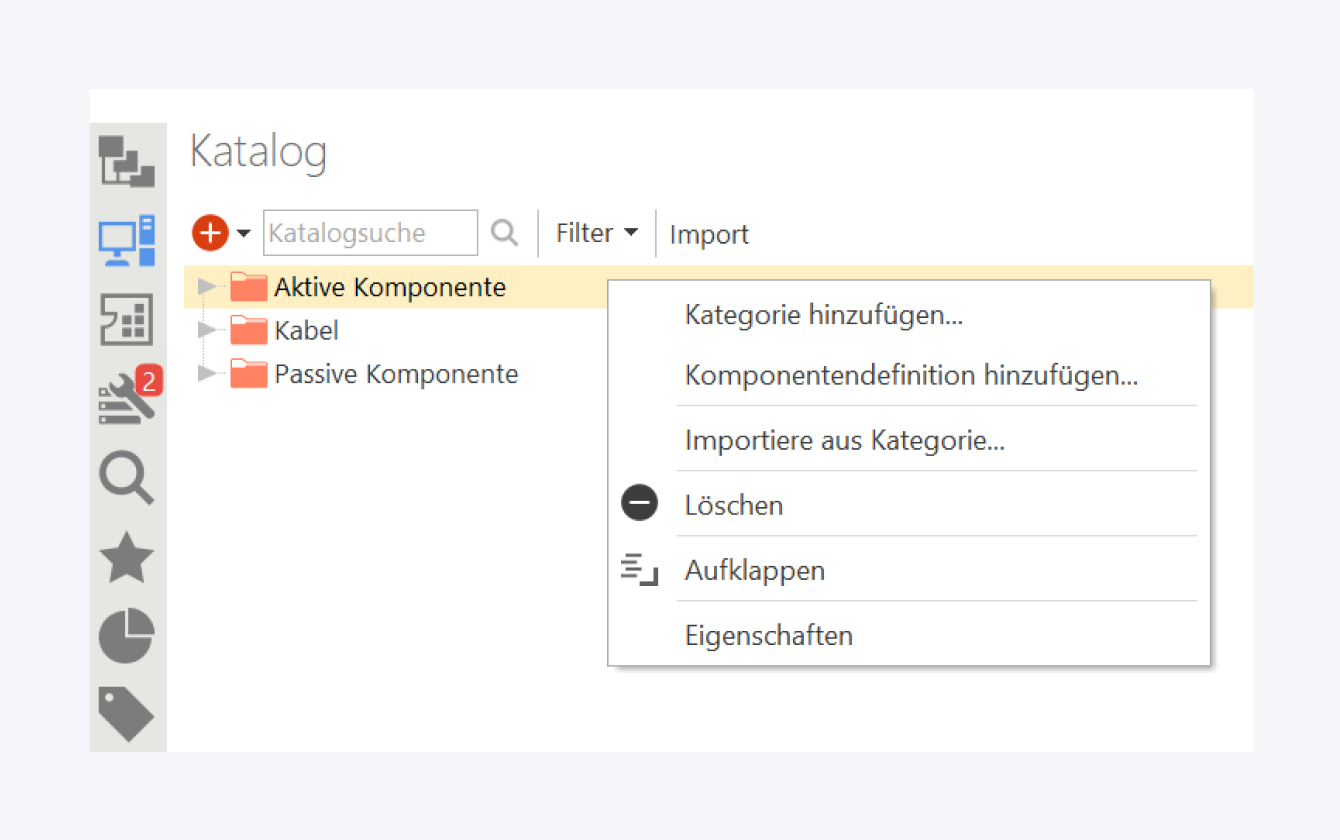

Kategorien

Im Kontextmenü der Kategorien finden Sie folgende Funktionen:

Kategorie hinzufügen: Erstellt eine neue Unterkategorie.
Komponentendefinition hinzufügen: Erstellt eine neue Komponentendefinition in der ausgewählten Kategorie.
Importiere aus Kategorie: Öffnet den Importdialog gefiltert auf die ausgewählte Kategorie.
Löschen: Entfernt die ausgewählte Kategorie.
Aufklappen: Klappt die ausgewählte Kategorie auf.
Eigenschaften: Öffnet den Eigenschaftsdialog der ausgewählten Kategorie.

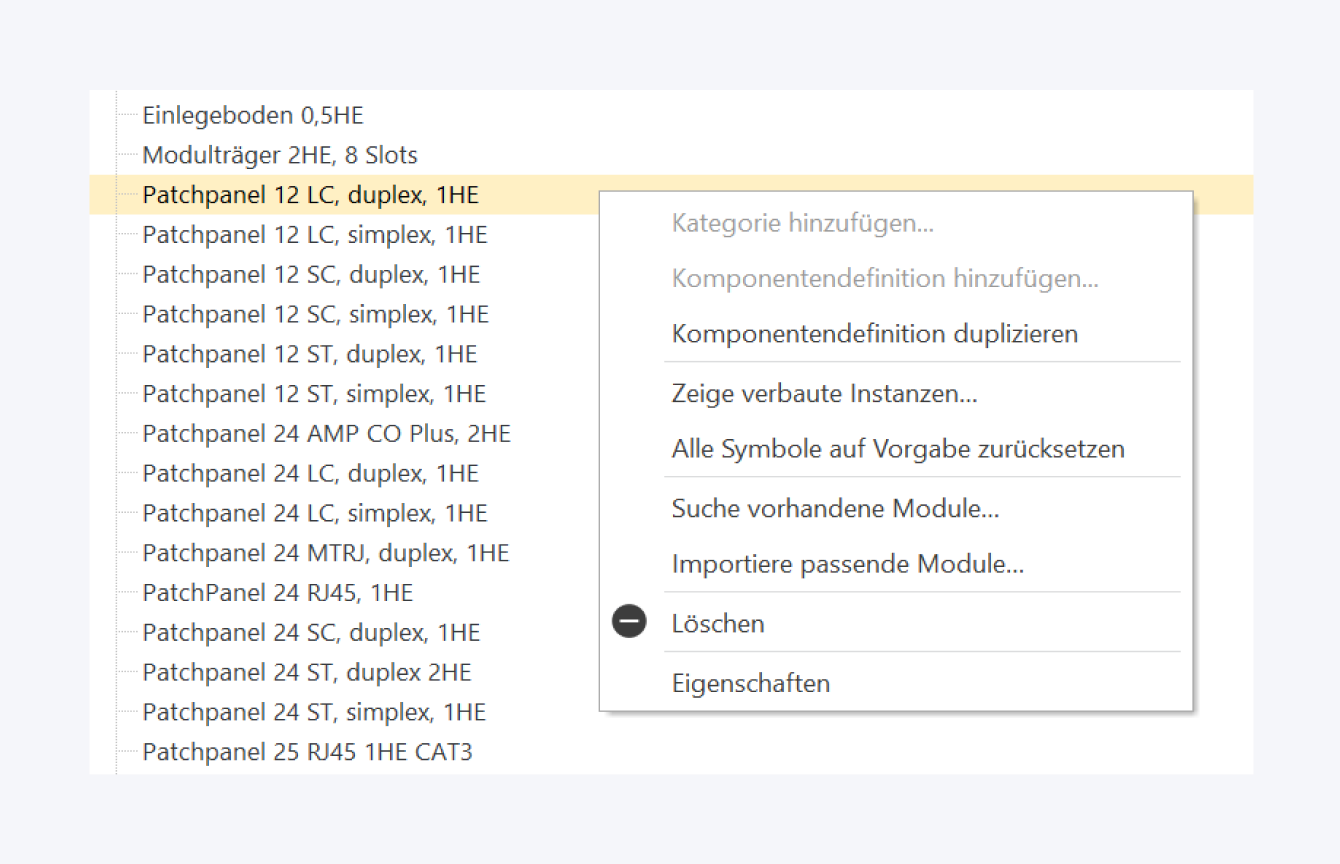

Komponentendefinitionen

Im Kontextmenü der Komponentendefinitionen finden Sie folgende Funktionen:

Komponentendefinition duplizieren: Erzeugt eine Kopie der ausgewählten Komponentendefinition.
Zeige verbaute Instanzen: Öffnet eine Liste aller Komponenten, die auf dieser Vorlage basieren.
Alle Symbole auf Vorgabe zurücksetzen: Macht alle optischen Änderungen an einzelnen Instanzen der Komponentendefinition rückgängig.
Suche vorhandene Module: Öffnet eine Liste aller passenden Module im lokalen Katalog.
Importiere passende Module: Zeigt eine Liste passender Module im Onlinekatalog an.
Löschen: Entfernt die ausgewählte Komponentendefinition aus dem lokalen Katalog.
Eigenschaften: Öffnet den Eigenschaftsdialog der ausgewählten Komponentendefinition.
