Komponentendesigner

Der Komponentendesigner kann verwendet werden, um einer Komponentendefinition Ports und Slots hinzuzufügen, sowie deren Layout anzupassen.

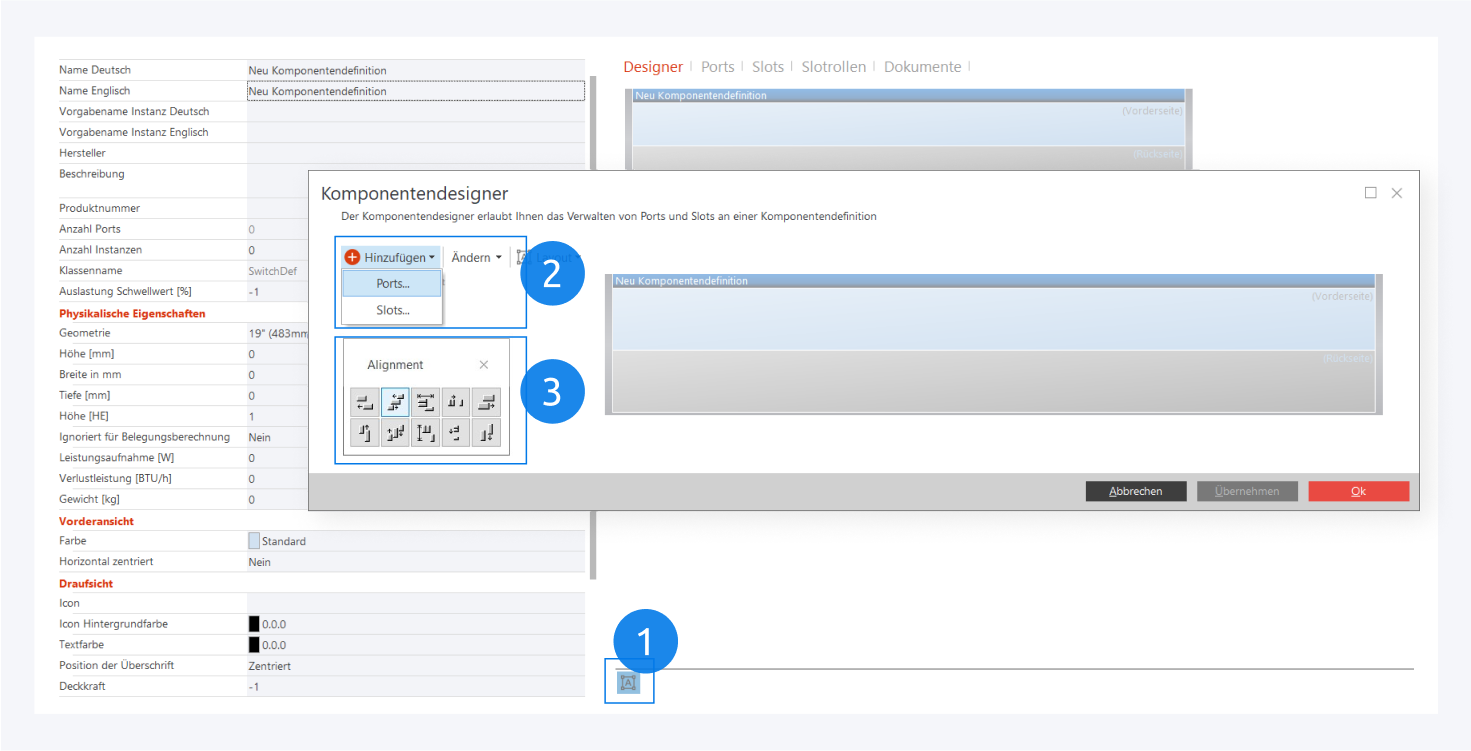

Das Design-Icon (1) öffnet den Komponentendesigner.

Hier können Sie Ports und Slots zur Komponentendefinition hinzufügen (2) und anschließend deren Layout anpassen.

Über das entsprechende Menü (3) können Sie die Anordnung automatisiert anpassen.

Weitere Informationen zum Erstellen von Ports finden Sie hier.

Weitere Informationen zum Erstellen von Slots finden Sie hier.

Layout

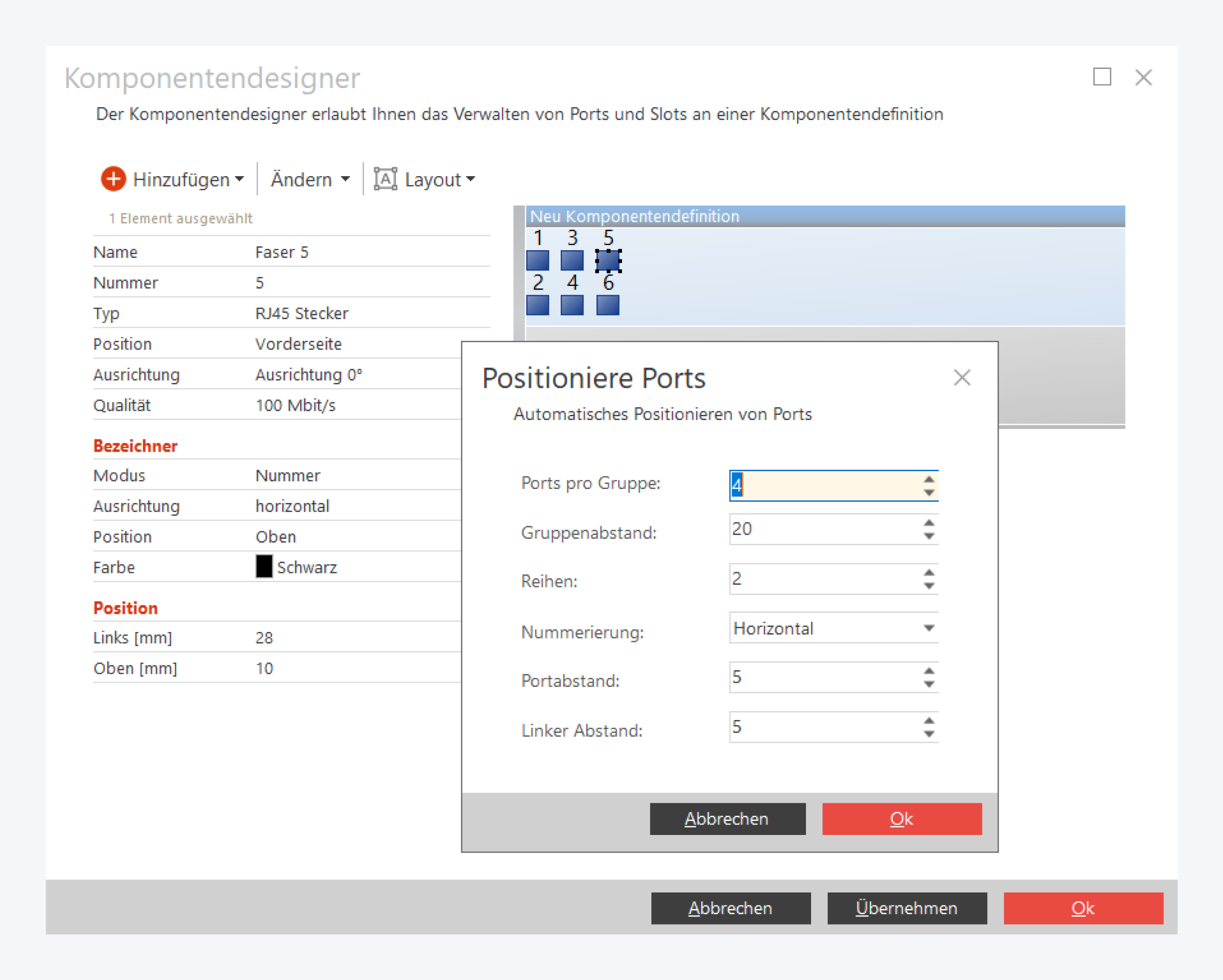

Über die Layoutoptionen können Sie Ports automatisch nach Ihren Wünschen gruppieren.

Ports pro Gruppe: Entscheidet, wie viele Ports zusammengruppiert werden sollen.
Gruppenabstand: Definiert den Abstand zwischen Portgruppen.
Reihen: Die Anzahl an Reihen, in die die Ports unterteilt werden sollen.
Nummerierung: Ports können horizontal oder vertikal durchnummeriert werden.
Portabstand: Definiert den Abstand zwischen Ports innerhalb einer Gruppe.
Linker Abstand: Bestimmt den Abstand zwischen der linken Kante des Geräts und dem ersten Port.

Mit einem Klick auf OK werden die Ports der Auswahl entsprechend angeordnet.

Sie können in den Layoutoptionen außerdem die rückseitigen Ports basierend auf denen der Vorderseite anordnen und umgekehrt.
