Schränke und Einbaugeräte

Einbaugeräte, wie beispielsweise Patchpanel, Server, Router oder Switche, werden in Pathfinder in Schränken platziert.

Schränke erstellen

Mit einem Doppelklick auf einen Raum wird dieser in der Draufsicht geöffnet. Hier können Sie Schränke und freistehende Geräte erstellen. Wir empfehlen, Einbaugeräte nicht in dieser Ansicht zu erstellen, sondern sie direkt in einen Schrank zu verbauen.

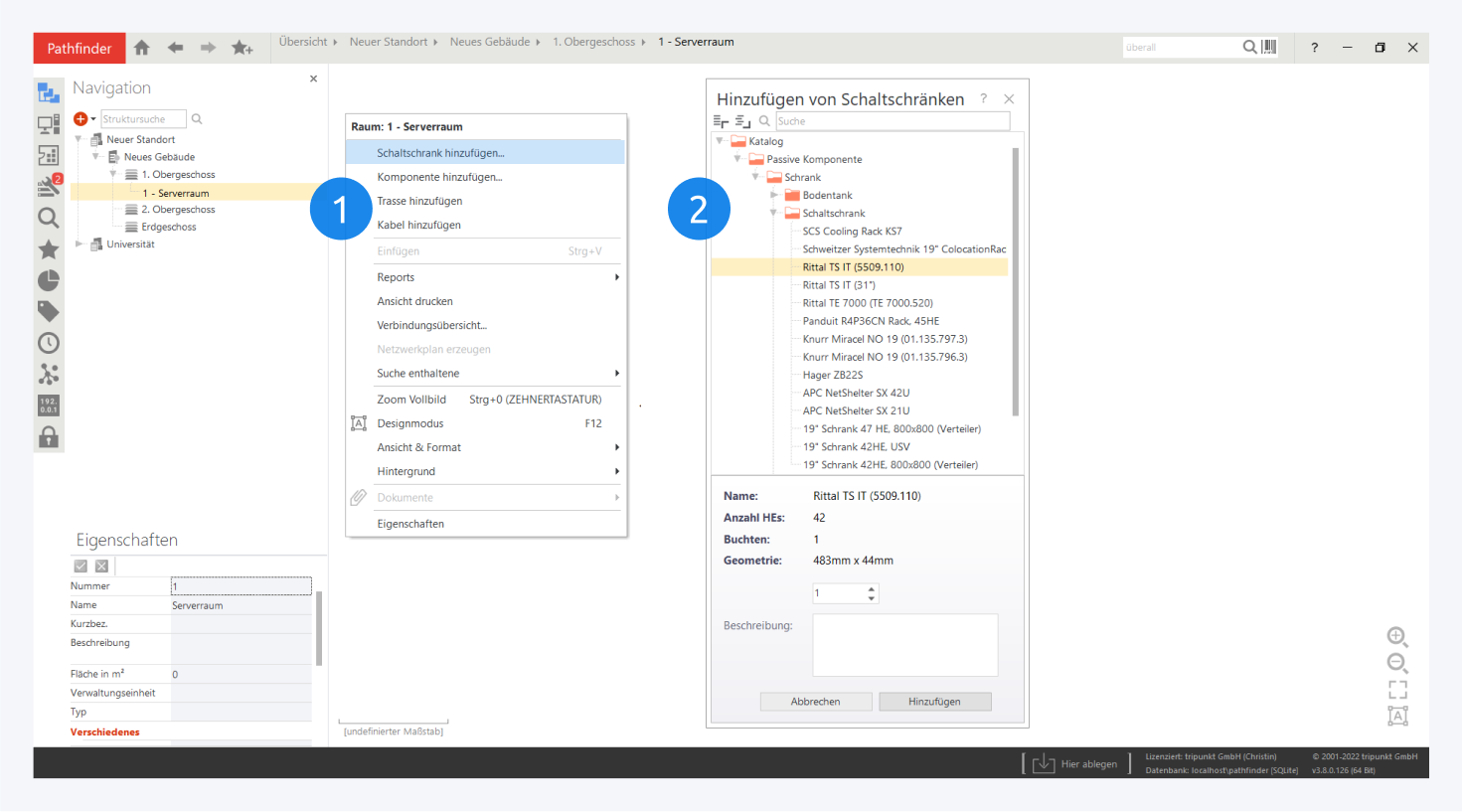

Wählen Sie im Kontextmenü Schaltschrank hinzufügen… (1), um über den sich öffnenden Dialog Schränke zu erstellen. Geben Sie, nach Auswahl der richtigen Komponentendefinition (2), die gewünschte Anzahl an und bestätigen mit einem Klick auf Hinzufügen. Um stattdessen eine freistehende Komponente (z.B. Endgerät oder Datendose) zu erzeugen, klicken Sie stattdessen Komponente hinzufügen…. Alternativ können Sie Komponenten auch direkt aus dem Katalogtab der Sidebar per Drag&Drop platzieren.
Mithilfe des Designmodus (F12) können Sie Komponenten bewegen und ihre Größe anpassen.
Ist eine gewünschte Komponentendefinition im lokalen Katalog nicht verfügbar, vergessen Sie nicht, diese im Onlinekatalog zu suchen und zu importieren.

Geräte einbauen

Per Doppelklick auf einen Netzwerkschrank öffnen Sie seine Frontansicht.

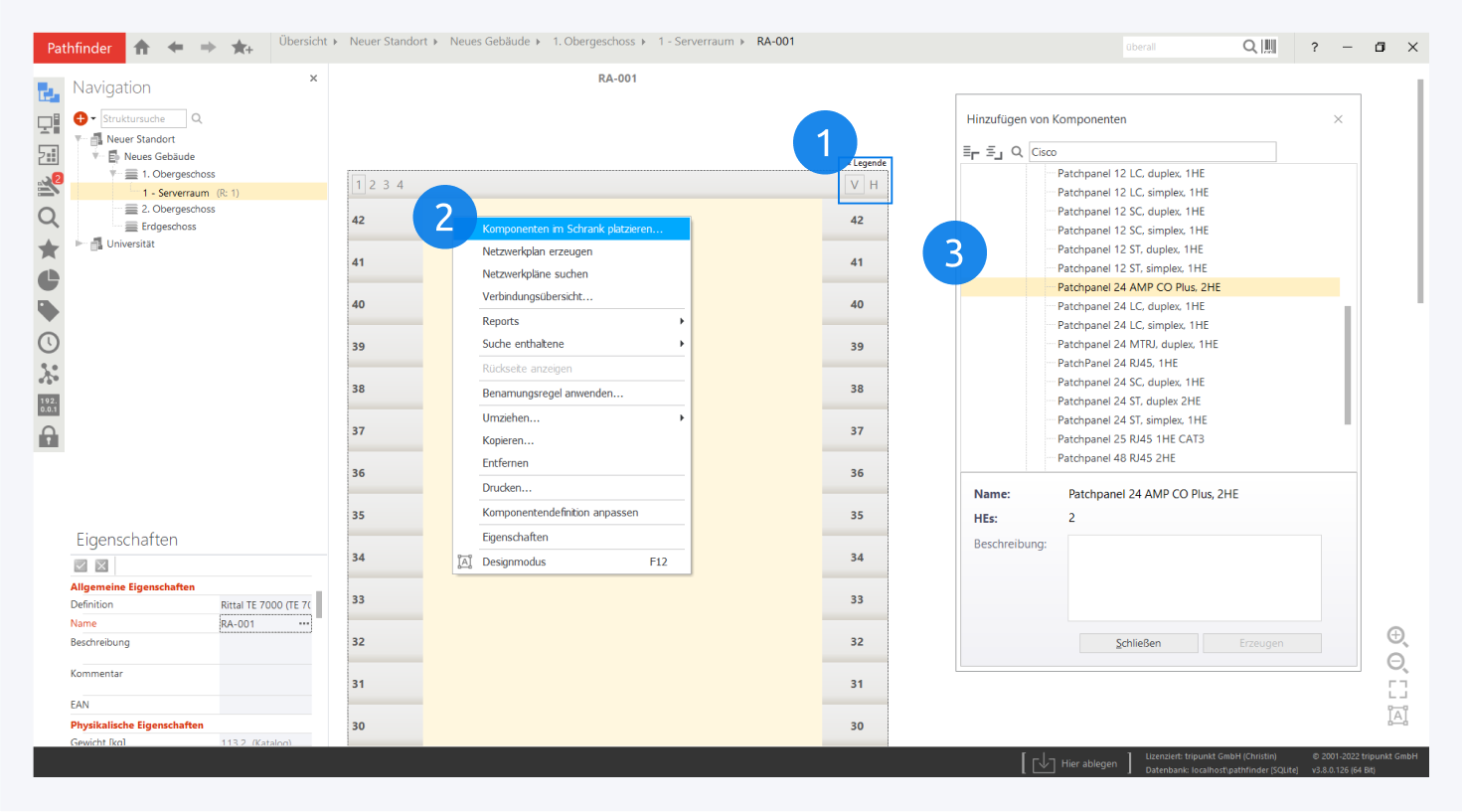

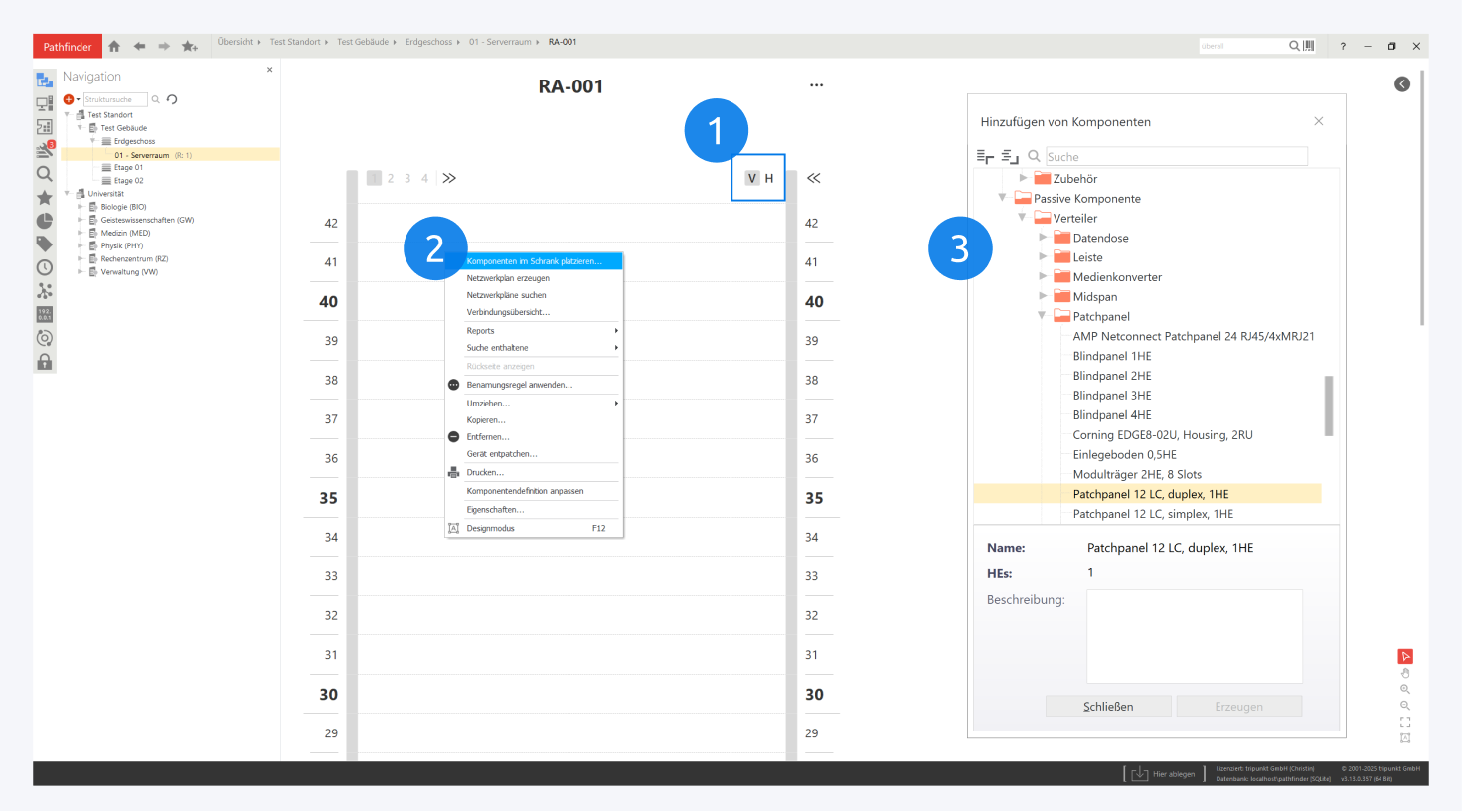

Sie können zwischen Front- und Rückansicht wechseln (1).
Rechtsklicken Sie auf einen leeren Bereich im Schrank und wählen im Kontextmenü Komponenten im Schrank platzieren… (2) aus. Klicken Sie die gewünschte Komponentendefinition an (3) und anschließend eine leere Position im Schrank. Nun erscheint im Schrank eine Vorschau.
Wiederholen Sie diesen Vorgang, bis alle Komponenten platziert sind und schließen Sie den Vorgang mit einem Klick auf Erzeugen ab.
Alternativ können Komponenten auch direkt aus dem Katalogtab der Sidebar per Drag&Drop platziert werden.

Weitergehende Informationen zu Schaltschränken in Pathfinder finden Sie hier.
