Schaltschränke

In Pathfinder können Schalt- oder Netzwerkschränke aktive und passive Einbaugeräte, wie Patchpanels, Router oder Switche enthalten.

Die Software stellt viele Möglichkeiten bereit, verschiedene Szenarien abzubilden, wie beispielsweise verschiedene Ebenen oder die Möglichkeit zum rückwärtigen Einbau.

Schränke hinzufügen

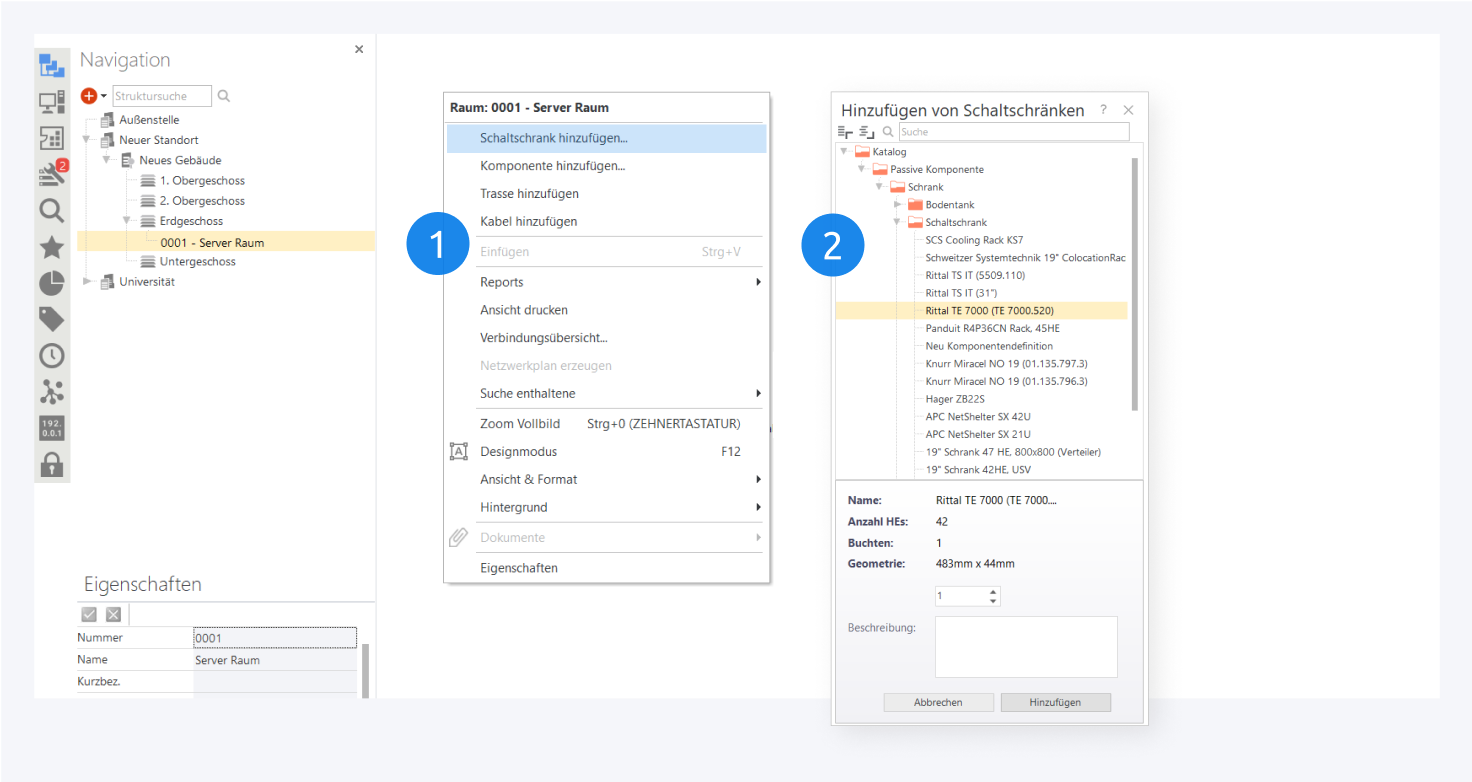

Schaltschränke können entweder über das Kontextmenü innerhalb eines Raumes (1), oder über das Kontextmenüs eines Raums in Navigationstab hinzugefügt werden. Wählen Sie die gewünschte Komponentendefinition aus dem lokalen Katalog aus (2) und geben Sie die gewünschte Menge ein. Mit einem Klick auf Hinzufügen werden die Schränke im Raum platziert.

Mithilfe des Designmodus (F12) können Sie die Größe und Position der Schränke anpassen.

Grundlagen

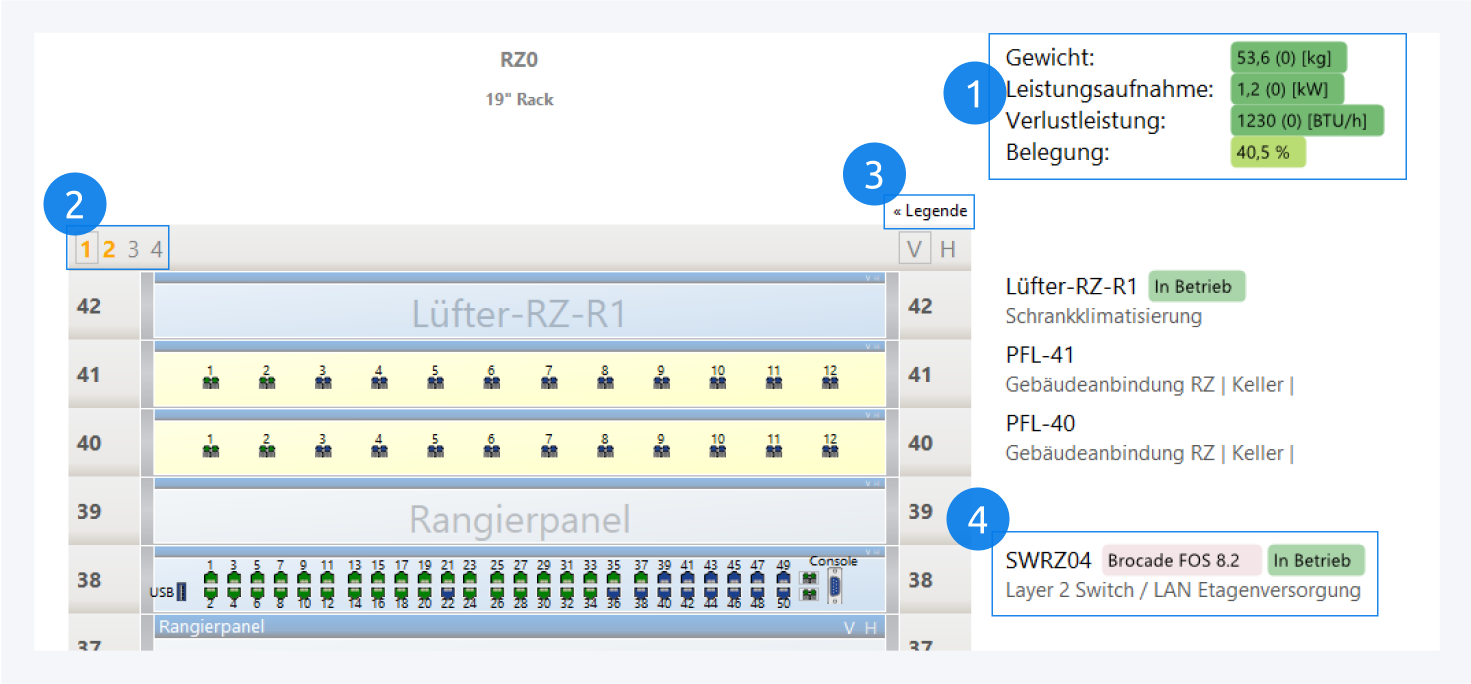

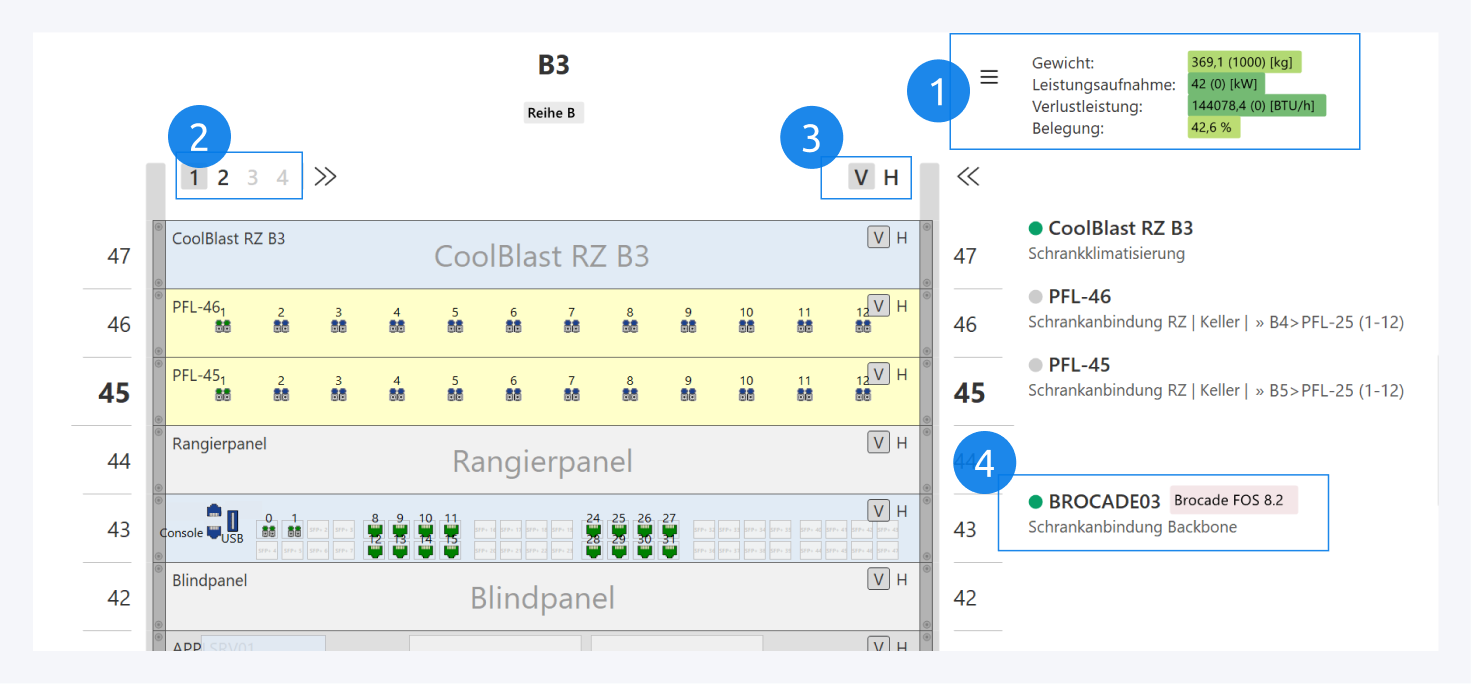

Öffnen Sie einen Netzwerkschrank per Doppelklick in der Frontansicht.

Oben rechts wird die Schranklegende (1) angezeigt. Diese wird automatisch angepasst, wenn sich etwas im Schrank ändert und bietet einen schnellen Überblick über die Daten, der im Schrank verbauten Komponenten.

Es kann beliebig zwischen den vier Ebenen des Schrankes gewechselt werden (2). Ebenen, auf denen Komponenten verbaut sind, werden gelb hervorgehoben.

Zusätzlich kann jederzeit zwischen Vorder- und Hinteransicht (3) gewechselt werden.

Die Namen und Beschreibungen der Komponenten werden auf der rechten Seite des Schranks angezeigt (4). Dies kann nach Belieben über die Legendenoptionen im Kontextmenü deaktiviert werden.

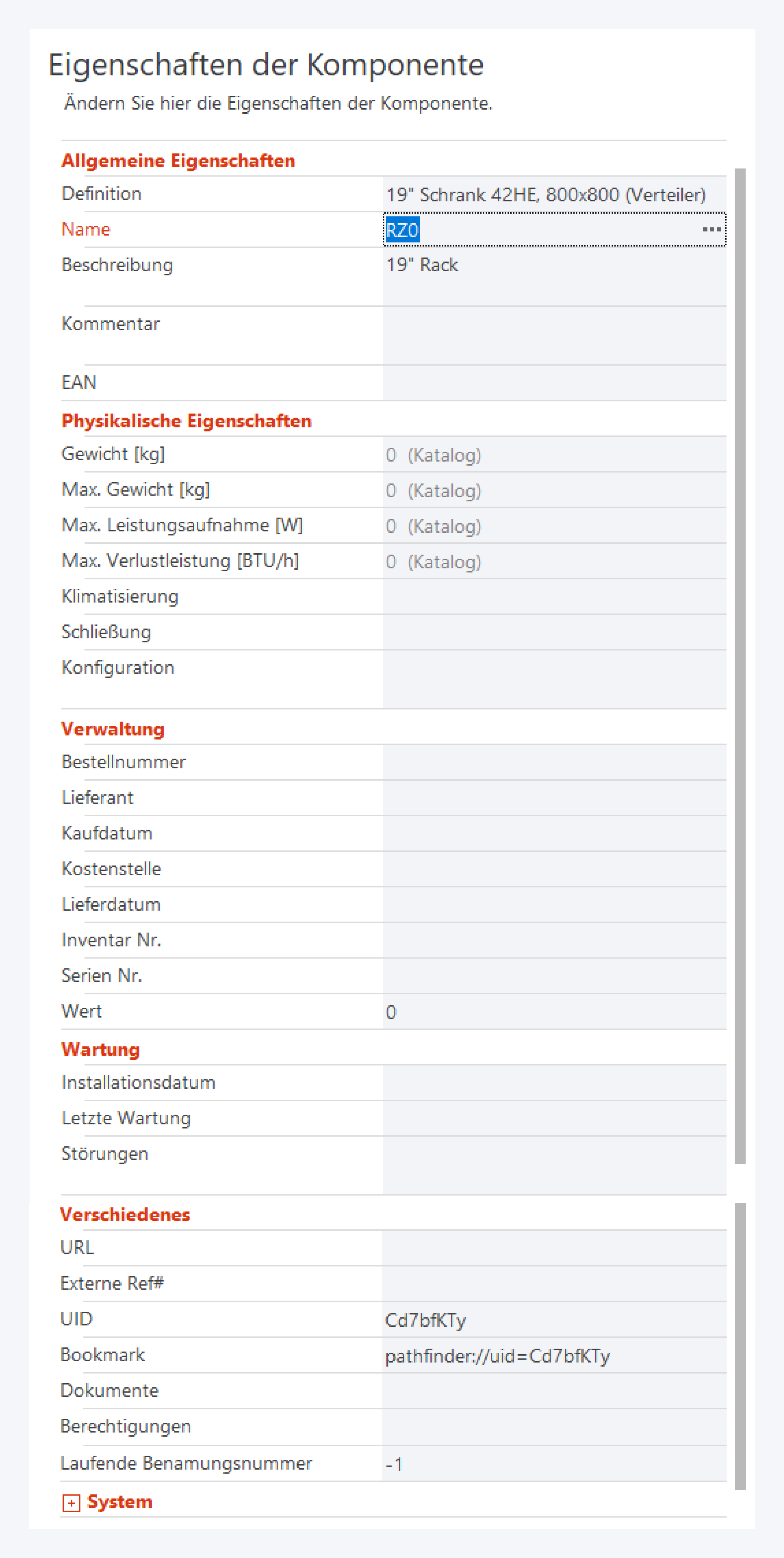

Eigenschaften

Definition: Die Komponentendefinition auf der der Schrank basiert. Name: Name des Schranks. Beschreibung: Eine Beschreibung des Schranks. Kommentar: Ein Kommentar zum Schrank. EAN: Die Europäische Artikelnummer des Schranks. Physikalische Eigenschaften: Grundlegende physikalische Eigenschaften des Schranks. Verwaltung: Verwaltungsdaten wie unter anderem Lieferdatum, Seriennummer oder Wert. Wartung: Wartungsdaten wie Installationsdatum oder Störungsinformationen. URL: Ein beliebiger Link. Externe Ref#: Eine externe Referenznummer. UID: Ein eindeutiger Bezeichner. Bookmark: Ein Link für schnellen, direkten Zugriff zum Objekt. Berechtigungen: Einschränkungen für den Lese-/Schreibzugriff von Nutzern.

Mehrere Schränke gleichzeitig verwalten

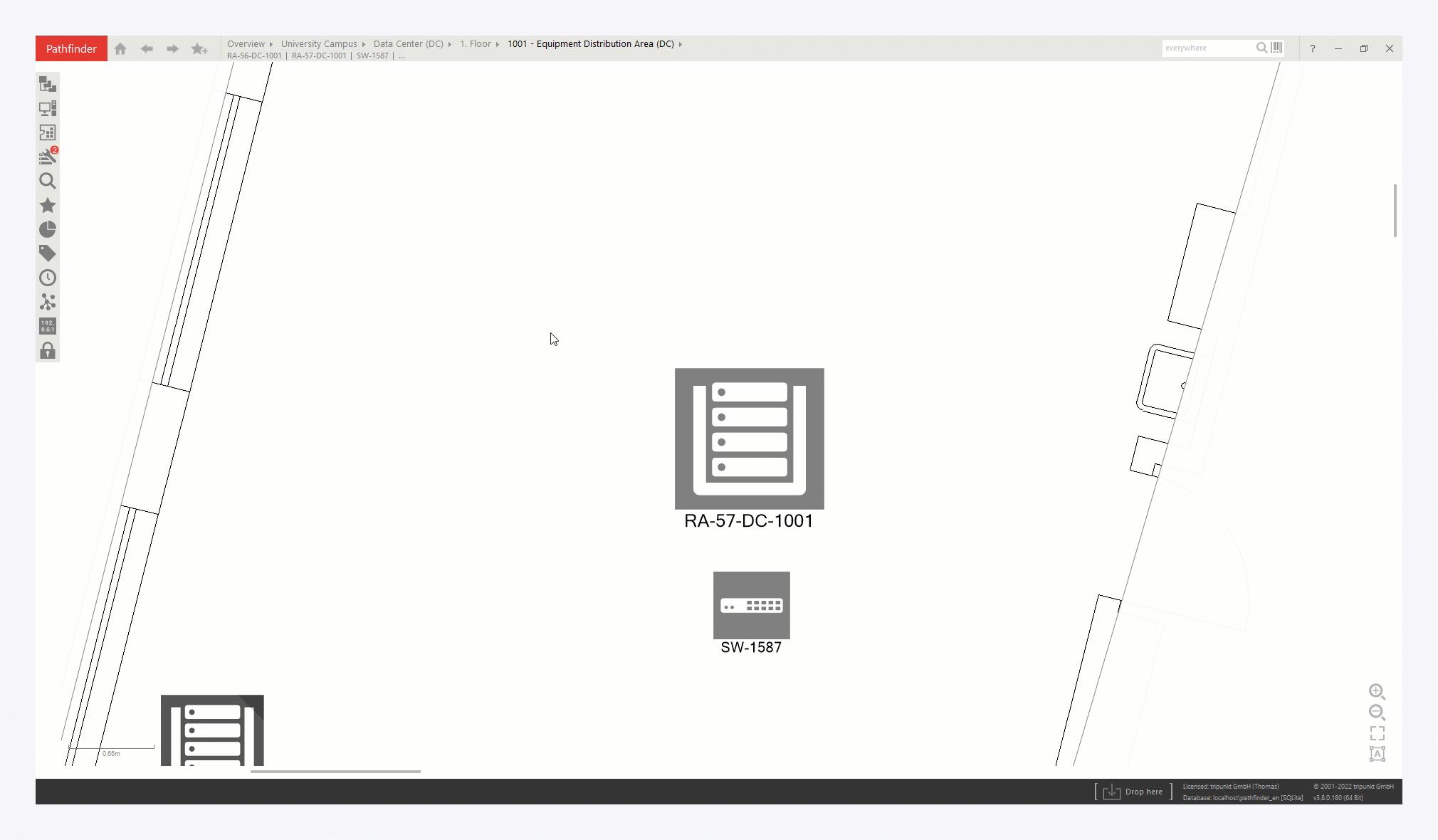

In Pathfinder ist es möglich, mehrere Schränke aus dem selben Raum gleichzeitig in der Frontansicht zu öffnen.

Ziehen Sie einen Rahmen um die Schränke, die sie öffnen wollen und wählen Sie Ausgewählte öffnen. Alternativ können Sie auch mit gedrückter Strg-Taste mehrere Schränke auswählen.

Diese Funktion ist nützlich, um Komponenten zwischen Schränken zu verschieben oder per Drag&Drop Patchverbindungen zwischen Schränken herzustellen.
