Räume

Räume sind in Pathfinder immer Teil einer Etage und können Schaltschränke und Komponenten enthalten.

Raum hinzufügen

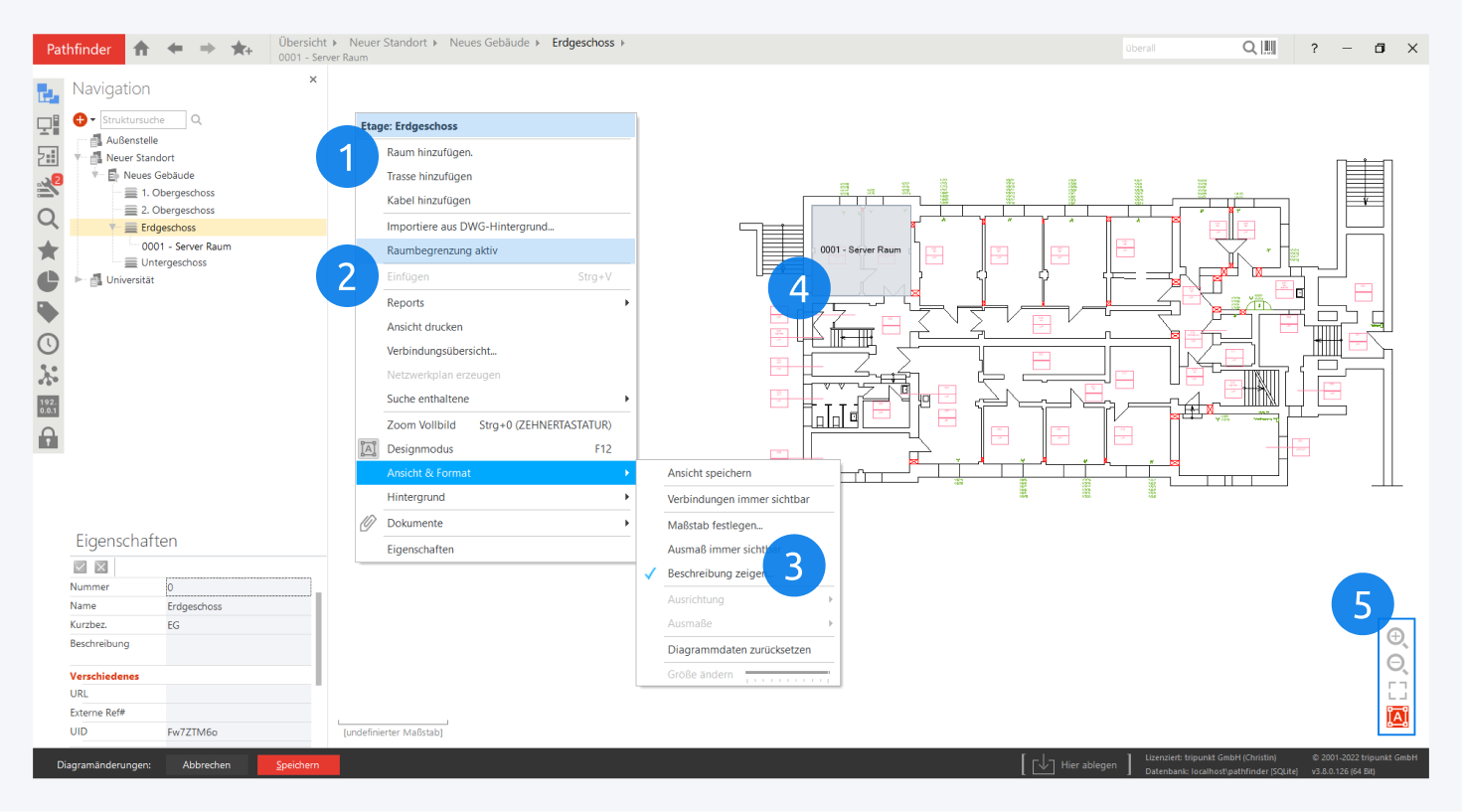

Nachdem eine Etage angelegt worden sind, kann ihre Detailansicht per Doppelklick geöffnet werden. Hier können über das Kontextmenü Räume hinzugefügt werden (1). Alternativ können Räume im Navigationsbaum über das Kontextmenü einer Etage angelegt werden.

Innerhalb der Etage können Sie im Kontextmenü außerdem Raumbegrenzung aktiv (2) auswählen, um die Ausmaße der Räume detailgetreu abbilden zu können, und den Maßstab festlegen (3).

Um die Maße eines Raumes anzupassen, wählen Sie diesen aus (4), aktivieren Sie den Designmodus (5) und passen Sie anschließend die Raumgrenzen an.

Über das Kontextmenü des Raums können Sie nun unter Hintergrund die Option Hintergrund aus Etage auswählen.

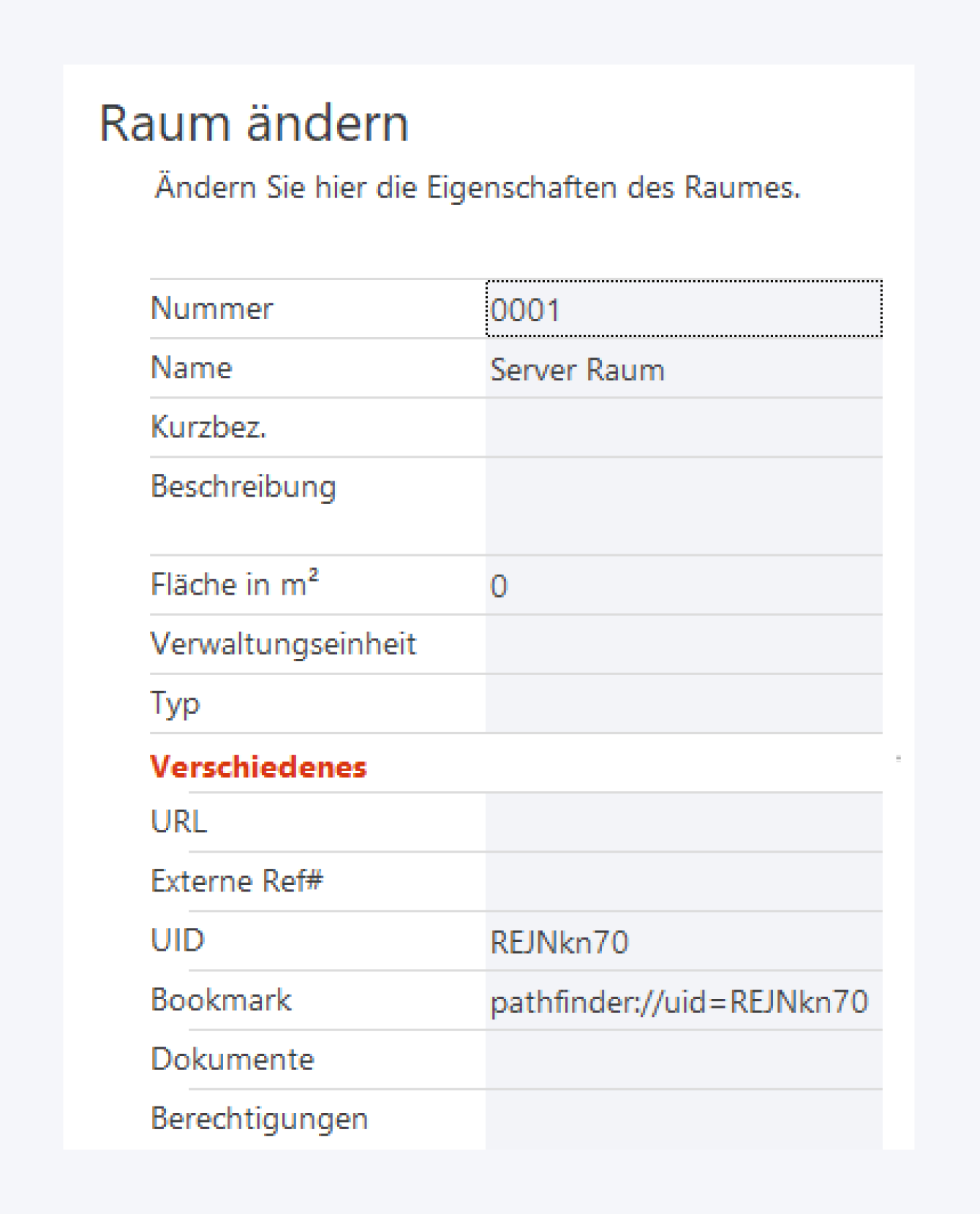

Eigenschaften

Nummer: Nummer des Raumes. Name: Name des Raumes. Kurzbez.: Eine Kurzbezeichnung des Raumes, die alternativ oder zusätzlich zum Namen angezeigt werden kann. Beschreibung: Eine Beschreibung des Raumes. Fläche in m²: Die Fläche des Raumes. Typ: Funktion des Raumes. Zum Beispiel Lagerraum. URL: Ein beliebiger Link. Externe Ref#: Eine externe Referenznummer. UID: Ein eindeutiger Bezeichner. Bookmark: Ein Link für schnellen, direkten Zugriff zum Objekt. Berechtigungen: Einschränkungen für den Lese-/Schreibzugriff von Nutzern.
