Ports hinzufügen

Um die Ports einer Komponentendefinition zu verwalten, wählen Sie den Ports-Tab in ihren Eigenschaften.

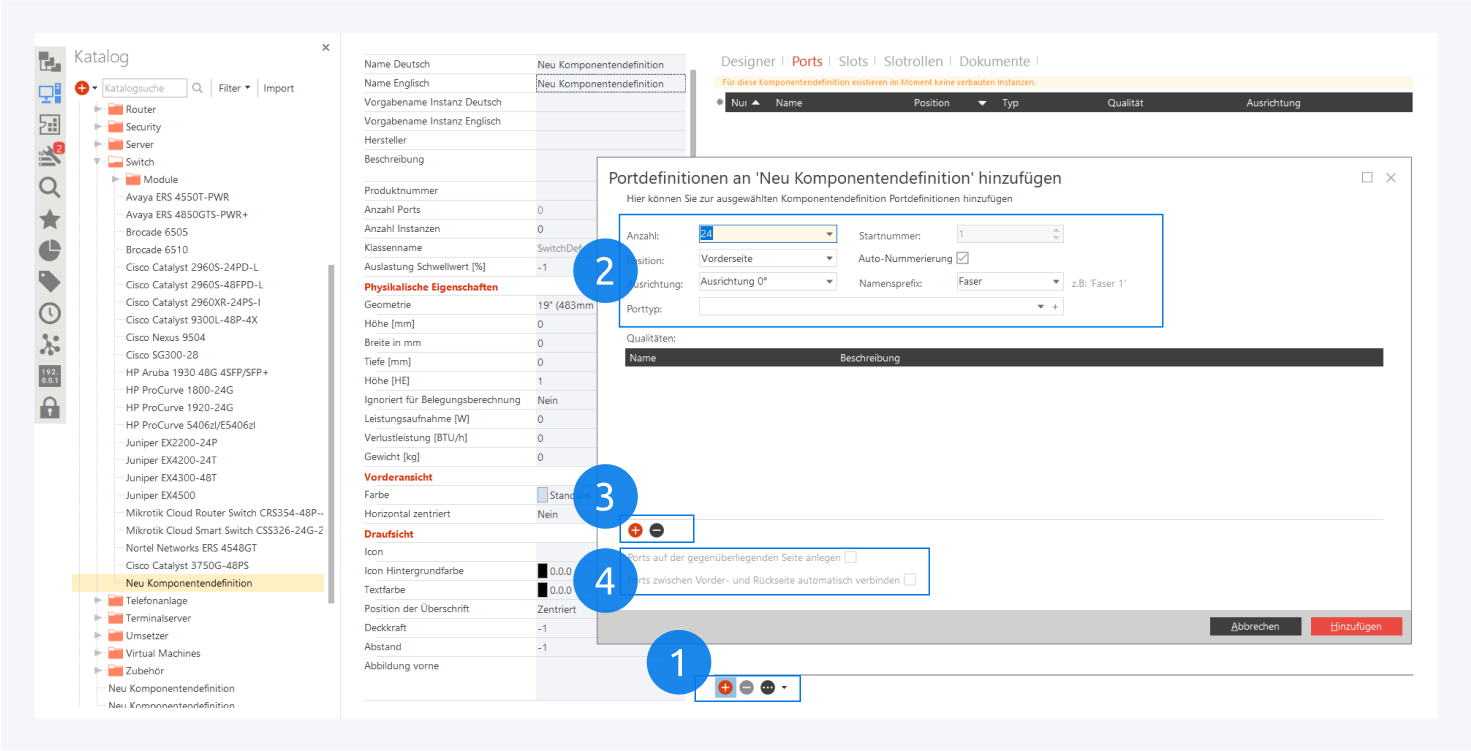

Klicken Sie auf das Plus-Icon (1), um zusätzliche Portdefinitionen hinzuzufügen. Wählen Sie Anzahl und Typ der Ports aus und nehmen Sie Layout- und Benamungsänderungen vor, wenn gewünscht (2). Zusätzlich können Sie die aktuelle Auswahl als Template speichern und bestehende Templates laden.

Allen Portdefinitionen muss außerdem mindestens eine Qualität zugewiesen werden (3).

Handelt es sich um eine passive Komponente, können Sie zeitgleich passende Ports auf der Rückseite erzeugen und die entsprechenden internen Verbindungen herstellen (4).
