Komponenten: Kontextmenü

Viele Funktionen und Informationen sind über das Kontextmenü von Komponenten und Slots erreichbar. Wie gewohnt erreichen Sie das Kontextmenü per Rechtsklick auf das entsprechende Objekt.

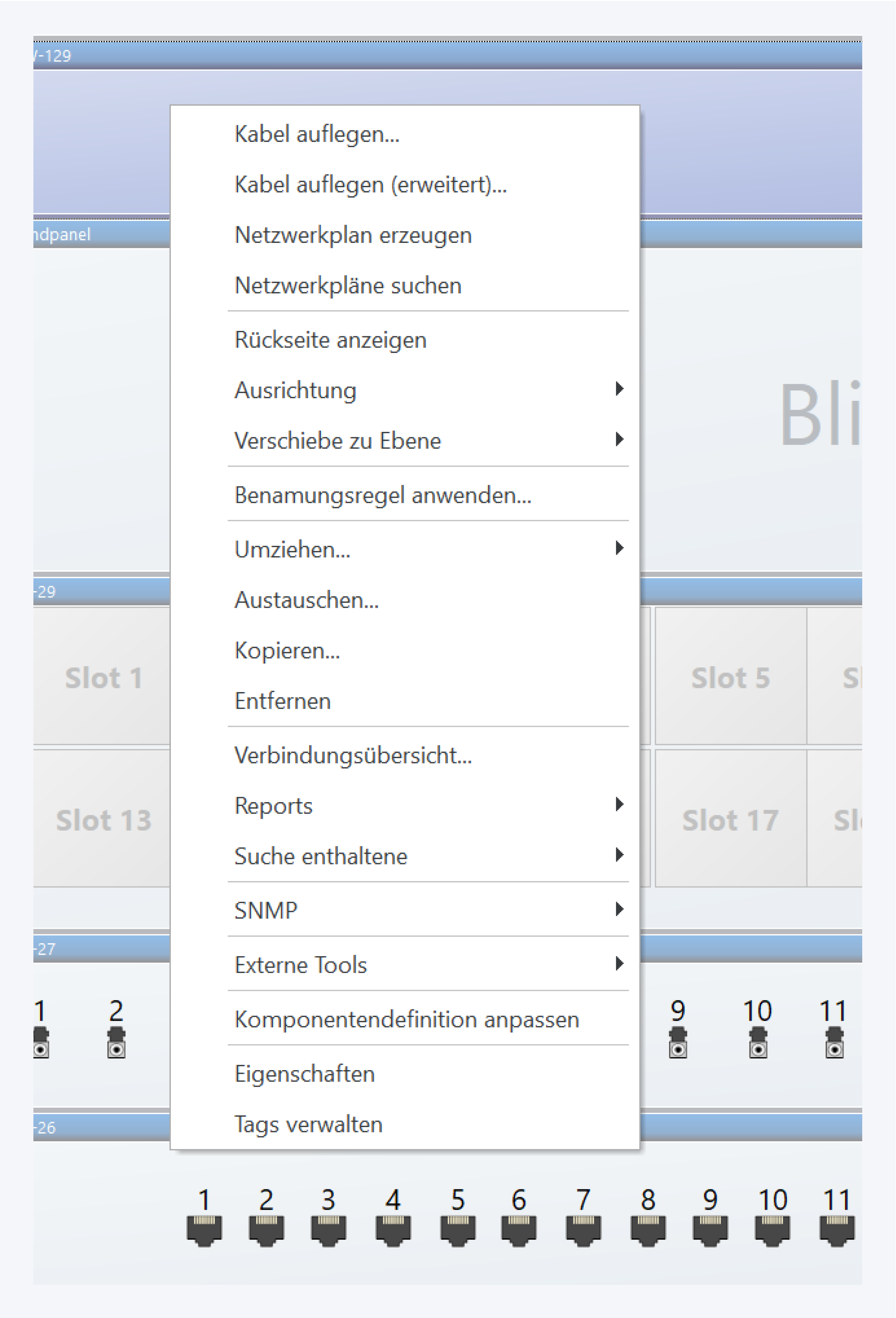

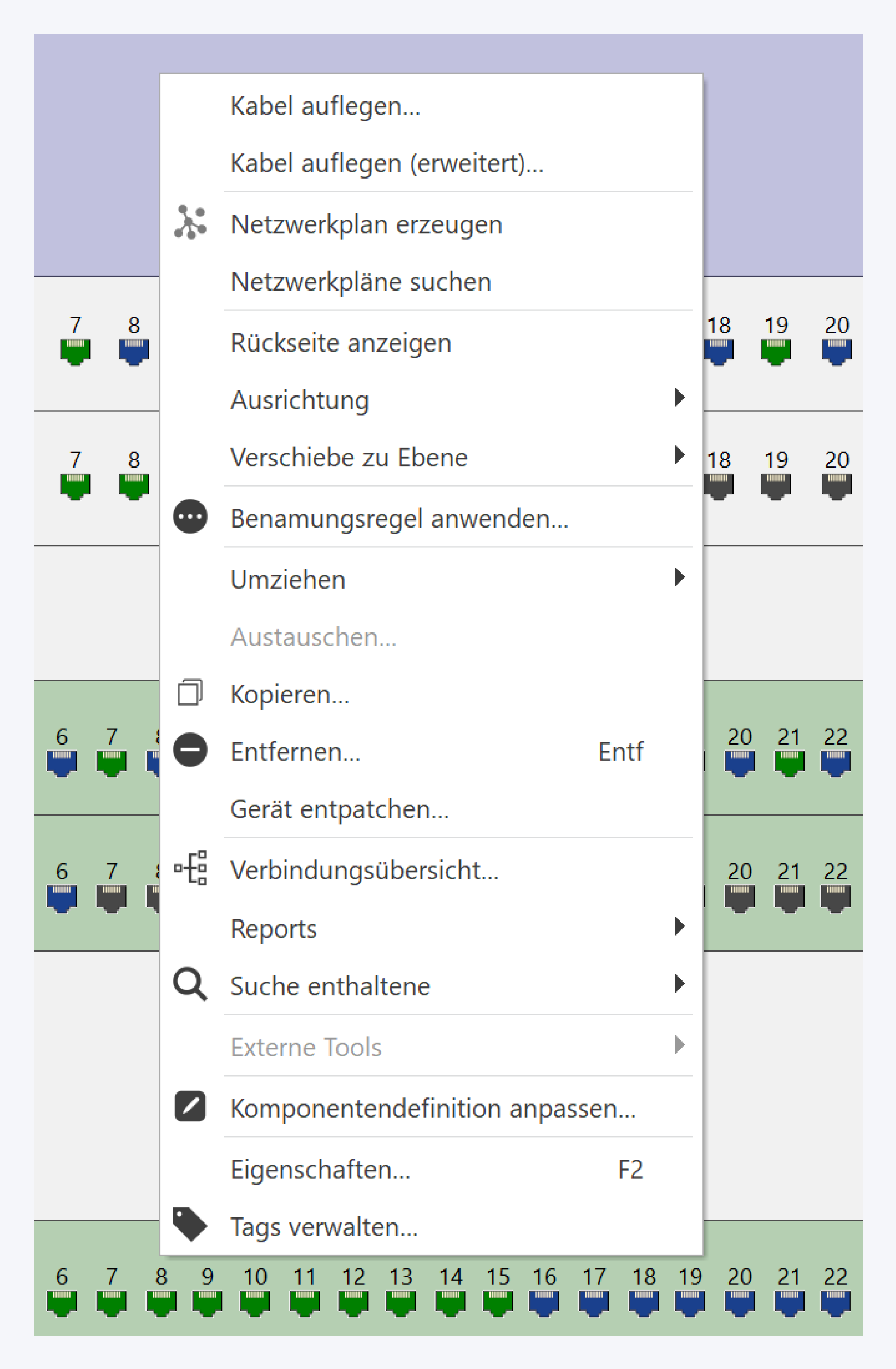

Komponente

• Kabel auflegen: Erstellen Sie einfache Leitungsverbindungen.

• Kabel auflegen (erweitert): Erstellen Sie komplexere Leitungsverbindungen mit voller Kontrolle über die verwendeten Fasern.

• Netzwerkplan erzeugen: Erstellen Sie einen Netzwerkplan um diese Komponente.

• Rückseite anzeigen: Zeigen Sie die Rückseite der Komponente an.

• Ausrichtung: Ändern Sie die Ausrichtung der Komponente.

• Verschiebe zu Ebene: Bewegen Sie die Komponente auf eine andere Ebene des Schrankes.

• Benamungsregel anwenden: Wenden Sie eine Benamungsregel auf die Komponente an.

• Umziehen: Bewegen Sie die Komponente in einen anderen Schrank.

• Austauschen: Ersetzen Sie die Komponentendefinition, auf der die Komponente basiert, mit einer ähnlichen Komponentendefinition, wobei Verbindungen übernommen werden können.

• Kopieren: Erstellen Sie eine Kopie der Komponente.

• Entfernen: Löschen Sie die Komponente und alle abhängigen Module und Verbindungen.

• Verbindungsübersicht: Erhalten Sie einen Überblick über die von dieser Komponente ausgehenden Verbindungen.

• Reports: Erstellen Sie diverse PDF-Reports zu dieser Komponente und den enthaltenen Modulen und Verbindungen.

• Suche enthaltene: Erhalten Sie eine Liste aller in der Komponente enthaltenen Module oder Kabel.

• SNMP: Aktivieren und verwalten Sie SNMP-Funktionen für die Komponente.

• Externe Tools: Nutzen Sie externe Applikationen auf dieser Komponente.

• Komponentendefinition anpassen: Ändern Sie die Komponentendefinition, auf der diese Komponente basiert.

• Eigenschaften: Bearbeiten Sie die Eigenschaften der Komponente.

• Tags verwalten: Verwalten Sie die Tags, die dieser Komponente zugewiesen sind.

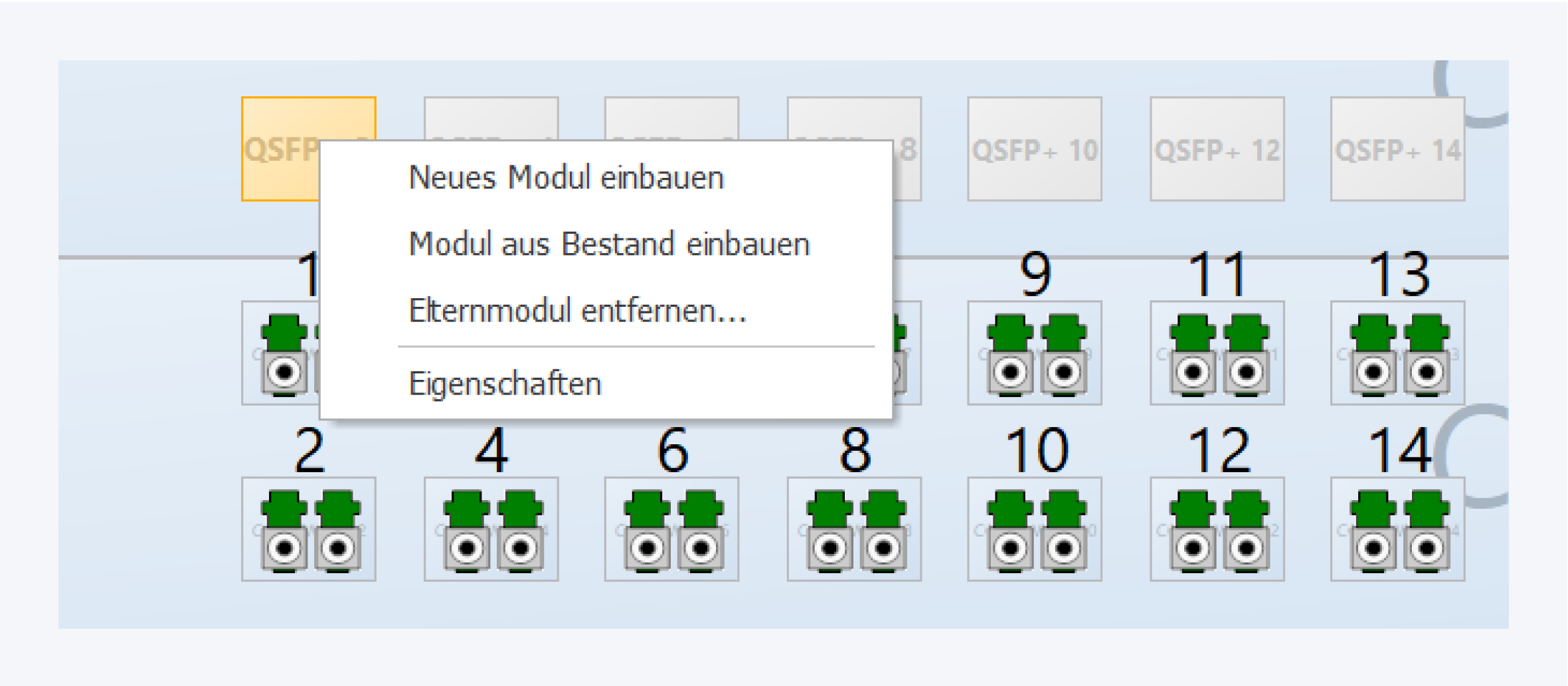

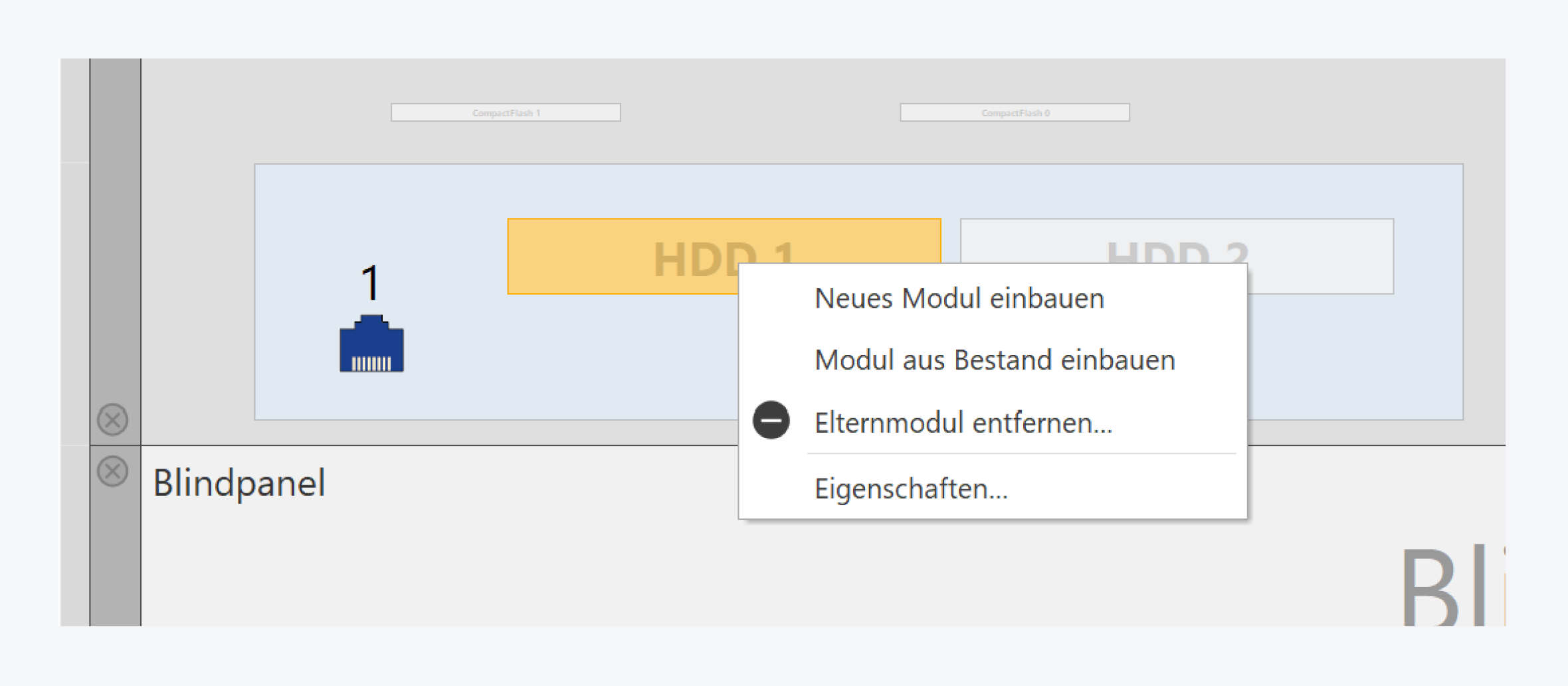

Slot

Viele Komponenten in Pathfinder besitzen Slots, in die Module eingebaut werden können.

Das Kontextmenü leerer Slots bietet die folgenden Funktionen:

• Neues Modul einbauen: Verbauen Sie ein neues Modul in den Slot. Hierbei stehen alle Module mit der entsprechenden Slotrolle zur Verfügung. Bei Bedarf können Sie weitere Komponentendefinitionen aus dem Onlinekatalog importieren.

• Modul aus Bestand einbauen: Verbauen Sie ein bereits dokumentiertes, unverbautes Modul aus einem Lagerraum.

• Elternmodul entfernen: Löschen Sie das Elterngerät mit allen enthaltenen Modulen und Verbindungen.

• Eigenschaften: Bearbeiten Sie die Eigenschaften des Slots.

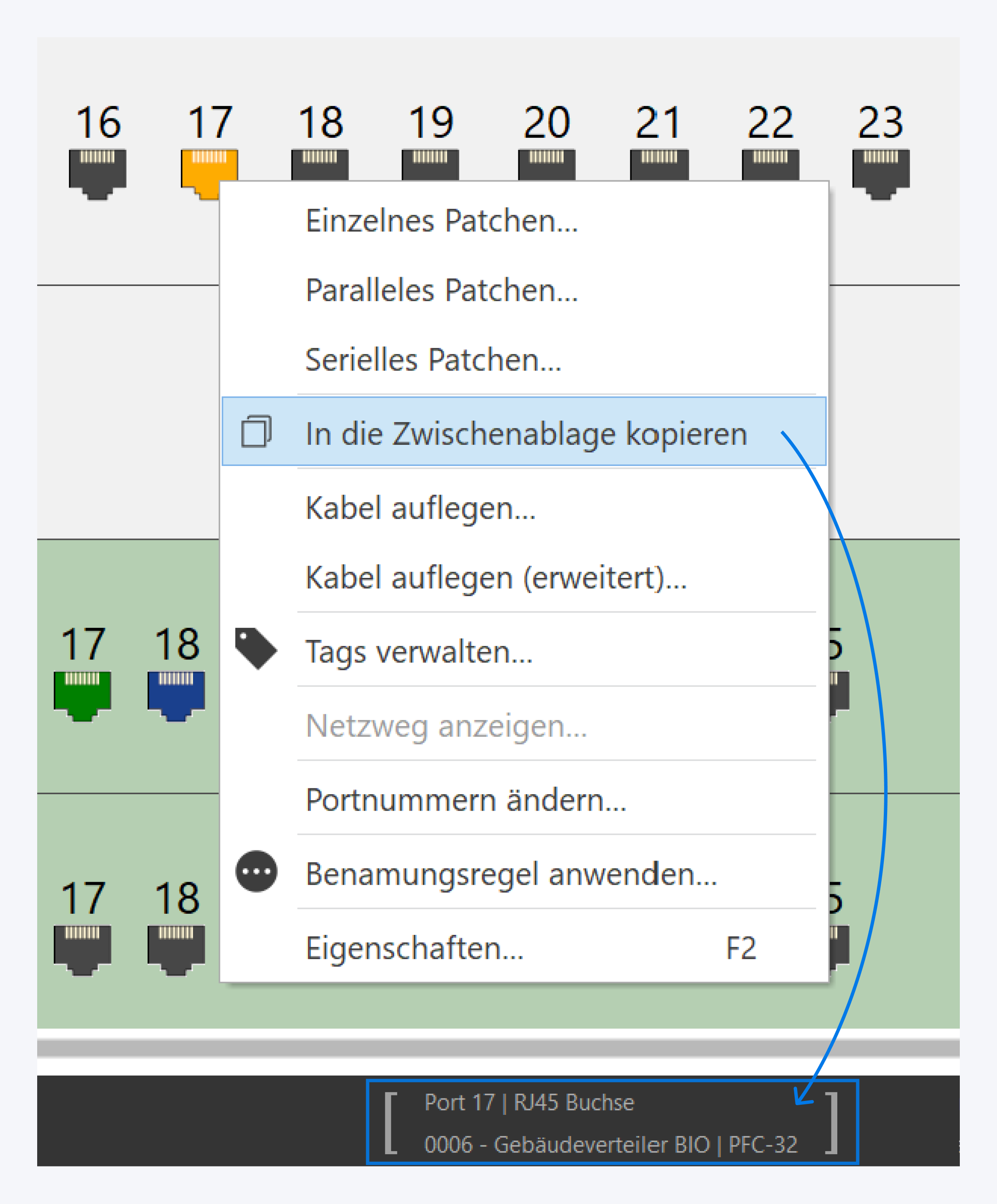

Port

• Einzelnes Patchen: Erstellen Sie 1:1 oder 1:n Patchverbindungen.

• Paralleles Patchen: Erstellen Sie n:n Patchverbindungen.

• Serielles Patchen: Erstellen Sie 1:1 Patchverbindungen entlang eines Netzwegs.

• In die Zwischenablage kopieren: Platzieren Sie einen Port in der Zwischenablage. Ein Port in der Zwischenablage kann per Drag&Drop auf einen freien Port gepatcht werden.

• Tags verwalten: Verwalten Sie die an den Port angehängten Tags.

• Netzweg anzeigen: Sehen Sie den gesamten Netzweg des Ports ein.

• Portnummern ändern: Ändern Sie die Nummern der ausgewählten Ports.

• Benamungsregel anwenden: Wenden Sie eine Benamungsregel auf die ausgewählten Ports an.

• Eigenschaften: Bearbeiten Sie die Eigenschaften des ausgewählten Ports.
