Komponenten und Module
In Pathfinder können Komponenten freistehend in Räume platziert werden, oder in Schränke oder Modulträger eingebaut werden.
Komponenten im Raum platzieren

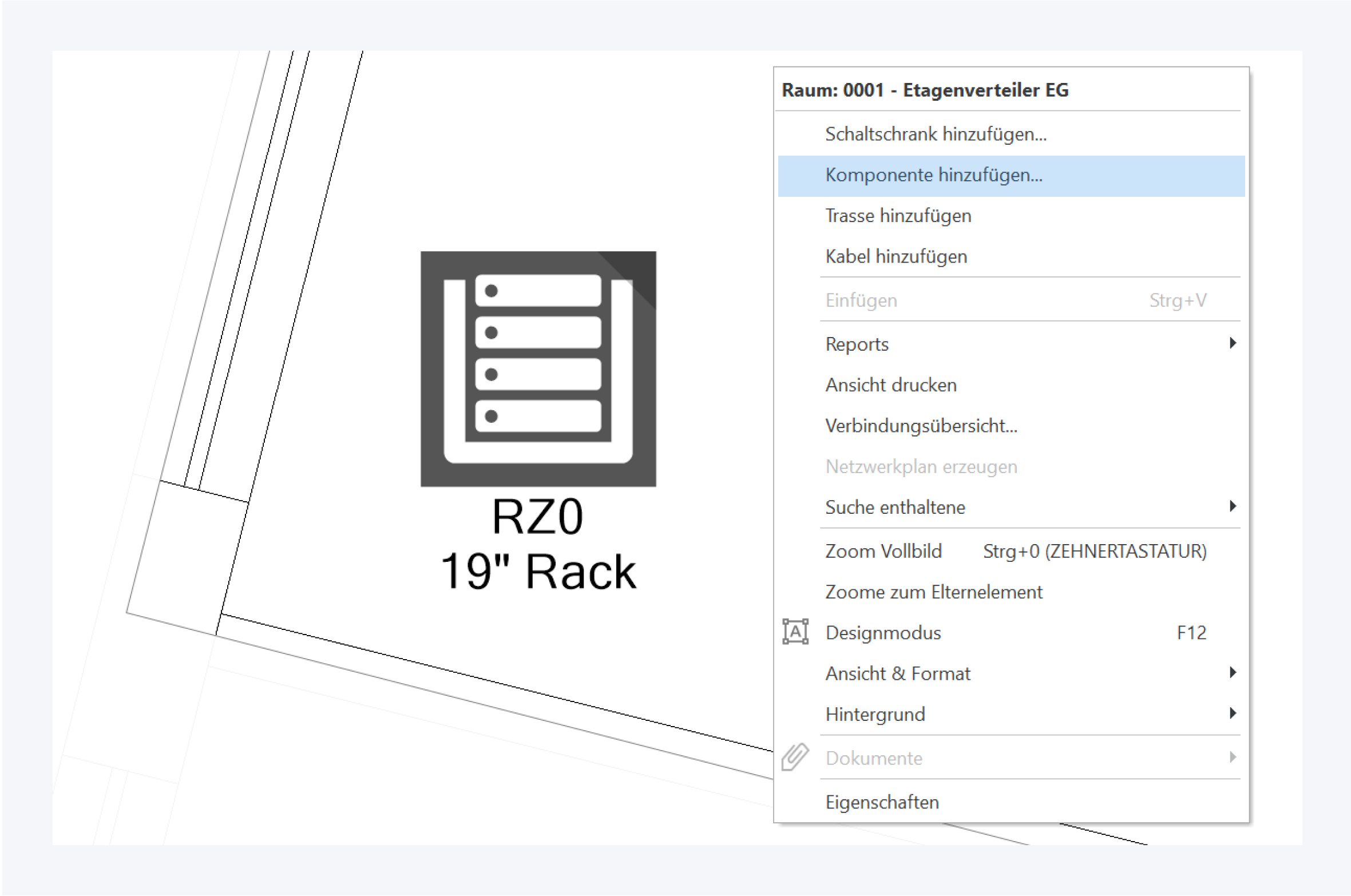

Öffnen Sie in der Raumansicht per Rechtsklick das Kontextmenü und öffnen Sie über Komponente hinzufügen den Dialog. Wählen Sie die gewünschte Komponentendefinition, sowie die Anzahl aus und schließen den Vorgang mit einem Klick auf Hinzufügen ab.
Alternativ können Sie Komponenten auch per Drag&Drop aus dem Katalogtab der Sidebar platzieren.
Freistehende Komponenten in Schränke umziehen

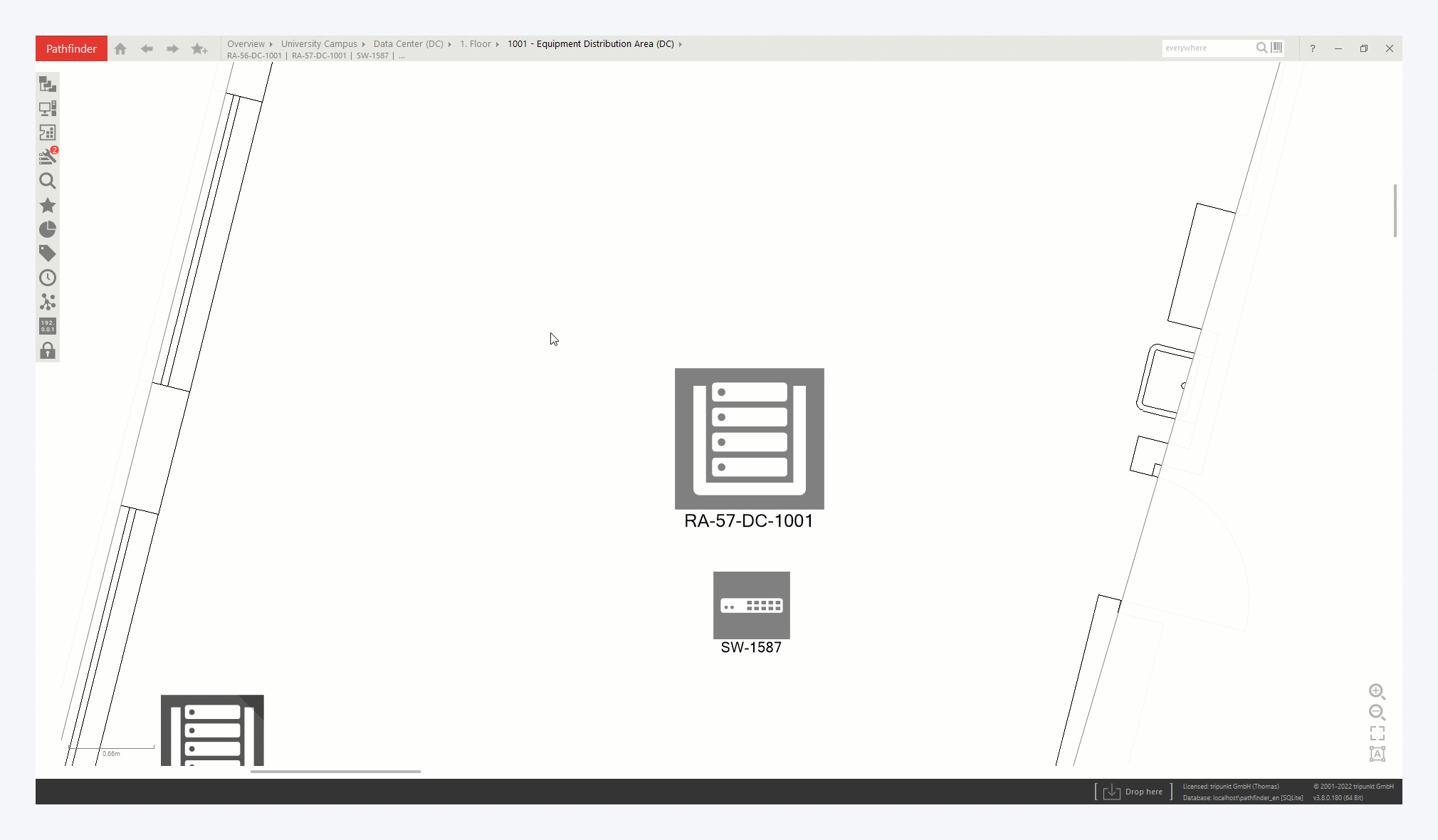

Komponenten können wie Schränke in der Frontansicht geöffnet werden. Markieren Sie den Schrank und die Komponenten und öffnen Sie diese gemeinsam (Ausgewählte anzeigen). Anschließend können Sie im Designmodus (F12) die freistehenden Komponenten einfach per Drag&Drop in den Schrank bewegen.
Analog können Sie auch beliebig Komponenten innerhalb eines Schranks mit dem Designmodus verschieben.
Komponenten im Schrank platzieren

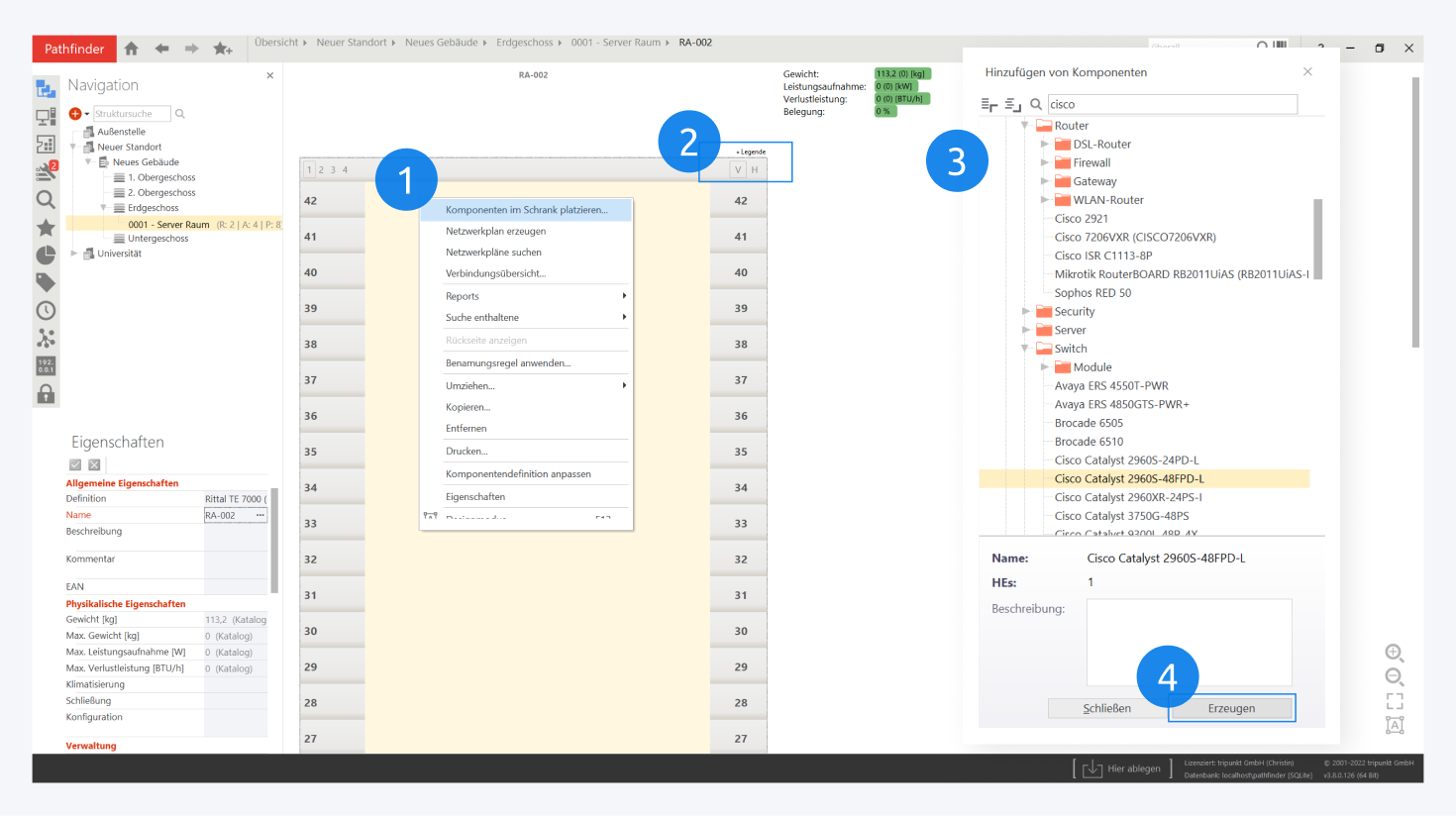

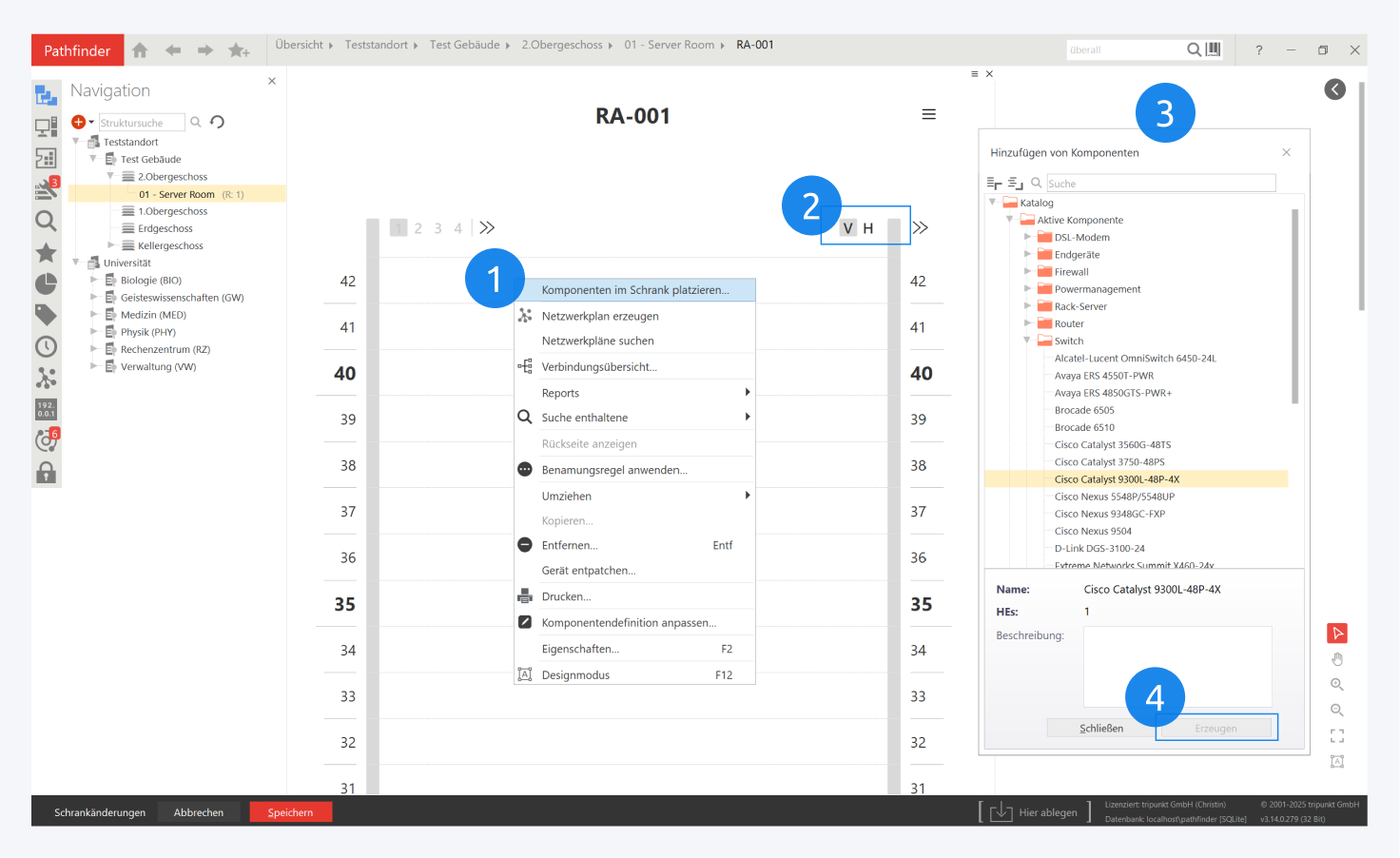

Öffnen Sie über Komponenten im Schrank platzieren im Kontextmenü des Schranks den Dialog (1), über V und H (2) können Sie beliebig zwischen Vorder- und Hinteransicht wechseln. Wählen Sie anschließend die gewünschte Komponentendefinition aus (3) und merken Sie die Komponenten per Linksklick an den entsprechenden Positionen im Schrank vor. Anschließend schließen Sie den Vorgang mit einem Klick auf Erzeugen ab (4).
Alternativ können Sie Komponenten auch per Drag&Drop aus dem Katalogtab der Sidebar platzieren.
Module in Komponenten einbauen

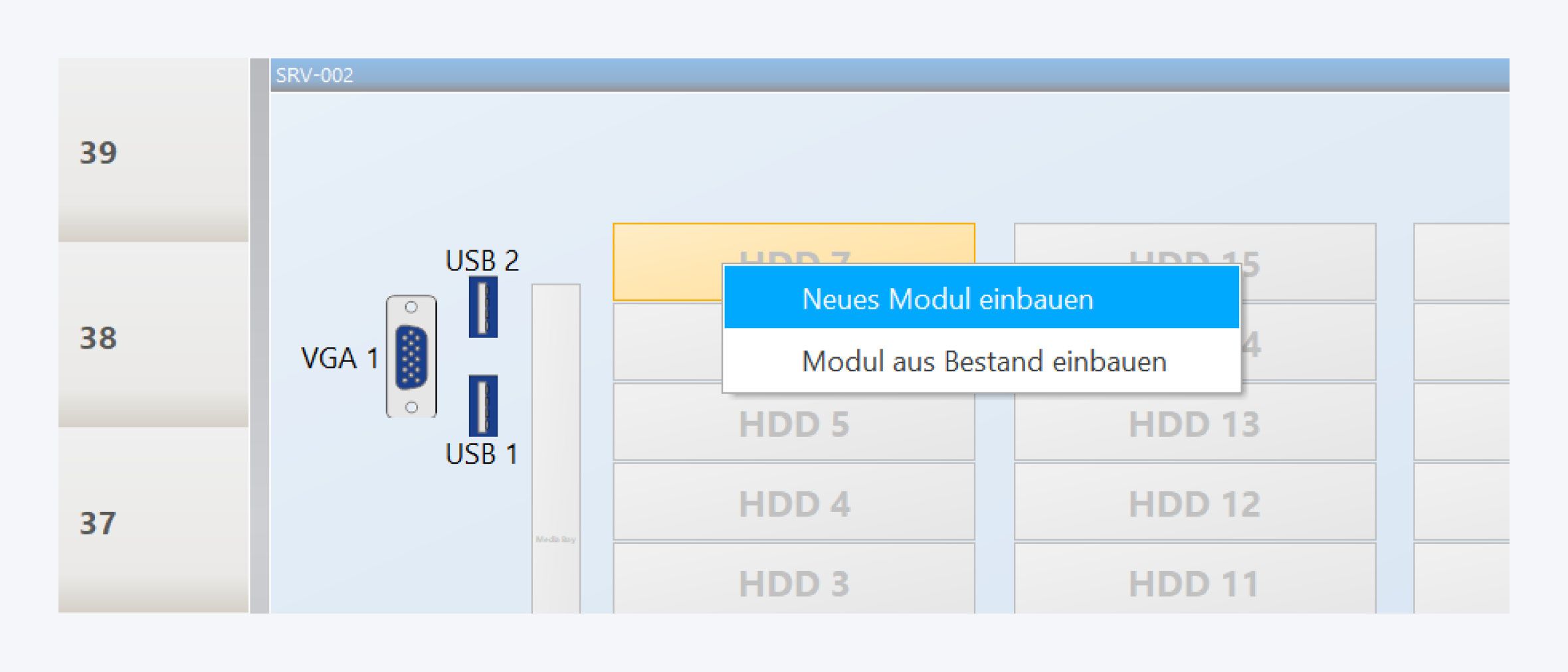

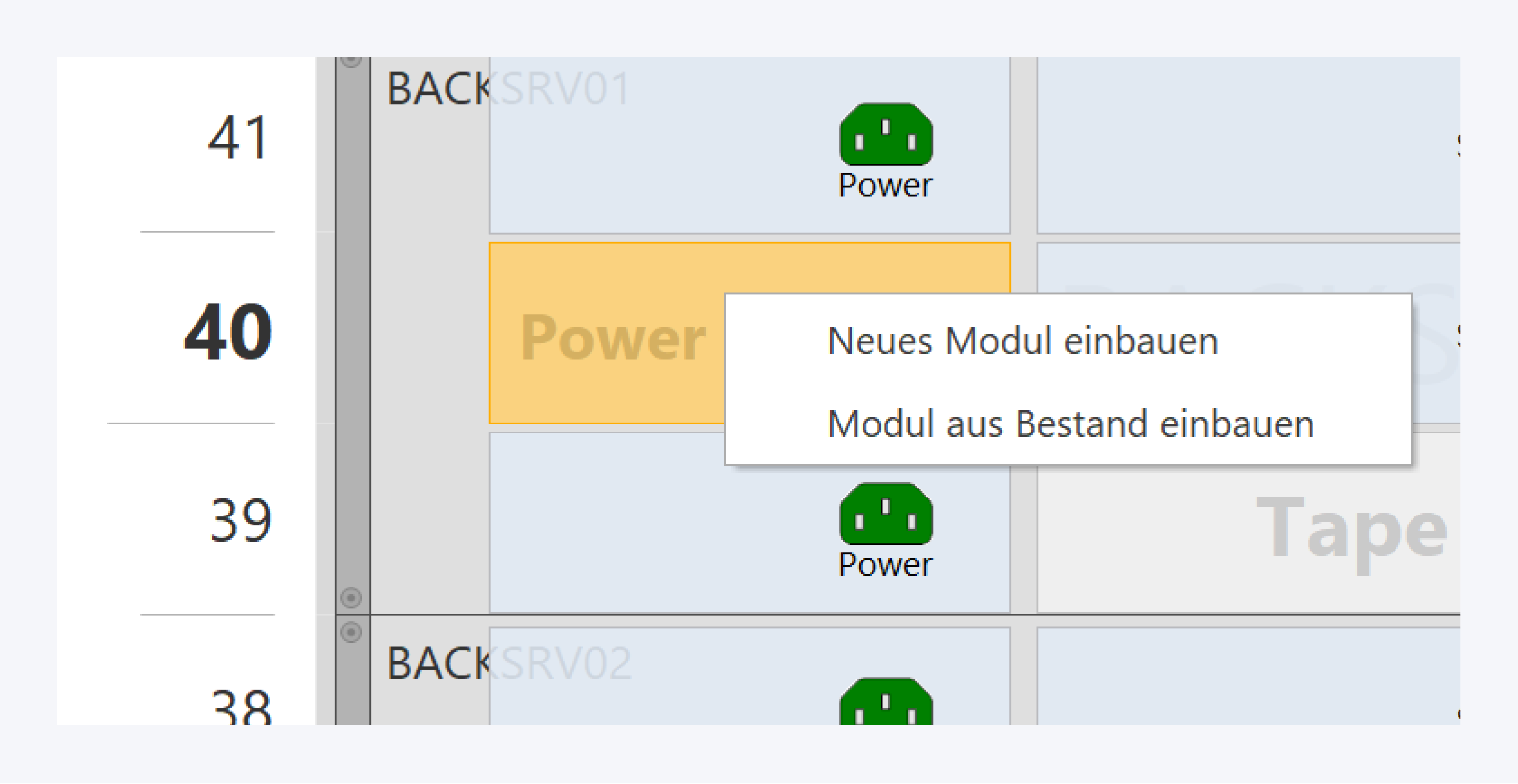

Rechtsklicken Sie einen freien Slot in einer Komponente und wählen Sie entweder Neues Modul einbauen, um ein noch nicht dokumentiertes Modul zu verbauen, oder Modul aus Bestand einbauen, um ein Modul aus einem Lagerraum in den Slot umzuziehen.
Geräte entpatchen

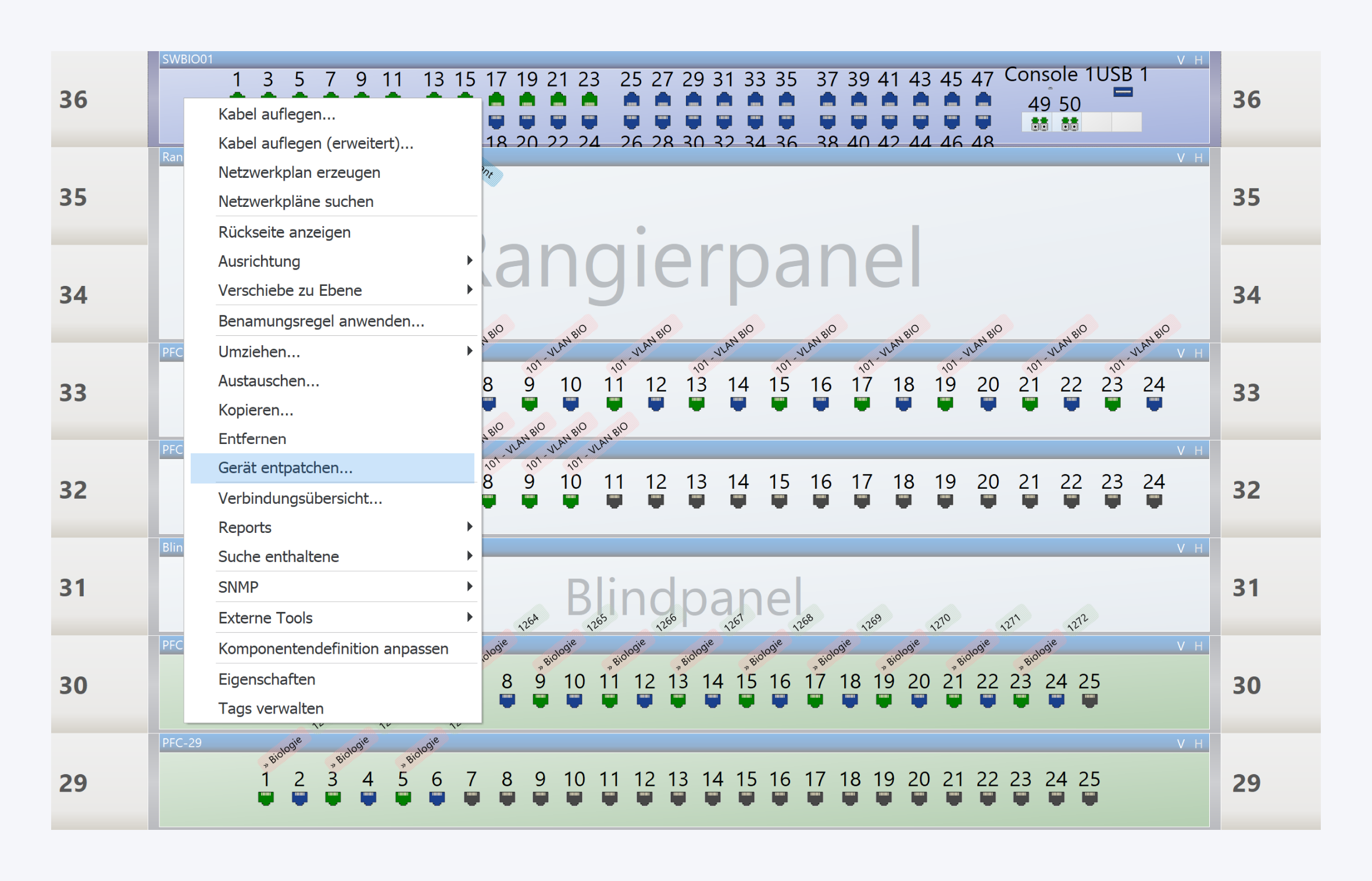

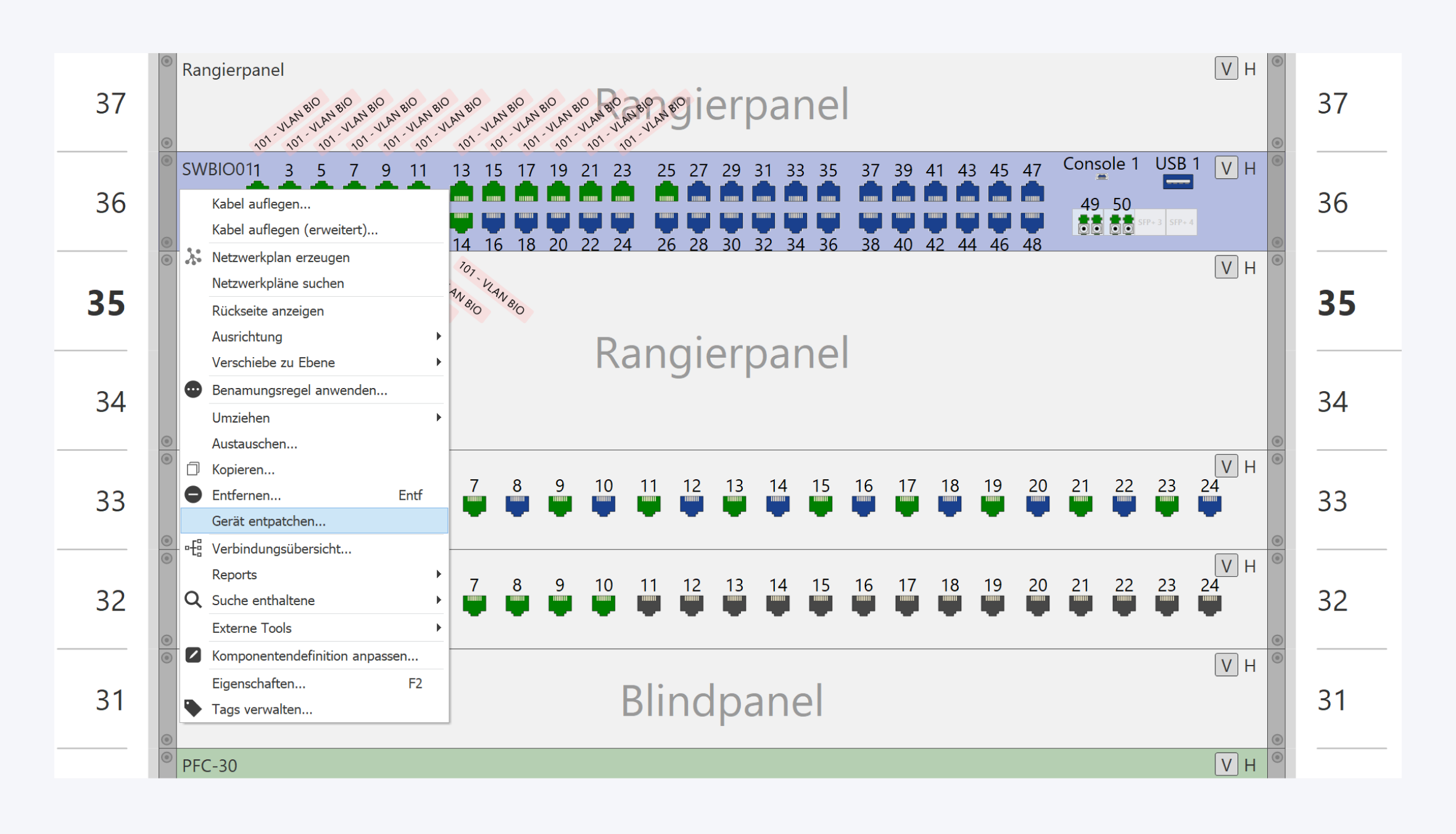

Über Gerät entpatchen… im Kontextmenü können Sie alle Patchverbindungen an einem Gerät zugleich entfernen. Hierbei haben Sie die Möglichkeit, entweder nur direkt anliegende Patchkabel zu löschen, oder sämtliche Patchkabel entlang der abhängigen Netzwege.
