Kabelzentrierte Verbindungsübersicht

Die Kabelzentrierte Verbindungsübersicht ist ein guter Weg, einen schnellen Überblick über alle Verbindungen, um ein bestimmtes Objekt zu erhalten.

Überblick

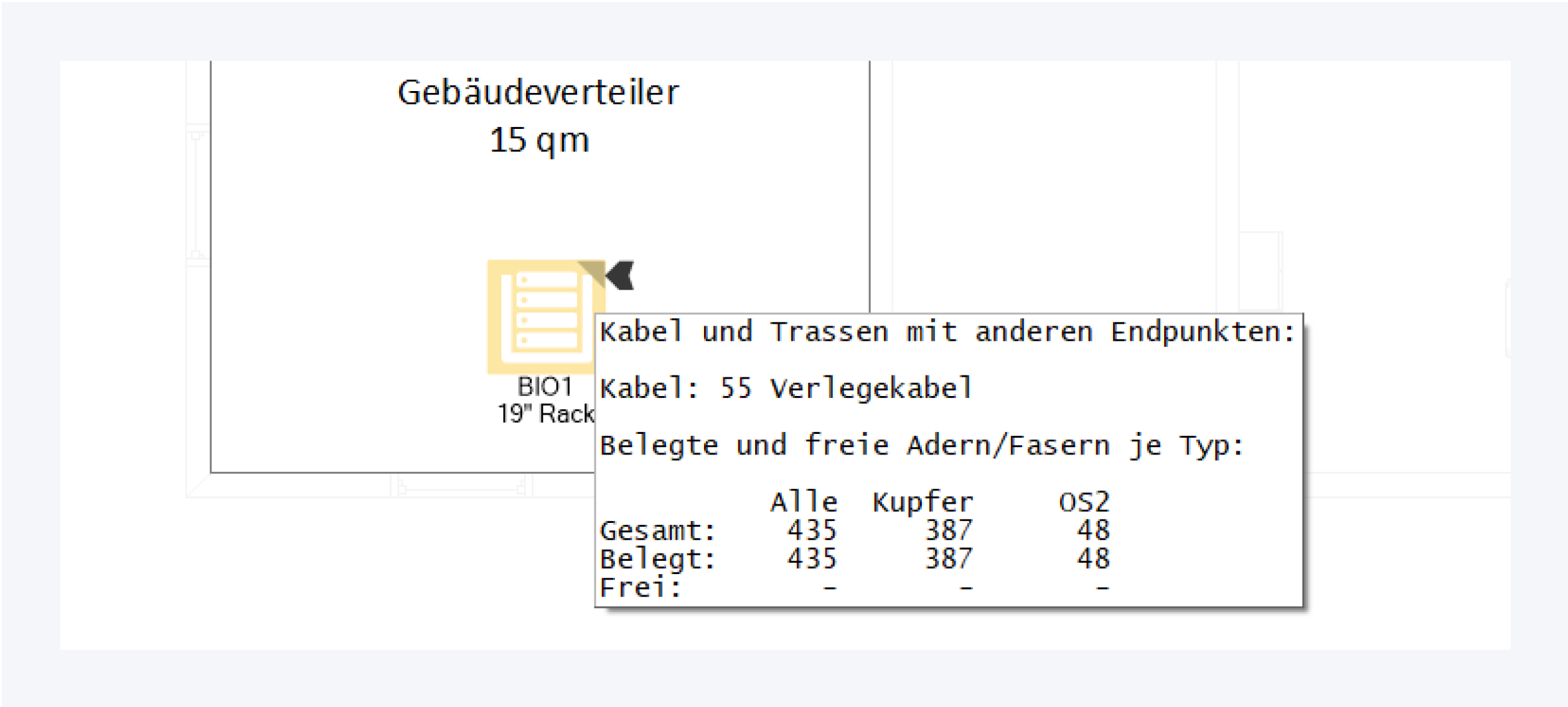

Bewegen Sie die Maus über die obere rechte Ecke eines Schaltschranks. Nun wird eine kleine Übersicht über die enthaltenen Kabel und Trassen angezeigt, inklusive einer Aufschlüsselung der Verbindungen nach Leitungstyp.

Detaillierte Übersicht

Doppelklicken Sie die obere rechte Ecke eines Schaltschranks, um die Kabelzentrierte Verbindungsübersicht zu öffnen.

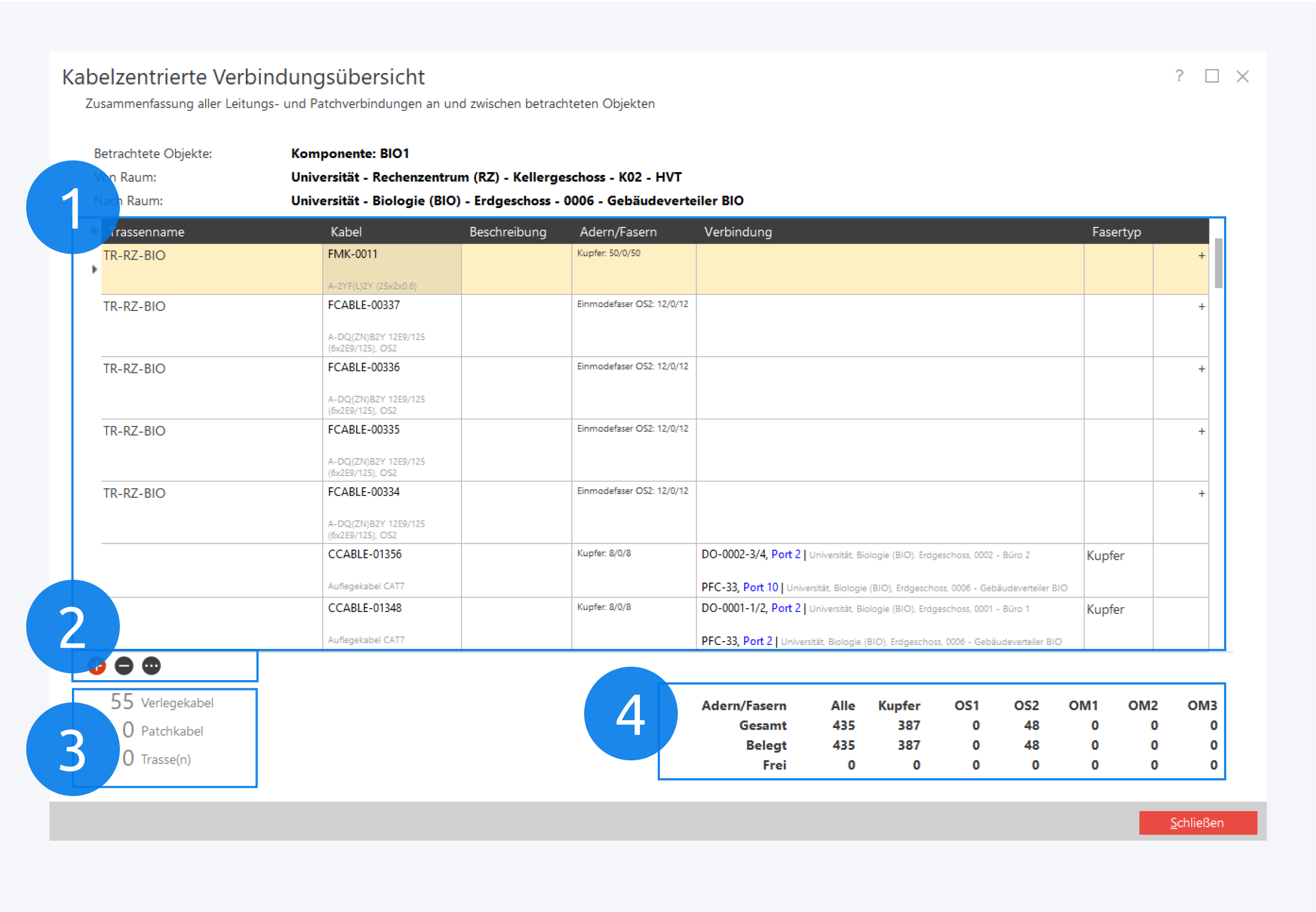

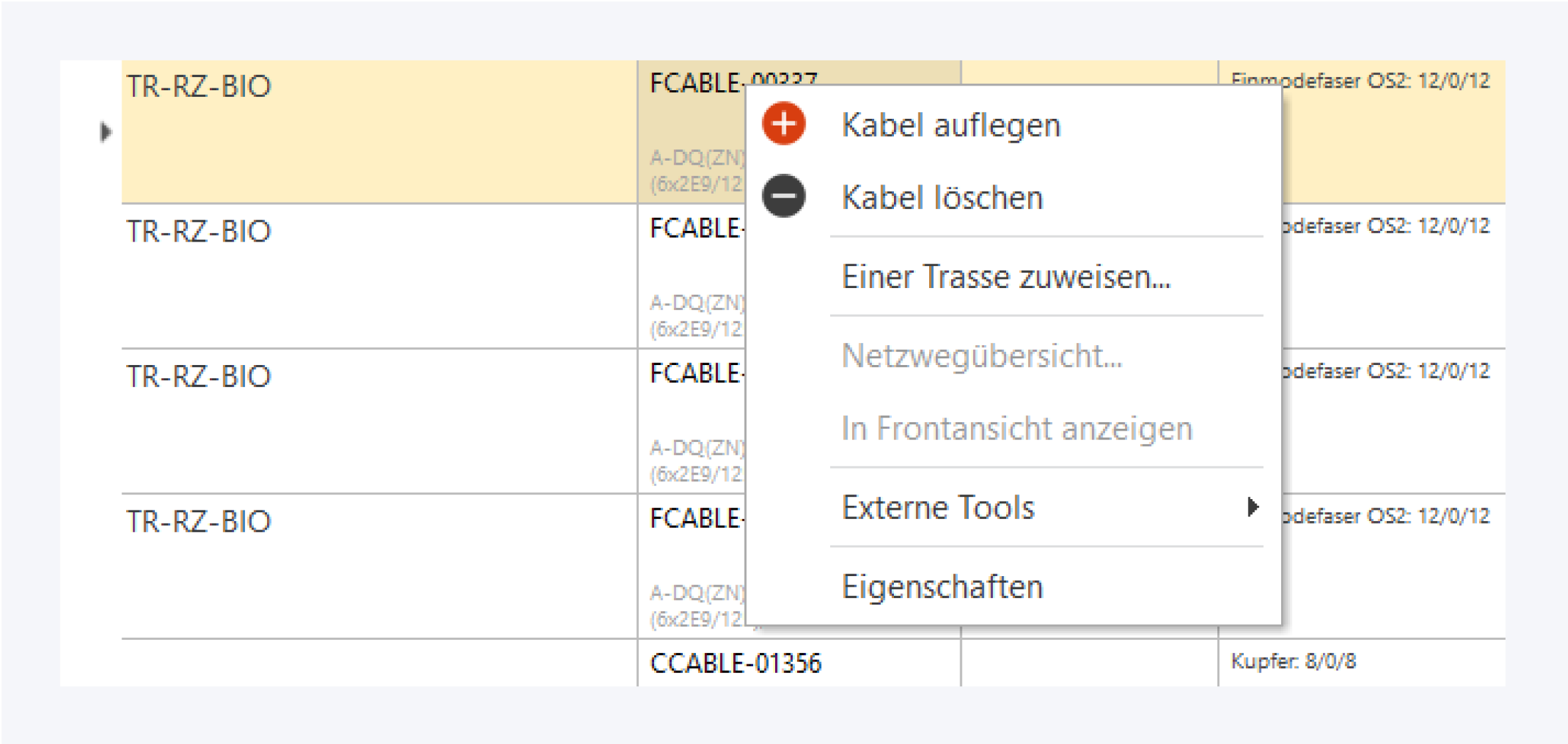

• Hier werden Kabel und Trassen, die von diesem Schrank ausgehen, angezeigt (1). Mit einem Rechtsklick auf ein Objekt finden Sie im Kontextmenü weitere Funktionen (siehe unten).

• Sie können Kabel hinzufügen, löschen oder in Trassen platzieren (2).

• Die Anzahl der vom Schrank ausgehenden Kabeln wird unten angezeigt (3).

• Eine Zusammenfassung aller Adern und Fasern finden Sie unten rechts (4).

• Kabel auflegen: Öffnet den Kabel auflegen (erweitert)-Dialog, um die Verbindungen innerhalb des Kabels zu verwalten.

• Kabel löschen: Entfernt das ausgewählte Kabel.

• Einer Trasse zuweisen: Fügt das ausgewählte Kabel einer Trasse hinzu.

• Netzwegübersicht: Zeigt alle Netzwege an, die durch das Kabel verlaufen.

• In Frontansicht anzeigen: Zeigt die Startkomponente in Frontansicht an.

• Externe Tools: Bietet Zugriff auf externe Applikationen.

• Eigenschaften: Öffnet die Kabeleigenschaften.
