Kabel auflegen (erweitert)
Für komplexere Kabelverbindungen, beispielsweise mit bestimmten ungenutzten Leitungen oder verschiedenen Leitungstypen in einem Kabel, wählen Sie Kabel auflegen (erweitert) im Bereich Kabelverwaltung oder im Kontextmenü einer Komponente.
Ports und Kabel auswählen
_01.png?inst-v=f1245147-b616-4101-98c2-c12a7cc79779)

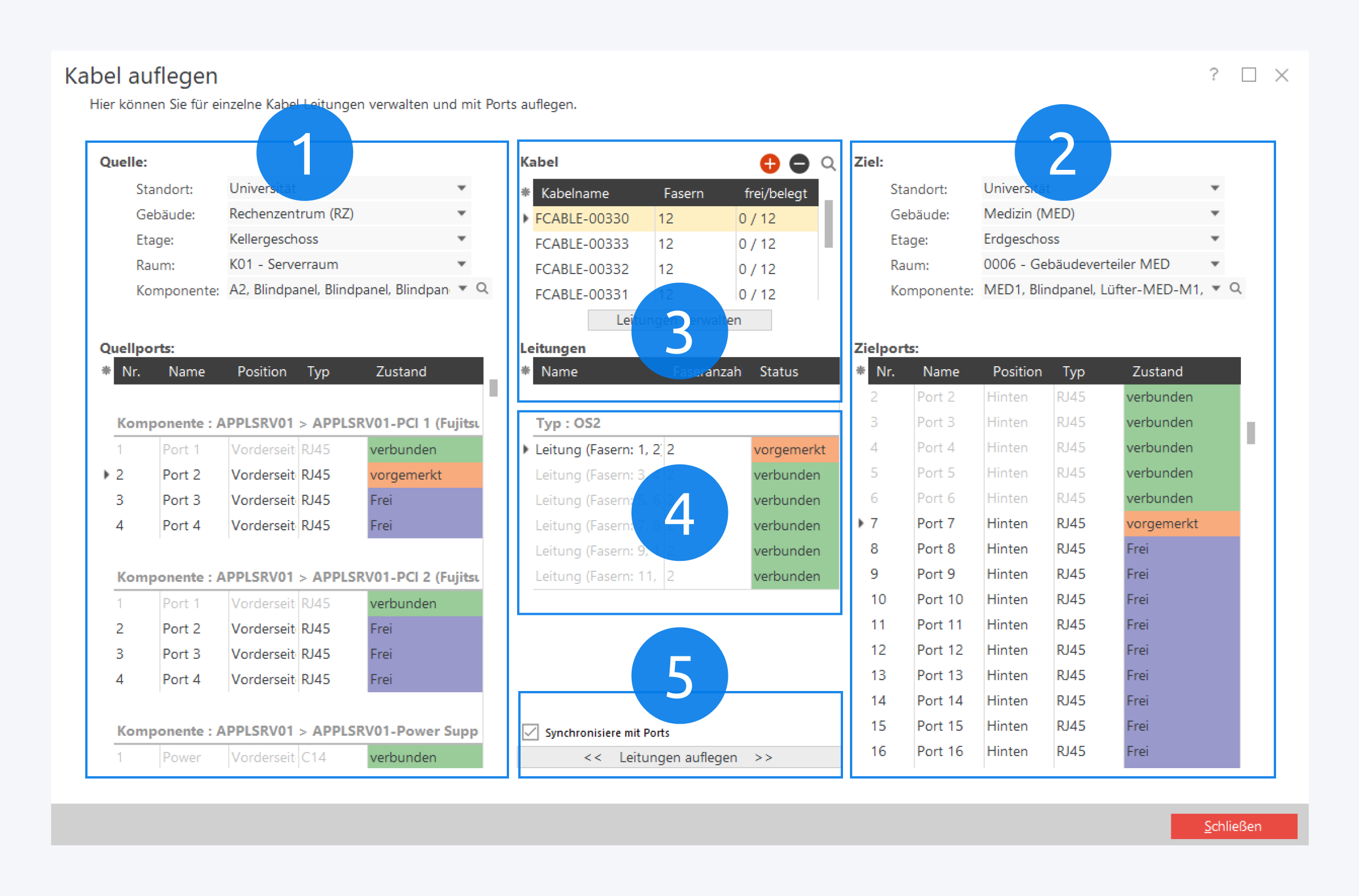

Wählen Sie zunächst auf der linken Seite (1) die Quellkomponenten aus und merken Sie per Doppelklick die gewünschten Ports zum Verbinden vor. Verfahren Sie genauso mit den Zielports auf der rechten Seite (2).
In der Mitte befindet sich oben die Kabelübersicht (3). Hier werden alle Kabel angezeigt, die zwischen Quell- und Zielraum existieren. Über das Plus-Icon können Sie neue Kabel erstellen. Über Leitungen verwalten können Sie entscheiden, wie das Kabel in Leitungen unterteilt werden soll (siehe unten).
Nachdem das Kabel ausgewählt ist, können einzelne Leitungen per Doppelklick zum Verbinden vorgemerkt werden (4).
Sind Ports und Leitungen vorgemerkt, können mit einem Klick auf Leitungen auflegen (5) die Verbindungen hergestellt werden. Solange Synchronisiere mit Ports aktiv ist, werden die zugehörigen Ports hervorgehoben, wenn eine Leitung ausgewählt ist.
Leitungen verwalten
_02.png?inst-v=f1245147-b616-4101-98c2-c12a7cc79779)

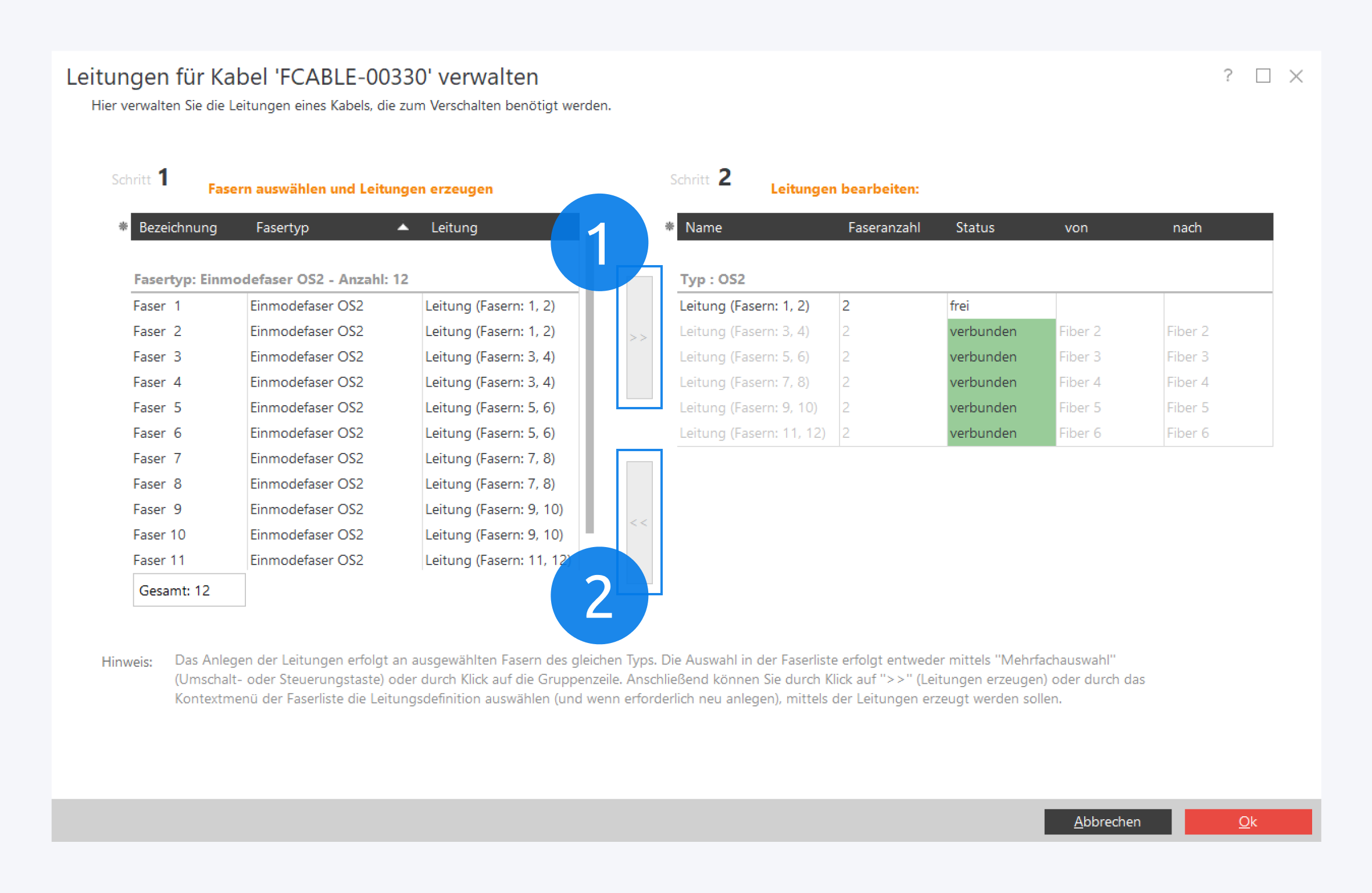

Wählen Sie zunächst die Adern/Fasern aus, die Sie für eine Leitung verwenden möchten. Über Shift und Strg können Sie mehrere Adern/Fasern zugleich auswählen. Klicken Sie anschließend auf >> (1), um eine entsprechende Leitung zu erstellen. Wenn Sie eine bestehende Leitung wieder freigeben möchten, wählen Sie sie aus und klicken auf << (2). Das ist nur möglich, wenn die Leitung aktuell nicht verwendet wird.
