Kabelinstanzen
Die Kabelinstanzverwaltung kann verwendet werden, um sich einen detaillierten Überblick über alle dokumentierten Auflege- und Patchkabel zu verschaffen.
Den Dialog erreichen Sie über Instanzverwaltung für existierende Kabel im Abschnitt Kabelverwaltung.
Über Suche enthaltene… im Kontextmenü eines beliebigen Objekts öffnen Sie eine vorgefilterte Liste aller Patch- oder Verlegekabel im Kontext des Objekts.
Kabelinstanzen

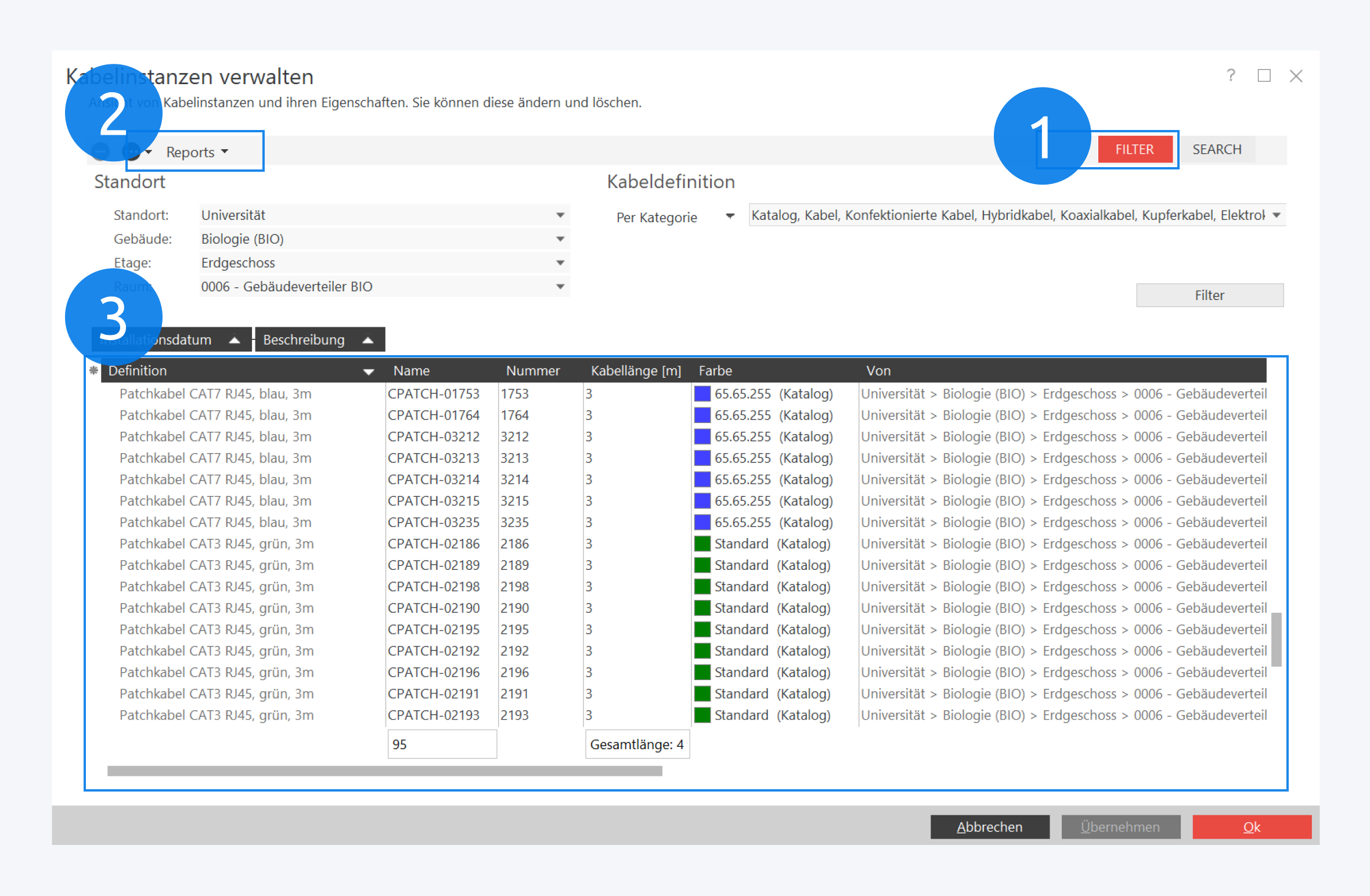

Hier finden Sie eine Liste aller Kabel, die beliebig nach Ort, Kategorie, Kabeldefinition und Tags gefiltert (1) werden kann.
Über die Suche ist es auch möglich, über den Namen oder andere Eigenschaften bestimmte Kabel zu finden.
Sie können Kabel entfernen, Namensregeln anwenden und die aktuelle Ansicht als Report speichern (2).
Im unteren Bereich werden die Filter- oder Suchergebnisse als Liste angezeigt. Die Spalten können nach Belieben umsortiert werden.
Instanzen verwalten
Über einen Klick auf das Stern-Icon gelangen Sie zur Feldauswahl, wo Sie entscheiden können, welche Spalten angezeigt werden.
Ziehen Sie einen Spaltenkopf nach oben, um die Ergebnisse nach dieser Eigenschaft zu gruppieren. Es kann auch nach mehreren Eigenschaften zugleich gruppiert werden.
Mit einem Doppelklick auf einen Eintrag, wird das zugehörige Kabel im Hintergrund geöffnet.

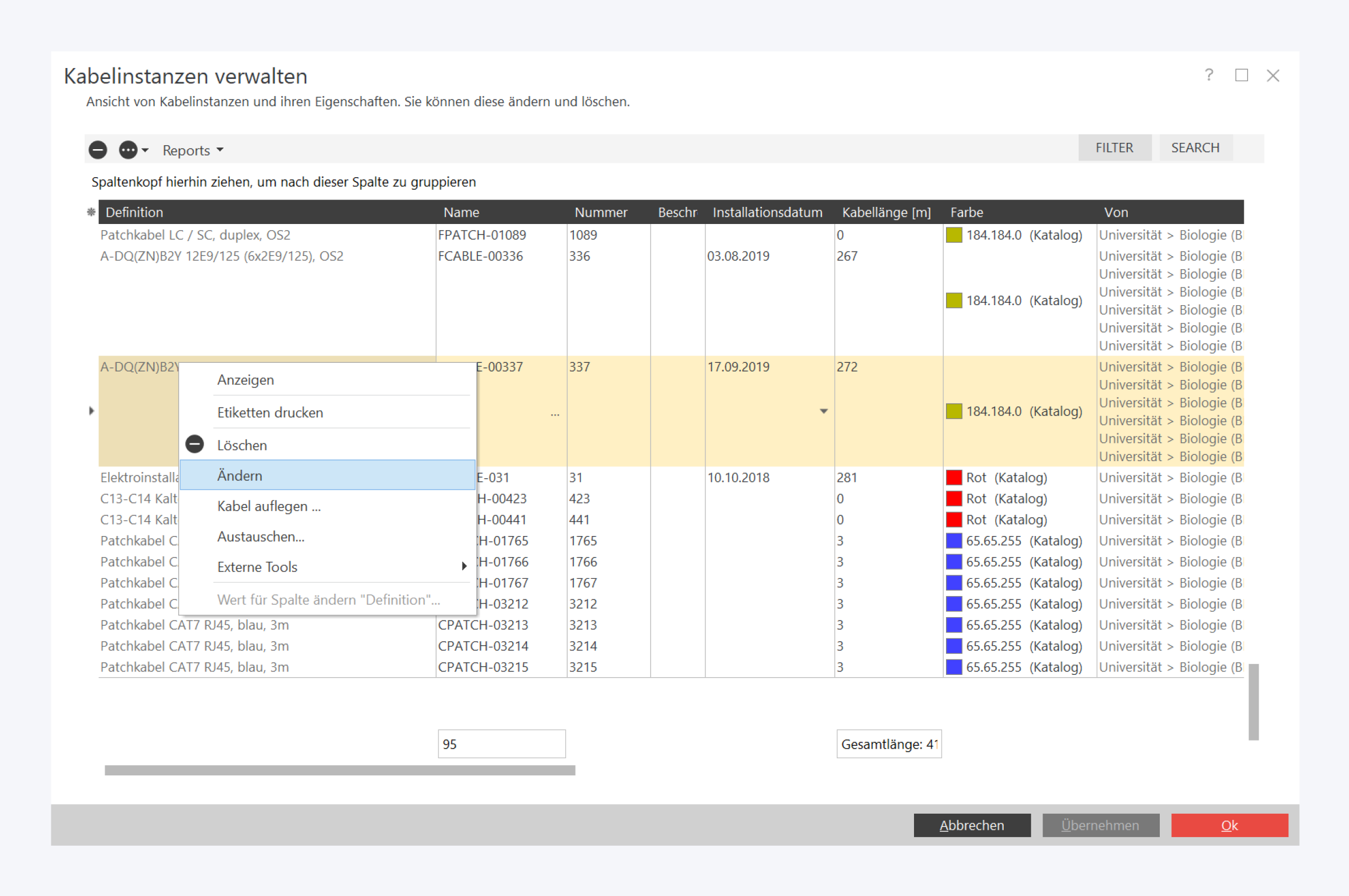

Kontextmenü
Anzeigen: Öffnet das ausgewählte Kabel im Hintergrund.
Etiketten drucken: Erzeugt Etiketten für die ausgewählten Objekte. Diese können gedruckt oder als PDF-Datei gespeichert werden.
Löschen: Entfernt die ausgewählten Kabel.
Ändern: Öffnet die Eigenschaften des Kabels.
Kabel auflegen: Öffnet den Kabel auflegen (erweitert)-Dialog, wo die Verbindungen des Kabels bearbeitet werden können.
Austauschen: Ersetzt die dem Kabel zugrunde liegende Kabeldefinition durch eine andere. Die Definition kann auch für mehrere Kabel zugleich ersetzt werden.
Externe Tools: Bietet Zugriff auf externe Applikationen.
Wert für Spalte ändern: Ändert für alle ausgewählten Objekte die ausgewählte Eigenschaft zu einem neuen, identischen Wert.
