Leitungstypen
In Pathfinder werden Leitungstypen verwendet, um zu definieren, wie viele Adern oder Fasern für eine Verbindung innerhalb eines Kabels verwendet werden. Wählen Sie Leitungstypen verwalten im Katalogbereich aus.
Die Pathfinder-Demo verfügt bereits über eine große Sammlung von vorgefertigten Leitungstypen. Sie können weitere erstellen oder aus dem Onlinekatalog importieren, sowie bestehende bearbeiten oder entfernen. Leitungstypen, die durch Kabeldefinitionen verwendet werden, können nur eingeschränkt bearbeitet werden.
Übersicht
Leitungstypen sind Vorlagen für Verbindungen unkonfektionierter Kabel. Für jeden Leitungstypen werden grundlegende Eigenschaften definiert, wie beispielsweise:
Anzahl von Adern/Fasern
Sichtbarkeit
Ader-/Fasertyp (z.B. Kupfer, Single Mode, Gradientenfaser)
Protokoll/Qualität (z.B. Geschwindigkeit, Wellenlänge)
Unter Leitungstypen verwalten finden Sie eine Liste aller Leitungstypen im lokalen Katalog.

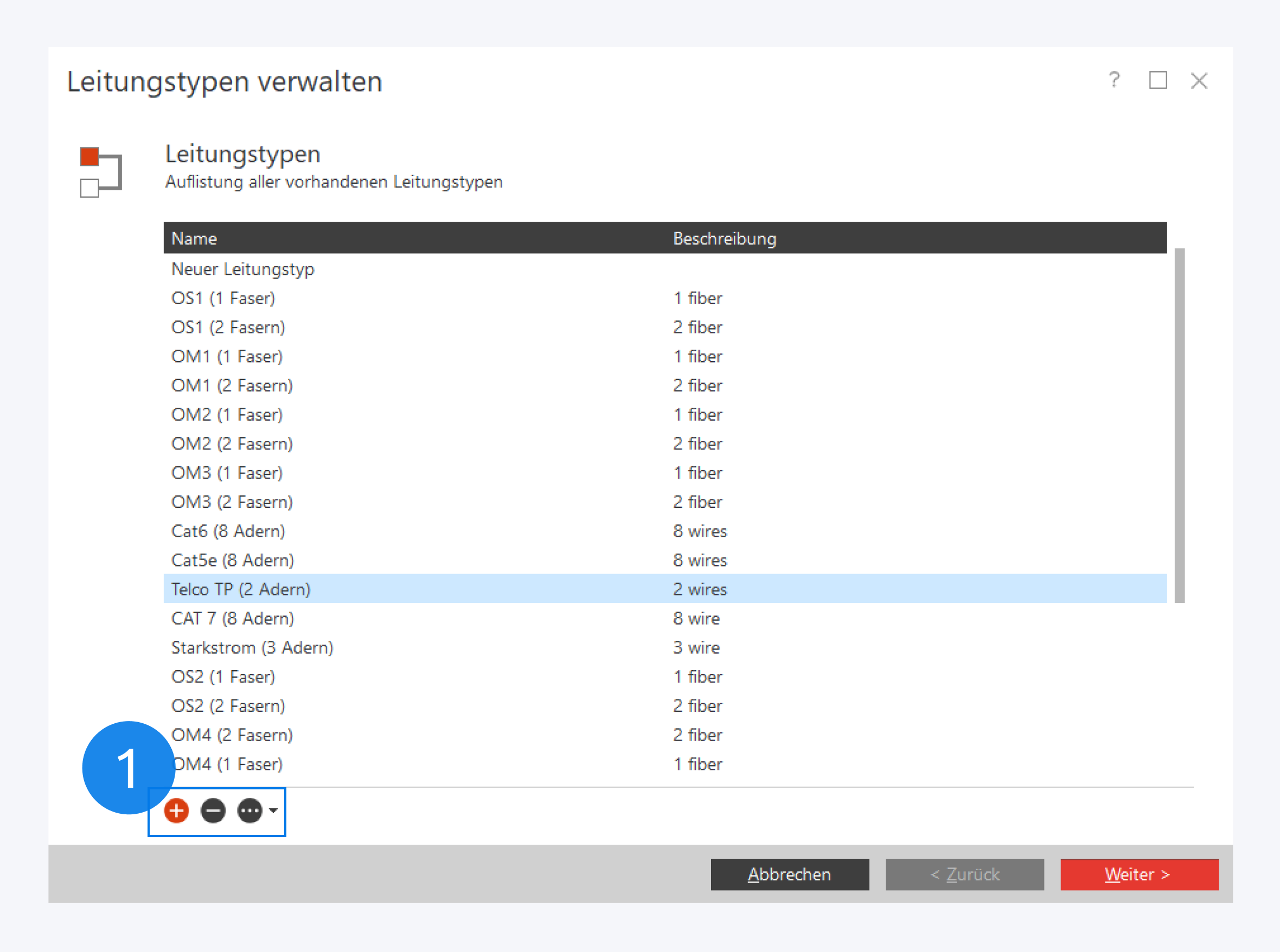

Mit den jeweiligen Icons können Sie neue Leitungstypen hinzufügen oder importieren und bestehende löschen (1). Doppelklicken Sie einen Leitungstypen, um ihn zu bearbeiten. Über einen Rechtsklick auf einen Leitungstypen, können Sie im Kontextmenü alle Kabeldefinitionen anzeigen, die ihn verwenden.
Das Importieren vorgefertigter Leitungstypen aus dem Onlinekatalog erleichtert die Dokumentation enorm. Wir empfehlen die Nutzung des Onlinekatalogs, um Inkonsistenz und Redundanz zu vermeiden.
Leitungstyp erstellen
Geben Sie zunächst den gewünschten Namen an (1) und spezifizieren Sie sowohl Anzahl, als auch Typ der Adern/Fasern. Zusätzlich können Sie die Sichtbarkeit ändern und eine Beschreibung hinzufügen. Hinterlegen Sie anschließend die passenden Qualitäten (2). Mit einem Klick auf Fertigstellen schließen Sie den Vorgang ab.
Leitungstypen importieren

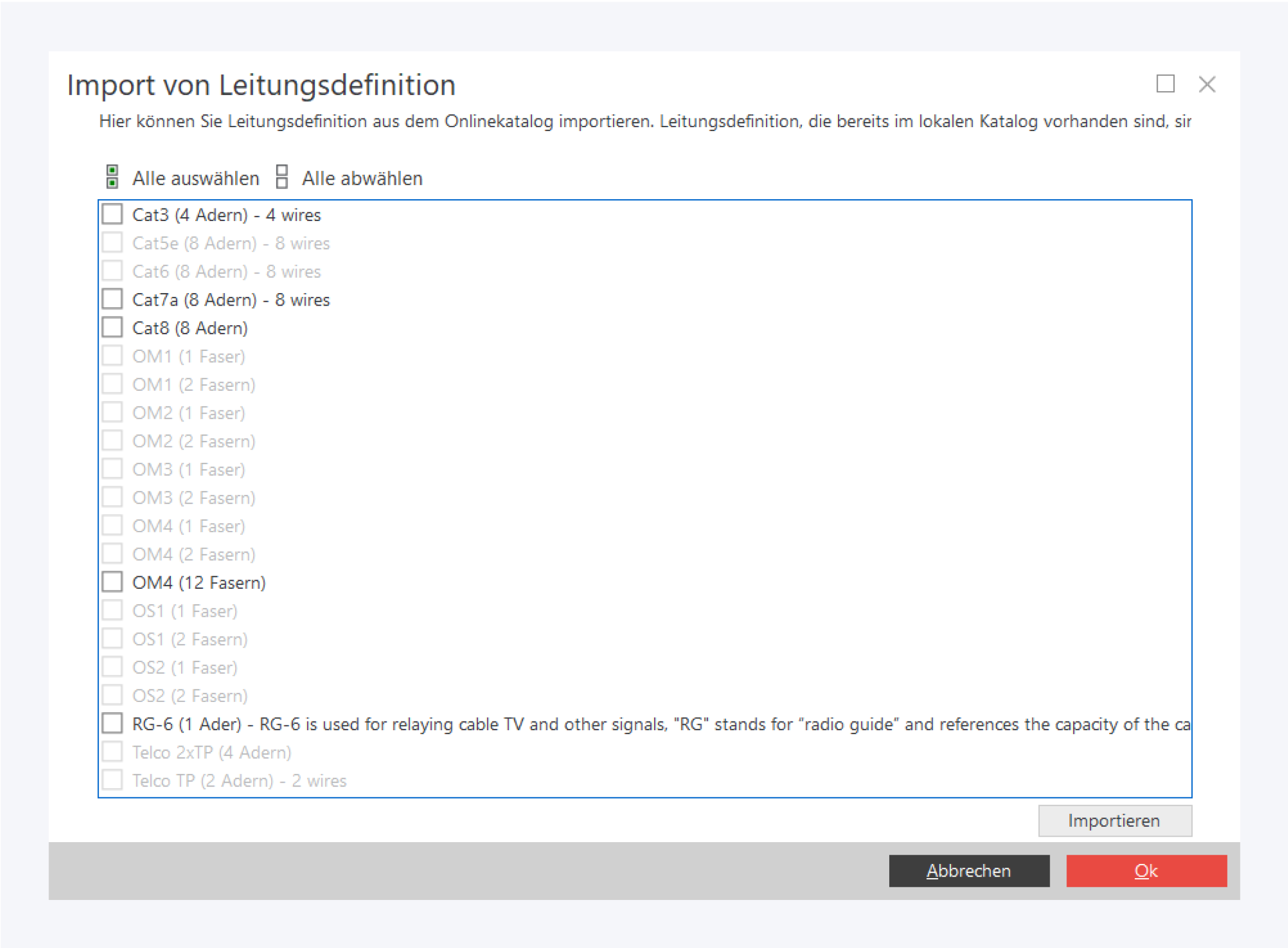

Wählen Sie im Importdialog alle benötigten Leitungstypen aus und klicken Sie auf Importieren. Leitungstypen, die bereits im lokalen Katalog zur Verfügung stehen, werden ausgegraut dargestellt.
Bevor Sie neue Leitungstypen erstellen, prüfen Sie bitte, ob sie bereits im Onlinekatalog bereitgestellt wurden.
