Kabel hinzufügen

Mithilfe dieses Dialogs können Sie größere Kabel zwischen Räumen erstellen, ohne direkt Port-zu-Port-Verbindungen herzustellen.

Wählen Sie Kabel hinzufügen im Bereich Kabelverwaltung aus.

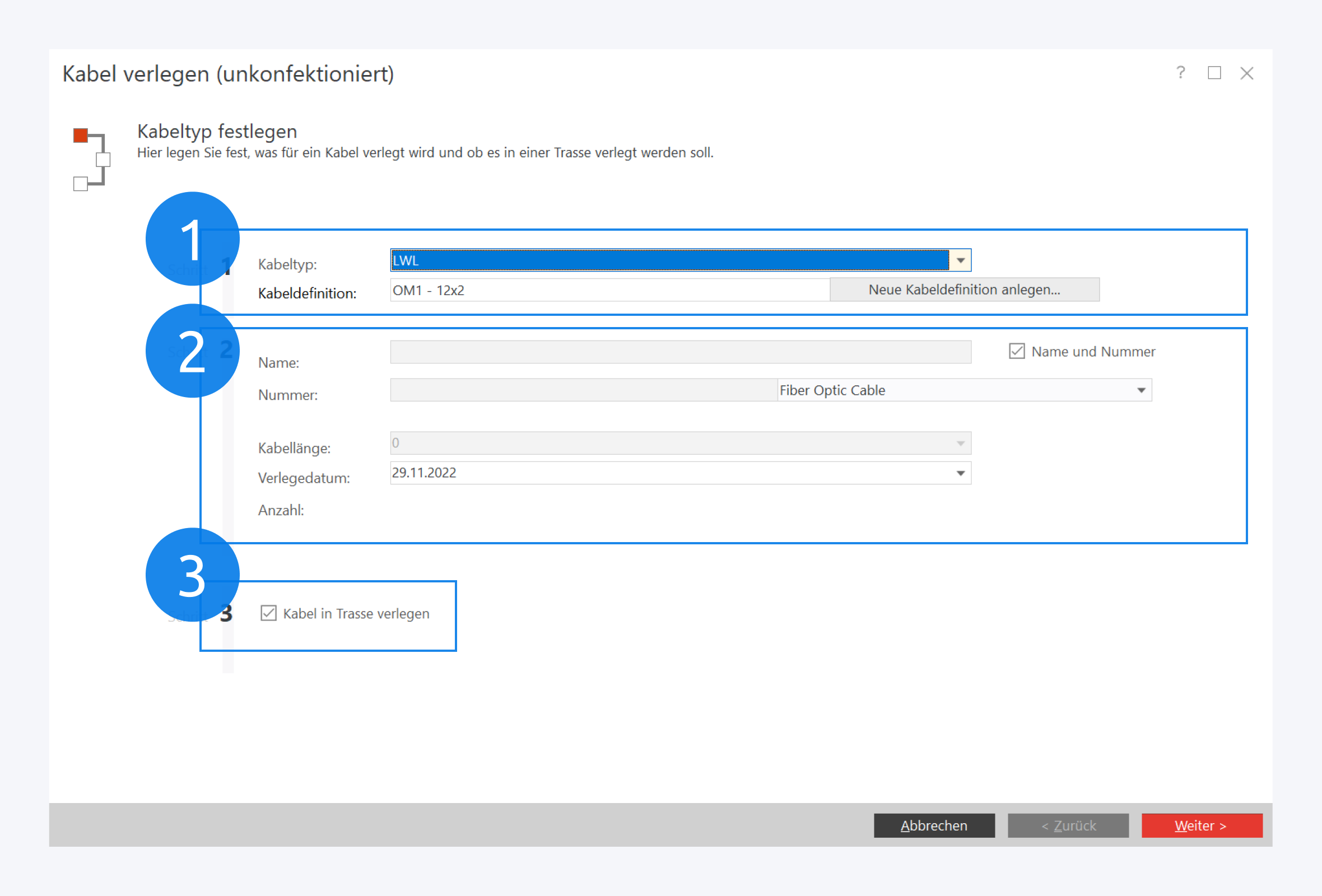

Kabel wählen

Wählen Sie zunächst den Kabeltypen, sowie die genaue Kabeldefinition aus (1). Wenn nötig, können Sie eine neue Kabeldefinition erstellen.

Typischerweise werden Kabelname und -nummer automatisch vergeben (2). Wenn Sie stattdessen eine manuelle Vergabe wünschen, entfernen Sie das entsprechende Häkchen.

Im letzten Schritt entscheiden Sie, ob das Kabel in eine Trasse oder frei verlegt werden soll. (3).

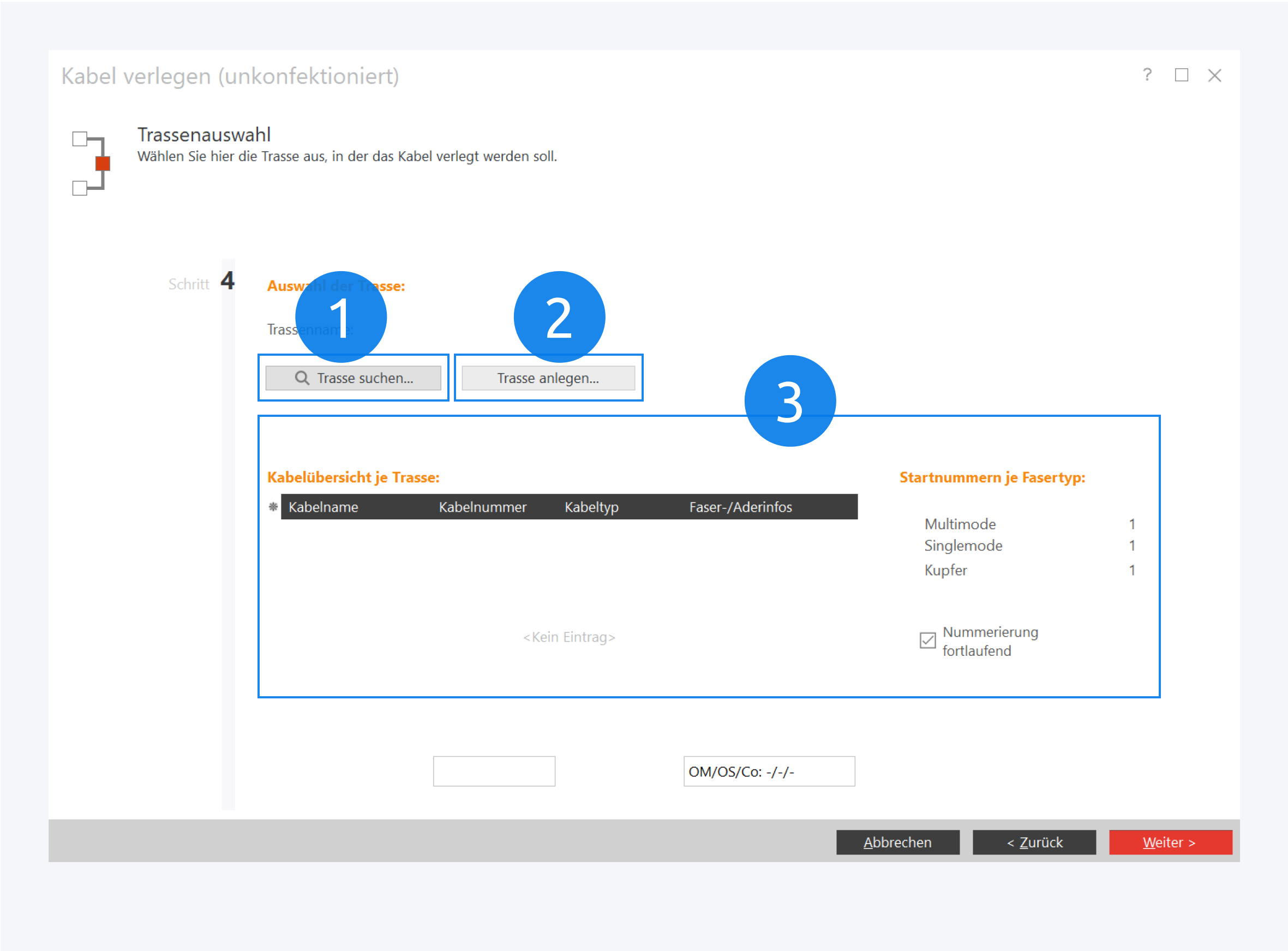

Trassenauswahl

Wenn Sie sich dafür entschieden haben, das Kabel in eine Trasse zu verlegen, müssen Sie nun die Trasse auswählen. Dies geschieht über die Trassensuche (1). Wenn die Trasse noch nicht existiert, können Sie sie erstellen (2).

In der Kabelübersicht (3) erhalten Sie Informationen zu den bereits in dieser Trasse verlegten Kabel.

Nach einem Klick auf Weiter erhalten Sie eine Übersicht über das neue Kabel. Klicken Sie auf Fertigstellen, um den Vorgang abzuschließen.

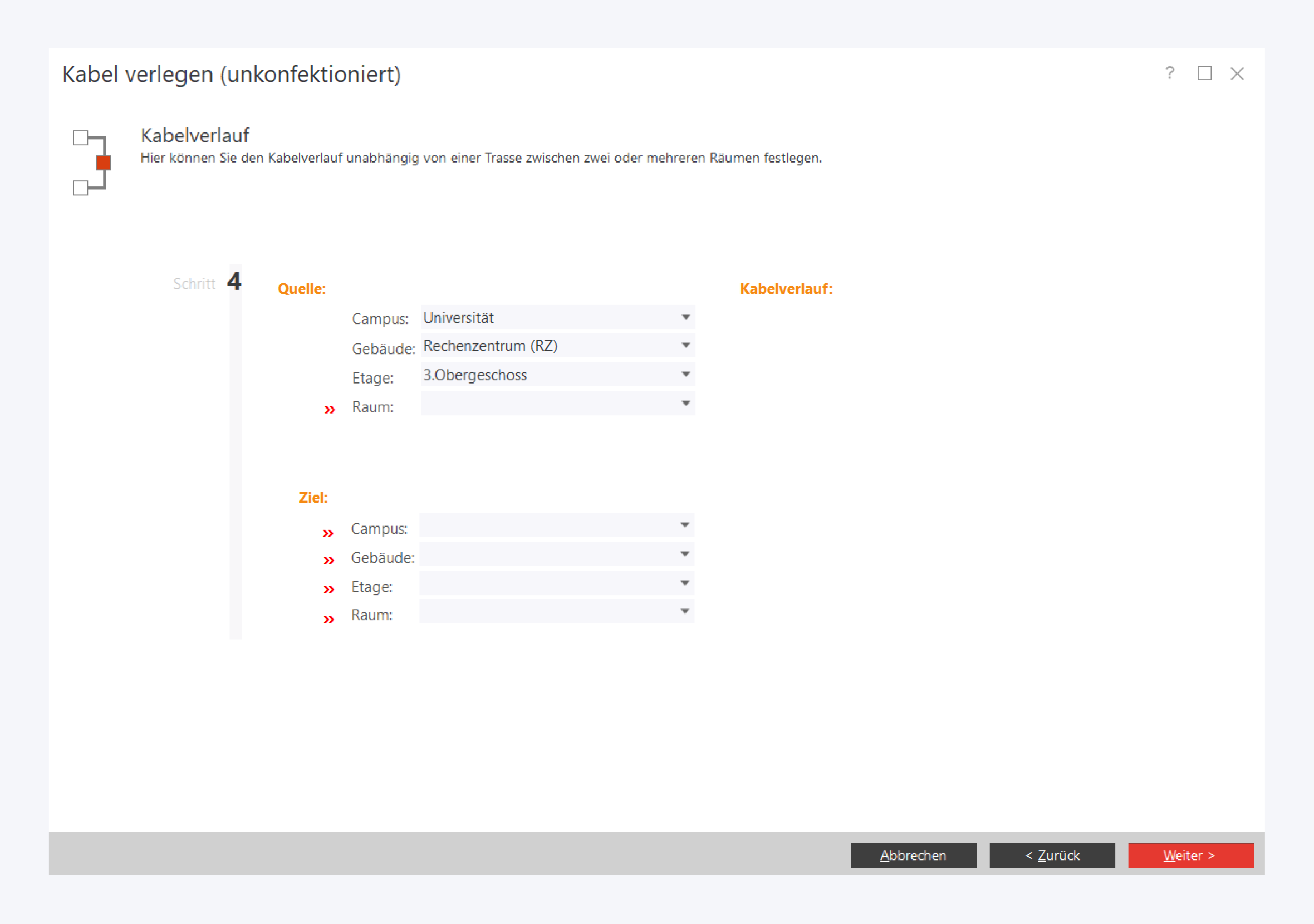

Raumauswahl

Für Kabel, die nicht in eine Trasse verlegt werden sollen, müssen Quell- und Zielraum angegeben werden. Klicken Sie anschließend auf weiter, um zu einer Übersicht für das neue Kabel zu gelangen. Mit einem Klick auf Fertigstellen schließen Sie den Vorgang ab.

Abschließend wird Ihnen angeboten, das Kabel direkt aufzulegen. Mehr Informationen dazu finden Sie hier.
