VLANs

VLANs sind in Pathfinder mithilfe unseres intuitiven, transitiven Tag-Systems umgesetzt.

Öffnen Sie den VLAN-Abschnitt im IPAM-Tab in der Sidebar, um VLANs zu verwalten.

VLAN-Abschnitt

Sie können neue VLANs und Gruppen erstellen (1).

VLANs aus der Liste können angepasst oder Komponenten und Ports zugewiesen werden (2).

Sie können einfach zwischen VLAN-Verwaltung und IPAM umschalten (3).

VLANs per Drag&Drop zuweisen

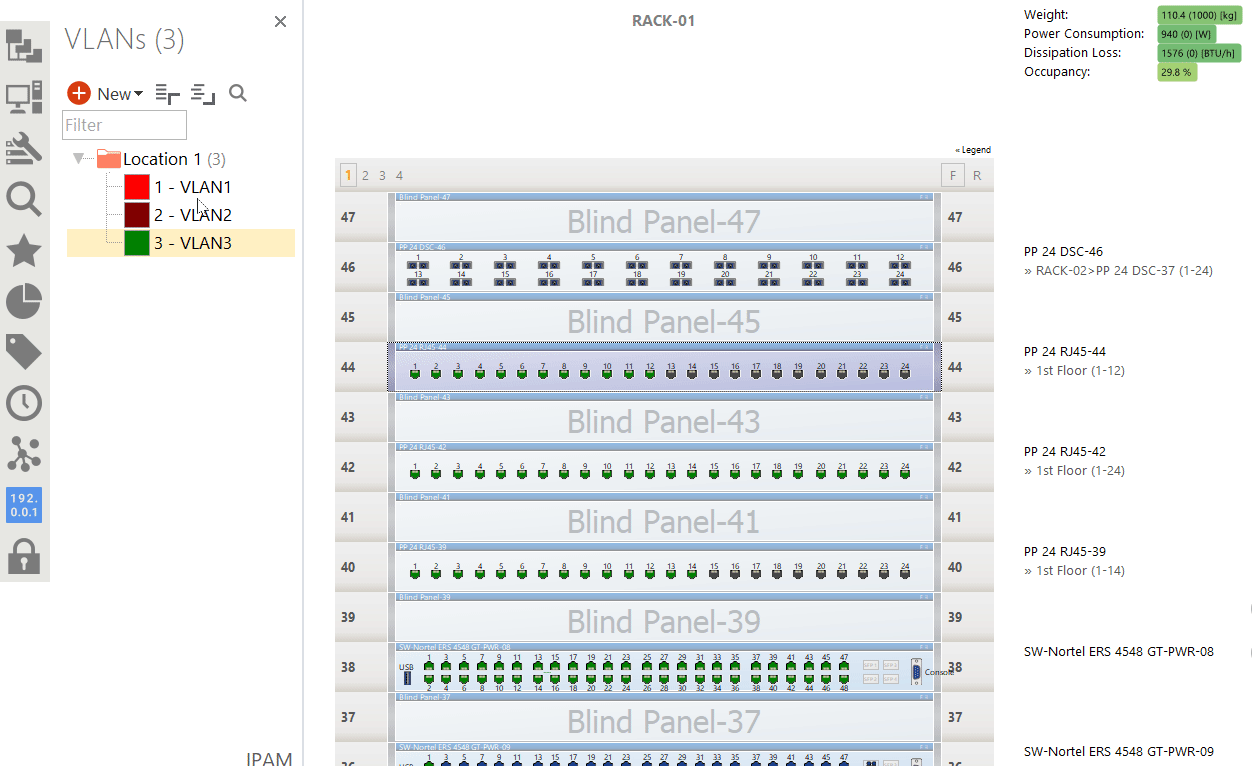

VLANs können intuitiv per Drag&Drop zugewiesen werden. Ziehen Sie das gewünschte VLAN mit der Maus aus der Sidebar auf eine Komponente oder einen Port.

Zugewiesene VLANs werden entlang des Netzwegs vererbt und sind Teil von Reports.

VLANs erstellen

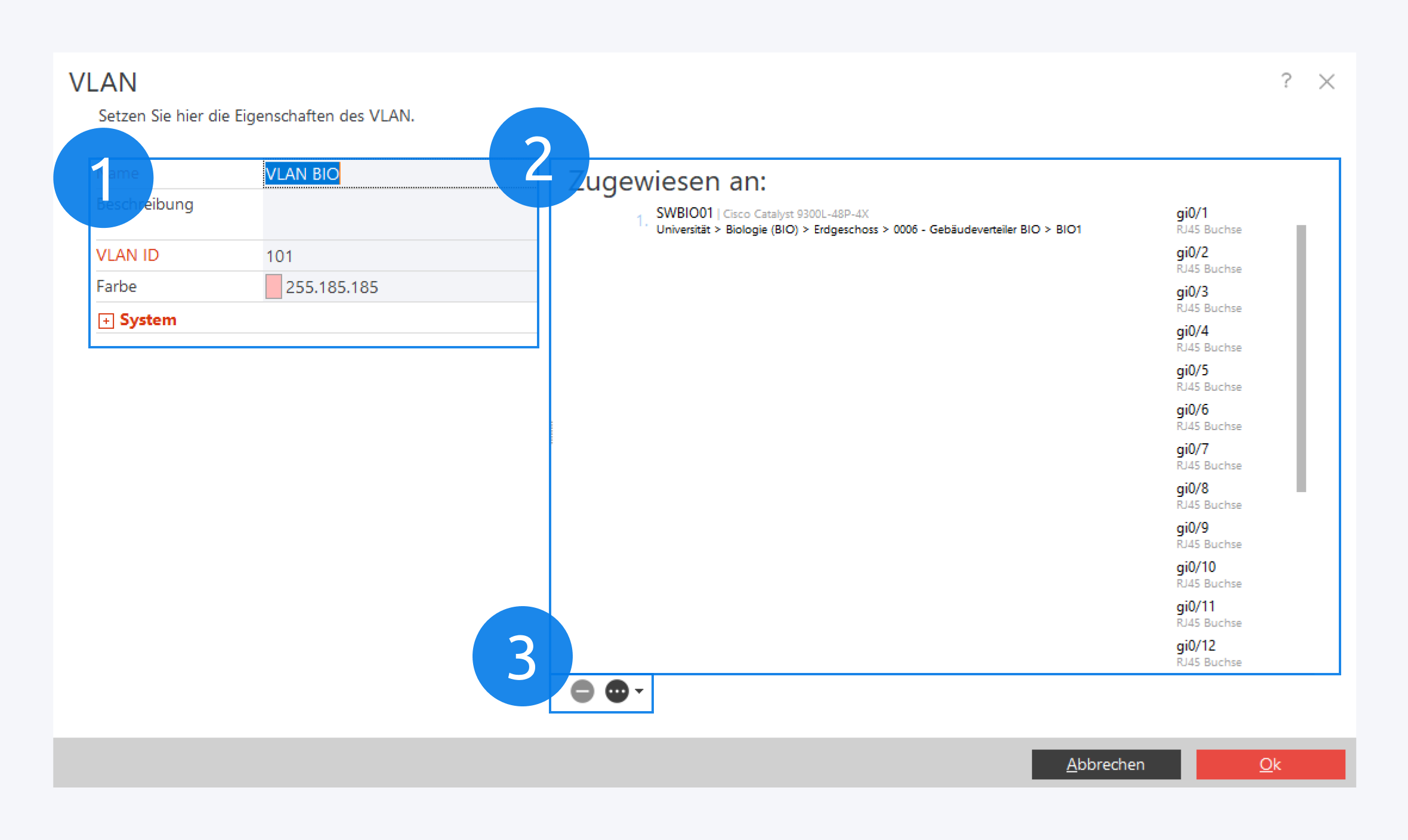

Auf der linken Seite befinden sich der Name, die Beschreibung und die ID des VLANs. Außerdem die Farbe, mit der das VLAN abgebildet wird (1).

Auf der rechten Seite wird eine Liste der Objekte, denen das VLAN zugewiesen ist, angezeigt (2).

Unten können Sie Zuweisungen löschen oder Instanzlisten zum VLAN anzeigen (3).

Klicken Sie auf Ok, um den Vorgang abzuschließen.

VLAN-Tags zuweisen

Tagverwaltung

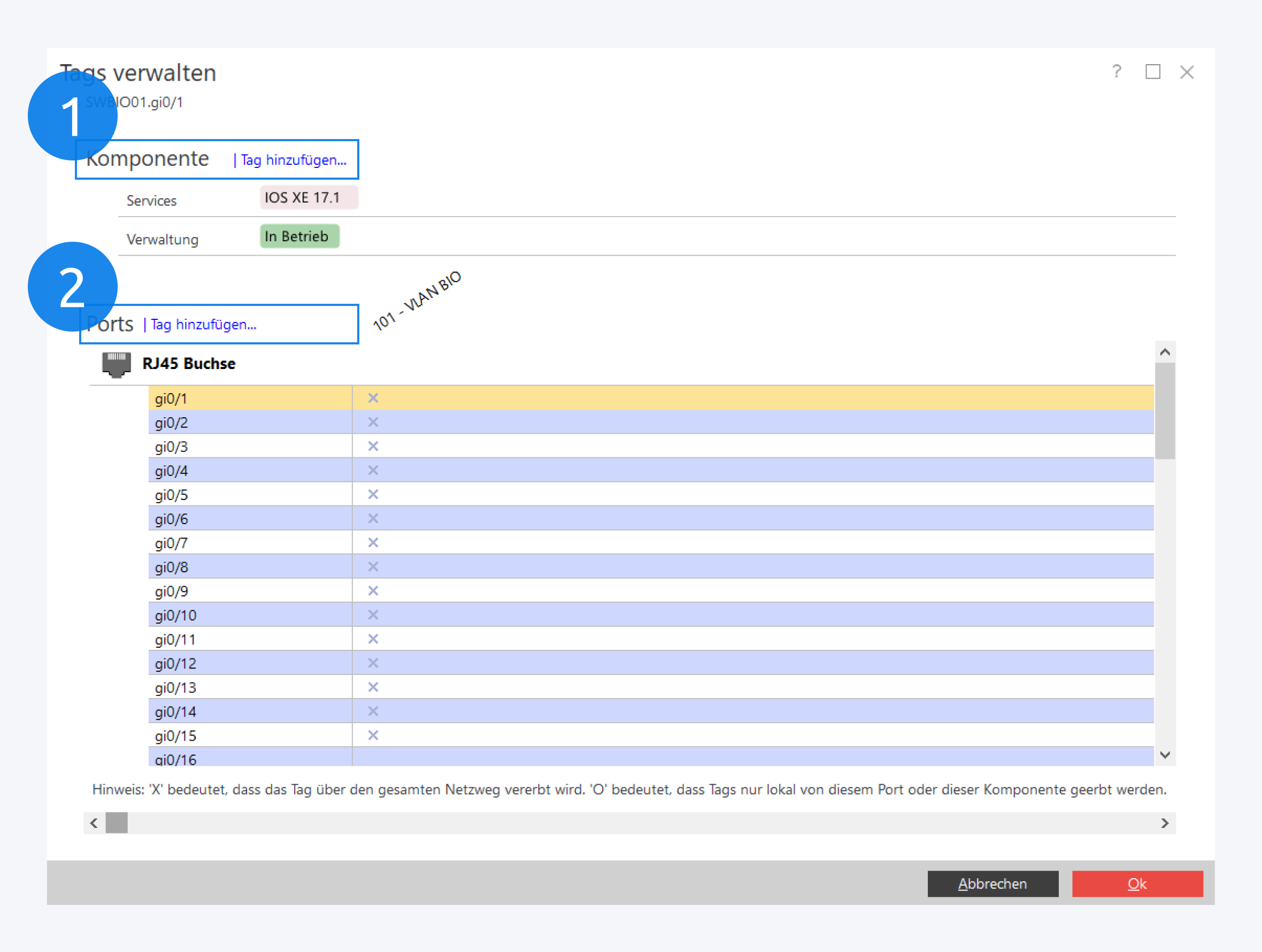

VLANs können über das Kontextmenü von Komponenten verwaltet werden, wenn Sie Tags verwalten auswählen.

Hier können Sie VLANs zur Komponente zuweisen (1). Unterhalb befindet sich eine Liste aller Ports der Komponente (2). Auch Ihnen können VLANs zugewiesen werden.

Tags auswählen

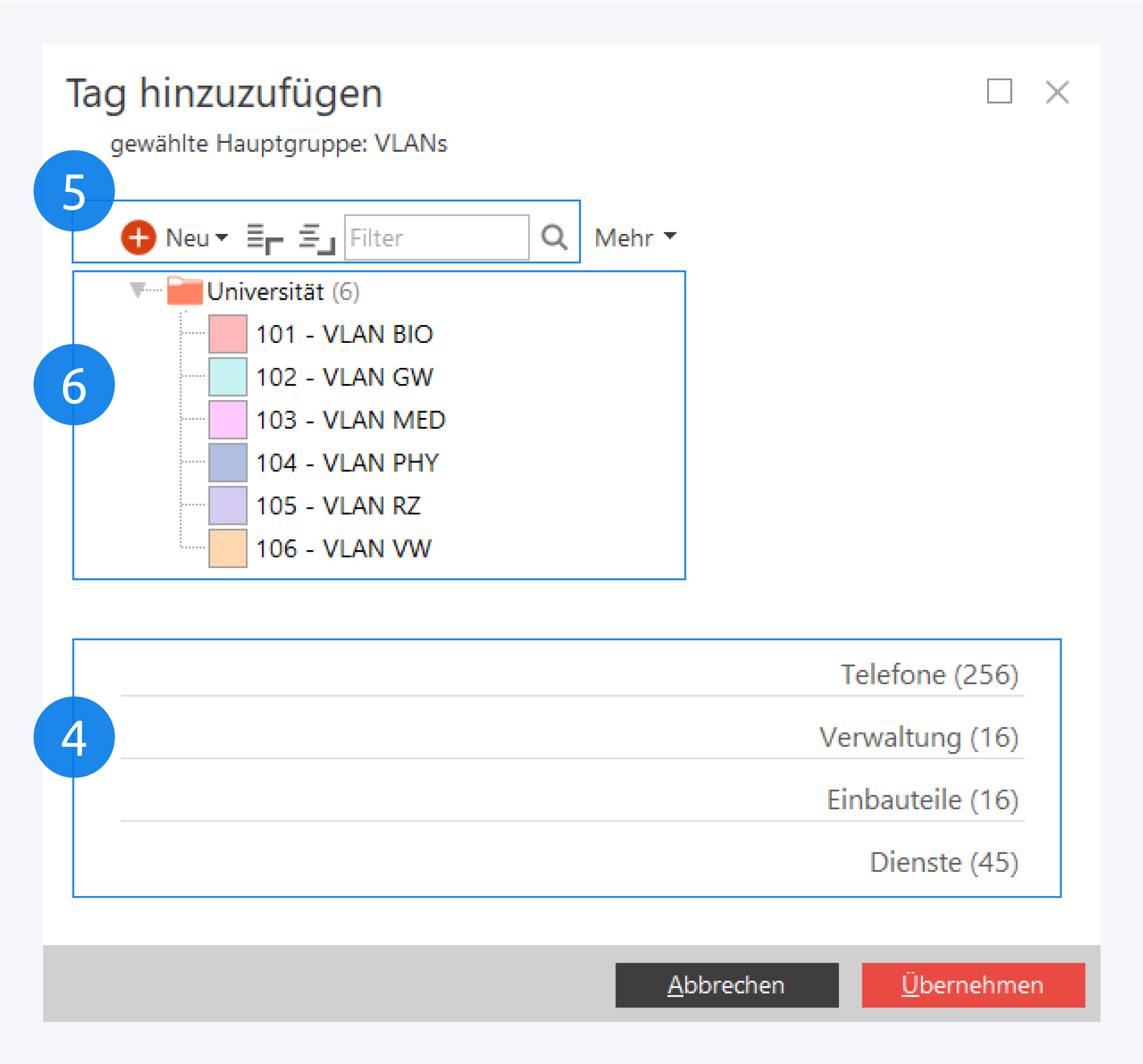

Wählen Sie im Tag hinzufügen-Dialog zunächst die VLAN-Hauptgruppe (4) und wählen Sie das VLAN aus, dass Sie hinzufügen möchten (6). Sie können hier auch neue VLANs und Gruppen erstellen oder die Ansicht filtern (5).
