Verlegekabel

Verlegekabel in Pathfinder verbinden die rückseitigen Ports mehrerer Komponenten. Diese Verbindungen können über Raumgrenzen hinweg erstellt werden und beispielsweise ein Patchpanel mit einer Datendose oder auch verschiedene Gebäude miteinander verbinden. Verlegekabel können in Trassen verlegt werden und pro Seite mit mehreren Ports oder sogar verschiedenen Komponenten verbunden werden.

Verlegekabel erstellen

Den Dialog öffnen

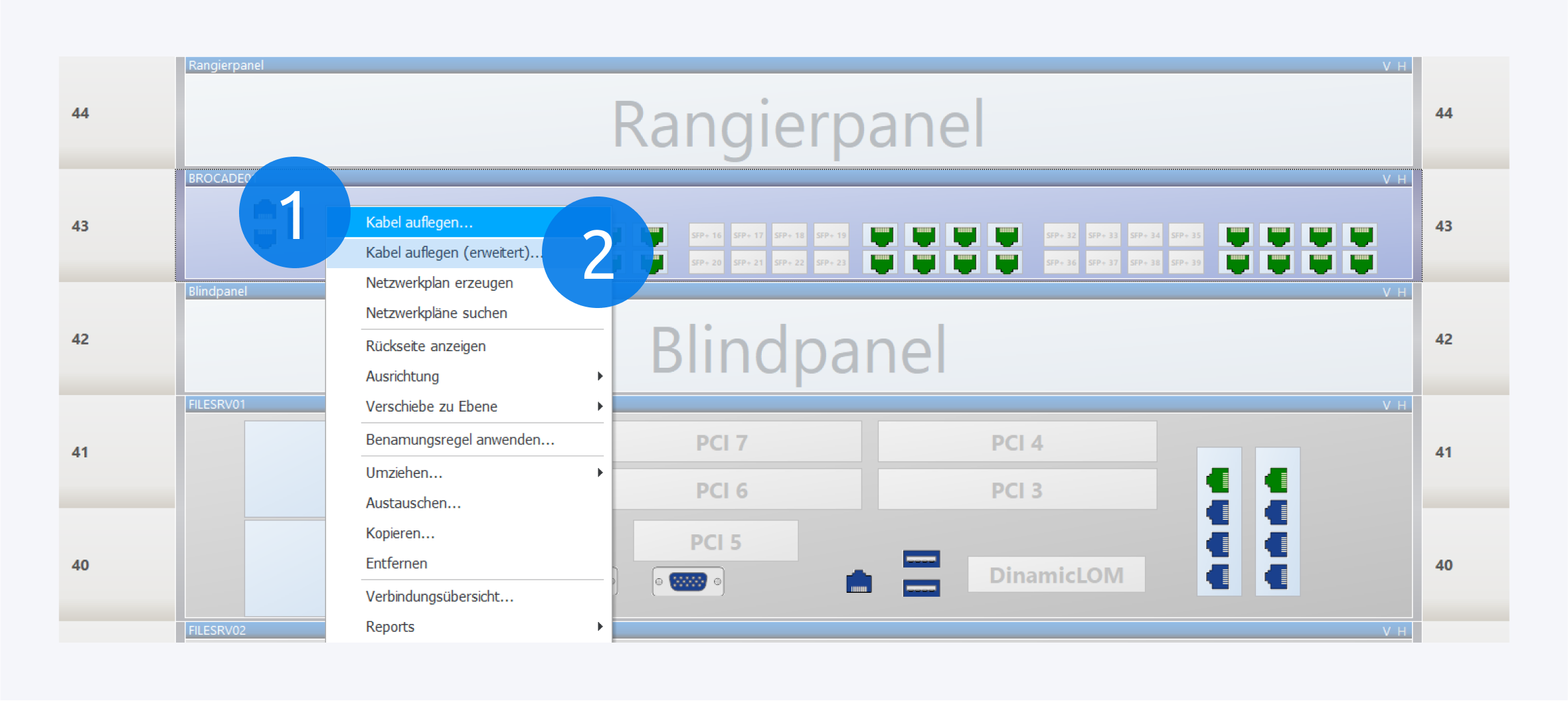

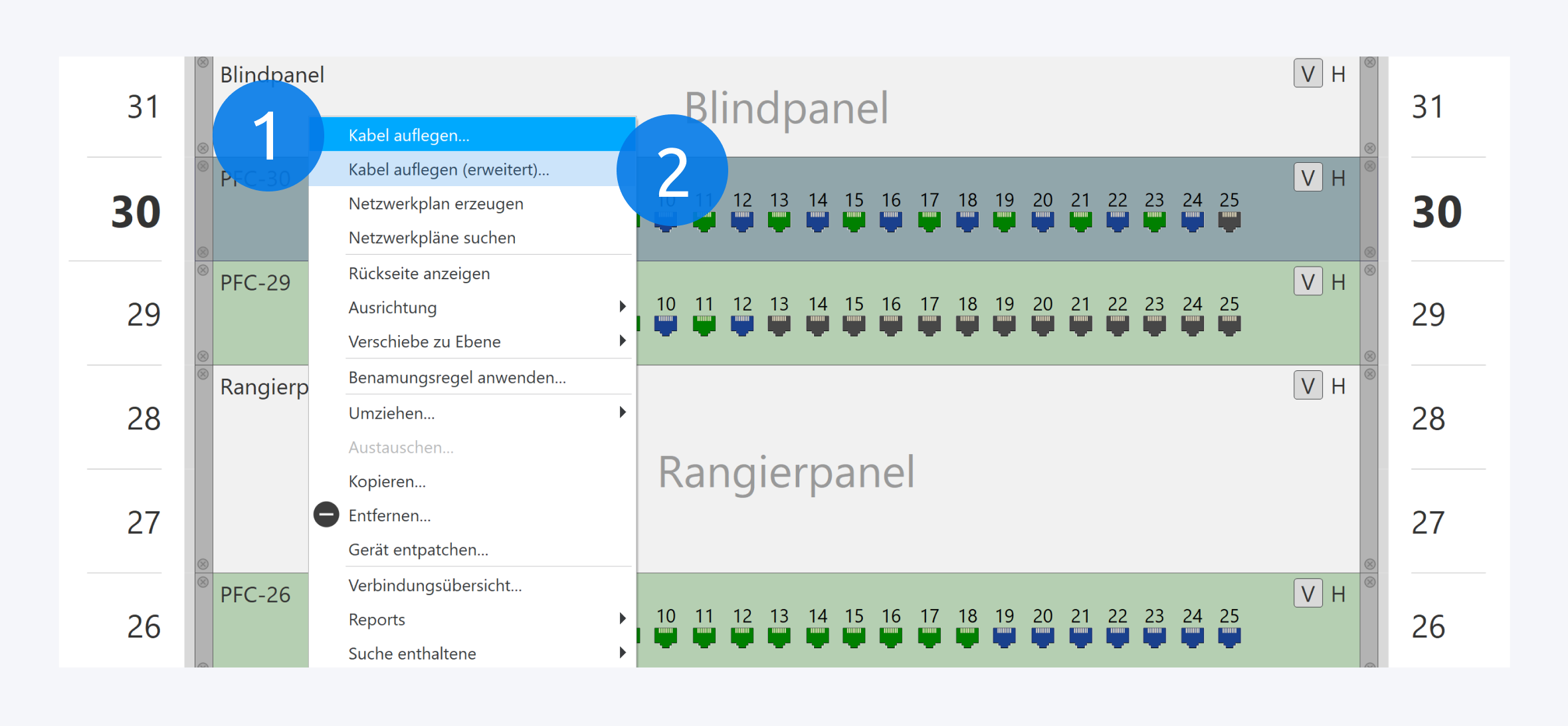

Rechtsklicken Sie auf eine Komponente und wählen Sie im Kontextmenü Kabel auflegen… (1).

Im sich öffnenden Dialog können Sie simple Verlegekabelverbindungen herstellen.

Über Kabel auflegen (erweitert)… (2) können Sie komplexere Verbindungen mit direkter Kontrolle über Leitungen, Adern oder Fasern und deren Verwendung erstellen.

Komponenten und Ports auswählen

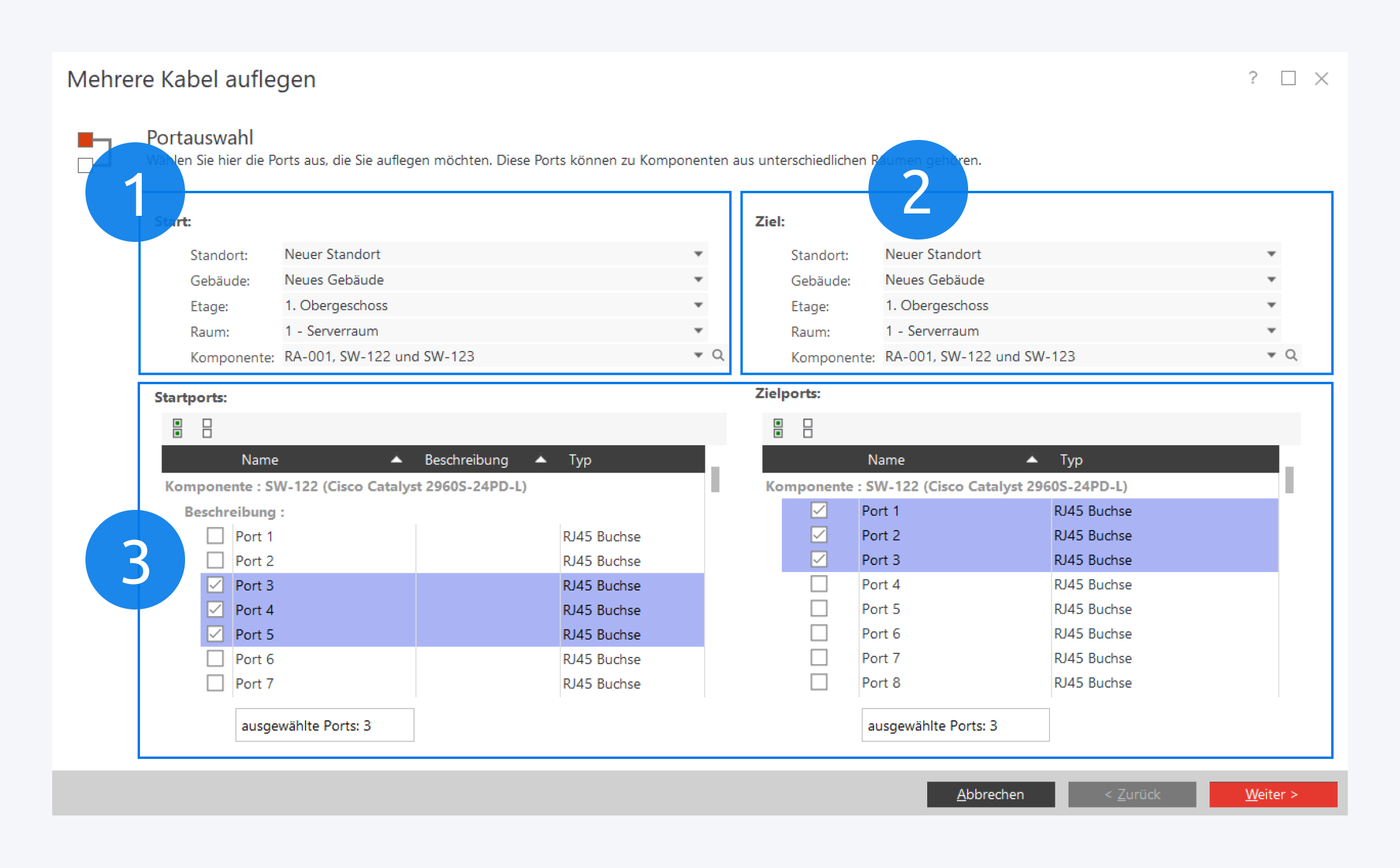

Die Startkomponente (1) ist die, von der aus der Dialog geöffnet wurde. Wählen Sie nun die Zielkomponente (2) aus.

Nach Auswahl der Komponenten werden unterhalb (3) die verfügbaren Ports angezeigt. Selektieren Sie nun die Ports, die sie miteinander verbinden möchten und klicken anschließend auf Weiter. Die Anzahl von Start- und Zielports muss identisch sein.

Kabeldefinition auswählen

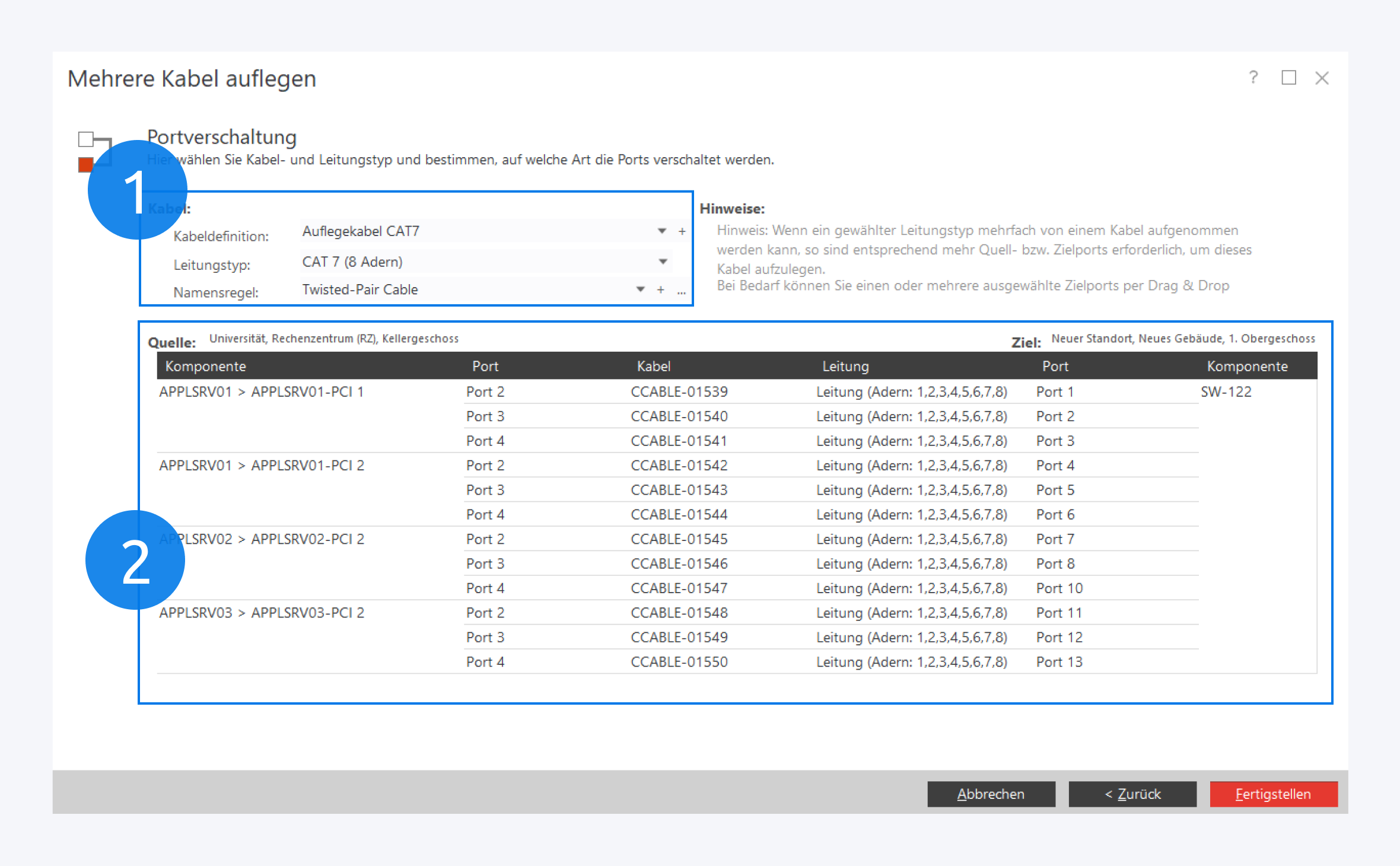

Nun muss die Kabeldefinition ausgewählt werden (1). Ist die gewünschte Kabeldefinition im lokalen Katalog noch nicht verfügbar, können Sie diese aus dem Onlinekatalog importieren.

Per Drag&Drop können Sie anpassen, welche Ports miteinander verbunden werden sollen, indem Sie einen Quellport auf den gewünschten Zielport ziehen (2). Sind alle angezeigten Verbindungen korrekt, schließen Sie den Vorgang mit einem Klick auf Fertigstellen ab.

Netzwegübersicht

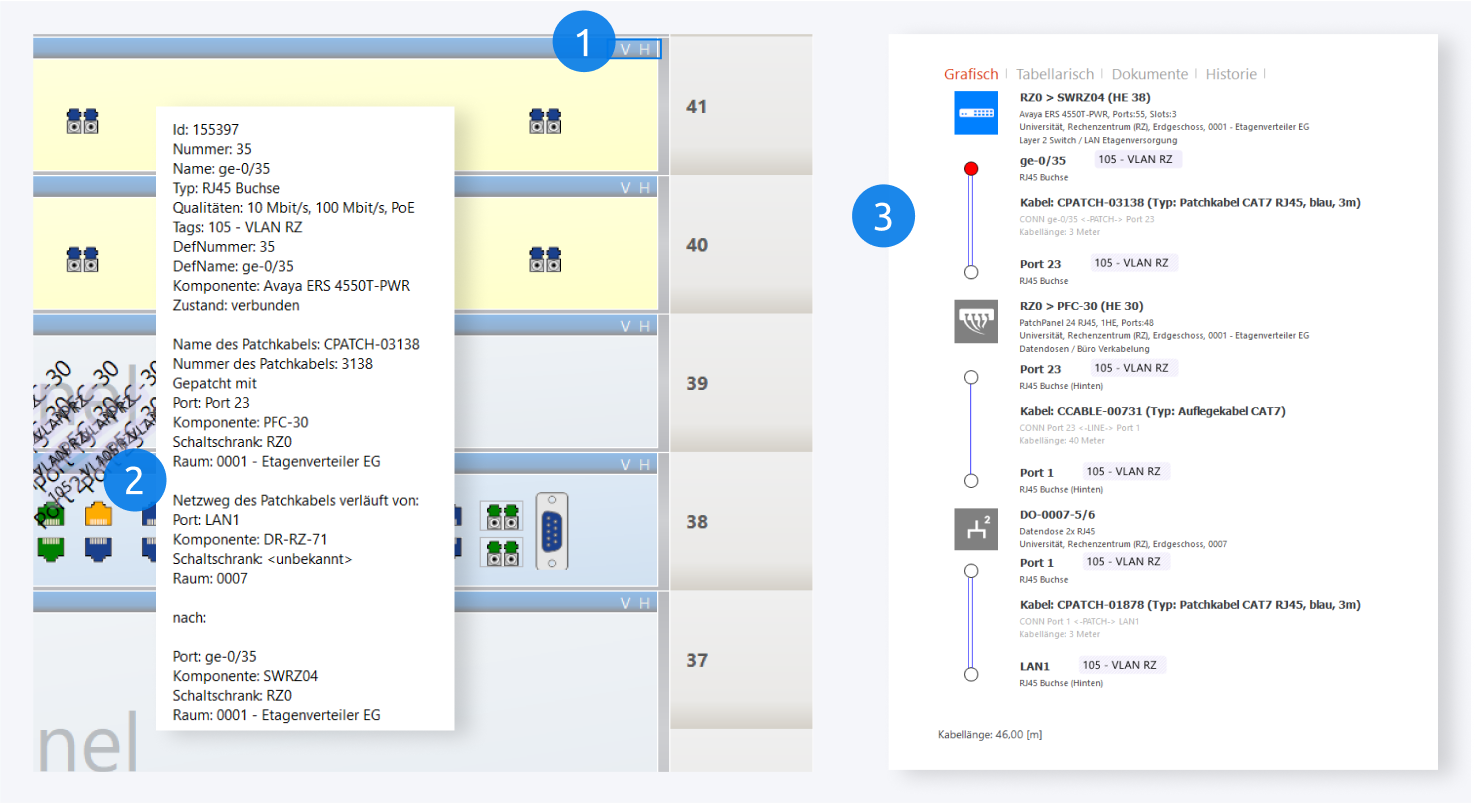

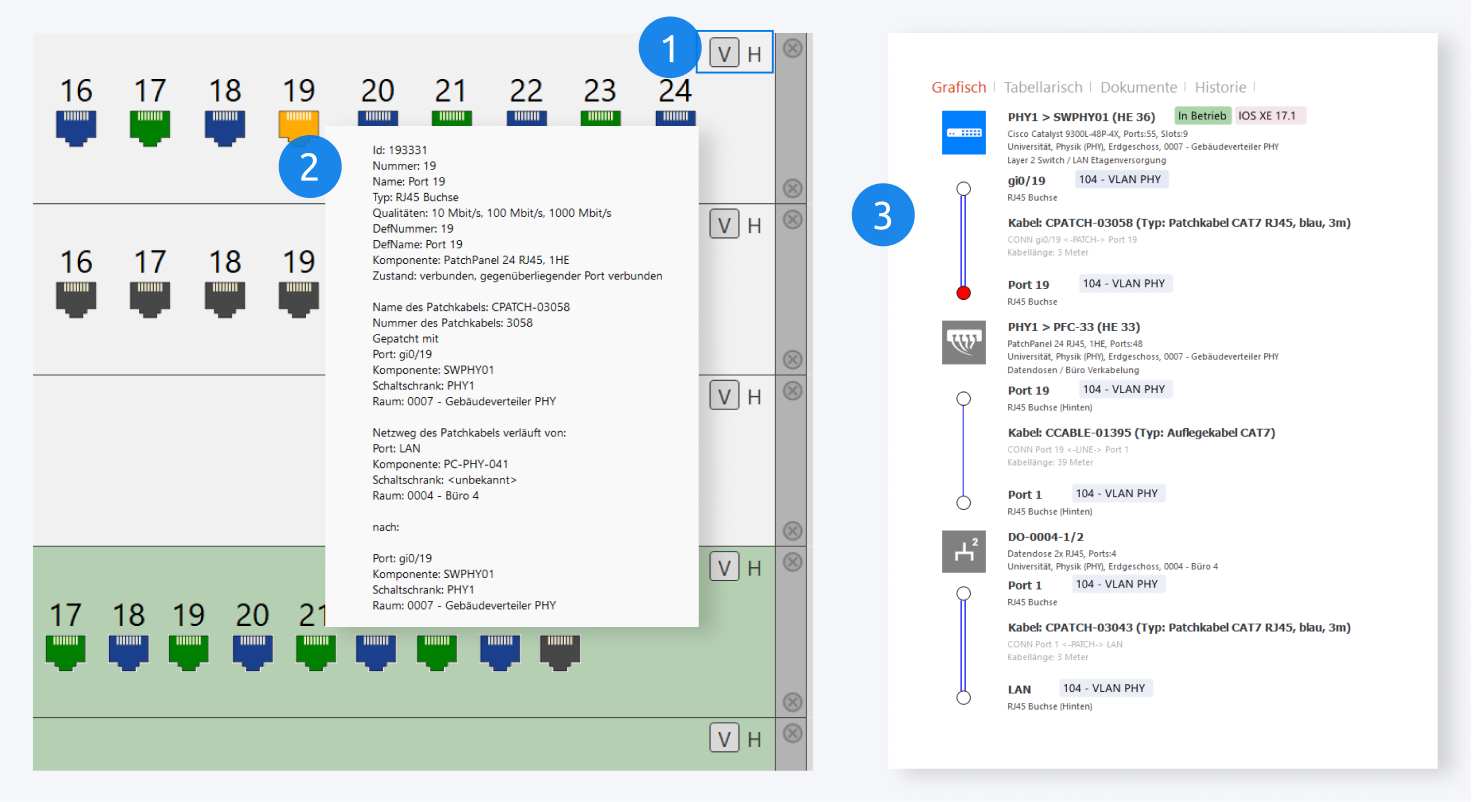

Klicken Sie auf H (1), um vorübergehend die Rückseite der Komponente anzuzeigen.

Bewegen Sie die Maus über einen Port, um Informationen zum Port und seinen Verbindungen anzuzeigen (2).

Ein Doppelklick auf einen Port öffnet die grafische Ansicht seines gesamten Netzwegs.

Tiefergehende Informationen zu Verlegekabelverbindungen in Pathfinder finden Sie hier.
