Verbindungsübersicht

Die Verbindungsübersicht bietet Informationen zu den Verbindungen und Netzwegen in einem Objekt. Sie kann über das Kontextmenü von Komponenten oder Infrastrukturobjekten geöffnet werden.

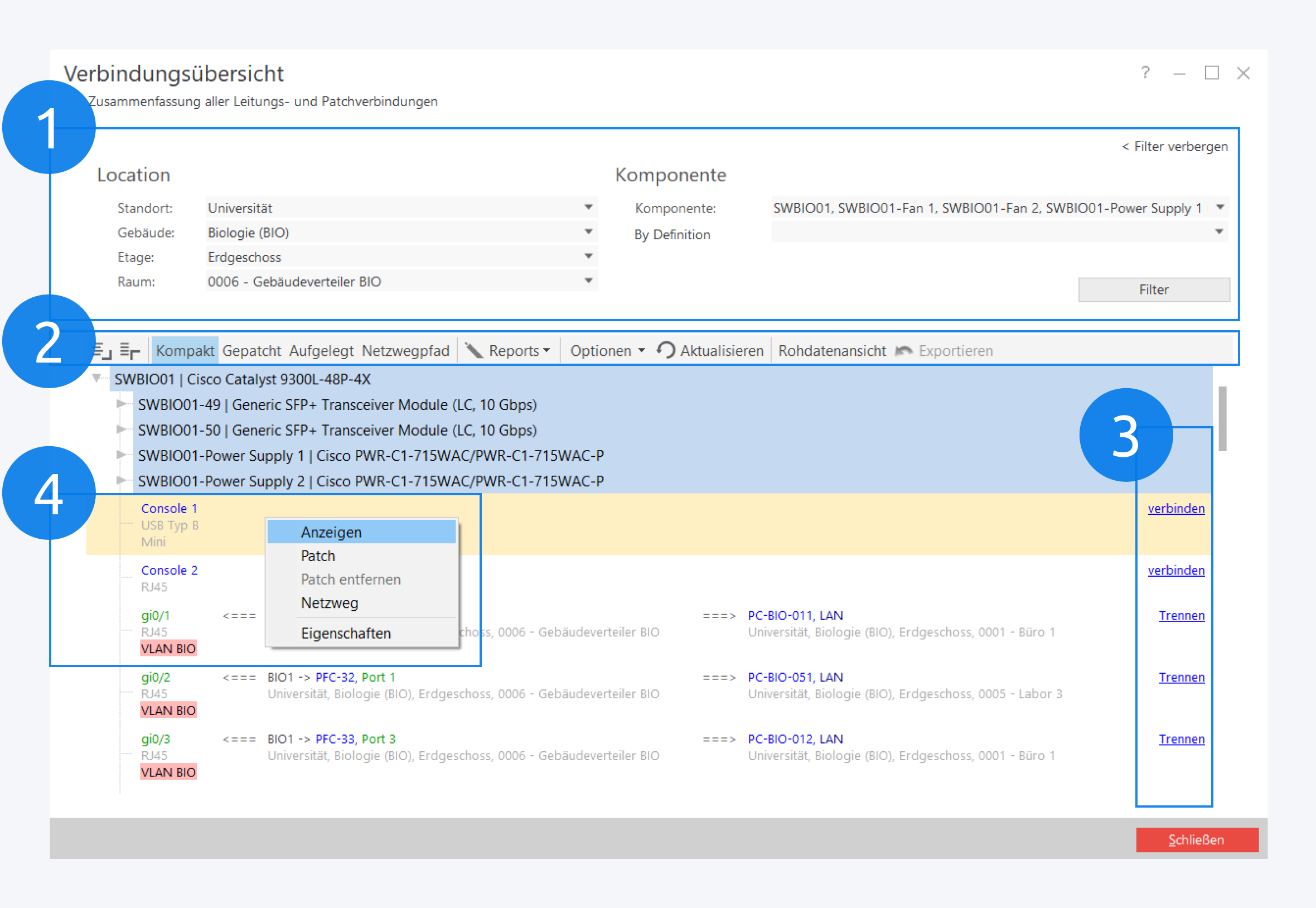

Im oberen Bereich können Sie nach Standort oder Komponententyp filtern (1).

Unterhalb werden die Ergebnisse angezeigt. Es gibt verschiedene Anzeigeoptionen (2), um gezielt Patch- oder Leitungsverbindungen oder Netzwege anzuzeigen.

Auf der rechten Seite können freie Ports verbunden und Verbindungen gelöst werden (3).

Im Kontextmenü eines Ports (4) stehen die folgenden Funktionen zur Verfügung:

• Anzeigen: Öffnet den Port im Hintergrund.

• Patch: Öffnet den Patchdialog für den ausgewählten Port.

• Patch entfernen: Entfernt die Patchverbindung des ausgewählten Ports.

• Netzweg: Öffnet den Netzweg.

• Eigenschaften: Öffnet die Porteigenschaften.
