Trasse hinzufügen

Es gibt verschiedene Wege, in Pathfinder neue Trassen hinzuzufügen. Wählen Sie Trasse hinzufügen entweder im Bereich Trassenverwaltung oder im Kontextmenü eines beliebigen Infrastrukturobjekt, vom Standort bis zum Raum.

In Pathfinder sind Trassen Behälter für Kabel, die zwischen zwei Räumen verlaufen.

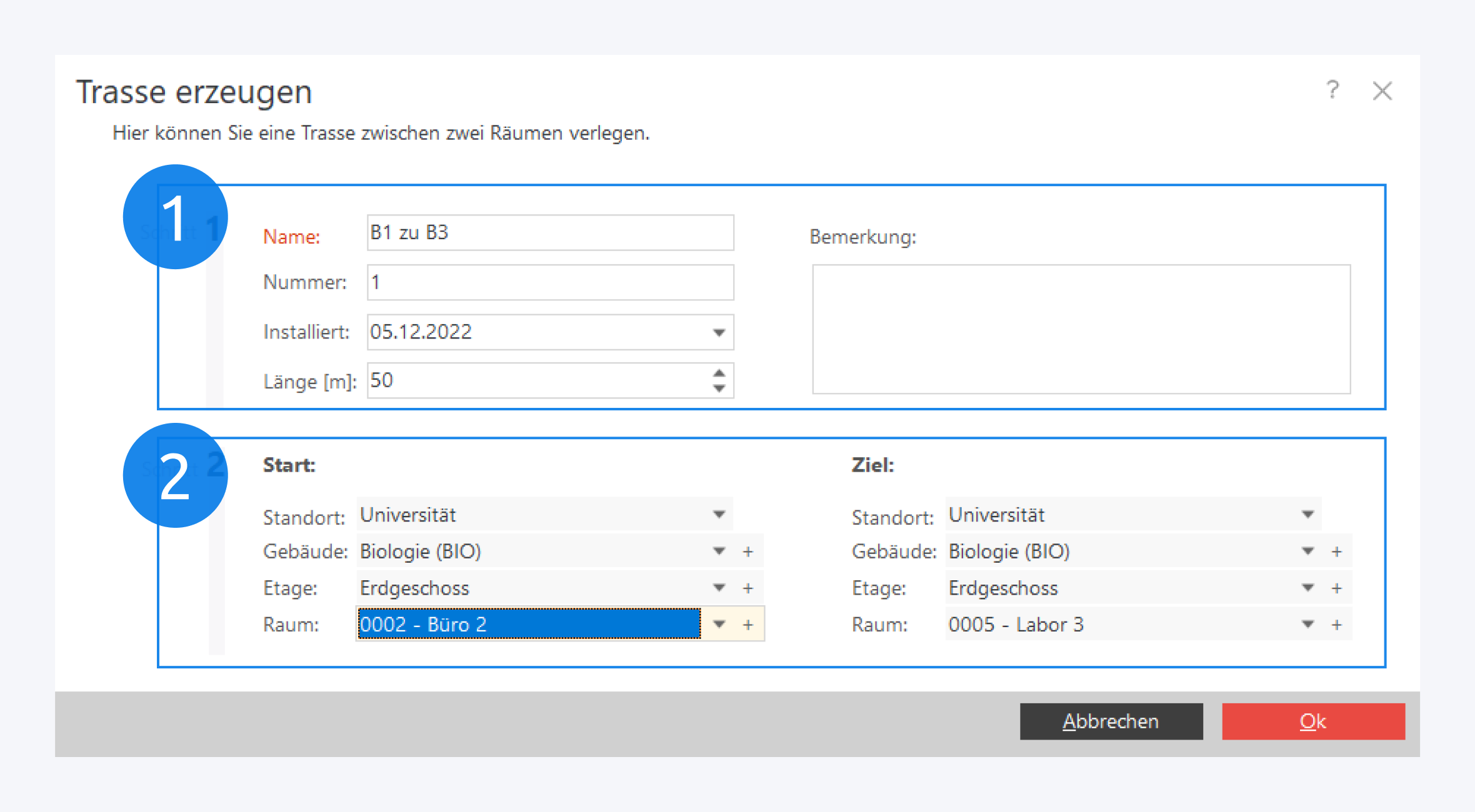

Trasse erzeugen

Geben Sie die grundlegenden Daten der Trasse an (1) und spezifizieren Sie anschließend den Start- und den Zielraum (2).

Mit einem Klick auf Ok schließen Sie den Vorgang ab.

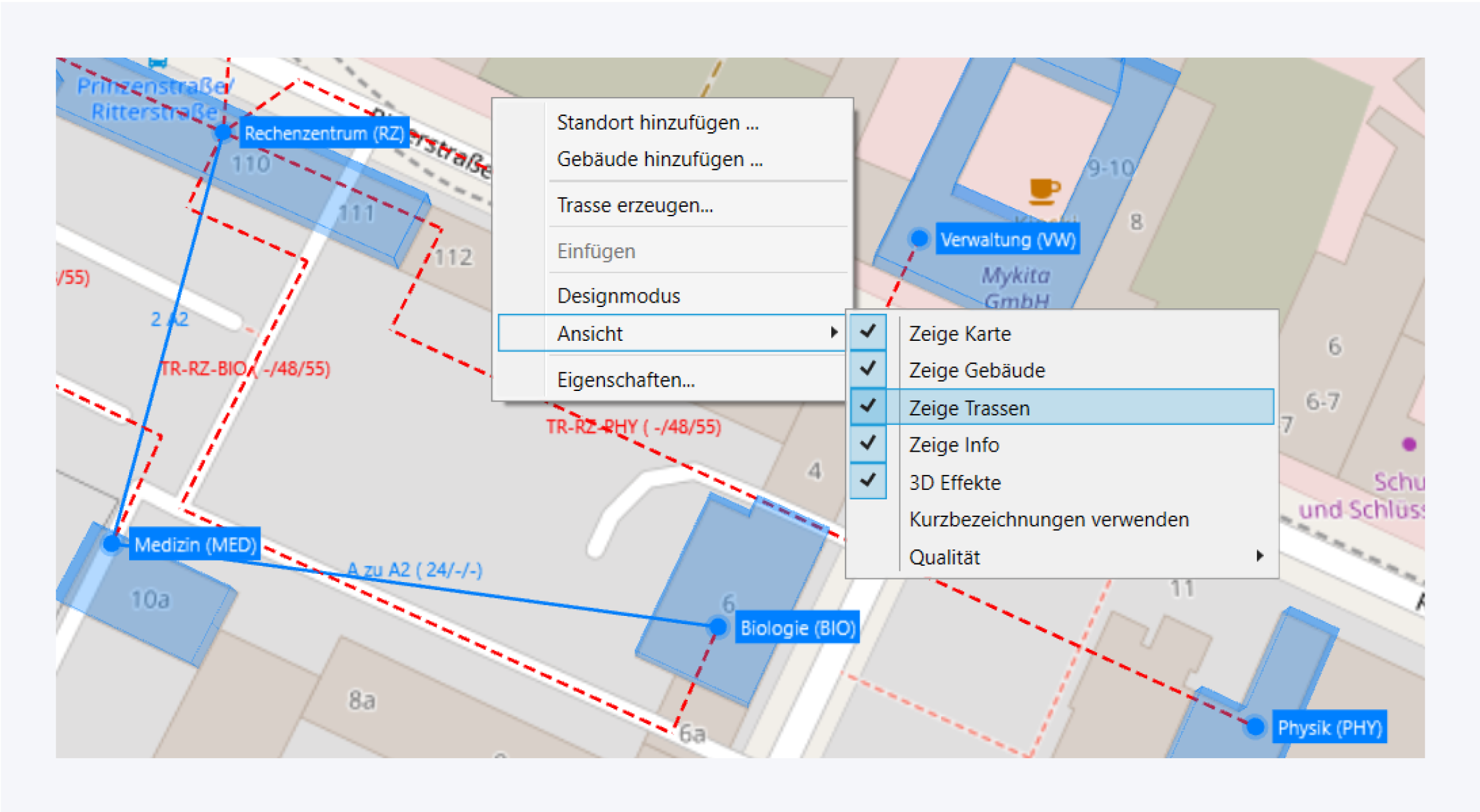

Trassen anzeigen

Damit Trassen auf der Karte sichtbar sind, muss die entsprechende Option aktiviert sein.

Öffnen Sie das Kontextmenü per Rechtsklick auf die Karte und wählen Sie unter Ansicht Zeige Trassen aus.

Nun steht auch die Option zum Erzeugen von Trassen im Kontextmenü zur Verfügung.

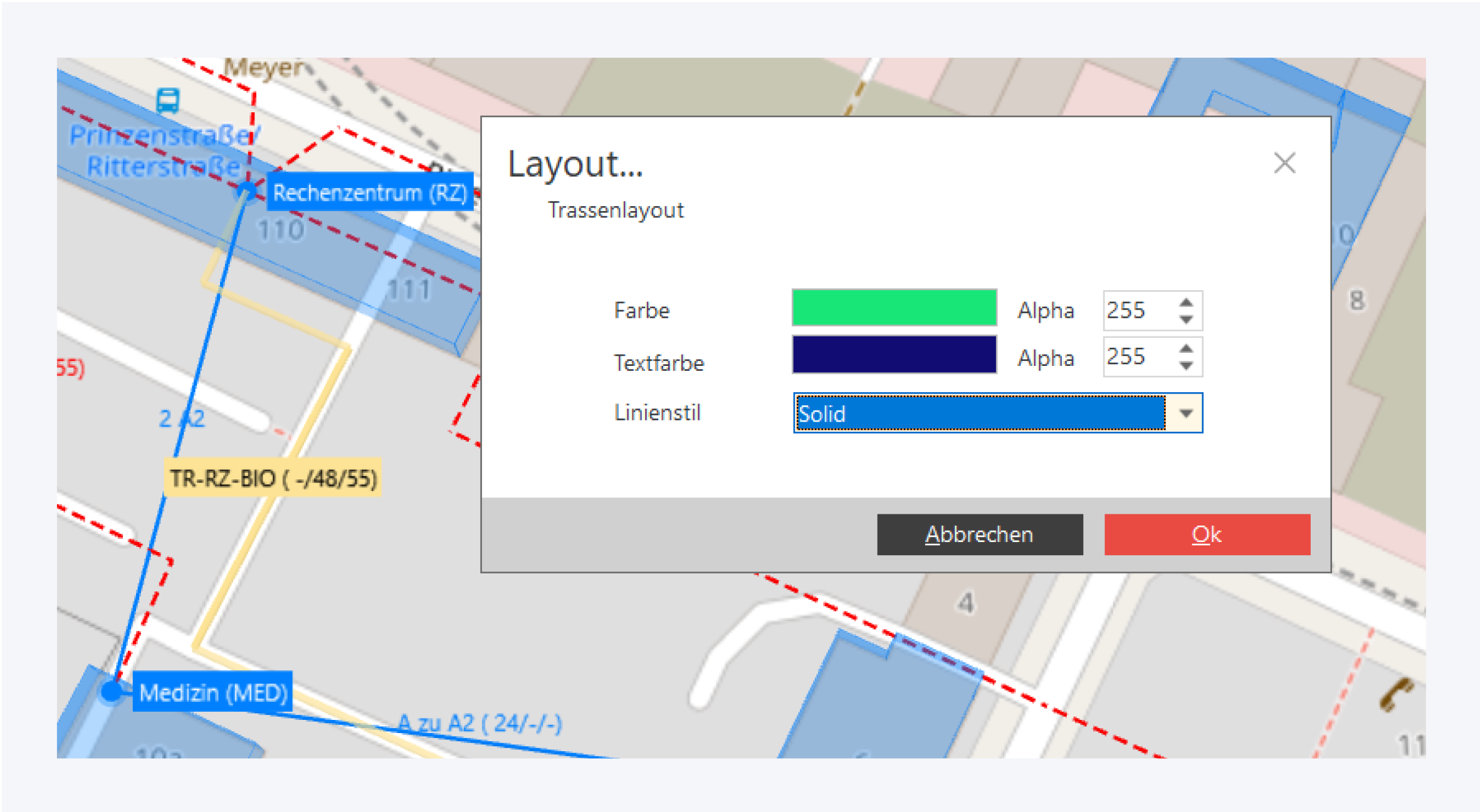

Trassenlayout

Im Kontextmenü einer Trasse finden Sie deren Layoutoptionen. Diese können Sie verwenden, um die Farbgebung und den Linienstil anzupassen.

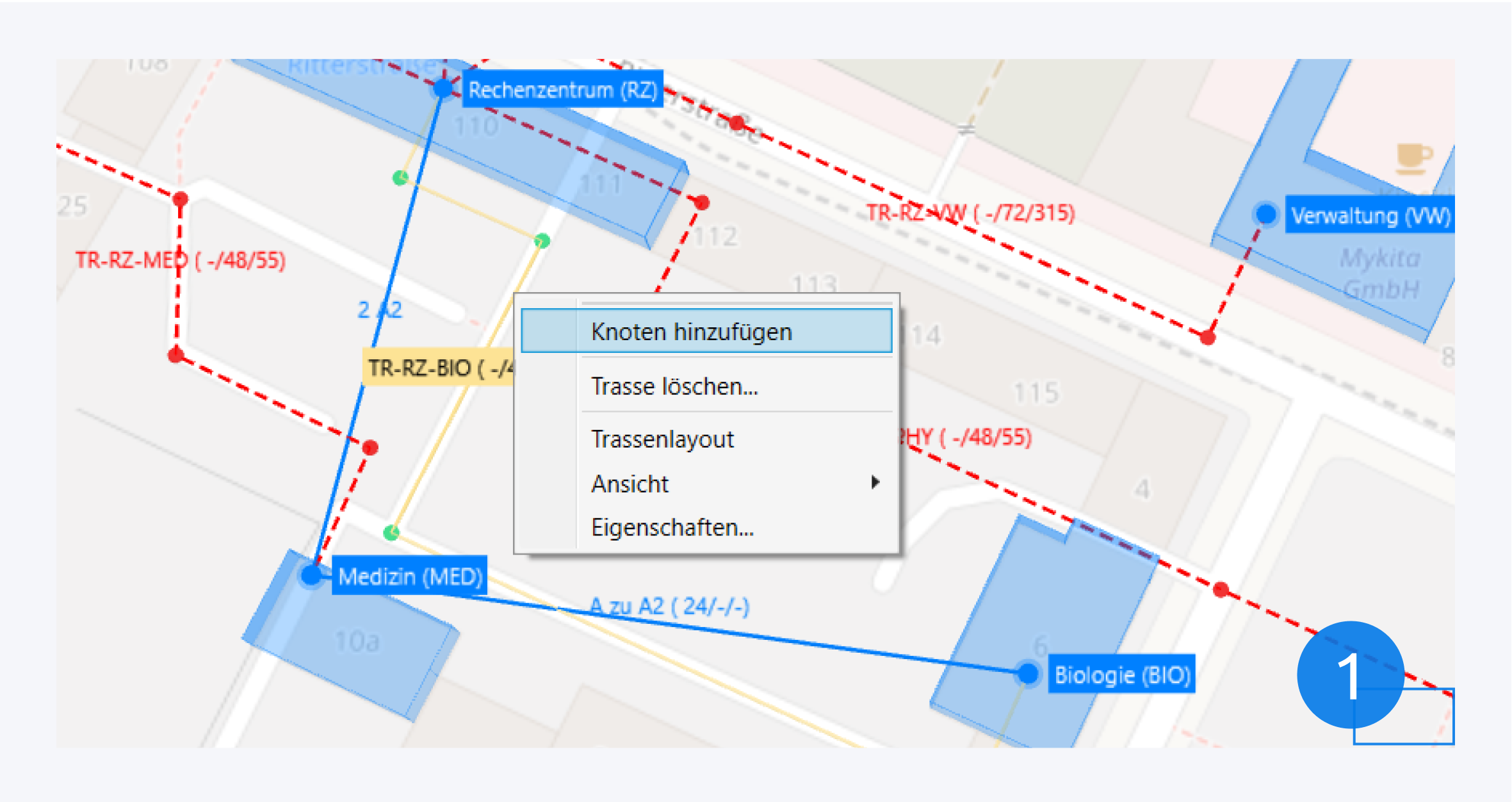

Trassenknoten

Um den Verlauf einer Trasse anzupassen, können Sie über das Kontextmenü Wegpunkte erzeugen. Hierzu muss der Designmodus aktiviert sein (F12).
