Tags verwalten
Über das Tag-System können Sie Ihre dokumentierten Komponenten und Ports zur besseren Übersicht verschlagworten.
Tags werden über den entsprechenden Tab in der Sidebar verwaltet.

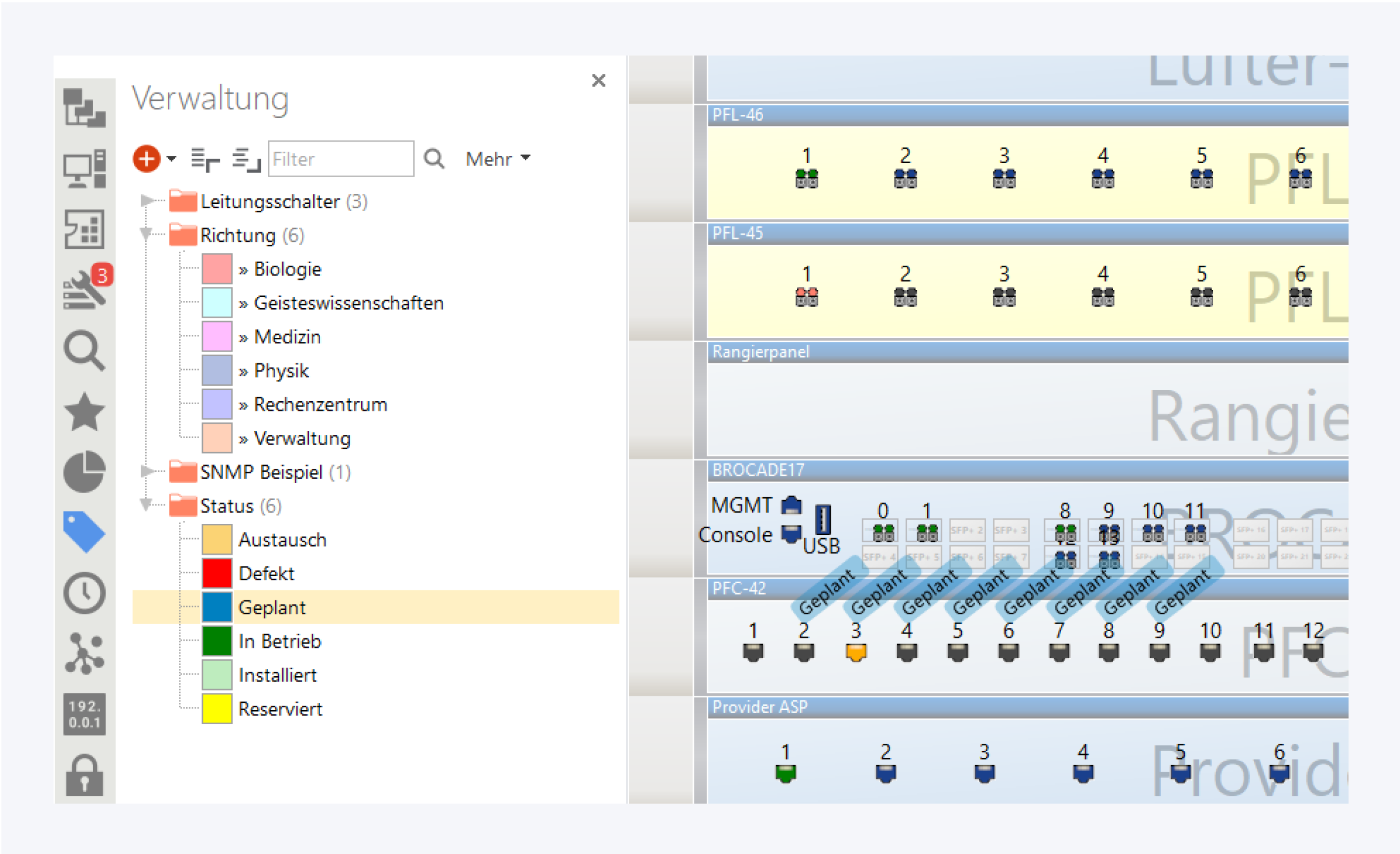

Tag-Gruppen
Tags werden in Pathfinder in mehrere Haupt- und Untergruppen unterteilt.

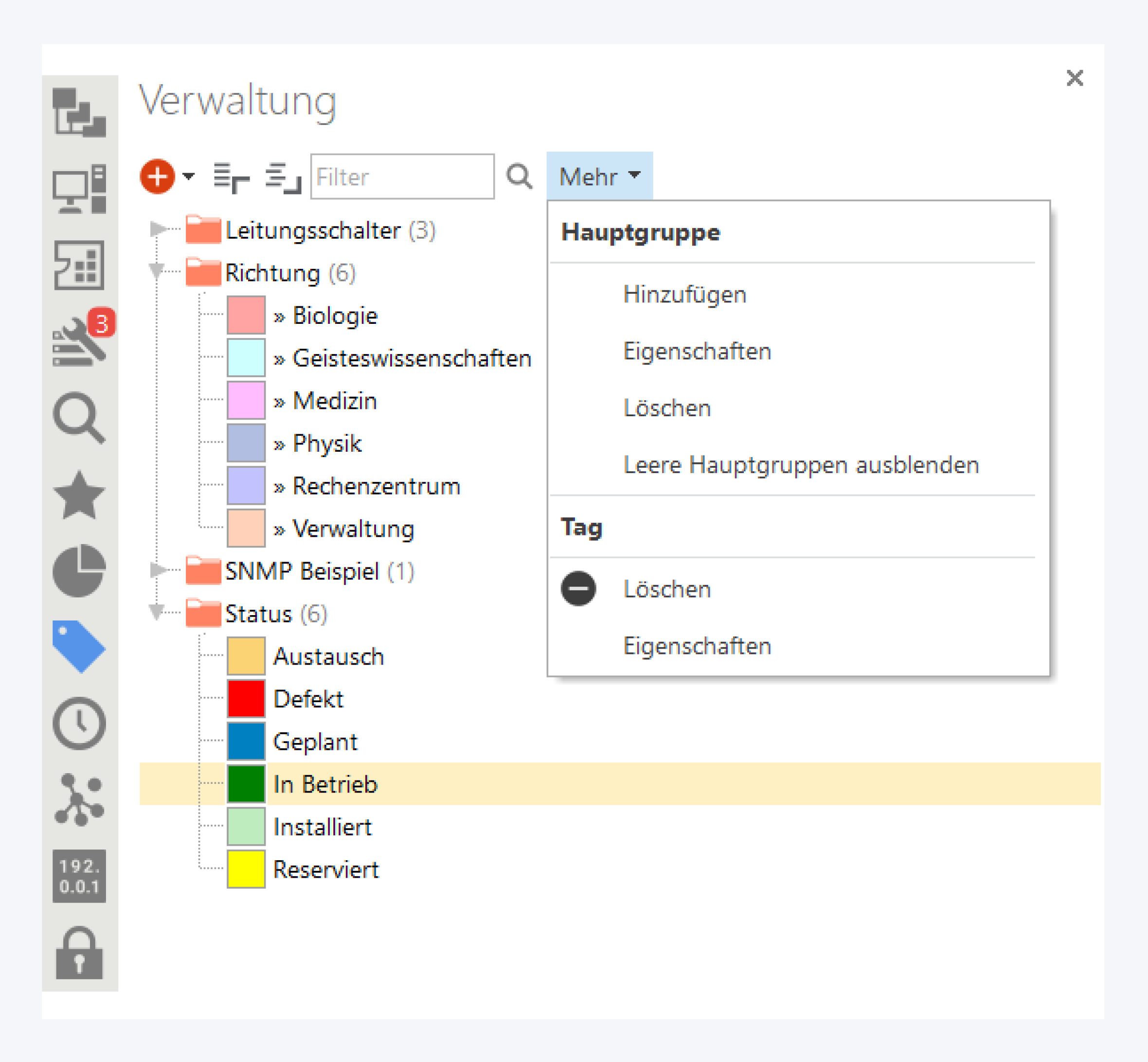

Tags sind standardmäßig in einige vorgefertigte Hauptgruppen unterteilt. Um eine Hauptgruppe zu öffnen, klicken Sie sie im unteren Bereich der Sidebar-Tabs an. Neue Hauptgruppen können unter Mehr hinzugefügt werden. Hier können auch bestehende Hauptgruppen angepasst, oder leere Hauptgruppen ausgeblendet werden.
Zusätzlich kann eine Hauptgruppe in mehrere Untergruppen unterteilt werden. Diese und auch Tags werden über das Plus-Icon erstellt.

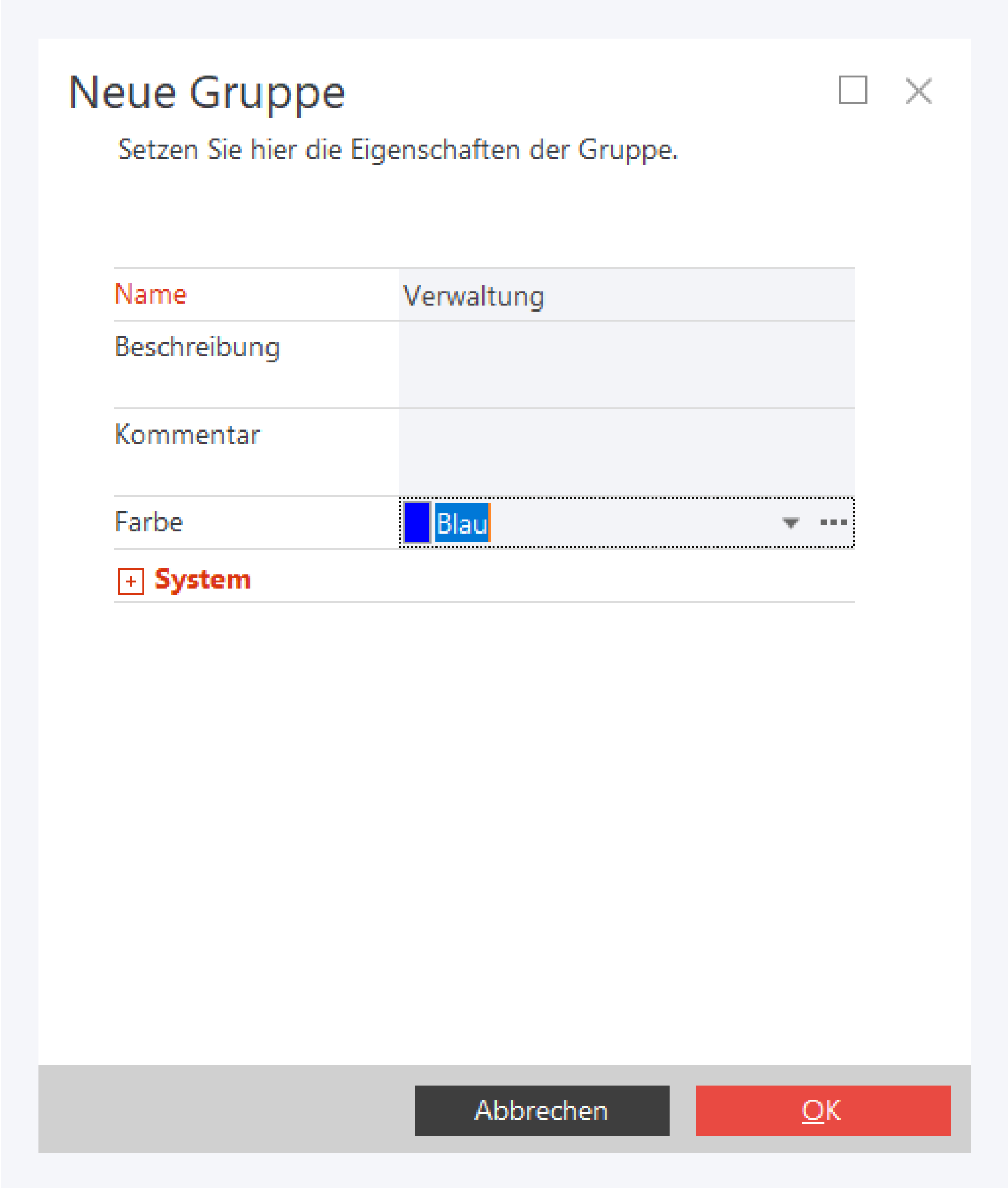

Gruppen erstellen
Eine Gruppe verfügt über die folgenden Eigenschaften:
Name: Der Name der Gruppe.
Beschreibung: Eine Beschreibung der Gruppe.
Kommentar: Ein Kommentar zur Gruppe.
Farbe: Die Standardfarbe für Tags in der Gruppe.

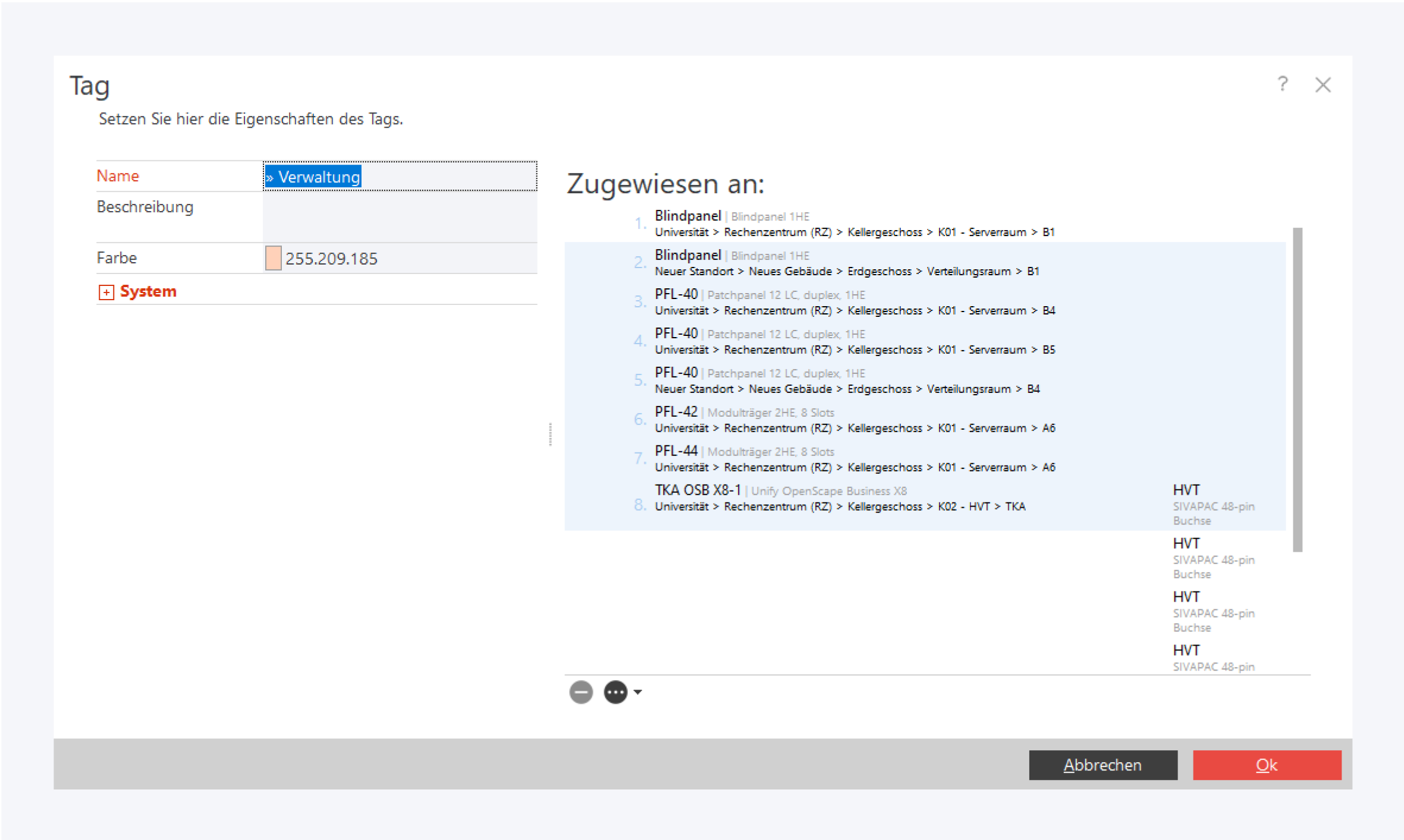

Tags erstellen
Ein Tag verfügt über die folgenden Eigenschaften:
Name: Der Name des Tags.
Beschreibung: Eine kurze Beschreibung des Tags.
Farbe: Die Farbe des Tags.
Komponenten oder Ports, denen der Tag zugewiesen wurde, werden auf der rechten Seite angezeigt. Hier können Zuweisungen auch entfernt werden.

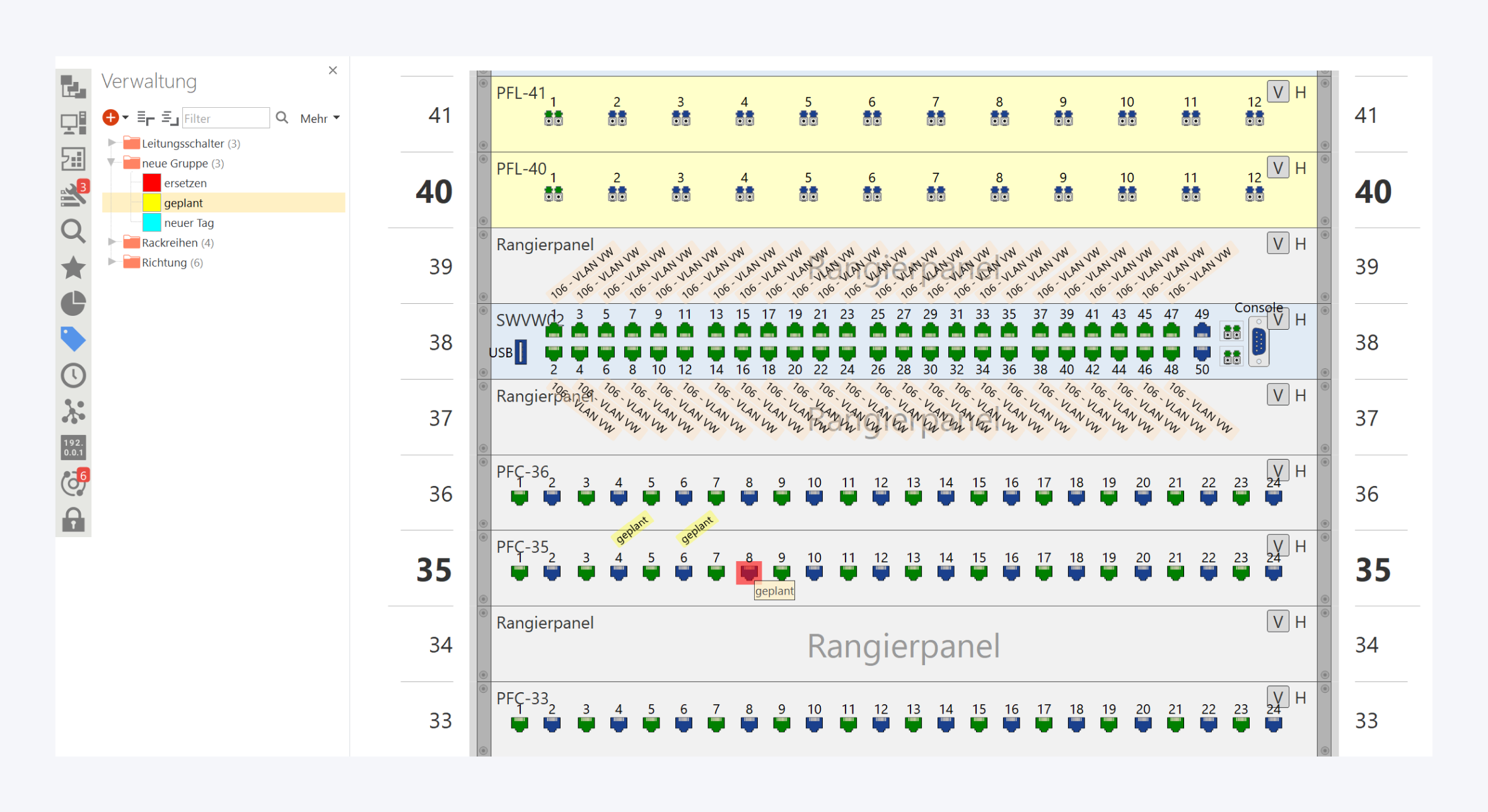

Zuweisung per Drag&Drop
Die einfachste Methode, um Tags Komponenten oder Ports zuzuordnen, ist diese einfach per Drag&Drop auf das entsprechende Objekt zu ziehen.

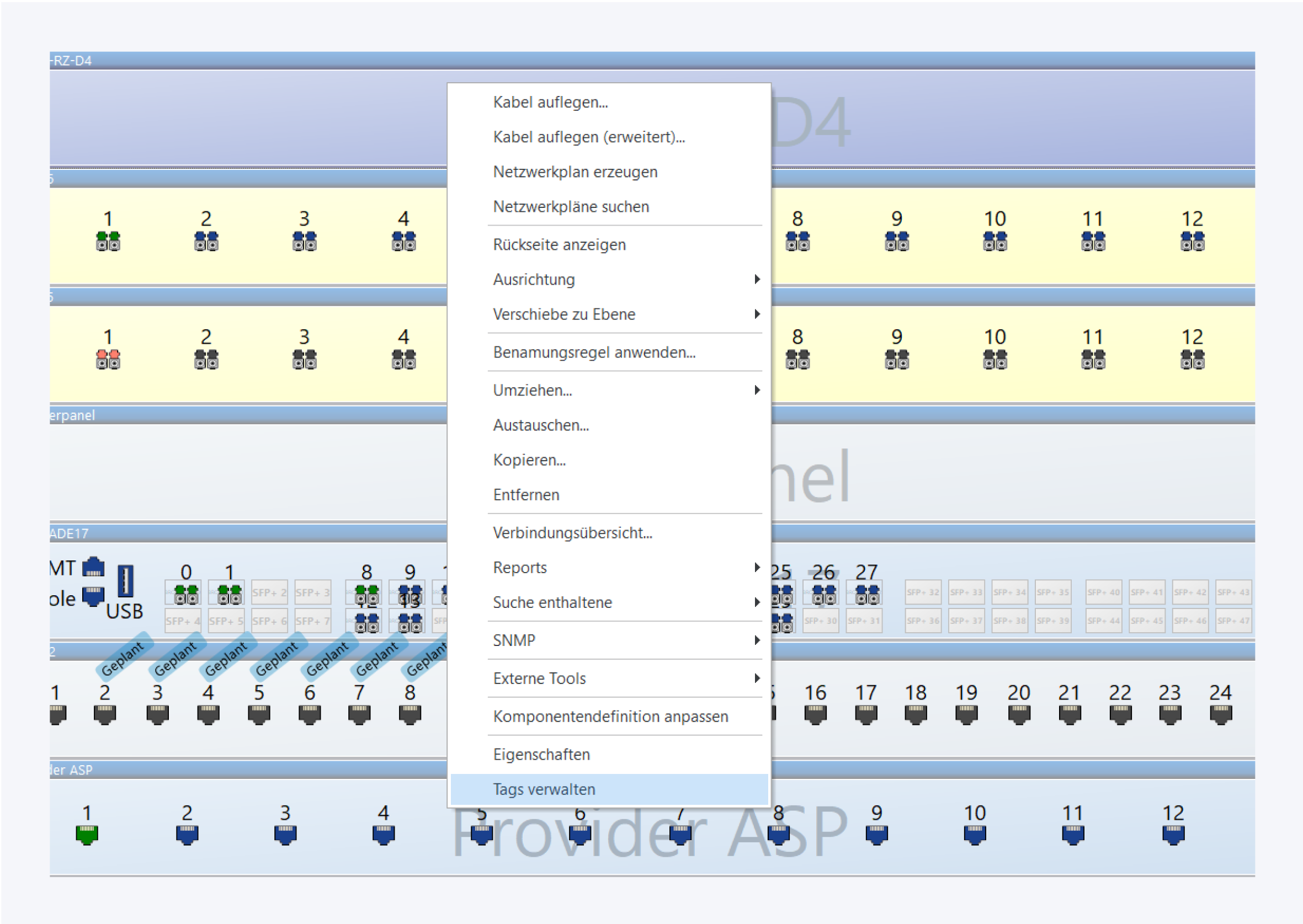

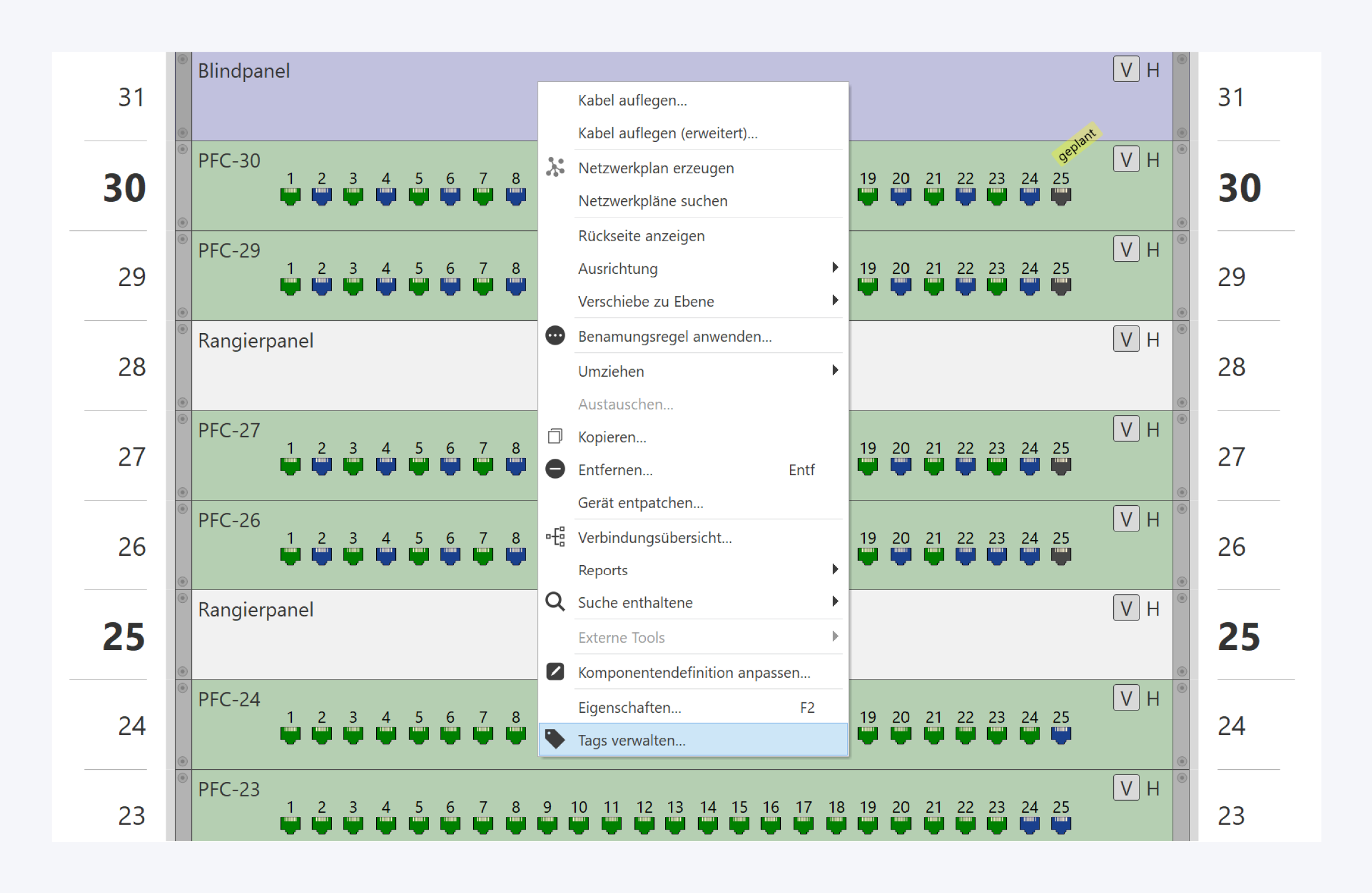

Tags verwalten
Die Tags, die einem Objekt zugewiesen sind, können Sie einfach über Tags verwalten im Kontextmenü einsehen und anpassen. Hier kann auch entschieden werden, ob Tags entlang des Netzwegs vererbt werden sollen.

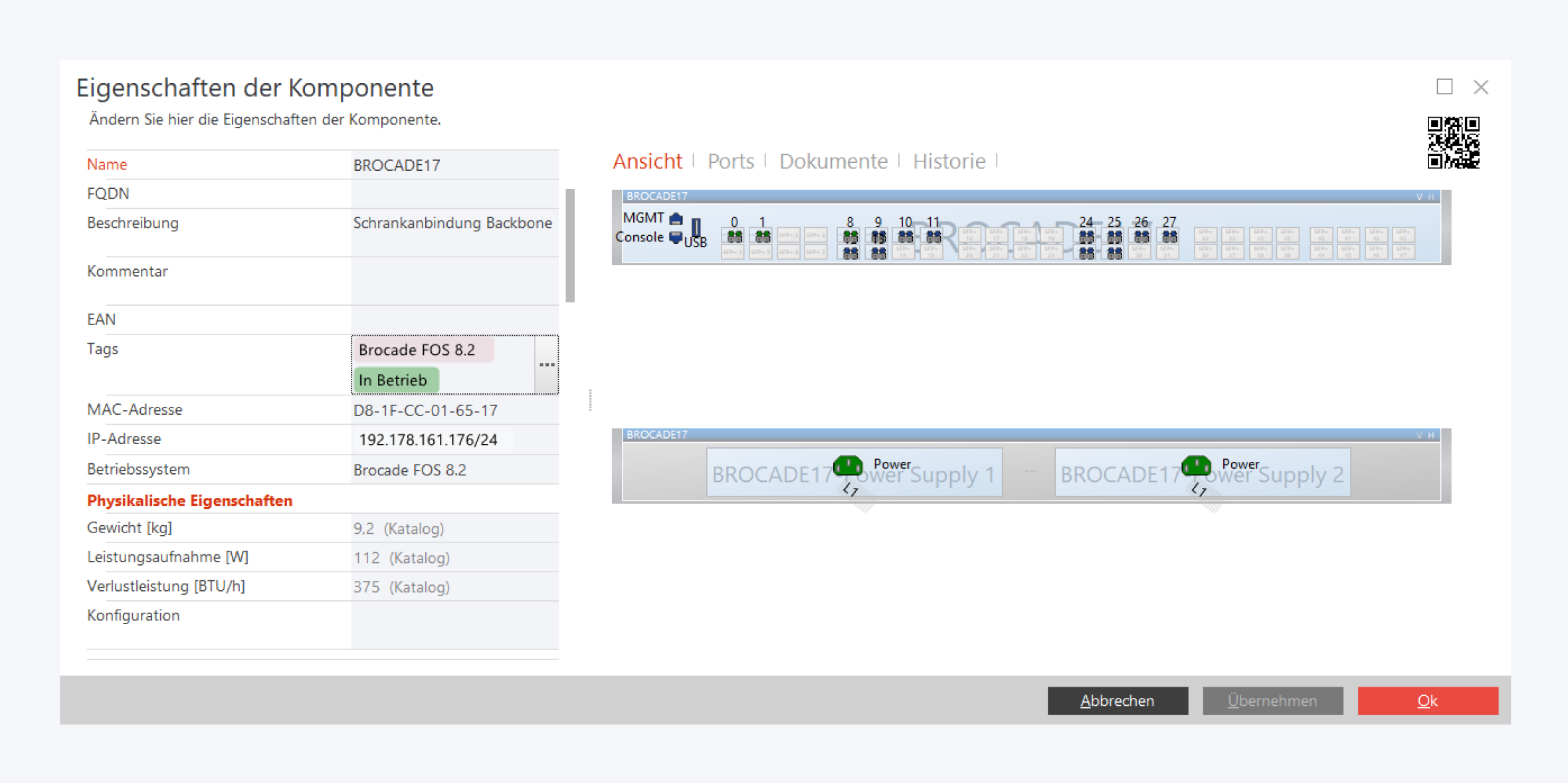

Tags in Objekteigenschaften
Auch im Eigenschaftsdialog eines Objekts werden die zugewiesenen Tags angezeigt.
