Subnetze verwalten

Sie können in Pathfinder Netzwerke und Subnetze erstellen, Subnetze scannen und Komponenten IP-Adressen zuweisen.

Neues Netzwerk

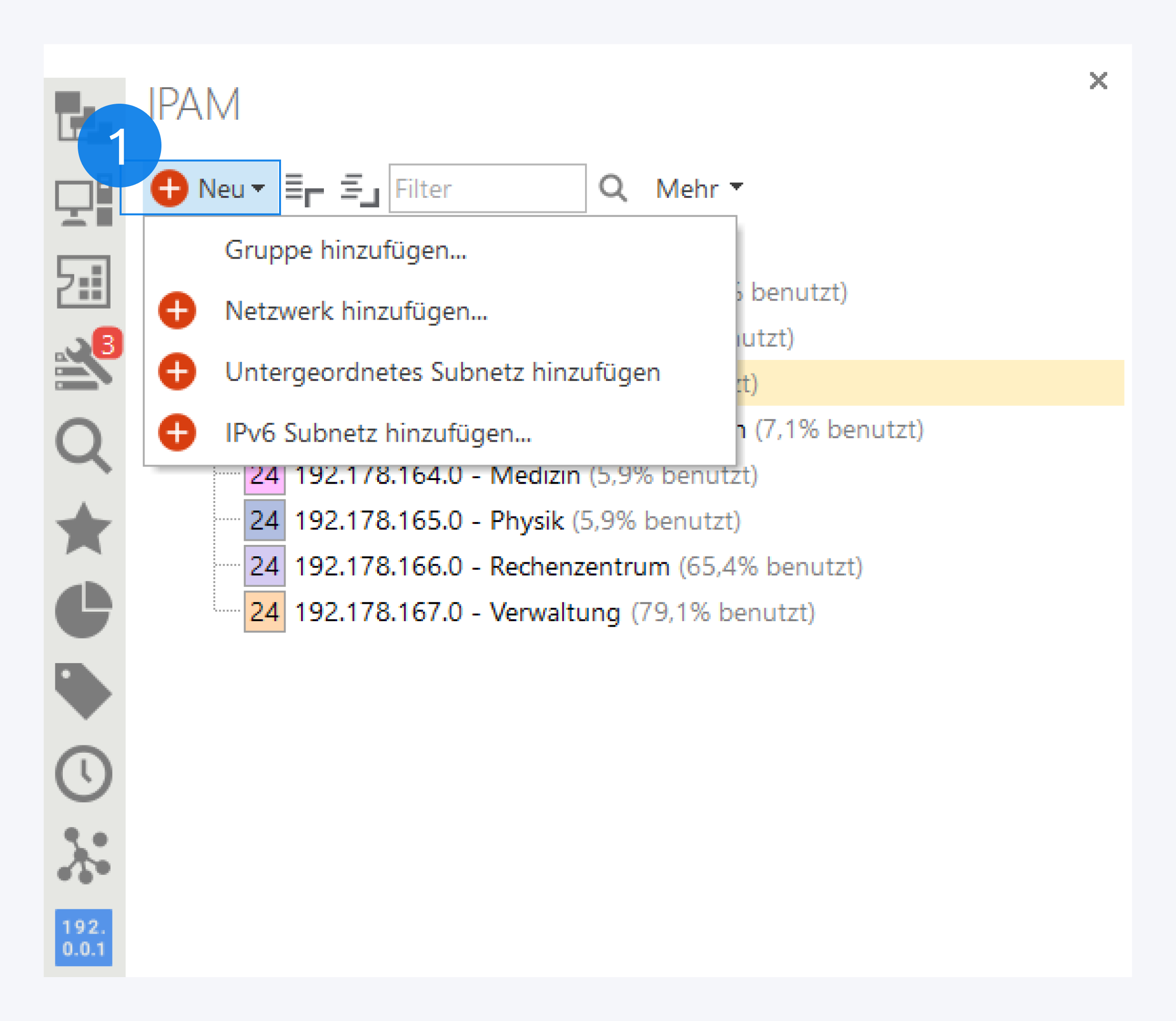

Über das Plus-Icon (1) können Sie neue Netzwerke, Subnetze und Gruppen erstellen.

Subnetz hinzufügen

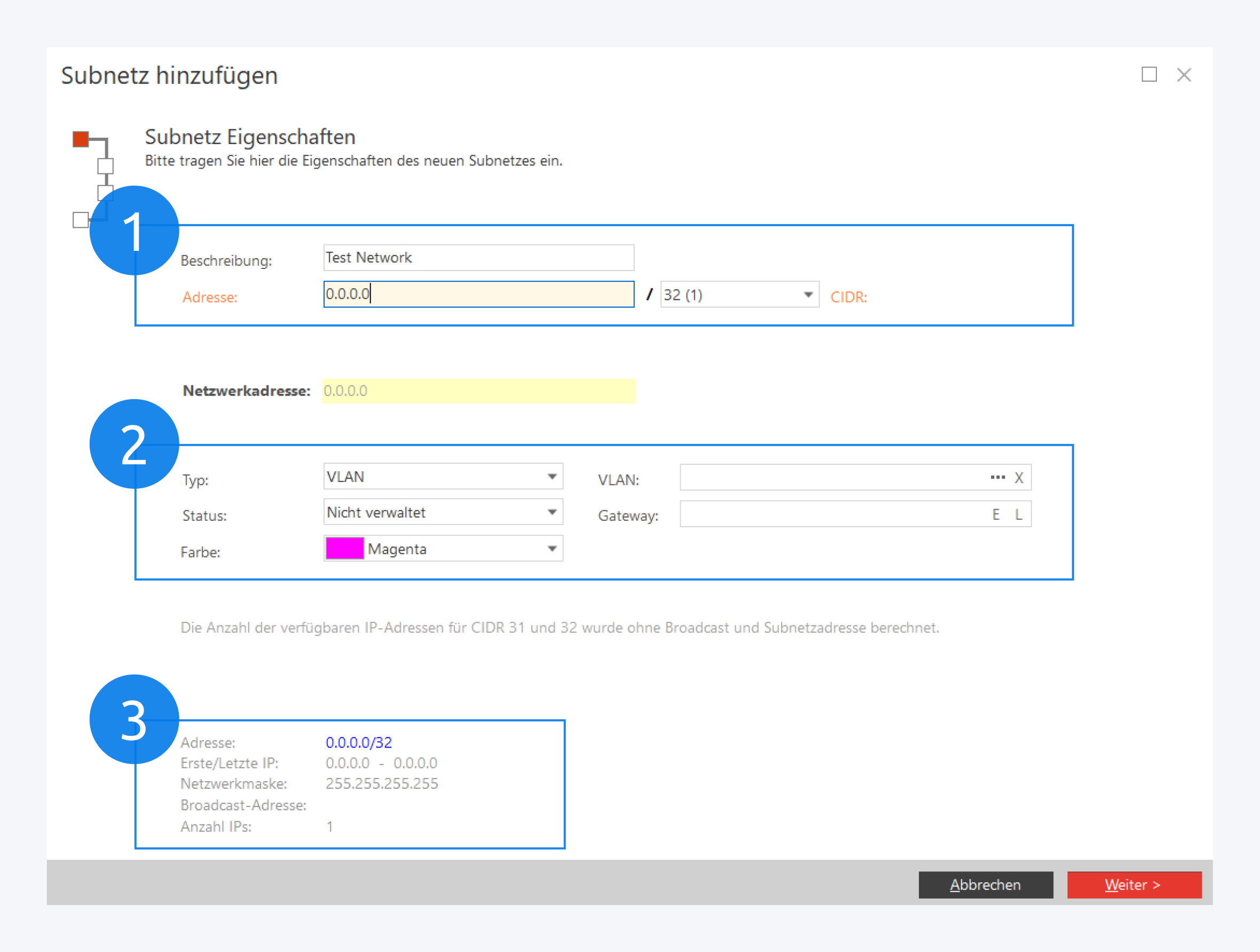

Geben Sie zunächst eine Beschreibung und die IP-Adresse des Subnetzes, sowie den CIDR an (1).

Im mittleren Bereich (2) legen Sie Typ, Status, Farbe, VLAN und den Gateway fest.

Unten wird ein Überblick über das Subnetz basierend auf den Eingaben angezeigt (3).

Klicken Sie anschließend auf Weiter.

IP-Adressen hinzufügen

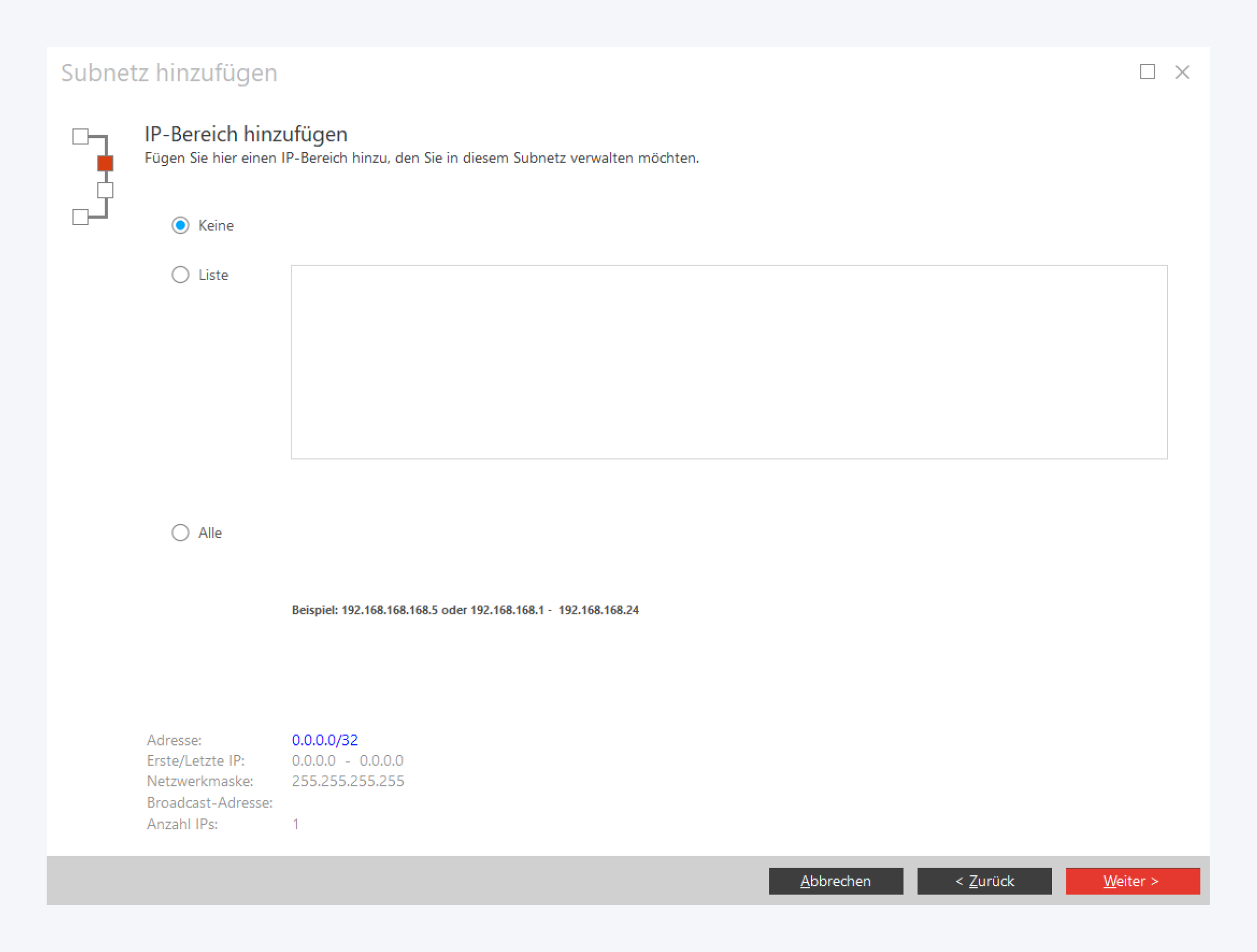

Bereich auswählen

Wählen Sie aus, welche IP-Adressen aus dem Subnetz in Pathfinder erstellt werden sollen. Mit Keine werden keine IP-Adressen erstellt, Alle erstellt sämtliche IP-Adressen im Subnetz. Alternativ kann eine Liste angegeben werden.

Klicken Sie anschließend auf Weiter.

Scannen

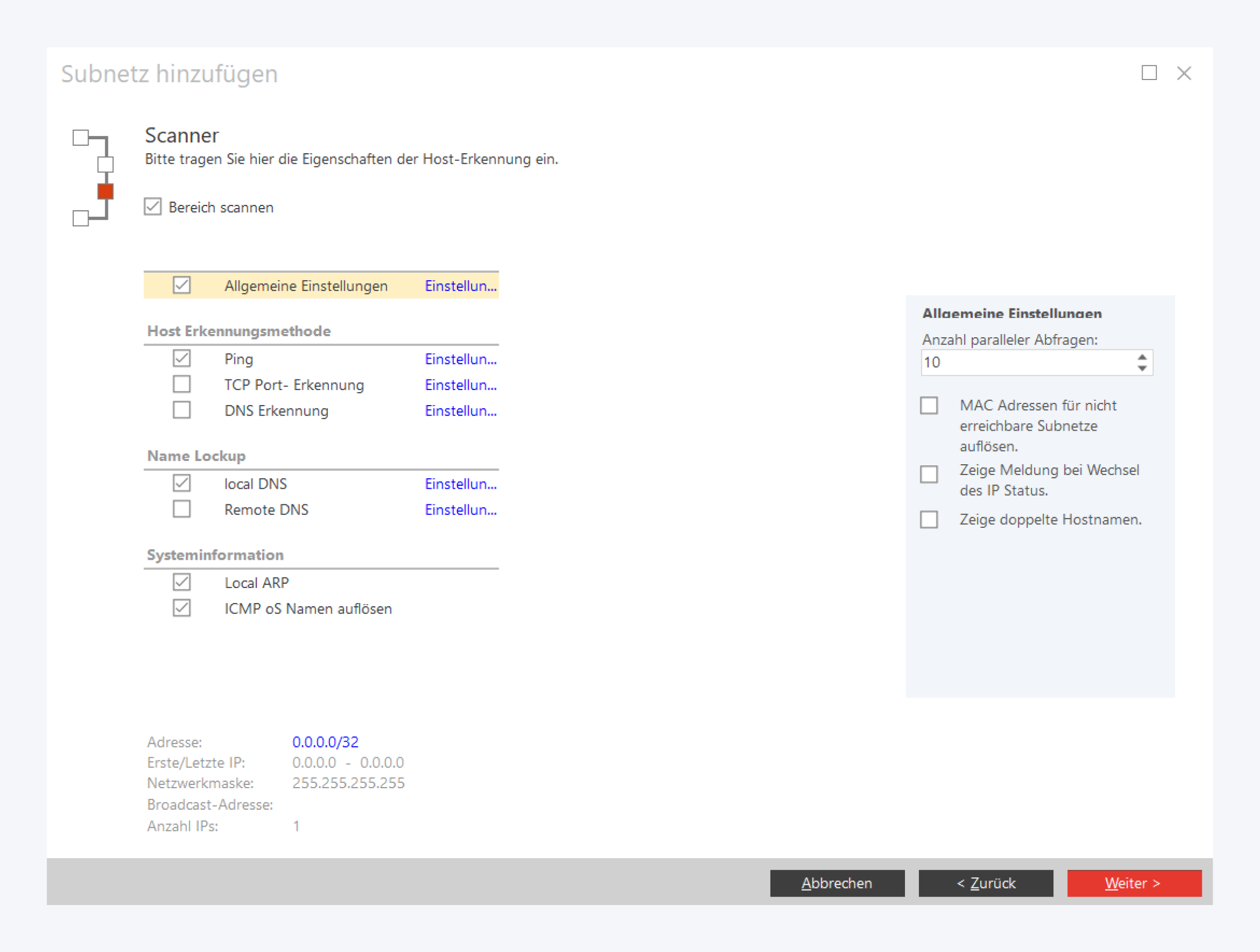

Nun kann das Subnetz gescannt werden. In den allgemeinen Einstellungen auf der rechten Seite kann die Anzahl paralleler Abfragen festgelegt und entschieden werden, welche Informationen abgerufen werden sollen.

Folgende Möglichkeiten stehen als Erkennungsmethode zur Verfügung:

Ping: Sie können den Timeout anpassen und die ICMP Paketgröße sowie die Lebensdauer (TTL) bestimmen.
TCP Porterkennung: Geben Sie an, welche Ports durchsucht werden sollen und legen Sie den Timeout fest.
DNS Erkennung: Geben Sie die IP-Adresse des DNS-Servers und den Ping Timeout an.

Legen Sie die Art des Lookups fest und entscheiden, welche Systeminformationen erhoben werden sollen.

Klicken Sie anschließend auf Weiter, um mit dem Scannen zu beginnen.

Scanergebnis

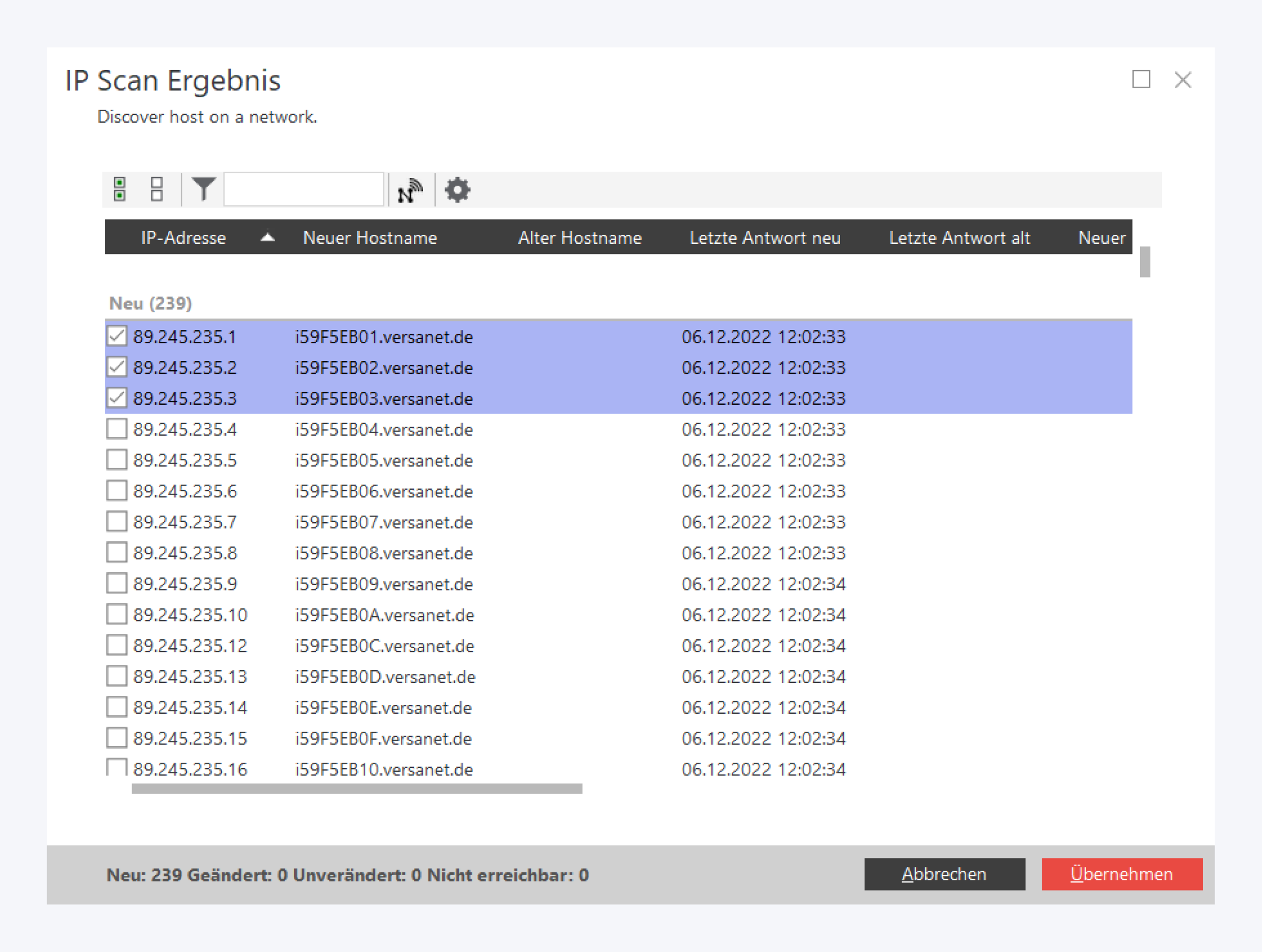

Es werden nun die Scanergebnisse angezeigt. Wählen Sie die IP-Adressen aus, für die die Änderungen gespeichert werden sollen, und klicken Sie auf Übernehmen.

Zusammenfassung

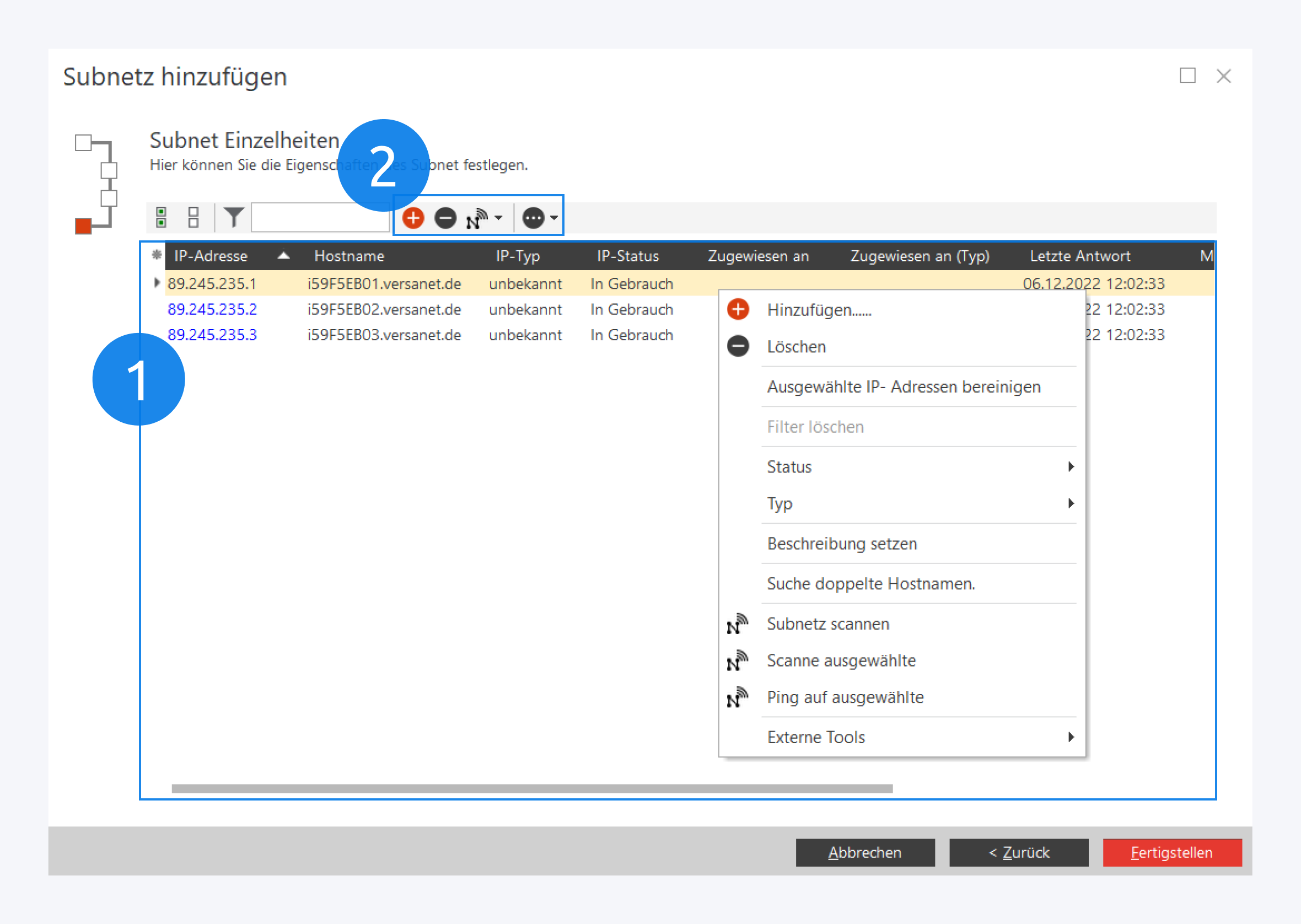

Abschließend wird eine Zusammenfassung des Subnetzes angezeigt (1). Sie können IP-Adressen hinzufügen oder entfernen, sowie einen erneuten Scan durchführen (2).

Mit einem Klick auf Fertigstellen schließen Sie den Vorgang ab. Anschließend können Sie die IP-Adressen Komponenten zuordnen.

Subnetze teilen

Sie können zu jeder Zeit ein Subnetz in kleinere Subnetze aufteilen.

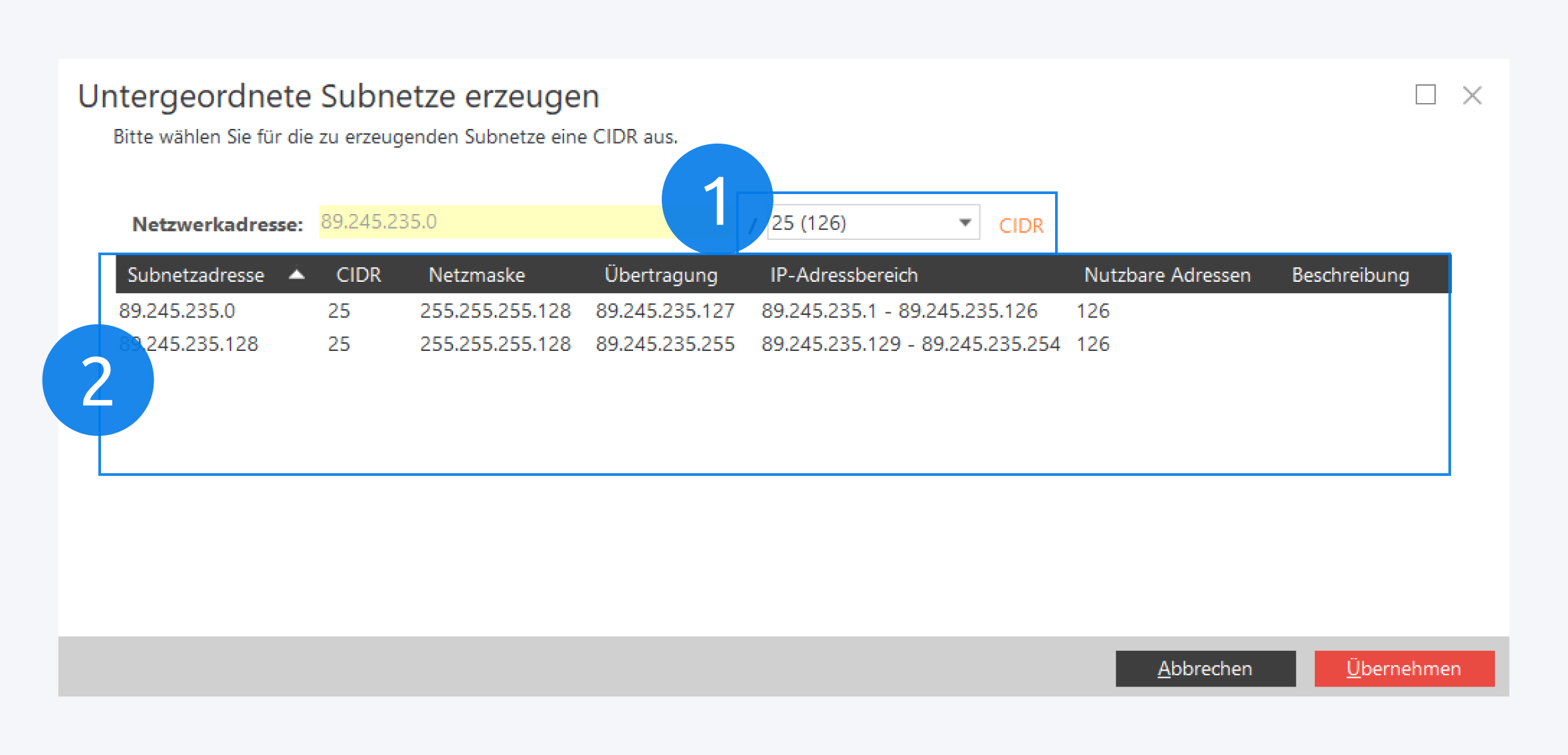

Geben Sie hierzu den neuen CIDR (1) an. Anschließend wird das Subnetz entsprechend aufgeteilt und im unteren Bereich eine Vorschau auf das Ergebnis angezeigt (2).

Klicken Sie auf Übernehmen, um die Teilung abzuschließen.
