Slottypen
In Pathfinder bestimmen die sogenannten Slottypen, ob ein Modul in einen Träger eingebaut werden kann.
Wählen Sie Slottypen verwalten im Katalogbereich.
Die Pathfinder-Demo ist mit einer großen Auswahl von Slottypen ausgestattet. Sie können weitere erstellen oder aus dem Onlinekatalog herunterladen und bestehende bearbeiten oder entfernen. Slottypen, die aktuell von Komponentendefinitionen verwendet werden, können nicht gelöscht und nur eingeschränkt bearbeitet werden.
Slottypen verwalten
Um hierarchische Strukturen nachzubilden, haben manche Komponenten in Pathfinder Slots. Andere Komponenten haben Slotrollen, können also in bestimmte Slots anderer Komponenten eingebaut werden.
Beispiele für derartige hiearchische Verbindungen zwischen Komponenten sind:
Switch → SFP
Server → Netzteil
Core Switch → Line Cards → SFP

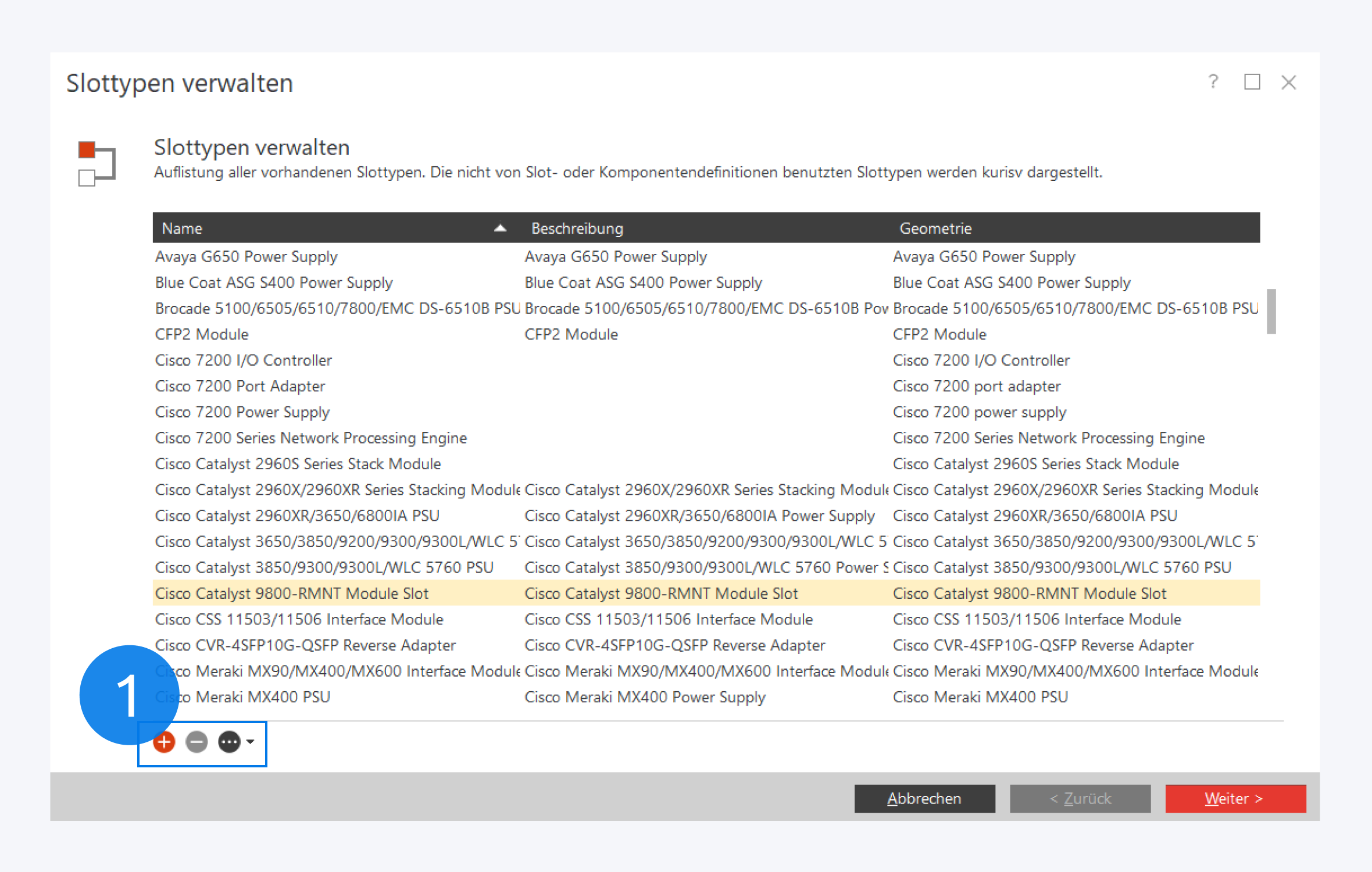

Über die entsprechenden Icons (1) können Sie neue Slottypen erstellen oder importieren, sowie bestehende entfernen. Doppelklicken Sie einen Slottypen, um ihn zu bearbeiten. Über einen Rechtsklick auf einen Slottypen, können Sie im Kontextmenü alle Komponentendefinitionen anzeigen, die ihn verwenden. , können Sie im Kontextmenü alle Komponentendefinitionen anzeigen, die ihn verwenden.
Slottypen, die aktuell nicht von Komponentendefinitionen verwendet werden, werden kursiv dargestellt.
Das Importieren vorgefertigter Slottypen aus dem Onlinekatalog erleichtert die Dokumentation enorm. Wir empfehlen die Nutzung des Onlinekatalogs, um Inkonsistenz und Redundanz zu vermeiden.
Slottypen erstellen

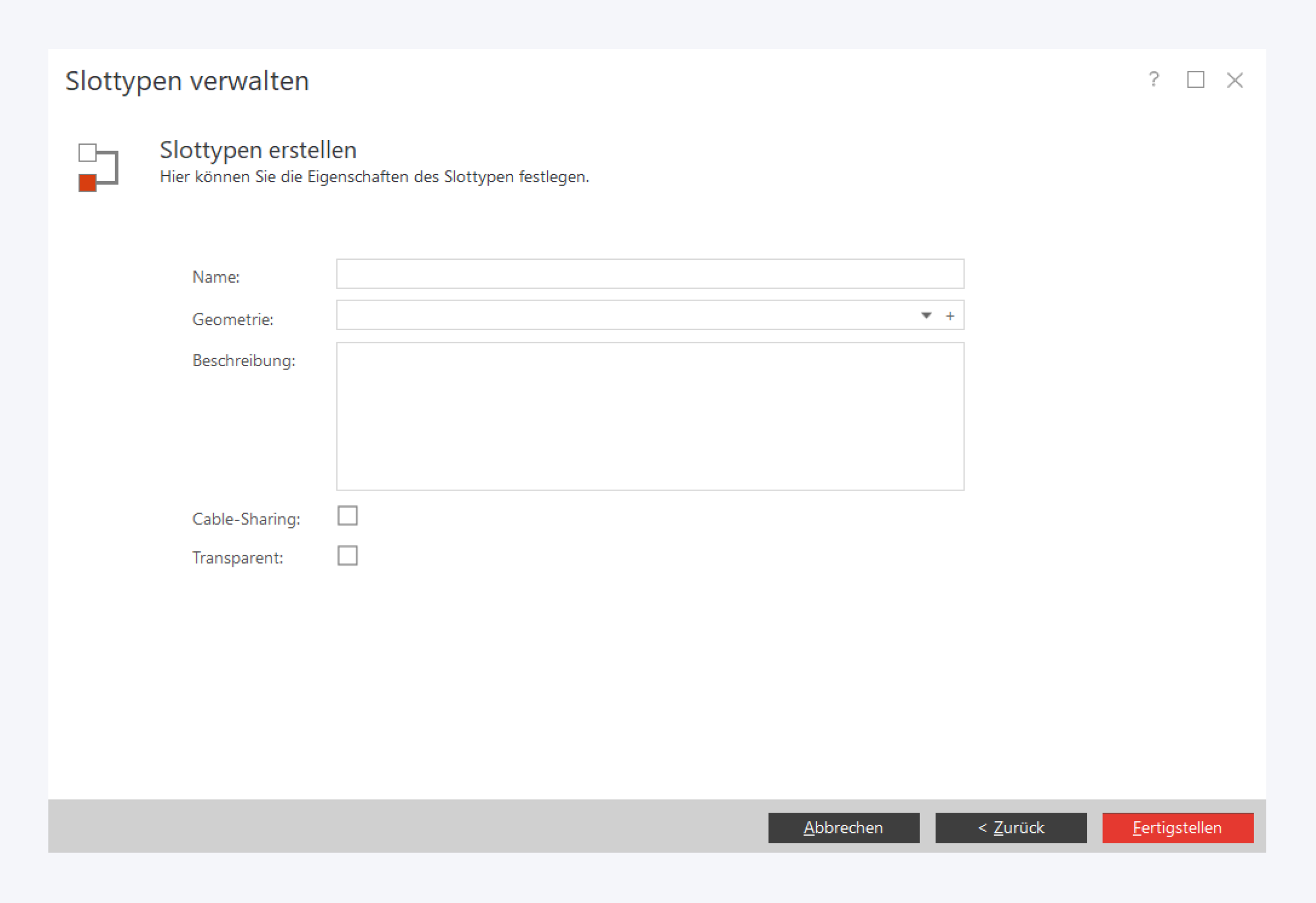

Beim Erstellen oder Bearbeiten eines Slottyps stehen folgende Eigenschaften zur Verfügung:
Name: Der Name des Slottyps.
Geometrie: Die Geometrie bestimmt die Maße des Slottyps.
Beschreibung: Eine kurze Beschreibung des Porttyps.
Cable-Sharing: Bestimmt, ob der Slot mehrere Kabelverbindungen beherbergen kann.
Transparent: Ports auf transparenten Modulen werden der Elternkomponente zugerechnet.
Klicken Sie auf Fertigstellen, um die Änderungen zu speichern und den Vorgang abzuschließen.

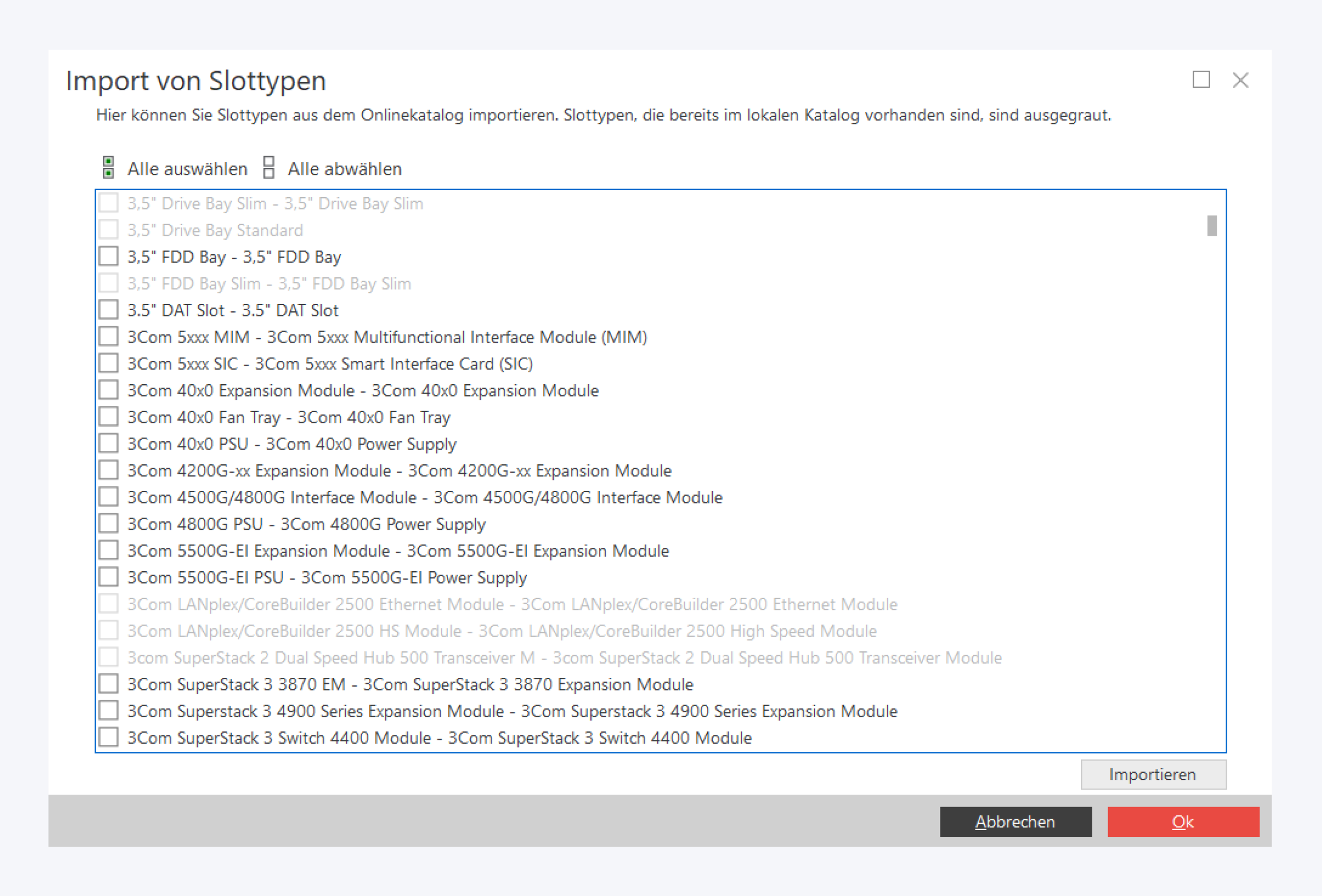

Slottypen importieren
Porttypen, die noch nicht im lokalen Katalog verfügbar sind, können aus dem Onlinekatalog heruntergeladen werden. Wählen Sie die benötigten Porttypen aus und klicken Sie auf Importieren.
