Report: Patchverbindungen

Der Patchverbindungsreport enthält detaillierte Informationen zu allen Patchverbindungen im ausgewählten Kontext.

Report generieren

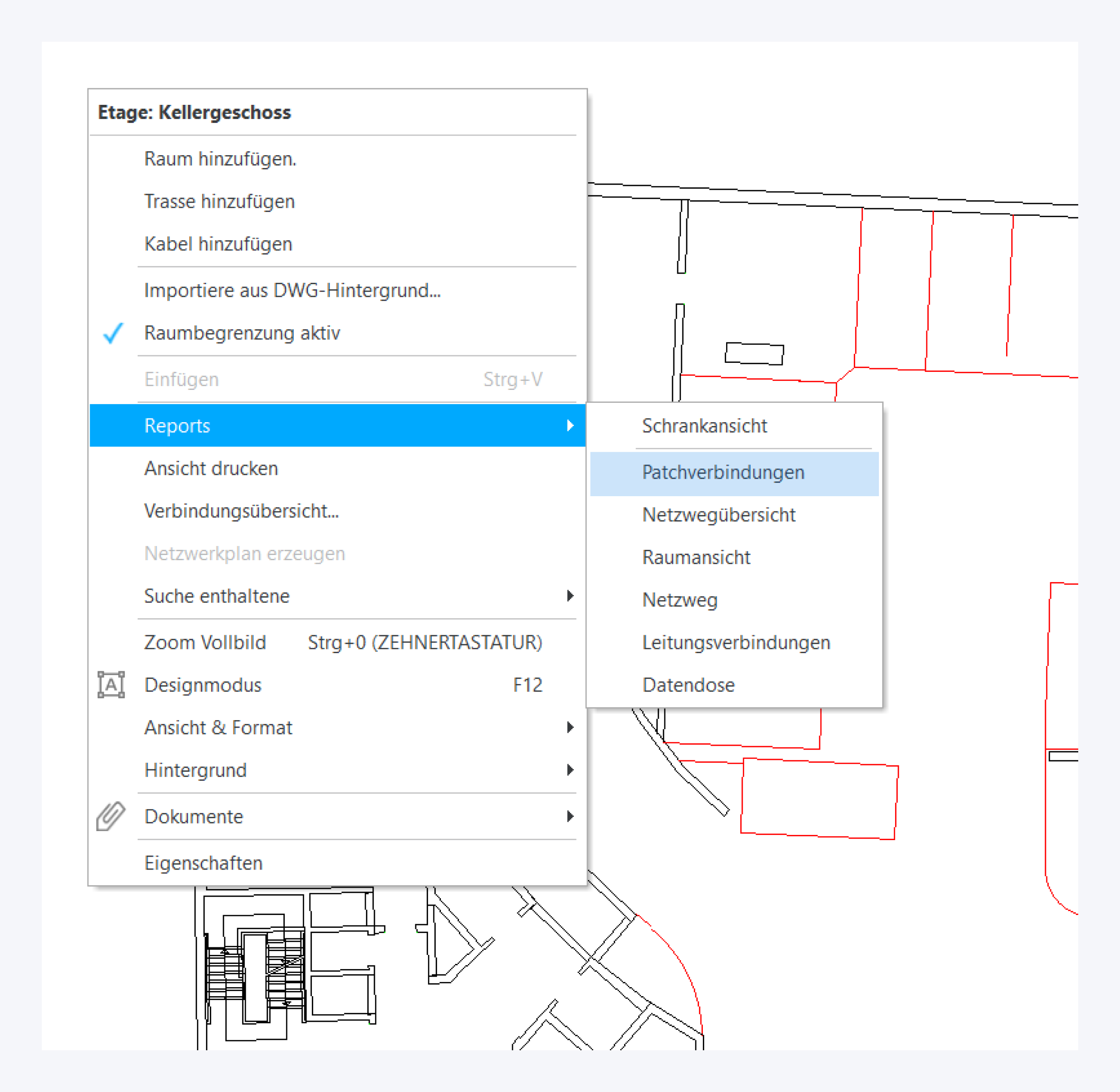

Der Patchverbindungsreport kann über den Abschnitt Reports im Kontextmenü von Orten, Schränken oder Komponenten erreicht werden.

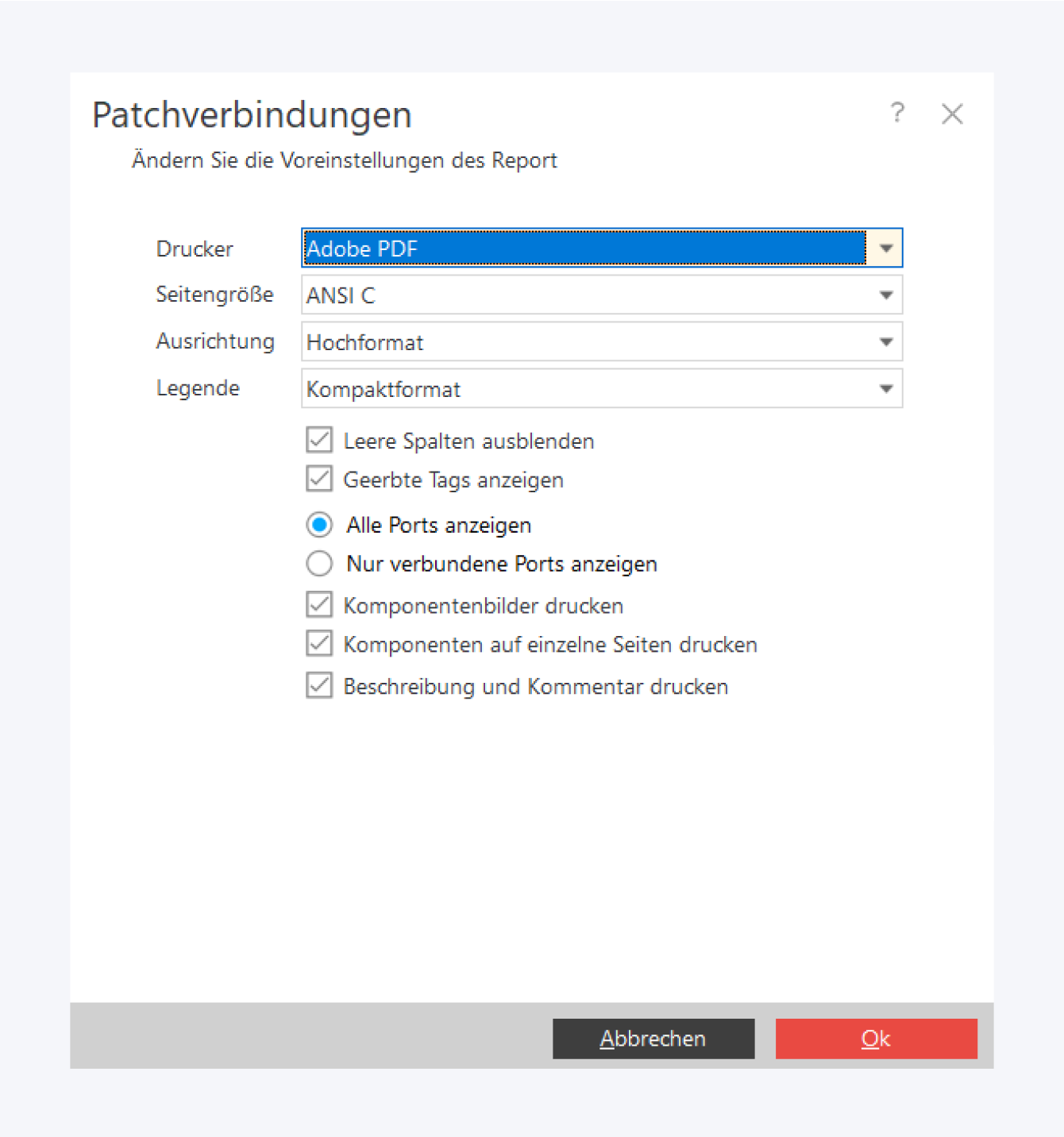

Wählen Sie in den Druckeinstellungen den Drucker, das Papierformat und die Orientierung aus.

Sie können auswählen, ob geerbte Tags, leere Spalten, Legenden, freie Ports und Komponentenabbildungen angezeigt werden sollen.

Per Klick auf Ok wird der Report erstellt.

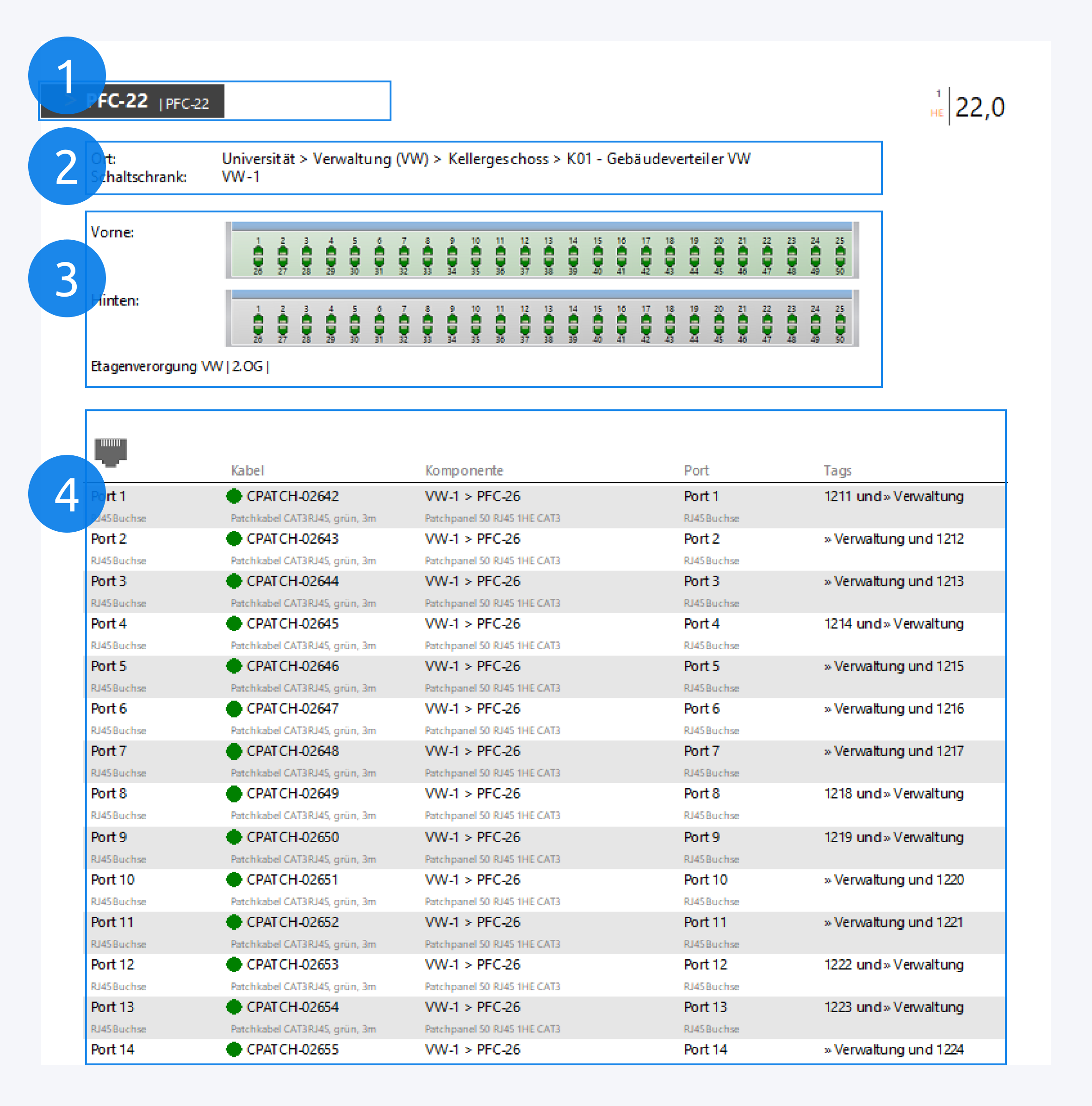

Oben links wird der Name der Komponente angezeigt (1). Darunter finden Sie Informationen zu ihrem Standort (2).

Im nächsten Abschnitt werden Vorder- und Rückseite der Komponente abgebildet (3).

Im unteren Bereich finden Sie Informationen zur Patchverbindung jedes Ports (4).
