Porttypen

Wählen Sie Porttypen verwalten im Katalogbereich.

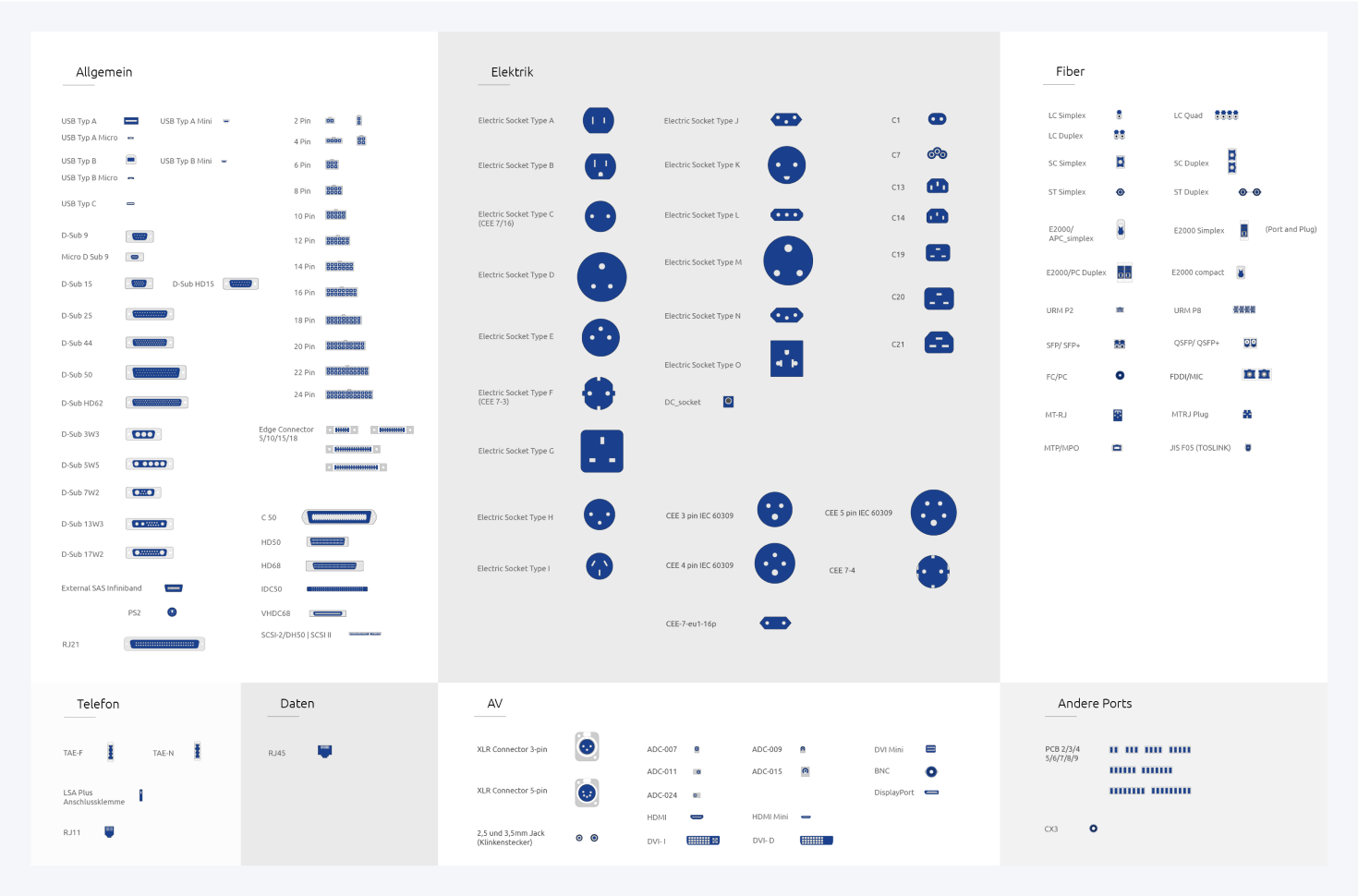

Die Pathfinder-Demo stellt zu Beginn eine große Auswahl unterstützter Porttypen bereit. Sie können weitere hinzufügen oder aus dem Onlinekatalog importieren, oder bestehende bearbeiten oder entfernen. Porttypen, die momentan verwendet werden, können nicht gelöscht und nur eingeschränkt geändert werden.

Porttypen verwalten

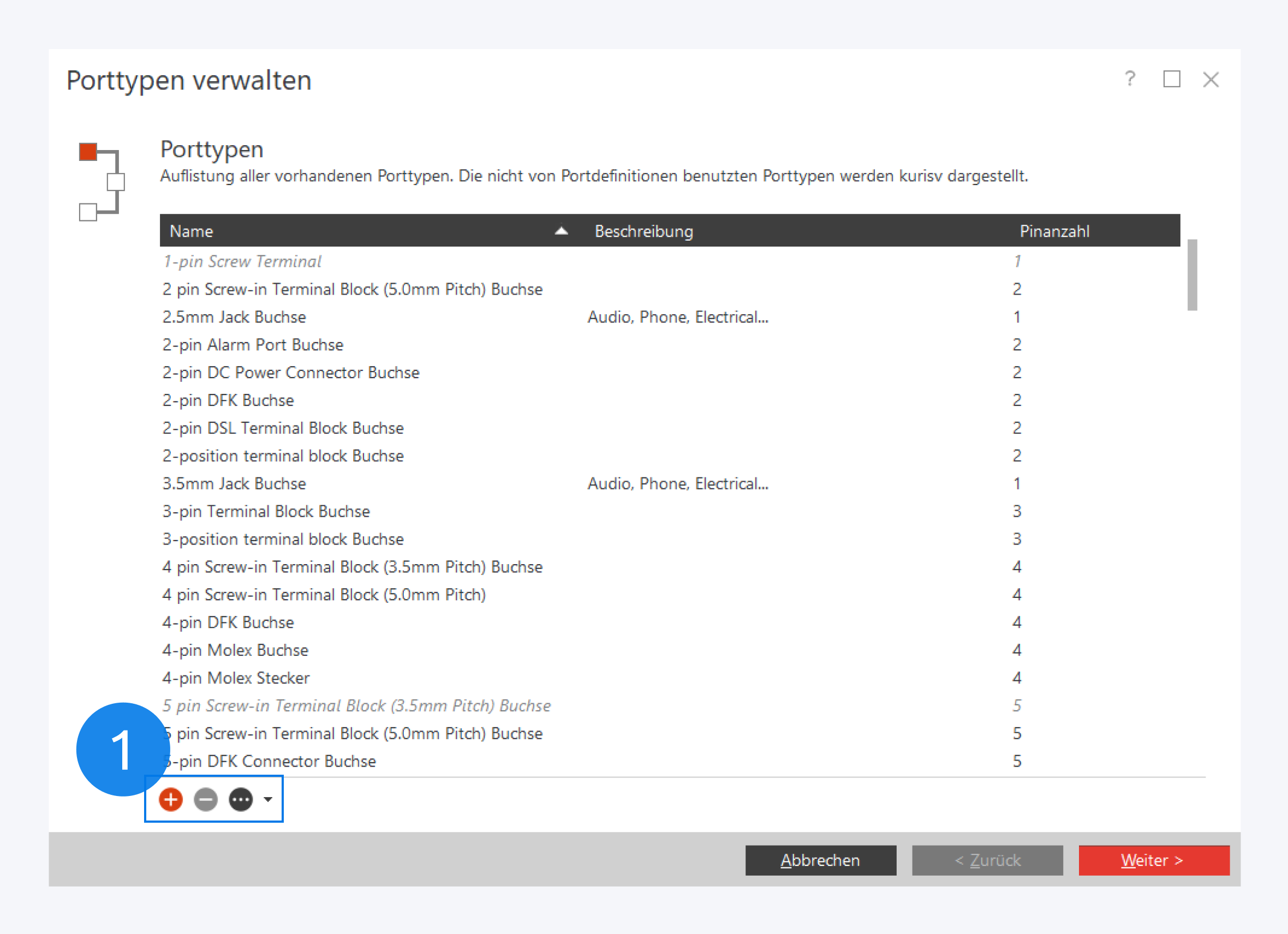

Mit den jeweiligen Icons können Sie neue Porttypen hinzufügen oder importieren und bestehende löschen (1). Doppelklicken Sie einen Porttypen, um ihn zu bearbeiten. Über einen Rechtsklick auf einen Porttypen, können Sie im Kontextmenü alle Komponentendefinitionen anzeigen, die ihn verwenden.

Pathfinder verwendet die Porttypen unter anderem, um die Kompatibilität bei Verbindungen zu prüfen. So wird beispielsweise ein RJ45-Port nicht mit einem USB-Port verbunden werden können.

Porttypen, die aktuell nicht von Komponentendefinitionen verwendet werden, werden kursiv dargestellt.

Das Importieren vorgefertigter Porttypen aus dem Onlinekatalog erleichtert die Dokumentation enorm. Wir empfehlen die Nutzung des Onlinekatalogs, um Inkonsistenz und Redundanz zu vermeiden.

Porttypen bearbeiten

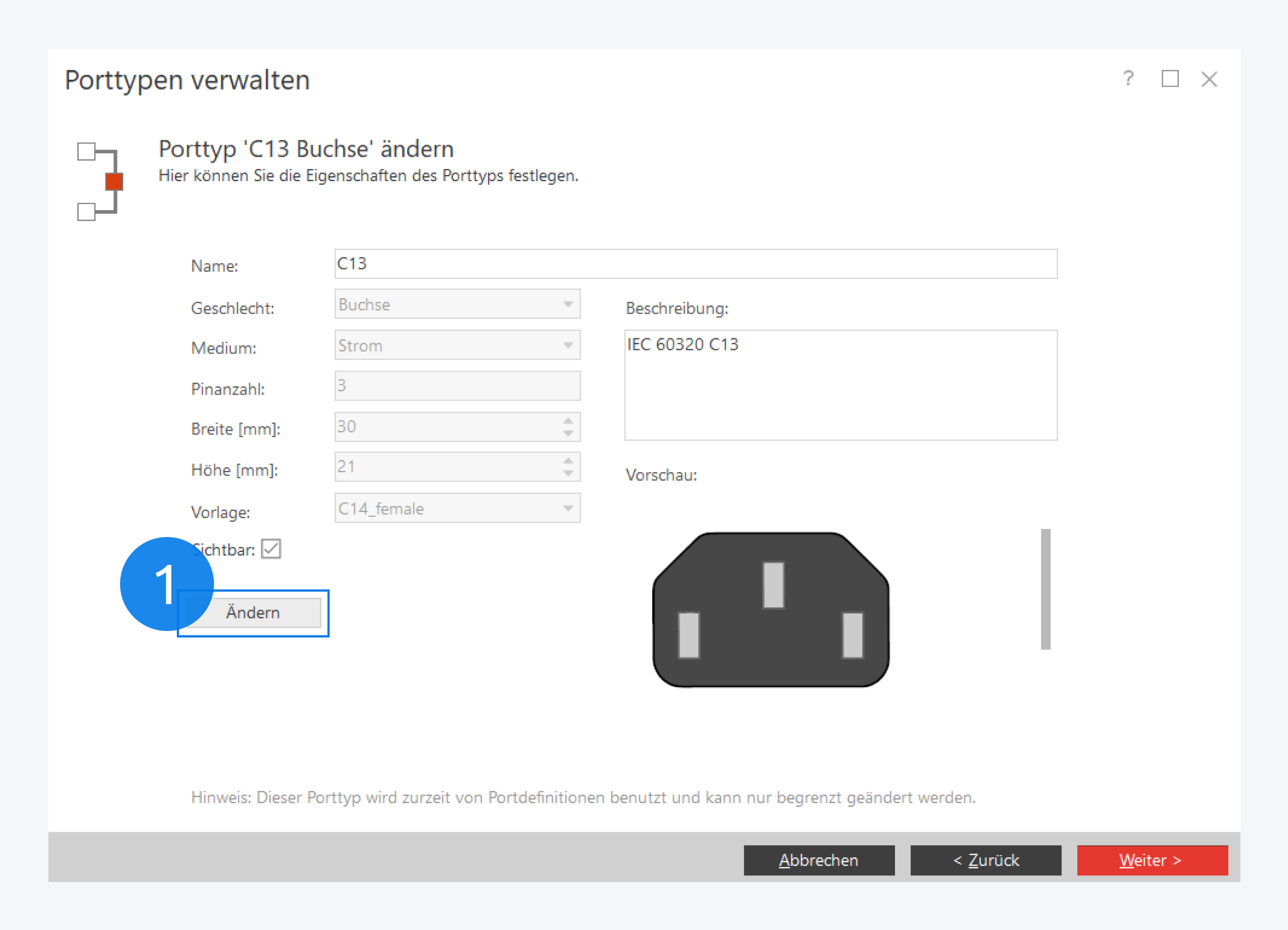

Um einen Porttypen zu bearbeiten, öffnen Sie ihn mit einem Doppelklick und klicken Sie auf Ändern (1).

Beim Erstellen oder Bearbeiten eines Porttyps stehen folgende Eigenschaften zur Verfügung:

Name: Der Name des Porttyps.
Geschlecht: Das Geschlecht des Porttyps (Buchse, Stecker oder Hermaphrodit).
Medium: Das Medium (Kupfer, LWL, Strom) des Porttyps.
Pinanzahl: Die Anzahl der Pins, über die der Porttyp verfügt.
Breite: Die physische Breite des Porttyps in Millimetern.
Höhe: Die physische Höhe des Porttyps in Millimetern.
Vorlage: Die Abbildung, mit der der Port dargestellt wird.
Sichtbar: Schaltet die Sichtbarkeit des Ports ein/aus.
Beschreibung: Eine kurze Beschreibung des Porttyps.

Klicken Sie anschließend auf Weiter.

Mapping

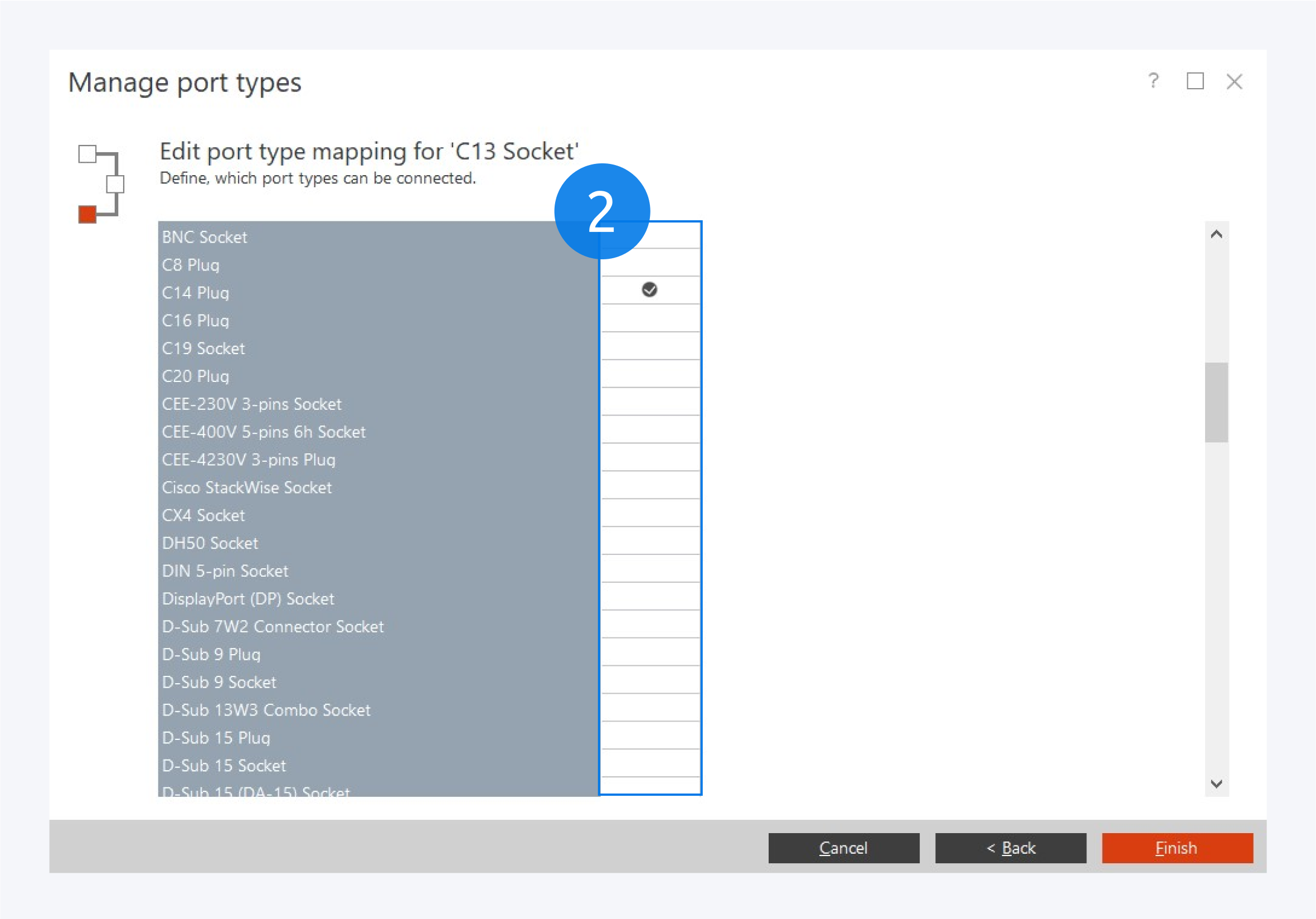

Im Mapping können Sie entscheiden, mit welchen anderen Porttypen der Porttyp verbunden werden kann (2). Das Mapping wird genutzt, um bei neuen Verbindungen die Kompatibilität sicherzustellen.

Klicken Sie auf Fertigstellen, um die Änderungen zu speichern und den Vorgang abzuschließen.

Porttypen importieren

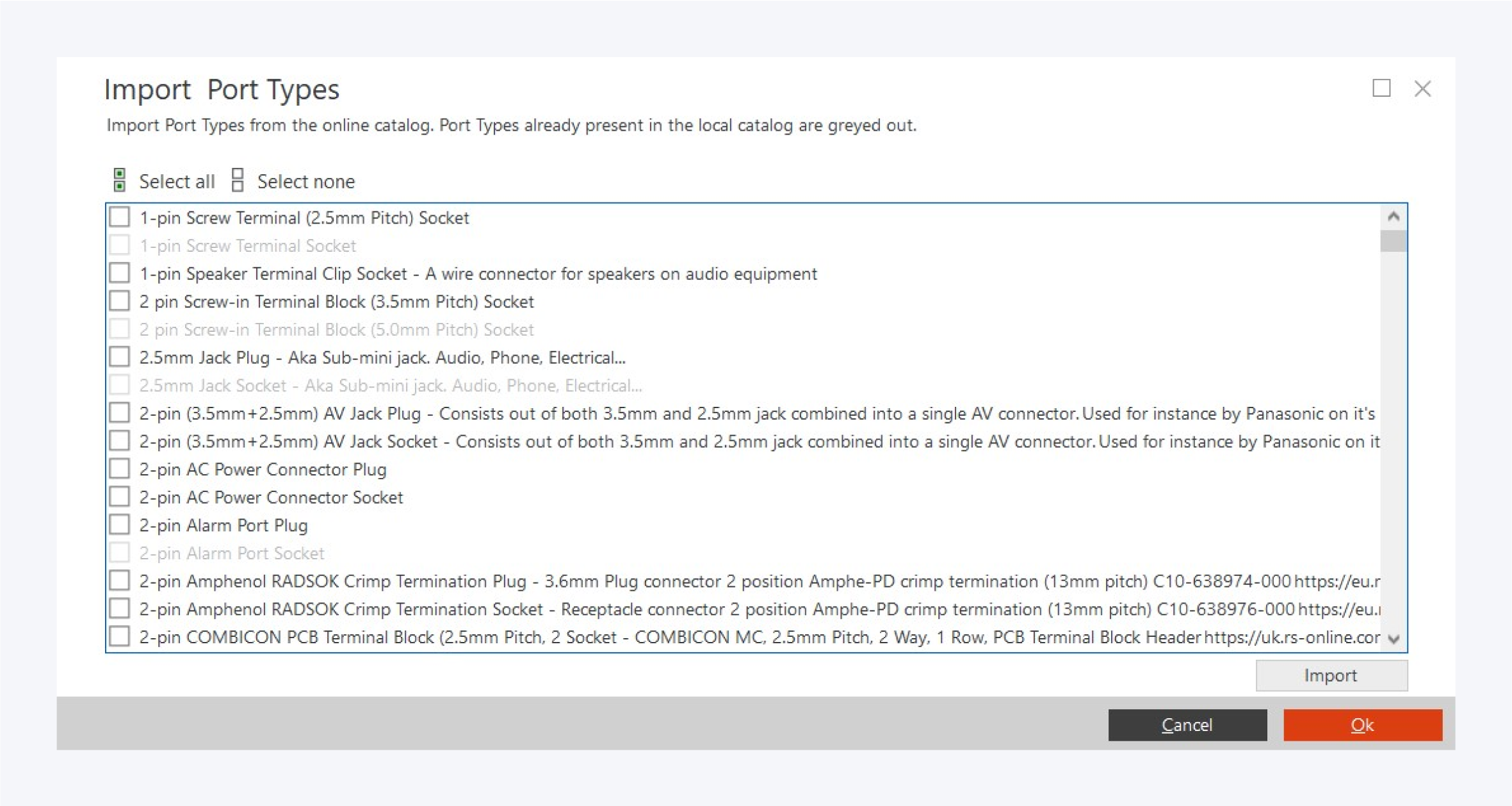

Porttypen, die noch nicht im lokalen Katalog verfügbar sind, können aus dem Onlinekatalog heruntergeladen werden. Wählen Sie die benötigten Porttypen aus und klicken Sie auf Importieren.
