Ports per Route patchen

Mit seriellem Patchen können neue Verbindungen einfach geplant und dokumentiert werden.

Wählen Sie Ports per Route patchen im Bereich Kabelverwaltung oder Serielles Patchen im Kontextmenü eines Ports.

Diese Methode ermöglicht es, neue Patchverbindungen entlang eines Netzwegs zu erstellen.

Serielles Patchen

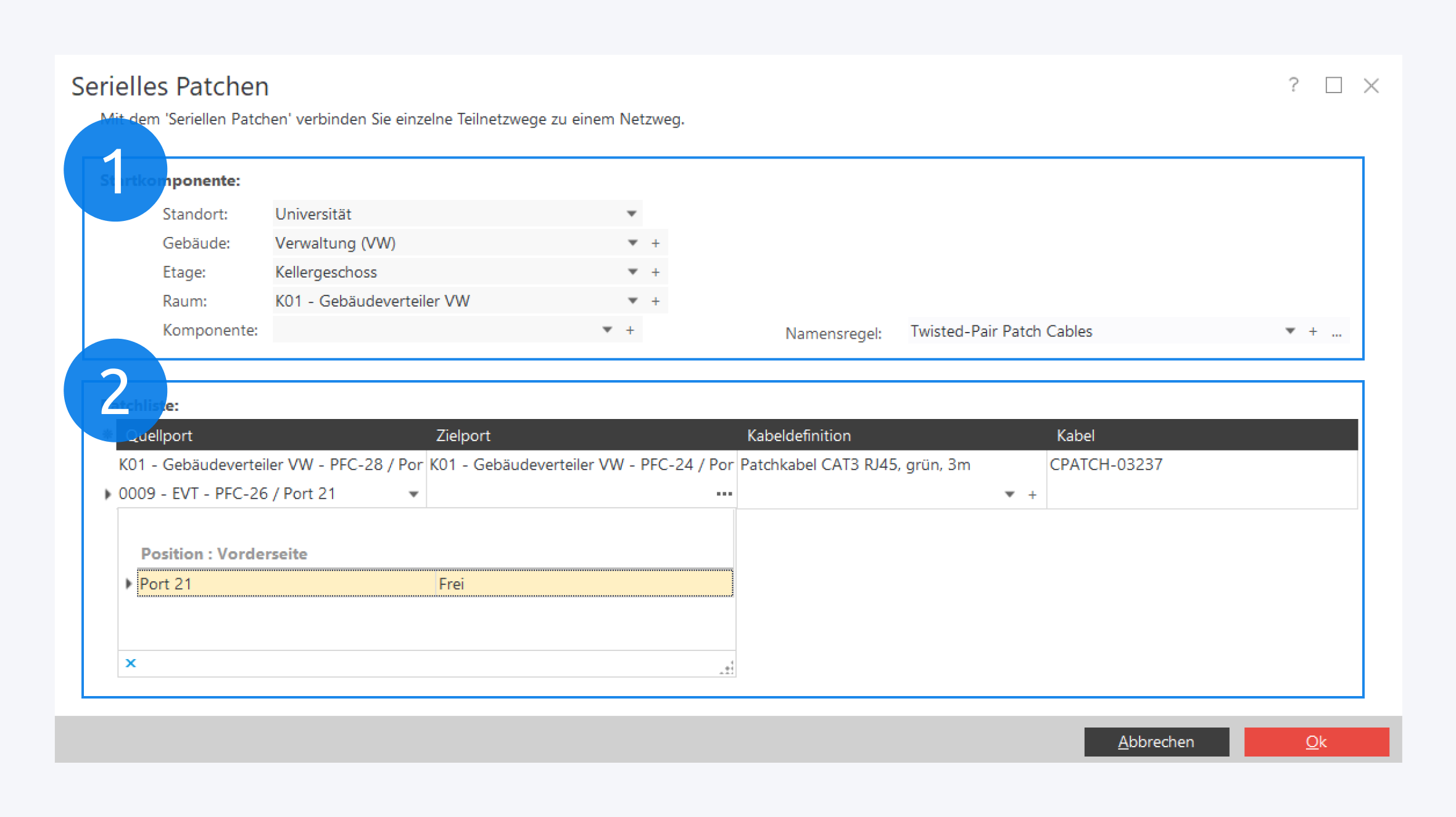

Wählen Sie zunächst die Startkomponente und eine Namensregel für die zu erstellenden Kabel aus (1). Anschließend kann der erste Quellport in der Patchliste ausgewählt werden (2).

Anschließend wird der Zielport über die Portsuche (siehe unten) gesucht und die gewünschte Kabeldefinition ausgewählt. Das Kabel wird dann der Namensregel entsprechend benannt.

Nachdem die erste Verbindung erstellt worden ist, wird automatisch der nächste freie Port entlang des Netzwegs als neuer Quellport ausgewählt.

Verfahren Sie nach diesem Prinzip, bis alle gewünschten Verbindungen hergestellt worden sind und schließen Sie den Vorgang mit einem Klick auf Ok ab.

Portsuche

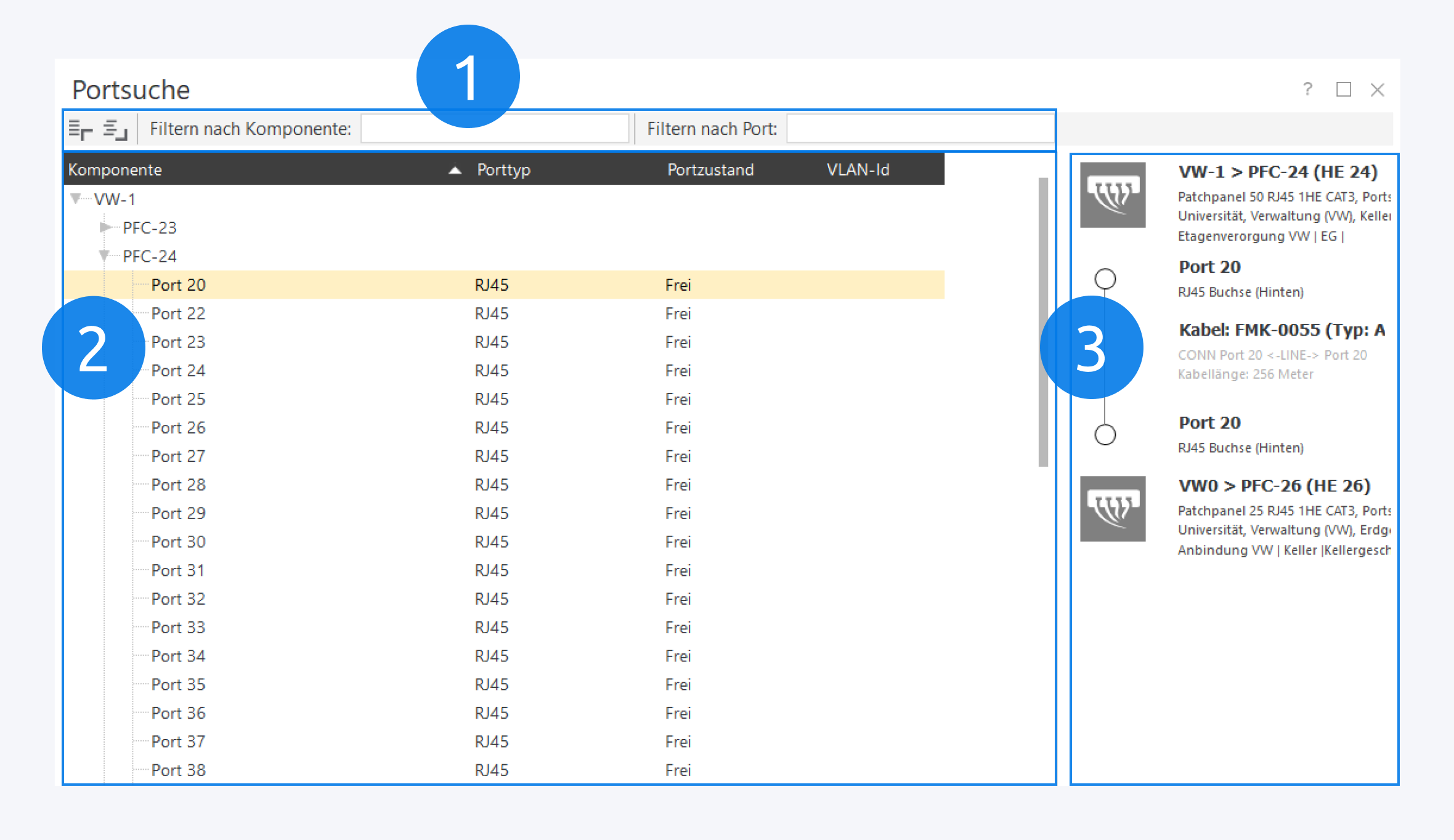

Mit einem Klick auf … im Zielportfeld öffnen Sie die Portsuche. Es stehen alle Komponenten im selben Raum zur Auswahl.

Sie können nach Komponenten und Ports filtern (1) und dann in der Liste (2) den gewünschten Port auswählen. Auf der rechten Seite wird der Netzweg des markierten Ports angezeigt (3).

Mit einem Doppelklick auf einen Port wählen Sie diesen als Zielport aus.
