Portmatrix

Passive Komponenten besitzen in Pathfinder eine Portmatrix, die interne Verbindungen zwischen den Ports, typischerweise zwischen Vorder- und Rückseite, definiert.

Die Portmatrix erreichen Sie über den entsprechenden Tab in den Eigenschaften der Komponentendefinition.

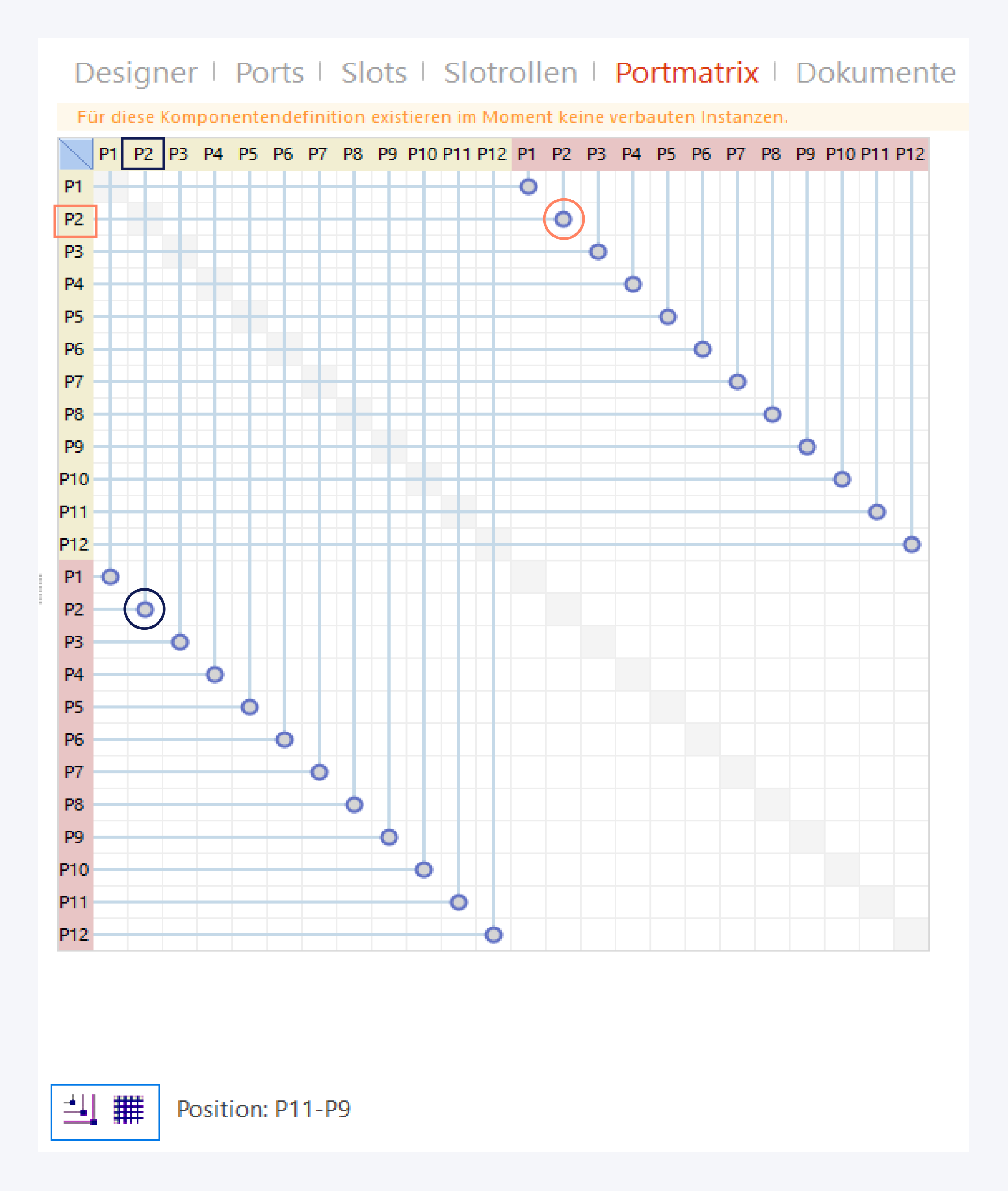

Die Portmatrix zeigt die logischen Verbindungen zwischen Ports einer passiven Komponente an, beispielsweise eines Patchpanels.

Standardmäßig werden Ports der Vorderseite mit dem gleichen Port auf der Rückseite verbunden.

Der gelbe Bereich umfasst die Ports der Vorderseite, der rote Bereich die der Rückseite.

Um eine Verbindung herzustellen oder zu lösen, klicken Sie in die entsprechende Zelle der Portmatrix.

Um alle Verbindungen zu lösen oder herzustellen, klicken Sie auf das Icon im unteren Bereich. Hier können Sie auch die Rasteransicht anpassen.

Die Portmatrix einer Komponentendefinition kann nur angepasst werden, solange keine Instanzen existieren.
