Portinformationen und Kabelfarben

Viele Informationen über einen Port erhalten Sie, wenn Sie die Maus darüber bewegen. Außerdem sind Ports farbkodiert, um ihren Zustand auf den ersten Blick sichtbar zu machen.

Kabelfarben basieren auf der jeweiligen Kabeldefinition. Wenn Sie eine Kabeldefinition anpassen, betrifft die Änderung alle Instanzen der Definition.

Porthinweise

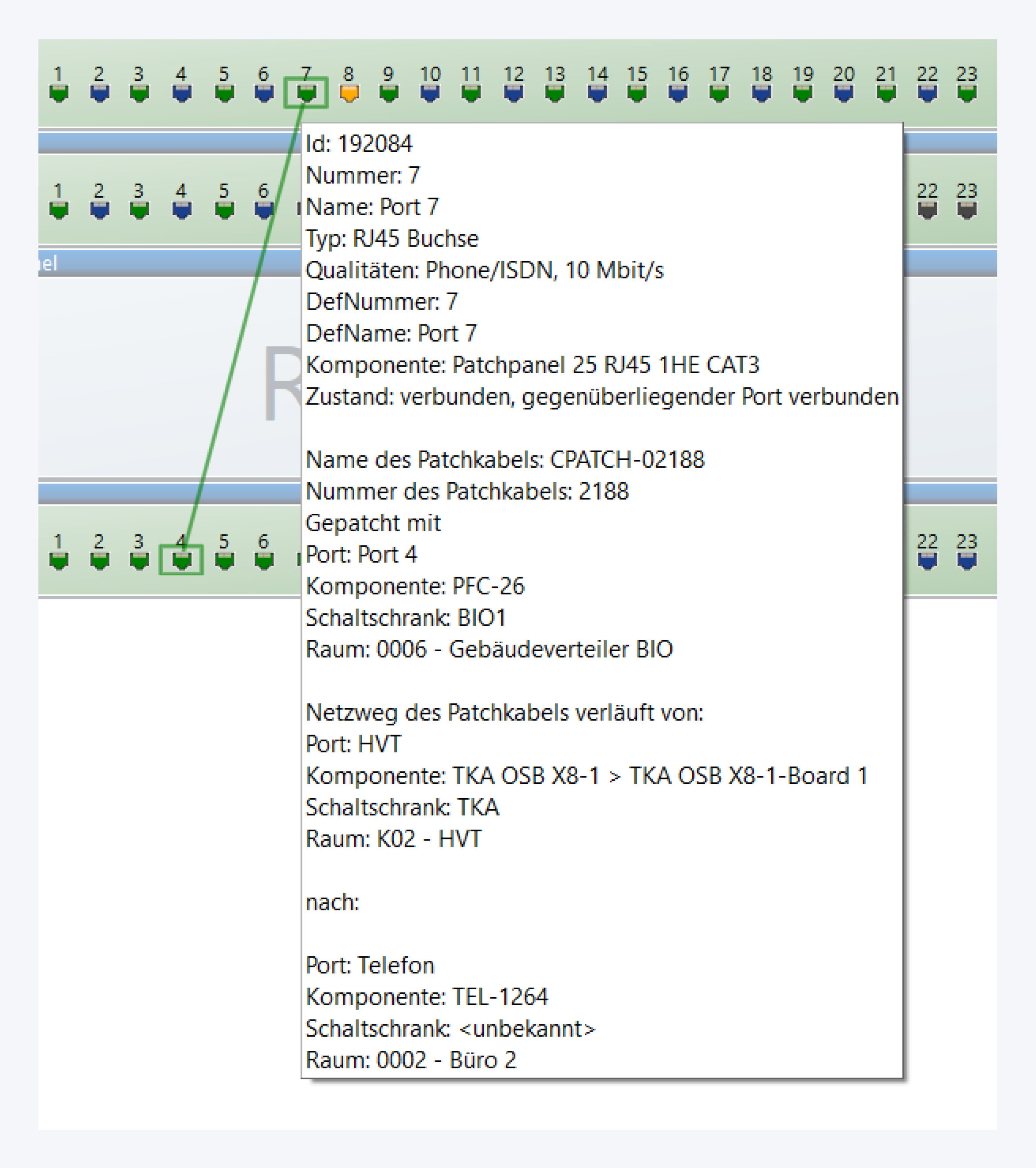

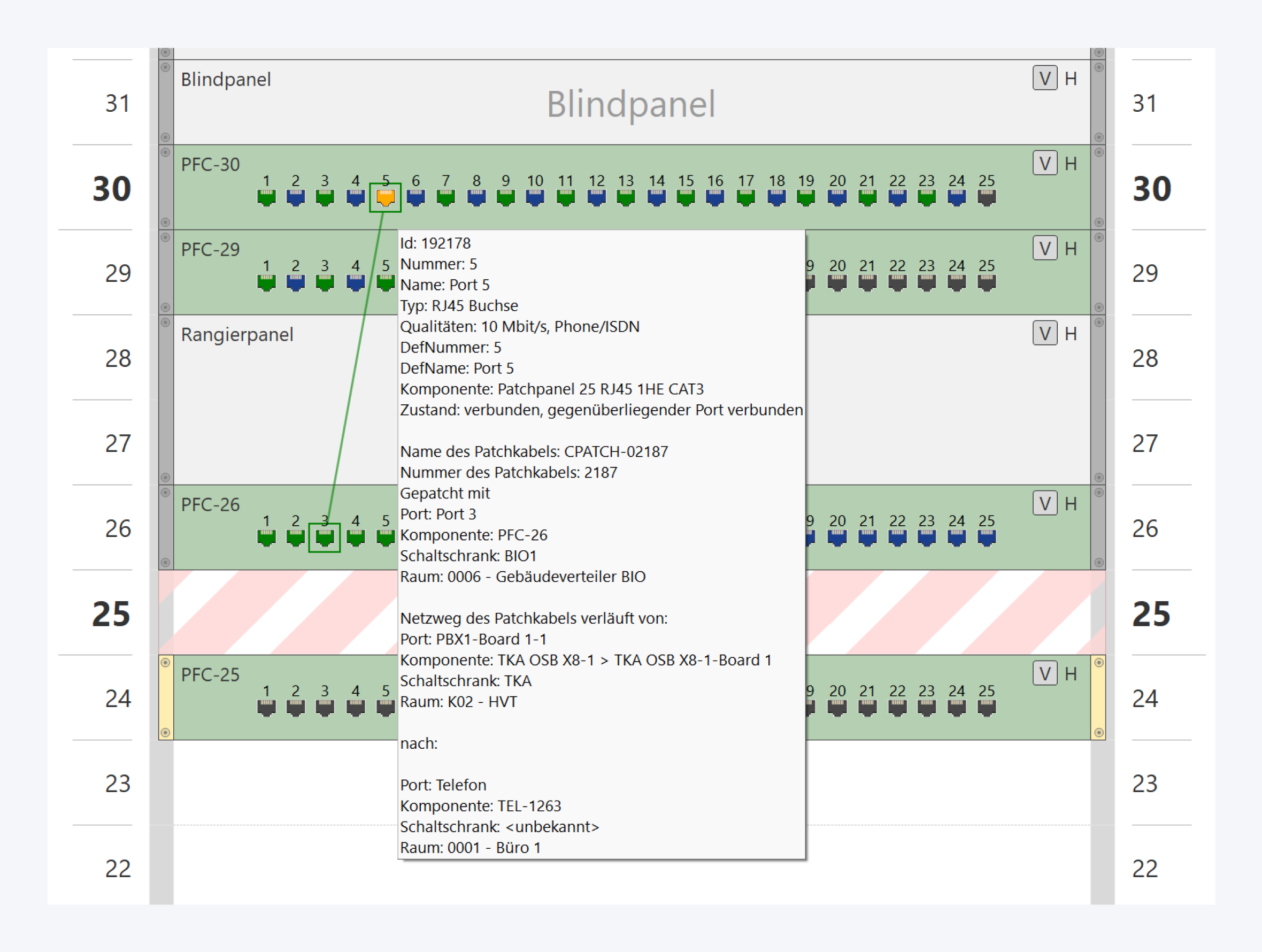

Wenn Sie die Maus über einen Port bewegen, wird ein Hinweis mit den wichtigsten Informationen eingeblendet.

Dieser umfasst Details wie die ID des Ports, seinen Namen, seine Nummer, aber auch seinen Typ und unterstütze Qualitäten.
Zusätzlich werden Informationen zu verbundenen Kabeln und dem Netzweg bereitgestellt.

Portstatusfarben

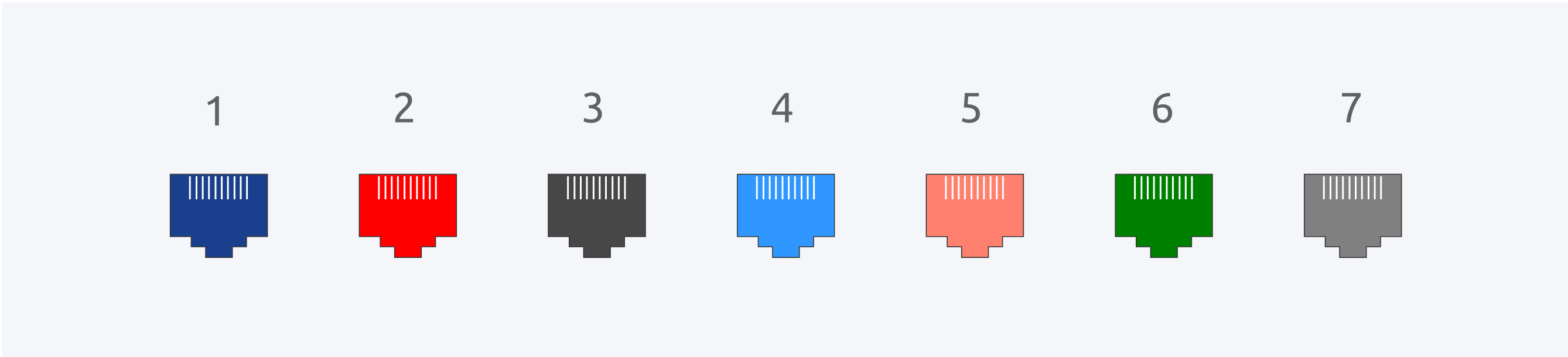

In Pathfinder werden Ports entsprechend ihres Zustandes eingefärbt:

1: Nur der zugehörige Port auf der Rückseite ist verbunden.

2: Der Port ist defekt.

3: Weder Vorder- noch Rückseite sind verbunden.

4: Der Port ist als reserviert markiert.

5: Nur die Vorderseite ist verbunden.

6: Sowohl Vorder- als auch Rückseite sind verbunden.

7: Der Port ist deaktiviert.

Standards für Faserfarben

Folgende Standards sind gängig für die Faserfarben von LWL-Kabeln:

Fasernummer	Farbcode	SWI	DIN	ISO	IEC	TIA/EIA-598
1	RD	red	red	blue	blue	blue
2	GN	green	green	orange	yellow	orange
3	YE	yellow	blue	green	red	green
4	BL	blue	yellow	red	white	brown
5	WH	white	white	grey	green	grey
6	VI	violet	grey	yellow	violet	white
7	OR	orange	brown	brown	orange	red
8	BK	black	violet	violet	grey	black
9	GY	grey	turquoise	white	turquoise	yellow
10	BN	brown	black	black	black	violet
11	PK	pink	orange	pink	brown	pink
12	TQ	turquoise	pink	turquoise	pink	turquoise

Standards für Patchkabelfarben

Fasername	Kern/Faserdurchmesser	TIA/EIA-598
SM-OS2	9/125 µm	yellow
MM-OM1	62.5/125 µm	orange
MM-OM2	50/125 µm	orange
MM-OM3	50/125 µm	turquoise
MM-OM4	50/125 µm	magenta
MM-OM5	50/125 µm	lime
