Patchverbindungen

In Pathfinder gibt es verschiedene Möglichkeiten, Patchverbindungen herzustellen. Hierbei wird zwischen 1:n und n:n Verbindungen unterschieden. Patches werden entweder über den Kabelverwaltungsabschnitt im Hauptmenü oder direkt im Schrank erstellt.

Drag & Drop

Ports auswählen

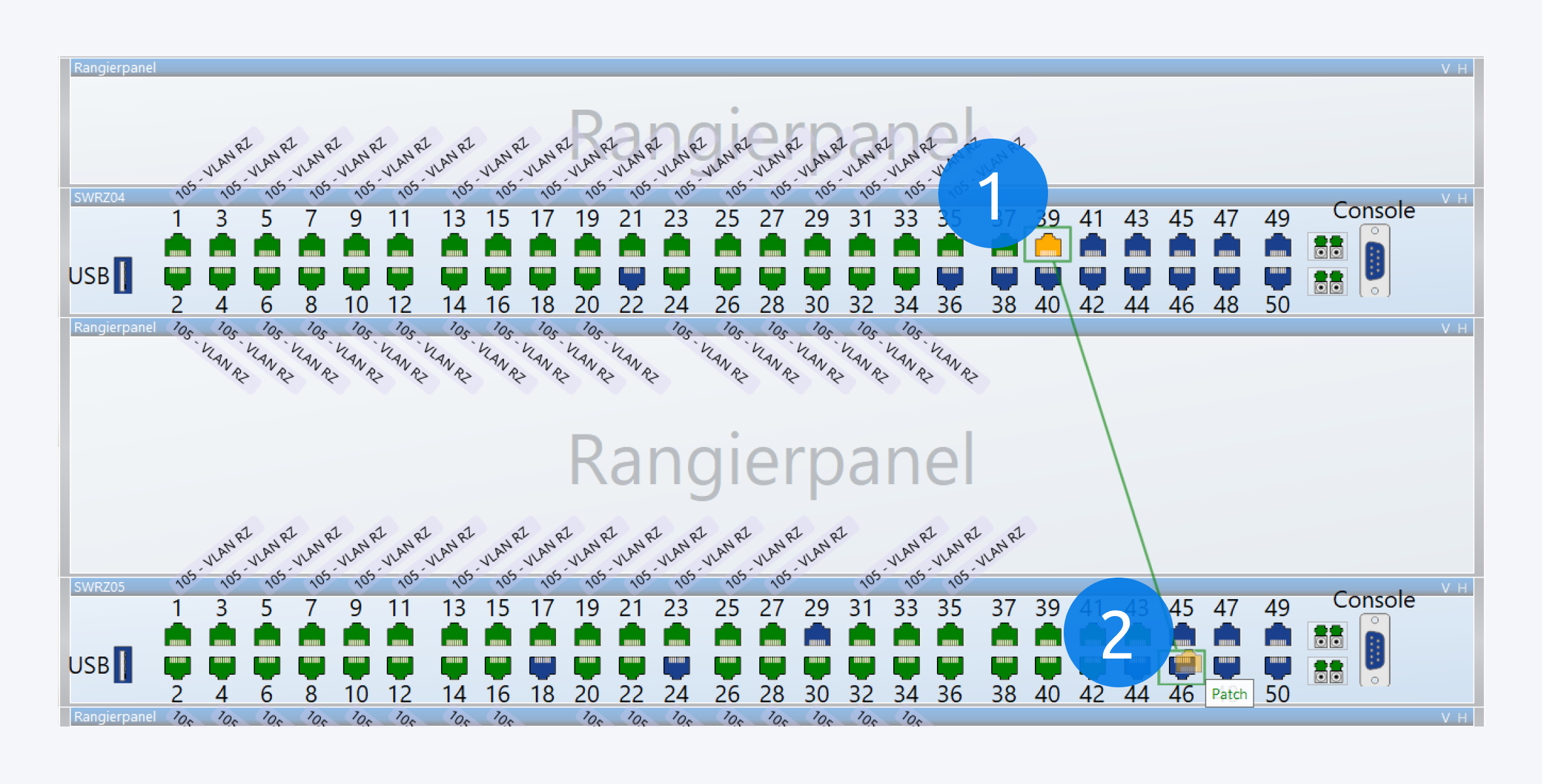

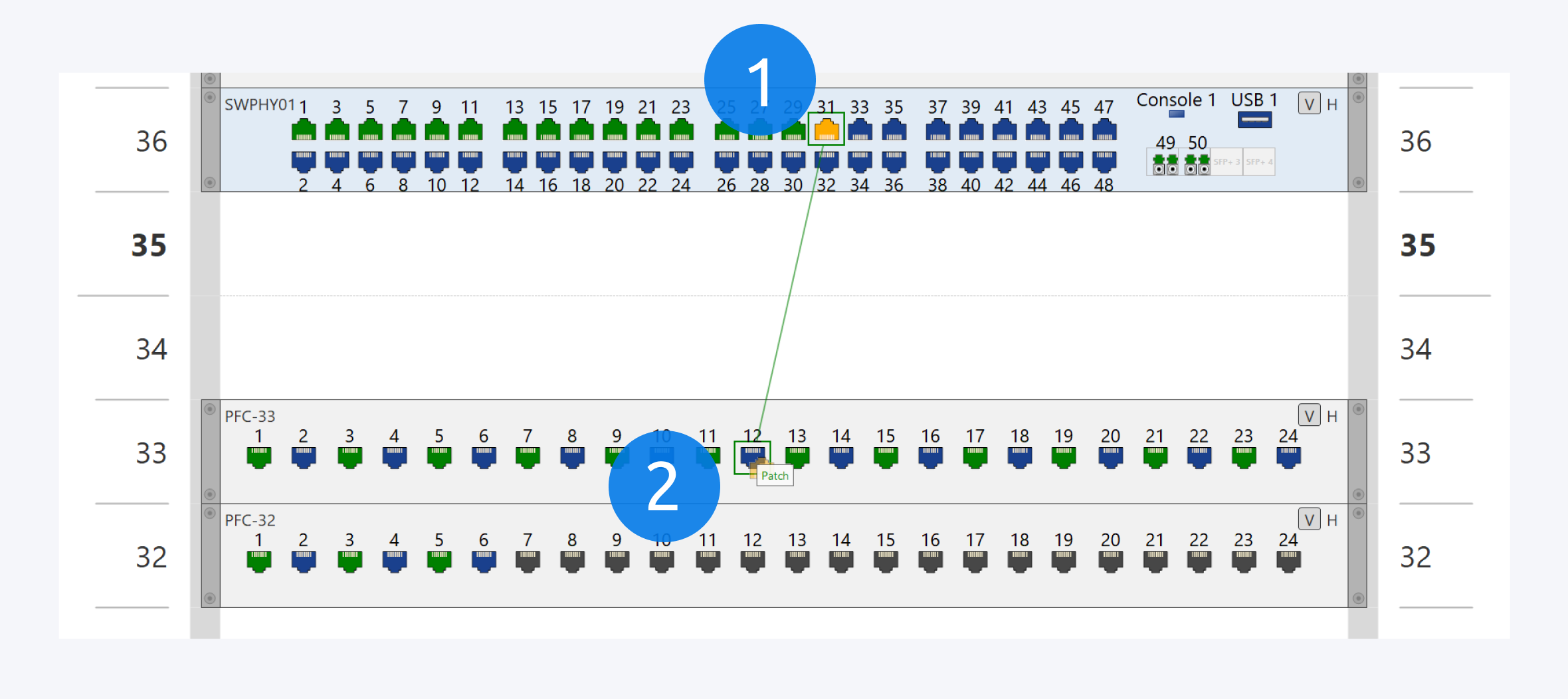

Die einfachste Möglichkeit, eine 1:1 Patchverbindung zu erstellen, ist per Drag&Drop. Hierfür klicken Sie einfach auf den Quellport (1) und ziehen ihn auf den gewünschten Zielport (2). Nun öffnet sich der Patchdialog.

Alternativ erreichen Sie den Patchdialog über das Kontextmenü einer Komponente oder eines Ports. Hier findet sich auch ein Dialog für paralleles Patchen (n:n).

Kabeldefinition auswählen

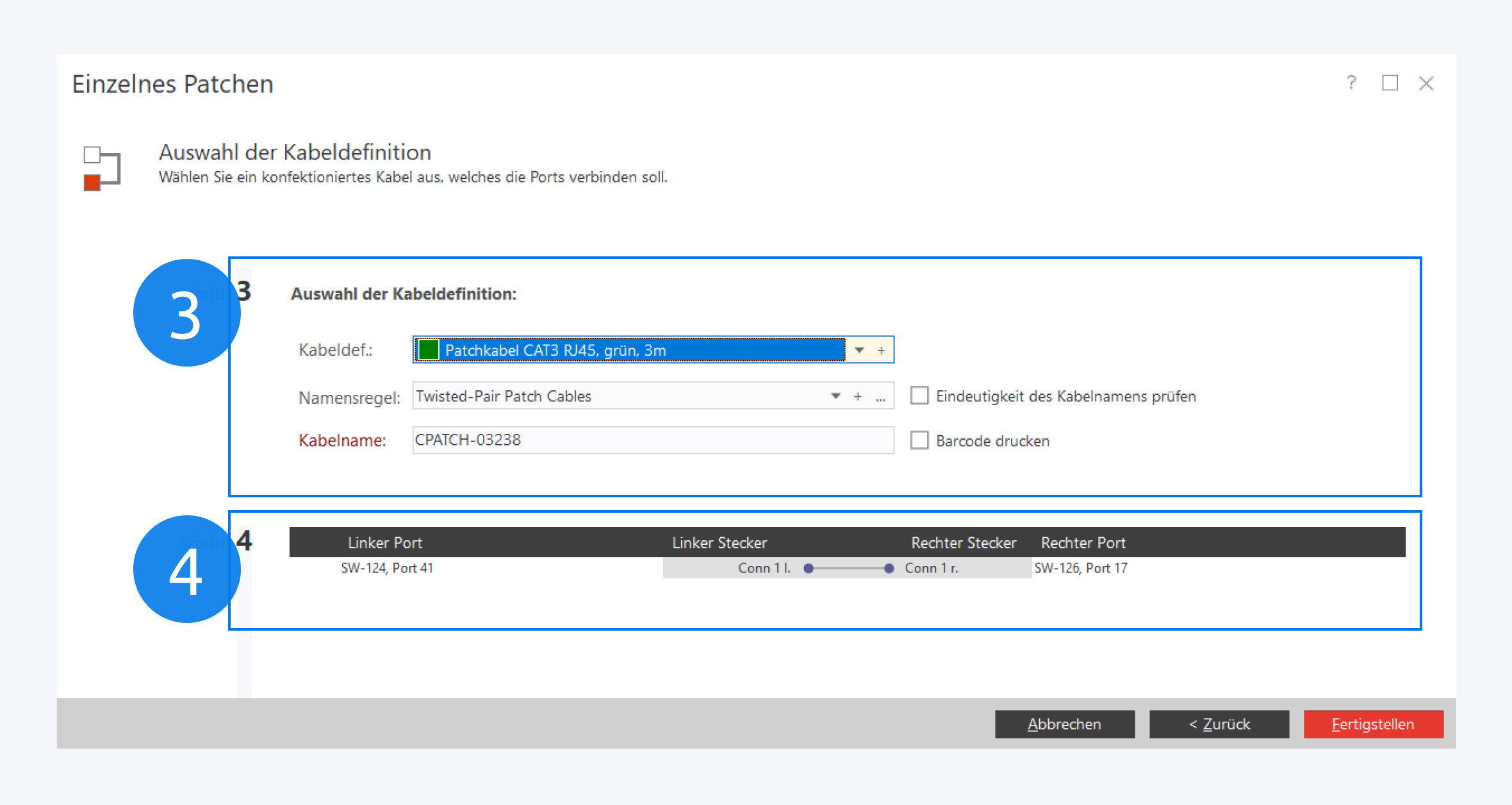

Nach Auswahl der Ports kann die Kabeldefinition ausgewählt werden (3).

Hier im Beispiel handelt es sich um zwei RJ45-Ports und ein passendes Kabel wird automatisch vorgeschlagen.

Unterhalb (4) wird eine Übersicht über die erstellten Verbindungen angezeigt. Schließlich beenden Sie den Vorgang mit einem Klick auf Fertigstellen.

Verbindungen anzeigen

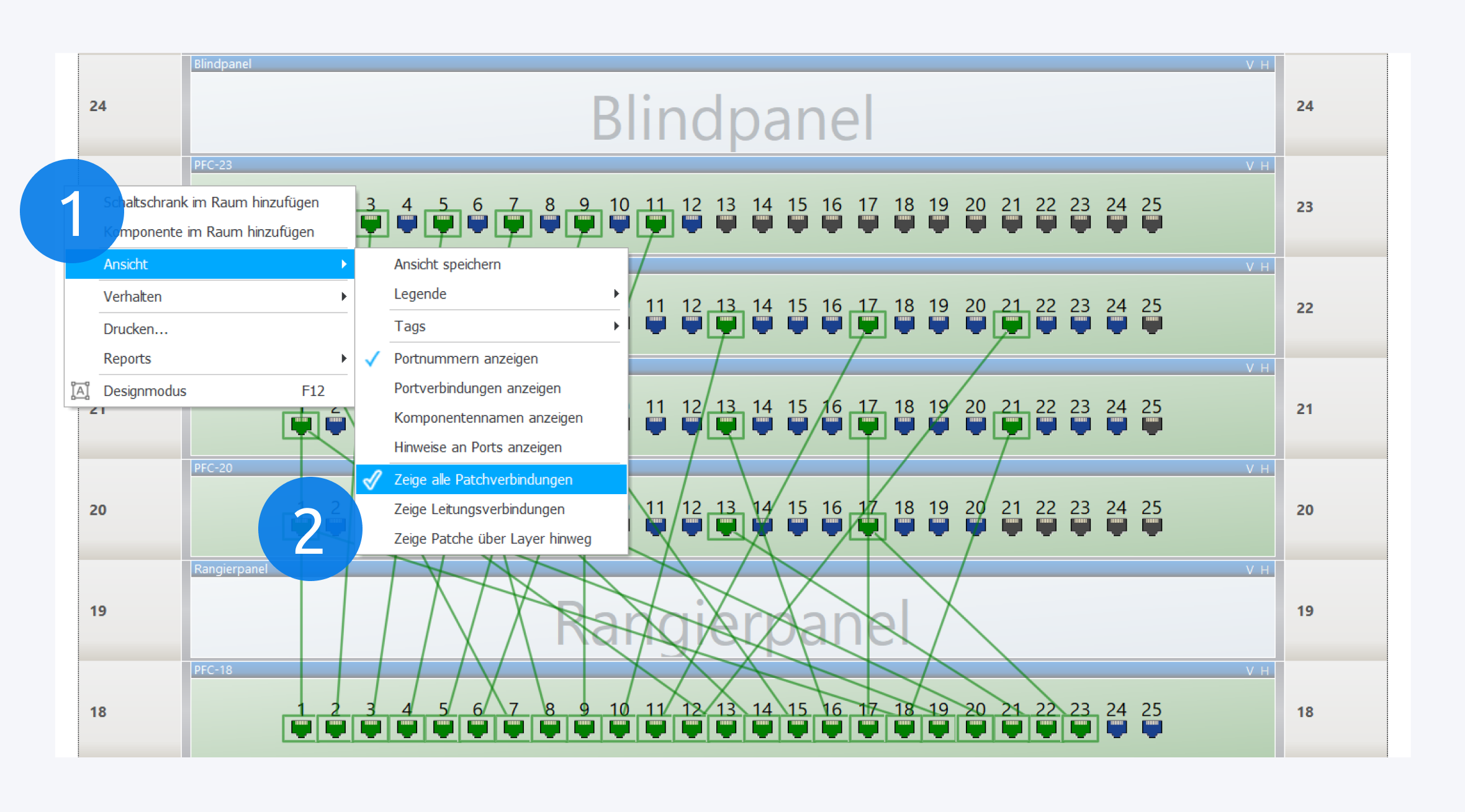

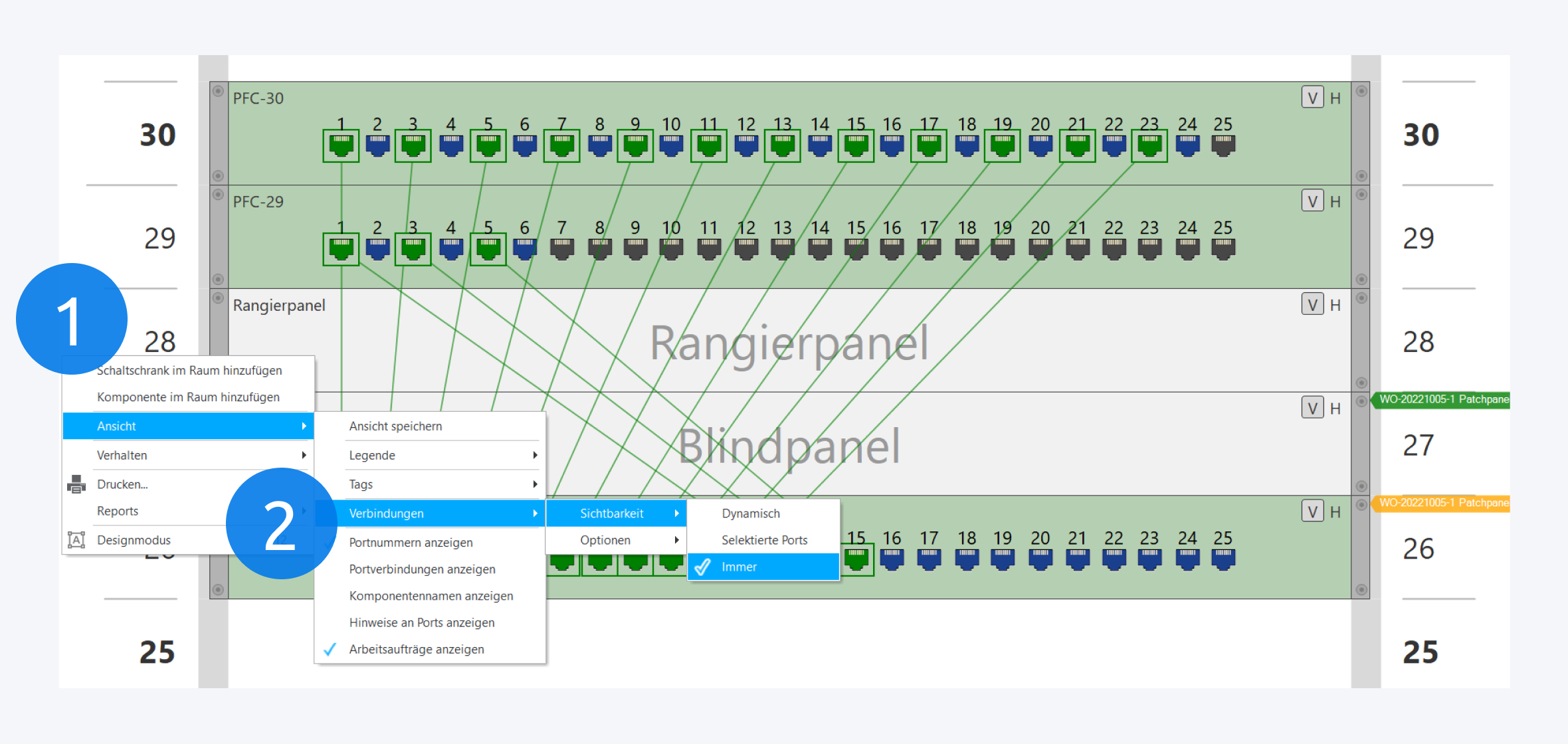

Über das Kontextmenü im Schrank können Sie unter Ansicht (1) sowohl Patch- als auch Leitungsverbindungen permanent anzeigen lassen (2).

Kabel entfernen

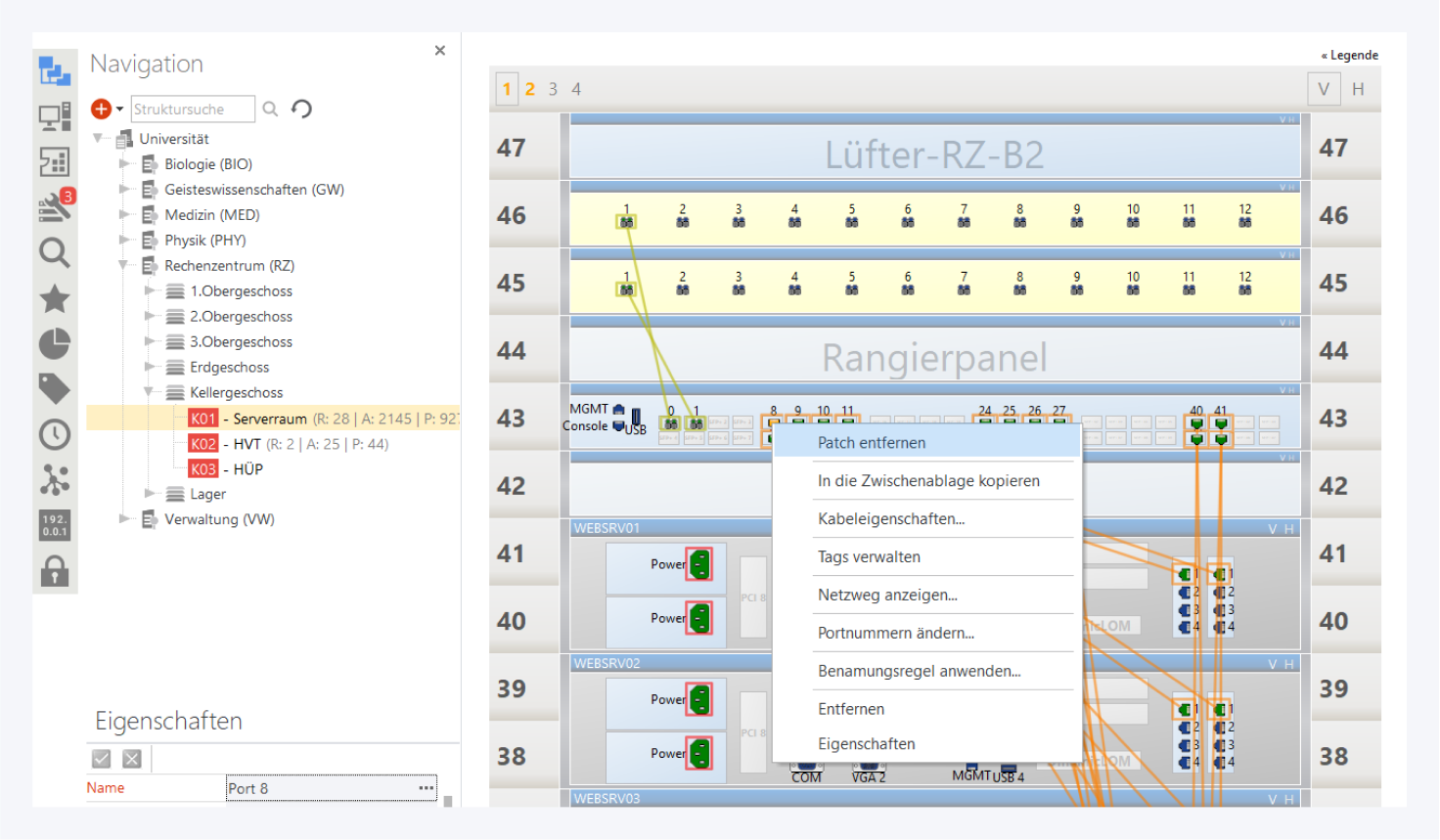

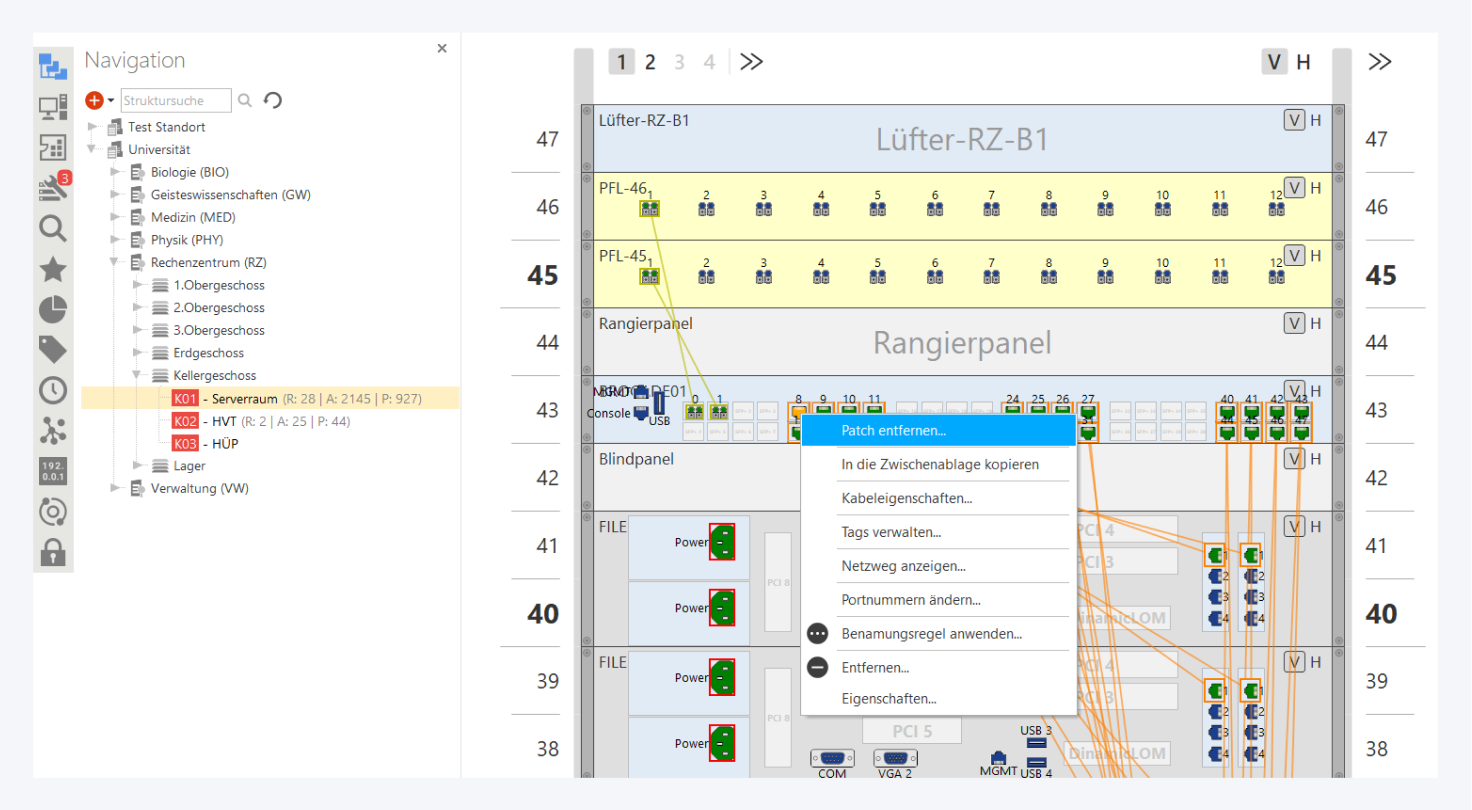

Um eine Patchverbindung zu lösen, rechtsklicken Sie auf einen Port und wählen im Kontextmenü Patch entfernen. Anschließend erscheint ein Bestätigungsdialog mit allen Abhängigkeiten. Nach Bestätigung werden die Objekte gelöscht.

Tiefergehende Informationen zum Umgang mit Patchkabeln finden Sie hier.
