Patchen per Drag&Drop

Der wohl bequemste Weg, 1:1-Patchverbindungen herzustellen, ist das Patchen per Drag&Drop.

Es ist auch möglich eine bestehende Patchverbindung per Drag&Drop zu einem anderen Port zu verschieben.


Einfaches Patchen

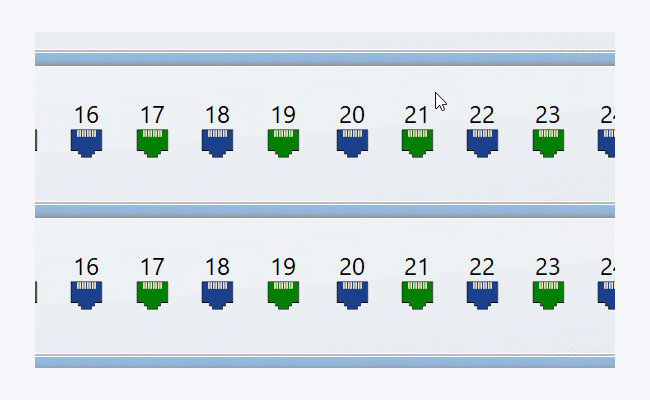

Um eine 1:1-Patchverbindung herzustellen, ziehen Sie einfach einen freien Port auf einen anderen. Anschließend öffnet sich der Patchdialog und Sie können die Kabeleinstellungen anpassen.

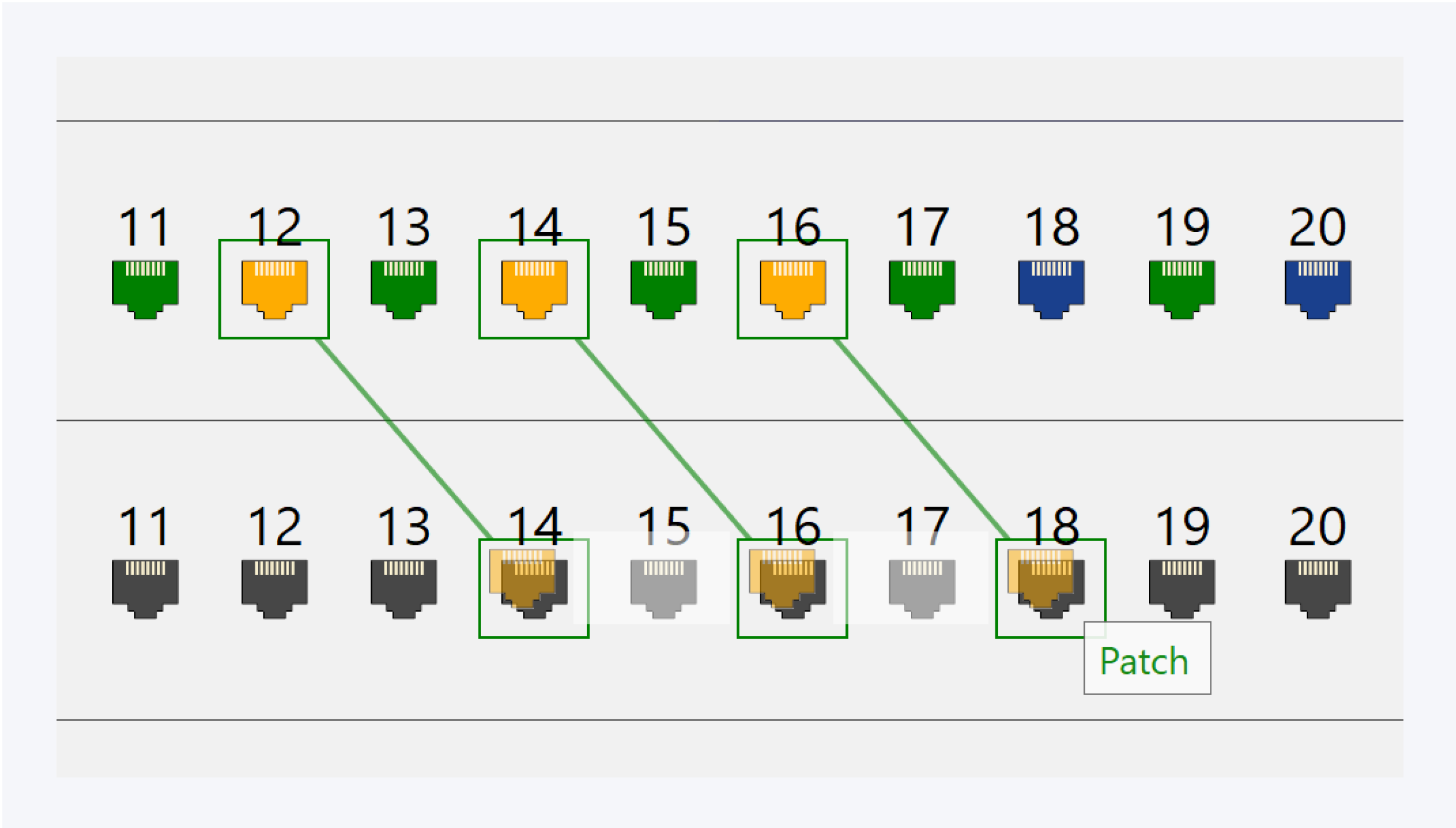

Um Patchverbindungen zu einem anderen Port zu bewegen, ziehen sie einfach einen verbundenen Port auf einen freien Port. Der freie Port übernimmt dann die Verbindung. Dies ist auch für mehrere Ports innerhalb der selben Komponente gleichzeitig möglich. Markieren Sie hierzu einfach mehrere Ports und ziehen dann die gesamte Auswahl zu freien Ports.

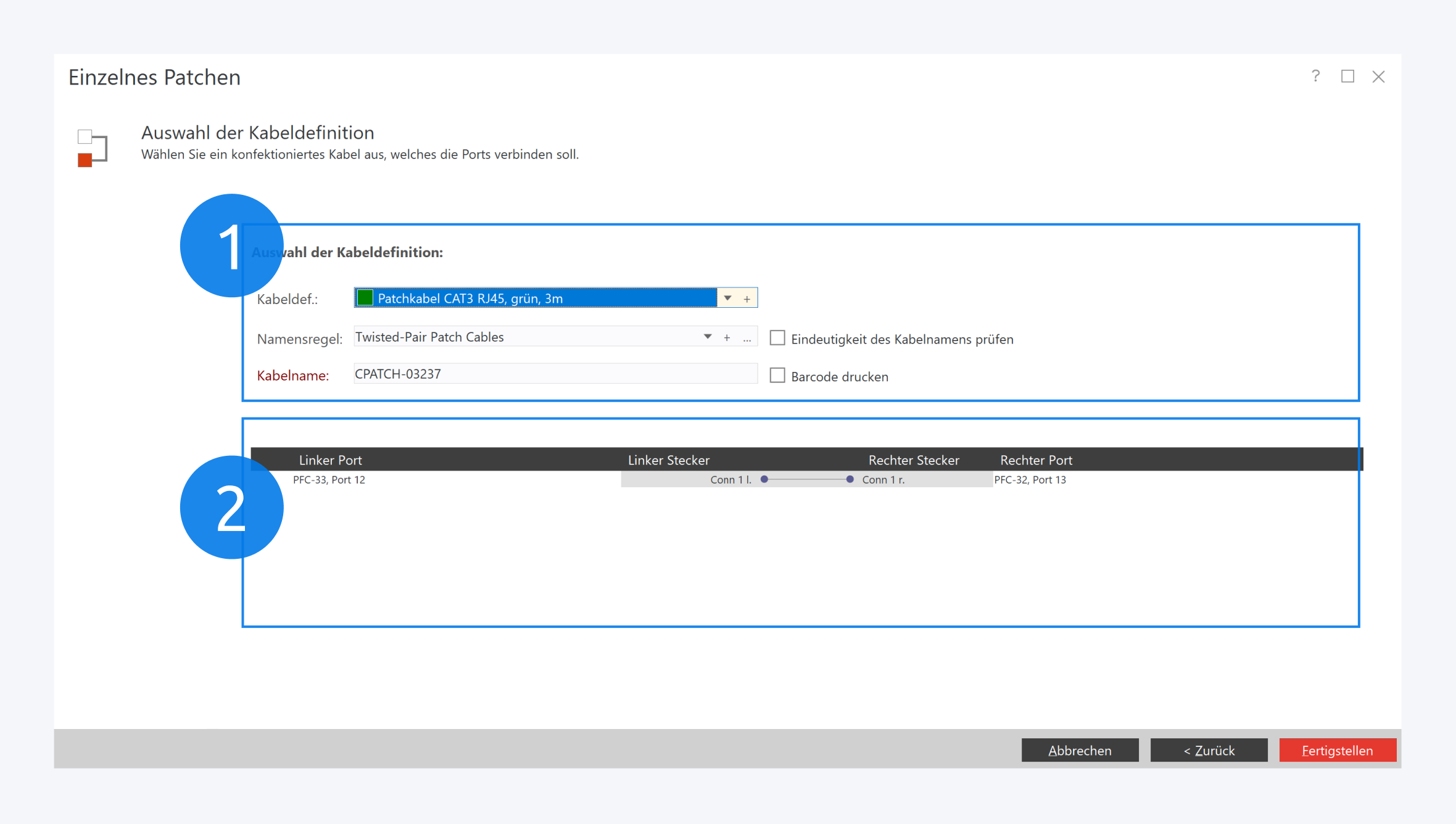

Pathfinder wird automatisch ein zur Portauswahl passendes Kabel vorschlagen (1). Wenn kein passendes Kabel existiert, können Sie ein neues erstellen oder aus dem Onlinekatalog importieren.

Geben Sie entweder die Namensregel an, die verwendet werden soll, oder vergeben Sie manuell einen Namen.

Unterhalb (2) wird ein Überblick über die zu erzeugende Verbindung dargestellt. Über kann die Portauswahl noch einmal angepasst werden.

Mit einem Klick auf Fertigstellen wird der Vorgang abgeschlossen.
