Patch- und Verlegekabel importieren
Der Kabelimport kann verwendet werden, um Kabelverbindungen aus Bestandsdaten einfach in Pathfinder zu überführen.
Wählen Sie Patch- und Verlegekabel importieren im Bereich Im- & Export aus.

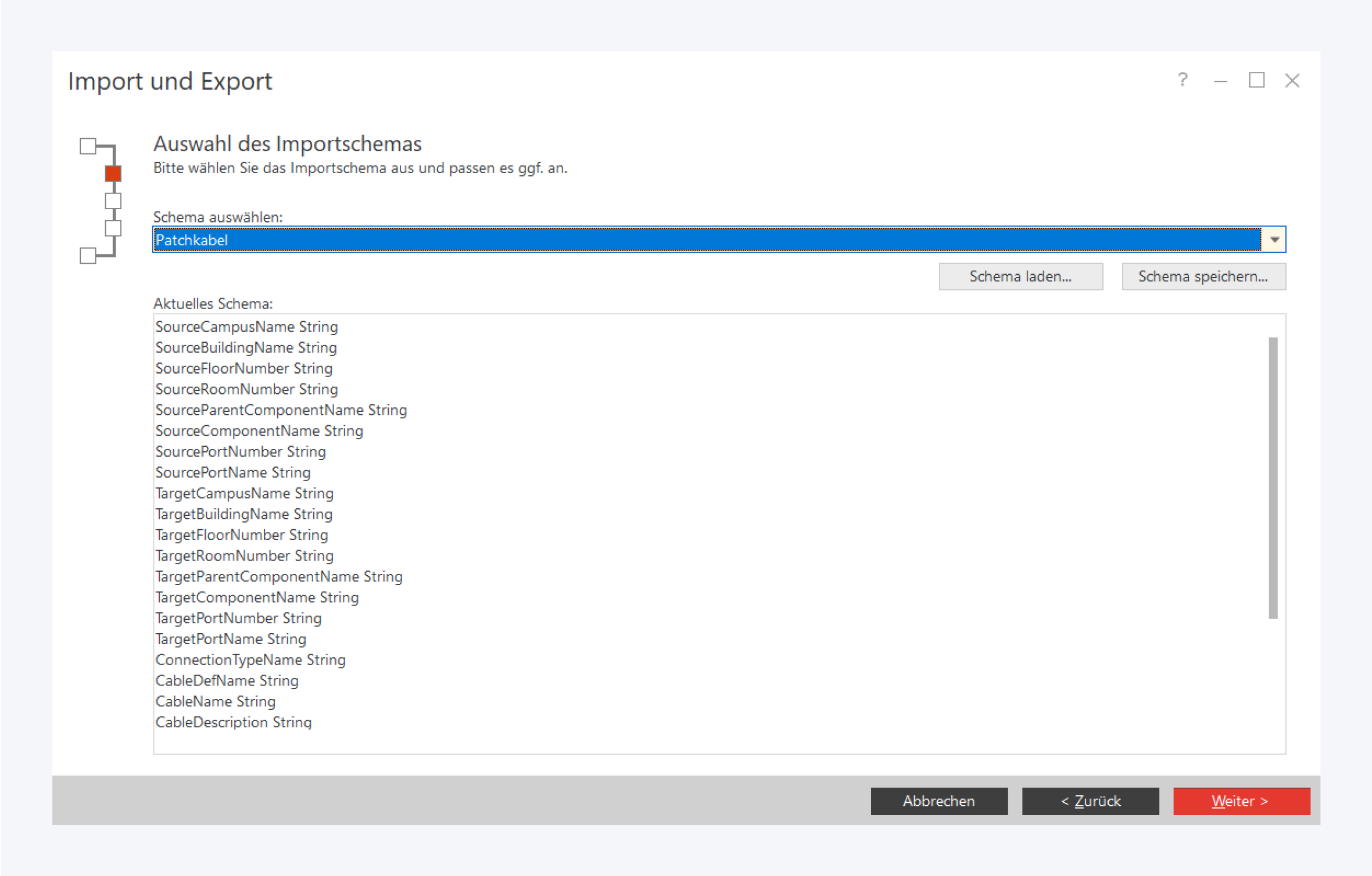

Schema auswählen
Wählen Sie eine Schemadatei aus, oder passen Sie das Schema Ihrem Bedarf an. Es werden genau die Felder berücksichtigt, die im Schema angegeben werden.
Sie können das aktuelle Schema auch für die künftige Nutzung speichern.
Klicken Sie anschließend auf Weiter.
Bitte beachten Sie, dass die Spaltenköpfe in der Importliste genau mit den Angaben im Schema übereinstimmen müssen. Das schließt Groß- und Kleinschreibung ein.
Liste auswählen

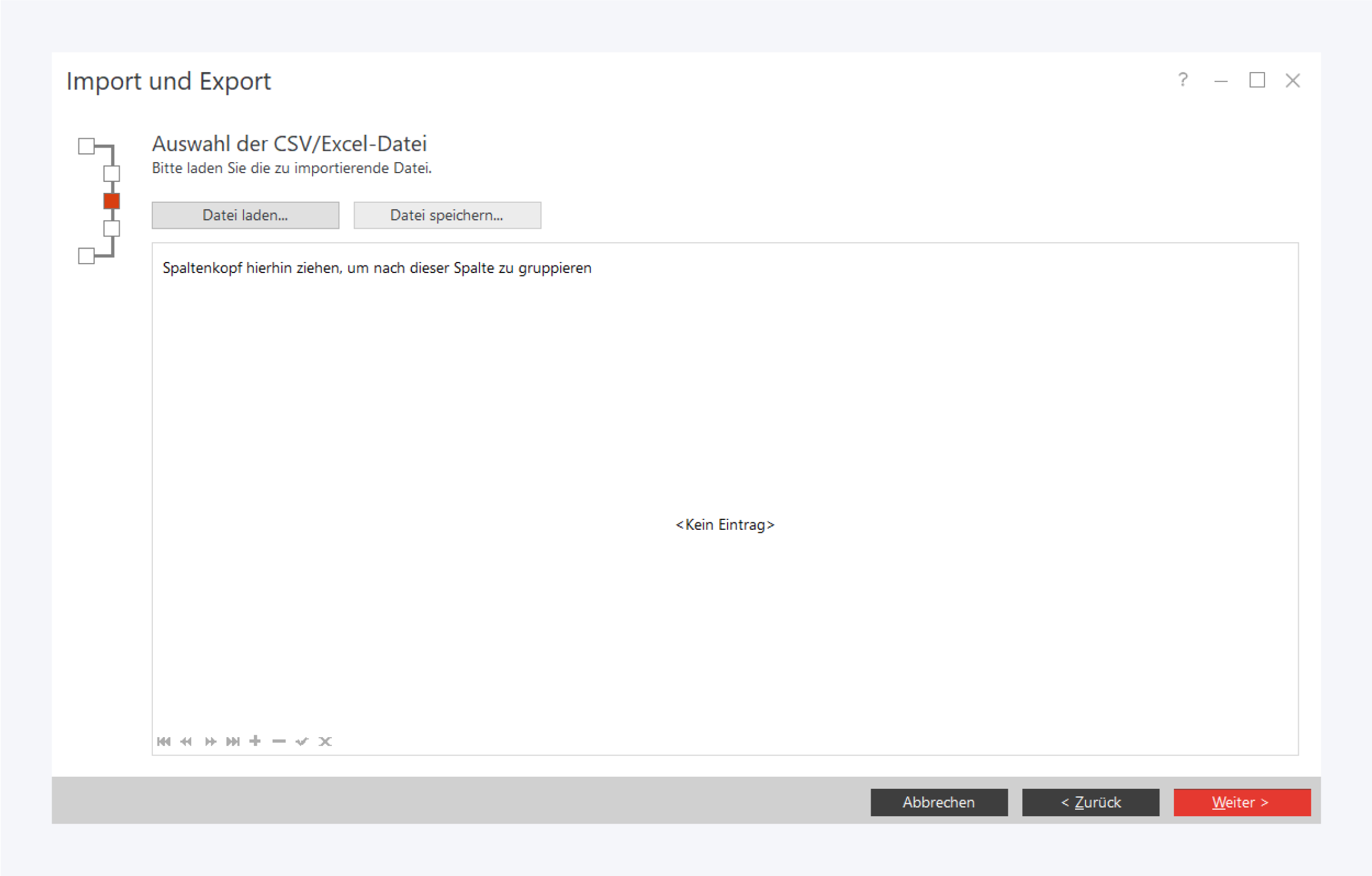

Klicken Sie im nächsten Schritt auf Datei laden und wählen Sie die Importliste aus. Es werden klassische Tabellenformate wie CSV oder XLSX unterstützt.
Anschließend wird die Liste geladen und es können bei Bedarf kleinere Änderungen vorgenommen werden. Diese können über Datei speichern gespeichert werden.
Nach einem Klick auf Weiter können Sie nun den Import durchführen.
Beispielschema für Verlegekabel:
Import installation cables from file.sch
Beispielimportliste für Verlegekabel:
Import installation cables from file.csv
Beispielschema für Patchkabel:
Import patch cables from file.sch
Beispielimportliste für Patchkabel:
Import patch cables from file.xlsx
Felder für den Kabelimport
Die folgenden Felder können beim Import verwendet werden, um Daten in Pathfinder zu überführen.
Feldname | Datentyp | Beschreibung |
|---|---|---|
SourceCampusName | Text | Name des Quellstandorts |
SourceCampusUId | Text | UID des Quellstandorts |
SourceBuildingName | Text | Name des Quellgebäudes |
SourceBuildingUId | Text | UID des Quellgebäudes |
SourceFloorName | Text | Name der Quelletage |
SourceFloorNumber | Text | Nummer der Quelletage |
SourceFloorUId | Text | UID der Quelletage |
SourceRoomName | Text | Name des Quellraums |
SourceRoomNumber | Text | Nummer des Quellraums |
SourceRoomUId | Text | UID des Quellraums |
SourceComponentName | Text | Name der Quellkomponente |
SourceParentComponentName | Text | Name der Quellelternkomponente |
SourceParentComponentUId | Text | UID der Quellelternkomponente |
SourceComponentUID | Text | UID der Quellkomponente |
SourcePortName | Text | Name des Quellports |
SourcePortNumber | Text | Nummer des Quellports |
SourcePortUID | Text | UID des Quellports |
TargetCampusName | Text | Name des Zielstandorts |
TargetCampusUId | Text | UID des Zielstandorts |
TargetBuildingName | Text | Name des Zielgebäudes |
TargetBuildingUId | Text | UID des Zielgebäudes |
TargetFloorName | Text | Name der Zieletage |
TargetFloorNumber | Text | Nummer der Zieletage |
TargetFloorUId | Text | UID der Zieletage |
TargetRoomName | Text | Name des Zielraums |
TargetRoomNumber | Text | Nummer des Zielraums |
TargetRoomUId | Text | UID des Zielraums |
TargetComponentName | Text | Name der Zielkomponente |
TargetParentComponentName | Text | Name der Zielelternkomponente |
TargetParentComponentUId | Text | UID der Zielelternkomponente |
TargetComponentUID | Text | UID der Zielkomponente |
TargetPortName | Text | Name des Zielports |
TargetPortUID | Text | UID des Zielports |
TargetPortNumber | Text | Nummer des Zielports |
ConnectionTypeName | Text | Verbindungstyp ("Leitungsverbindung" oder "L" und "Patchverbindung" oder "P") |
CableDefName | Text | Name der Kabeldefinition (muss mit dem lokalen Katalog übereinstimmen) |
LineDefName | Text | Name des Leitungstyps (muss mit dem lokalen Katalog übereinstimmen) |
CableName | Text | Kabelname |
CableUID | Text | UID des Kabels |
CableDescription | Text | Kabelbeschreibung |
CableNumber | Text | Kabelnummer |
CableLength | Integer | Kabellänge |
CableInstallationDate | Date | Installationsdatum des Kabels |
CablePurchaseDate | Date | Kaufdatum des Kabels |
CableColor | Text | Farbe des Kabels (zum Beispiel: "Red", "Green", "Blue". Es können auch Html Hex-Farbcodes verwendet werden) |
CableExternalRef | Text | Externe Referenz des Kabels |
CableCustomString1 (bis 8) | Text | Benutzerdefinierte Textfelder |
CableCustomInteger1 (und 2) | Integer | Benutzerdefinierte Ganzzahlfelder |
CableCustomDate1 (und 2) | Date | Benutzerdefinierte Datumsfelder |
CableCustomFloat1 (und 2) | Floating-point number | Benutzerdefinierte Gleitkommazahlfelder |
