Netzwerkplan

Netzwerkpläne ermöglichen einen schnellen Überblick über die dokumentierten Verbindungen von ausgewählten Komponenten.

Netzwerkpläne erstellen

Aus der Schrankansicht

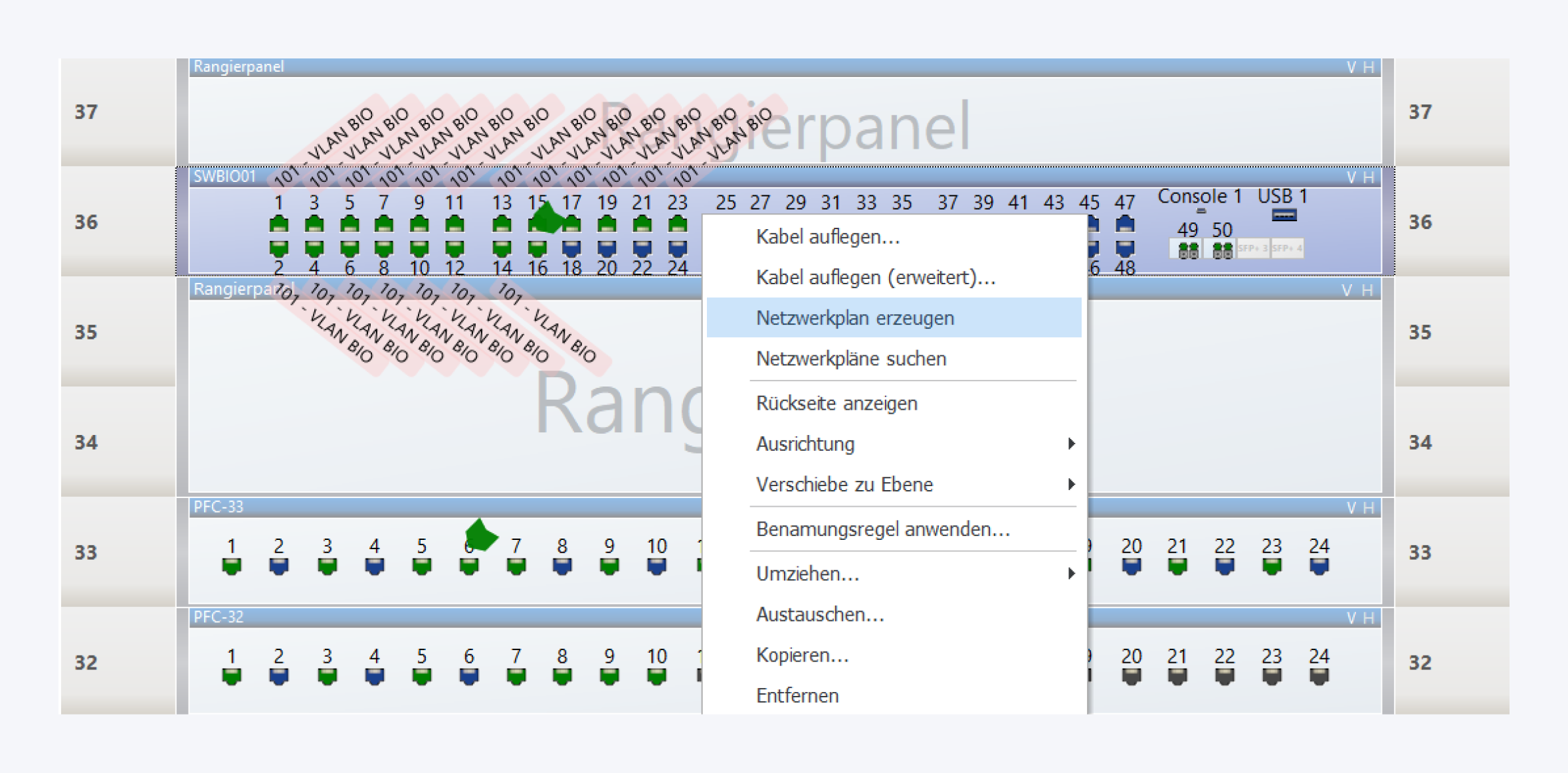

Sie können Netzwerkpläne direkt an einer Komponente erstellen.
Öffnen Sie per Rechtsklick das Kontextmenü und wählen Sie Netzwerkplan erzeugen aus.

Aus der Sidebar

Alternativ können Sie Netzwerkpläne aus dem entsprechenden Tab der Sidebar erzeugen.

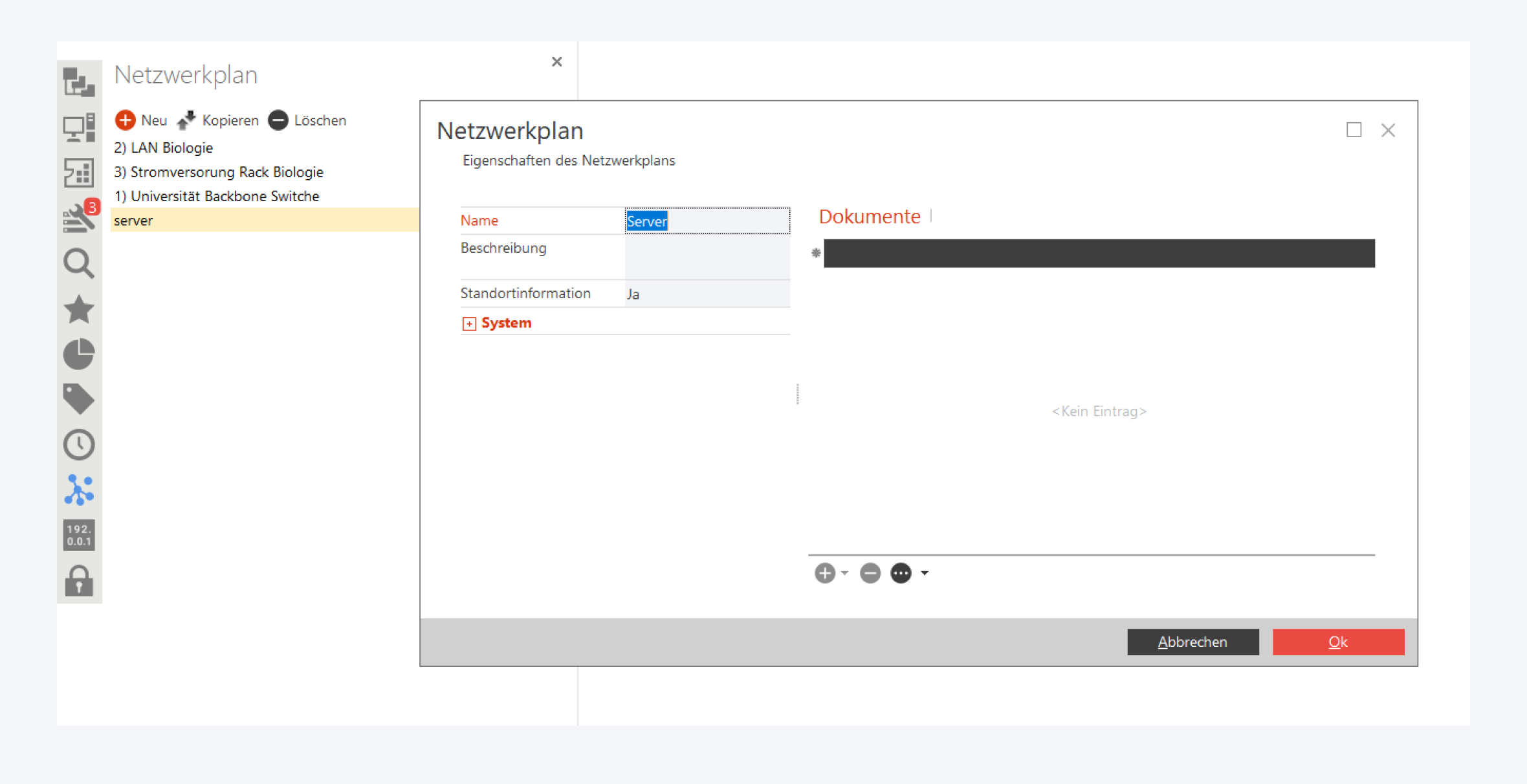

Klicken Sie hierzu auf Neu.

Netzwerkplan aufbauen

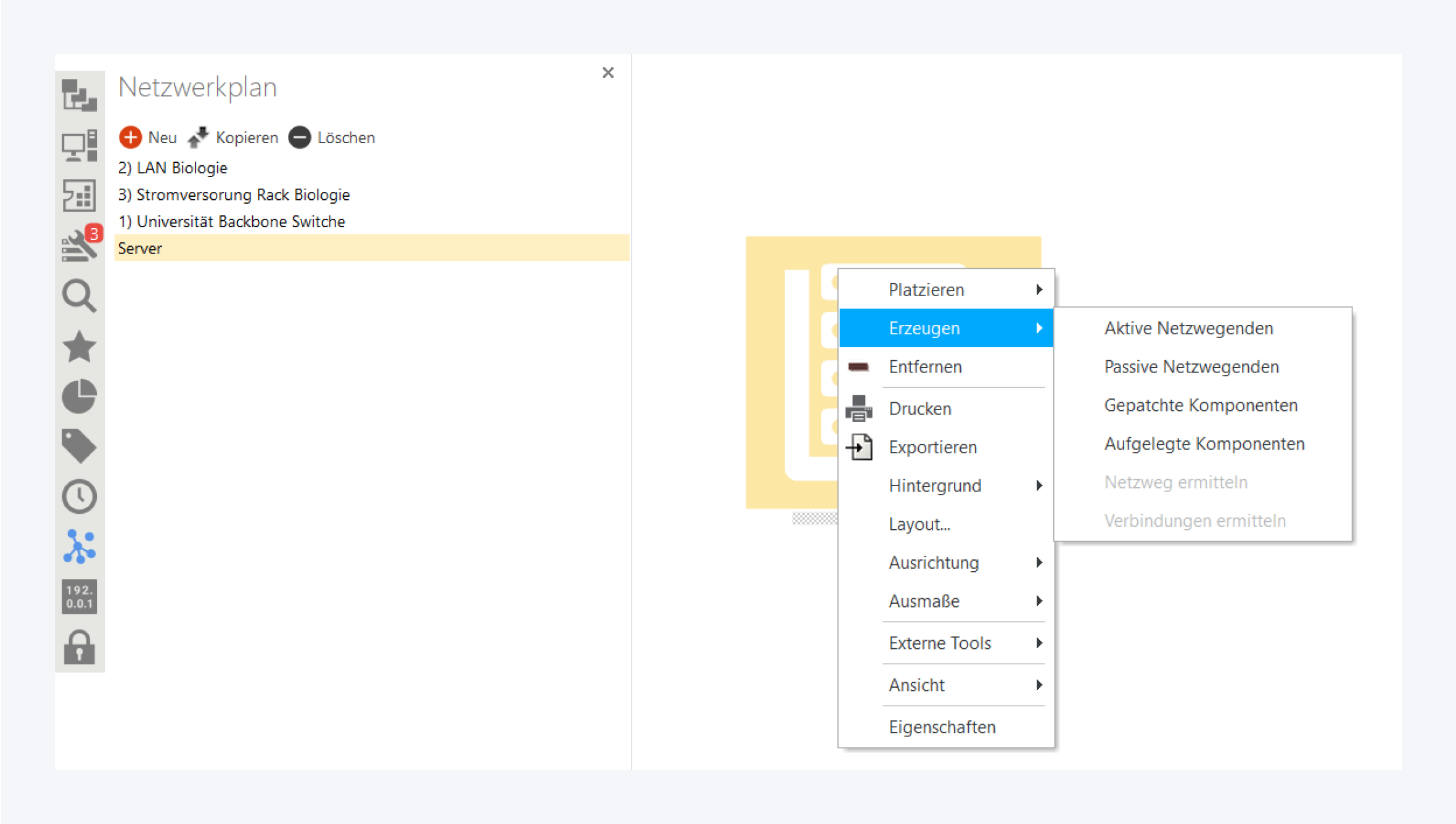

Im Netzwerkplan stehen über das Kontextmenü im Bereich Erzeugen verschiedene Möglichkeiten zur Verfügung, weitere verbundene Komponenten zur Ansicht hinzuzufügen.

Sie können aktive und passive Netzwegenden und gepatchte und aufgelegte Komponenten erzeugen.

Ansicht

Wenn alle gewünschten Komponenten zur Ansicht hinzugefügt wurden, werden Sie mit einschließlich aller Verbindungen zur zentralen Komponente angezeigt.

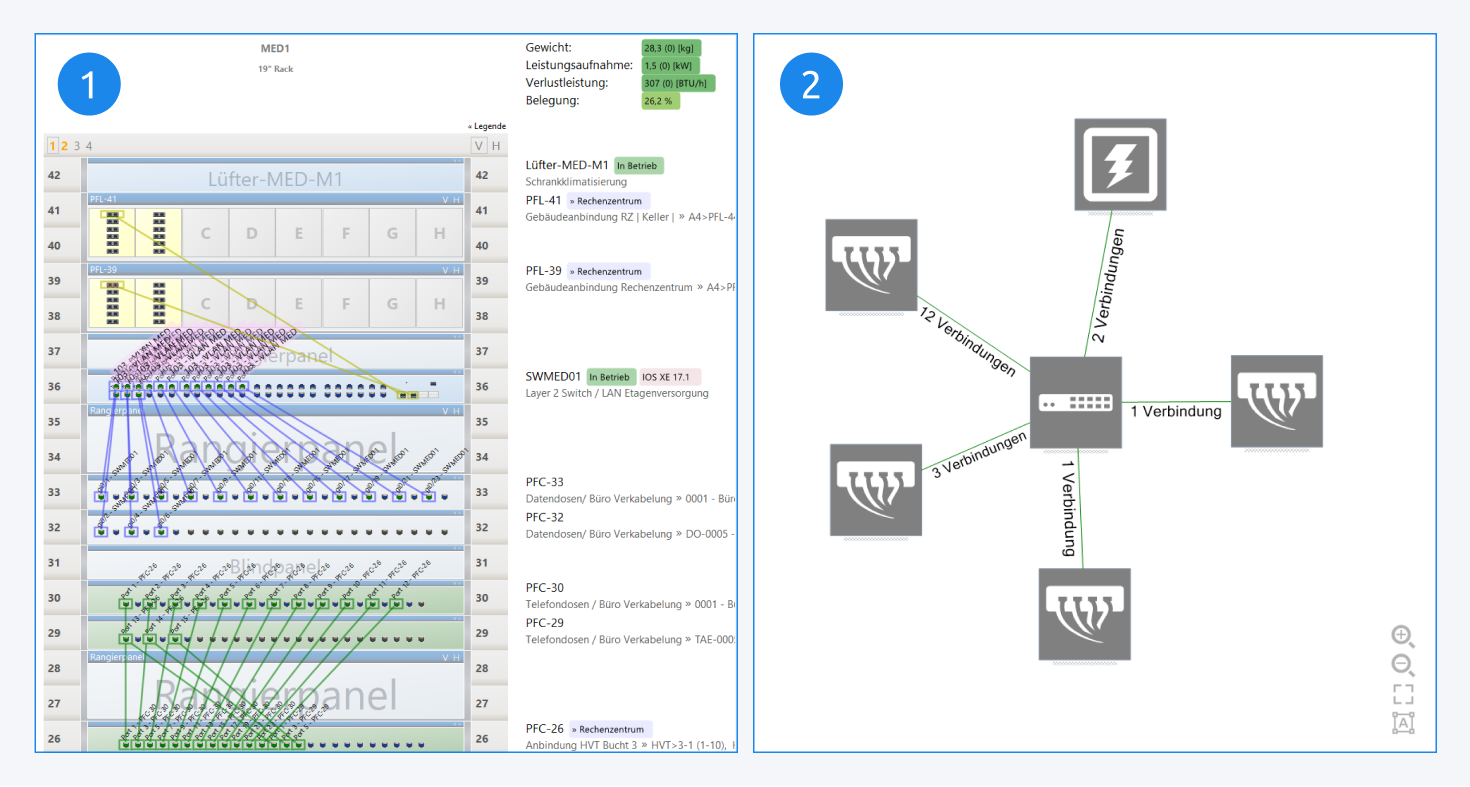

Im Beispiel sehen wir einen Switch, der mit verschiedenen Servern innerhalb eines Schrankes verbunden ist (1).
Rechterhand befindet sich der zugehörige Netzwerkplan (2). Im Designmodus (F12) kann die Ansicht angepasst werden und über einen Rechtsklick auf eine Verbindung ein Wegpunkt hinzugefügt werden.
