Netzweg

Netzwege stellen in Pathfinder die Verbindung zwischen zwei Ports dar, oft über mehrere passive Komponenten und Kabel hinweg. Sie werden automatisch anhand der dokumentierten Kabel erstellt und angepasst.

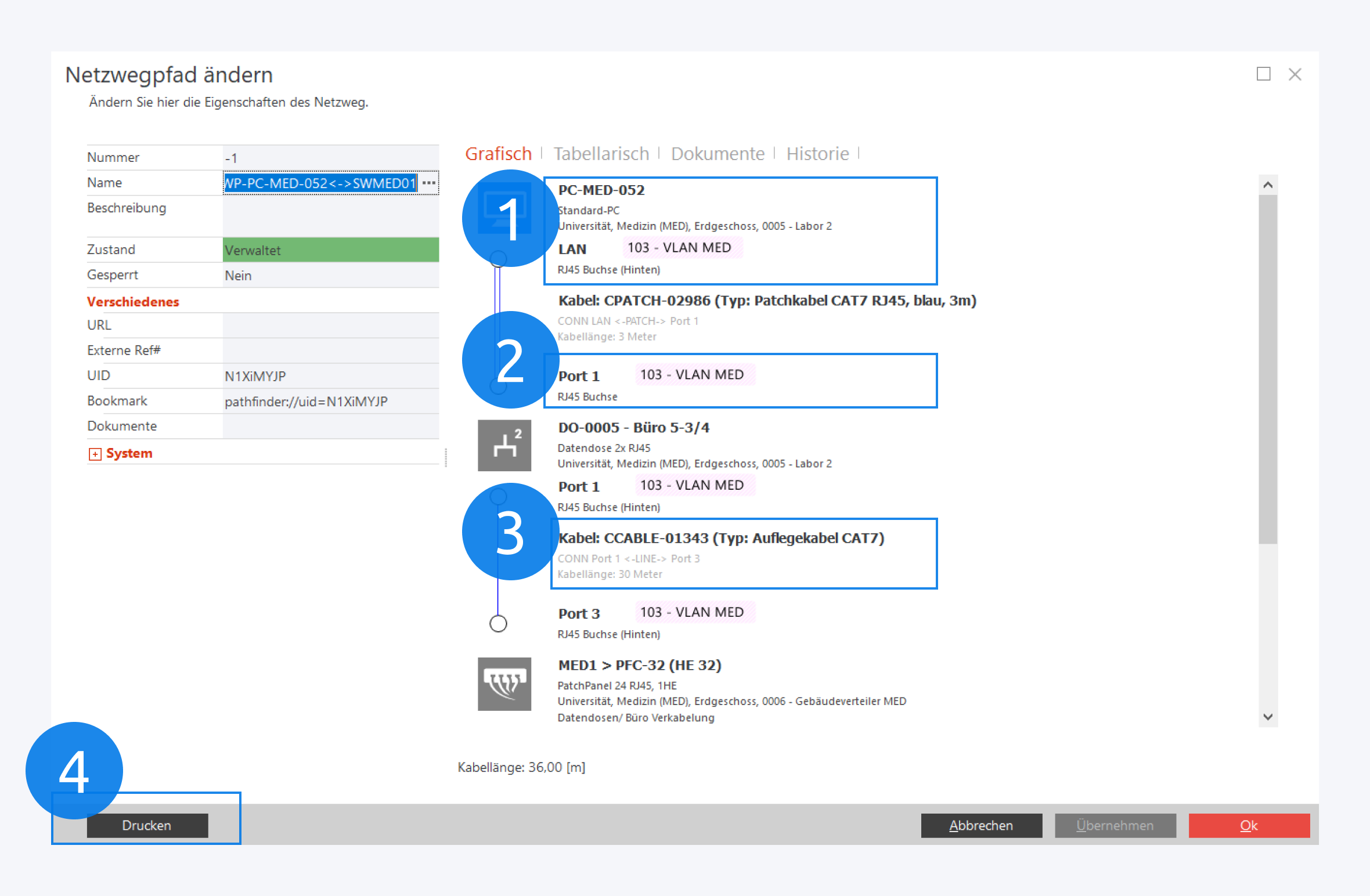

Grafische Ansicht

Die grafische Darstellung bietet einen schnellen Überblick über alle Teilverbindungen des Netzwegs.

Sie enthält Informationen zu den beteiligten Komponenten (1), Ports (2) und Kabeln (3).

Doppelklicken Sie einen Port, um ihn im Hintergrund zu öffnen.

Außerdem kann eine detaillierte Ansicht (siehe unten) als PDF gespeichert oder gedruckt werden (4).

Setzen Sie den Zustand des Netzwegs auf Verwaltet, wird sichergestellt, dass bei der Verbindung zweier Netzwege die Daten erhalten bleiben. Werden zwei verwaltete Teilstücke verbunden, werden die Informationen konkateniert.

Um sicherzustellen, dass ein Netzweg unverändert bleibt, kann er Gesperrt werden.

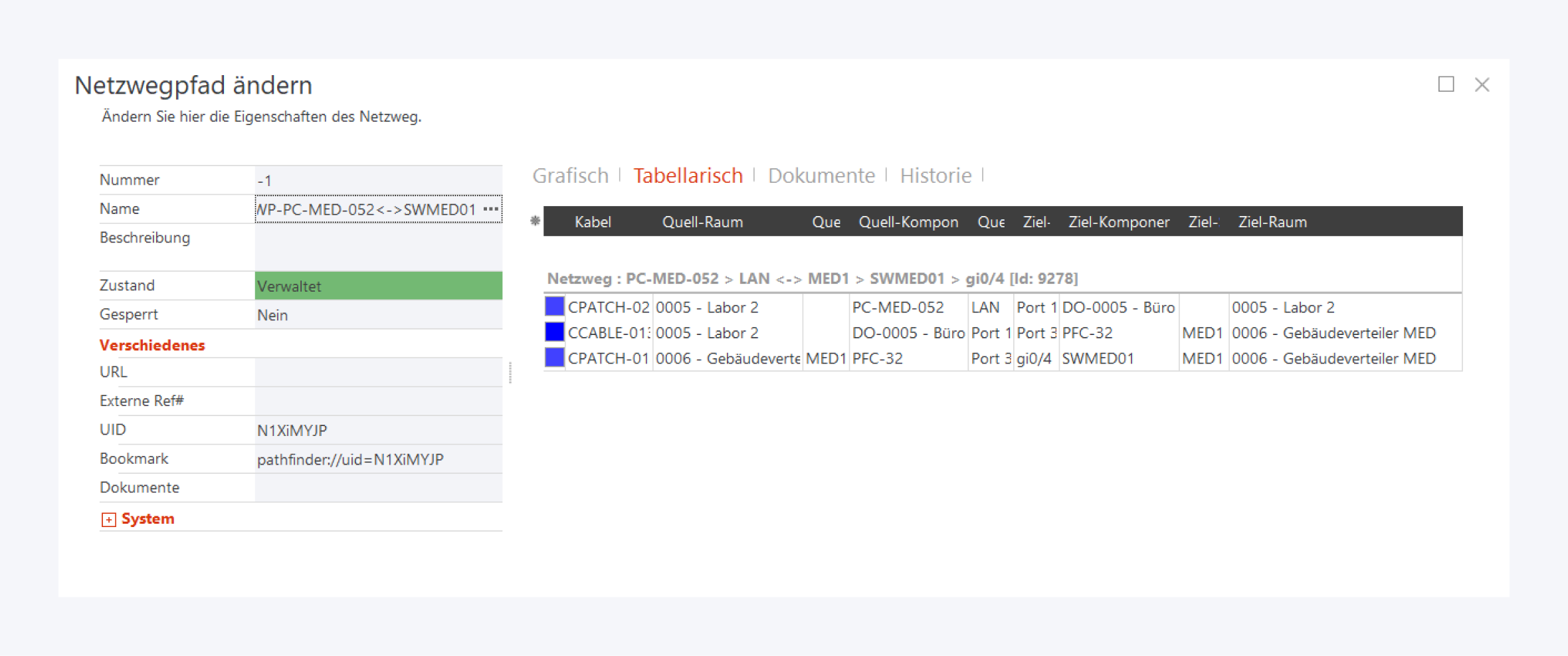

Tabellarische Ansicht

Die tabellarische Ansicht ist kompakter und kann über das Stern-Icon um weitere Felder erweitert werden.

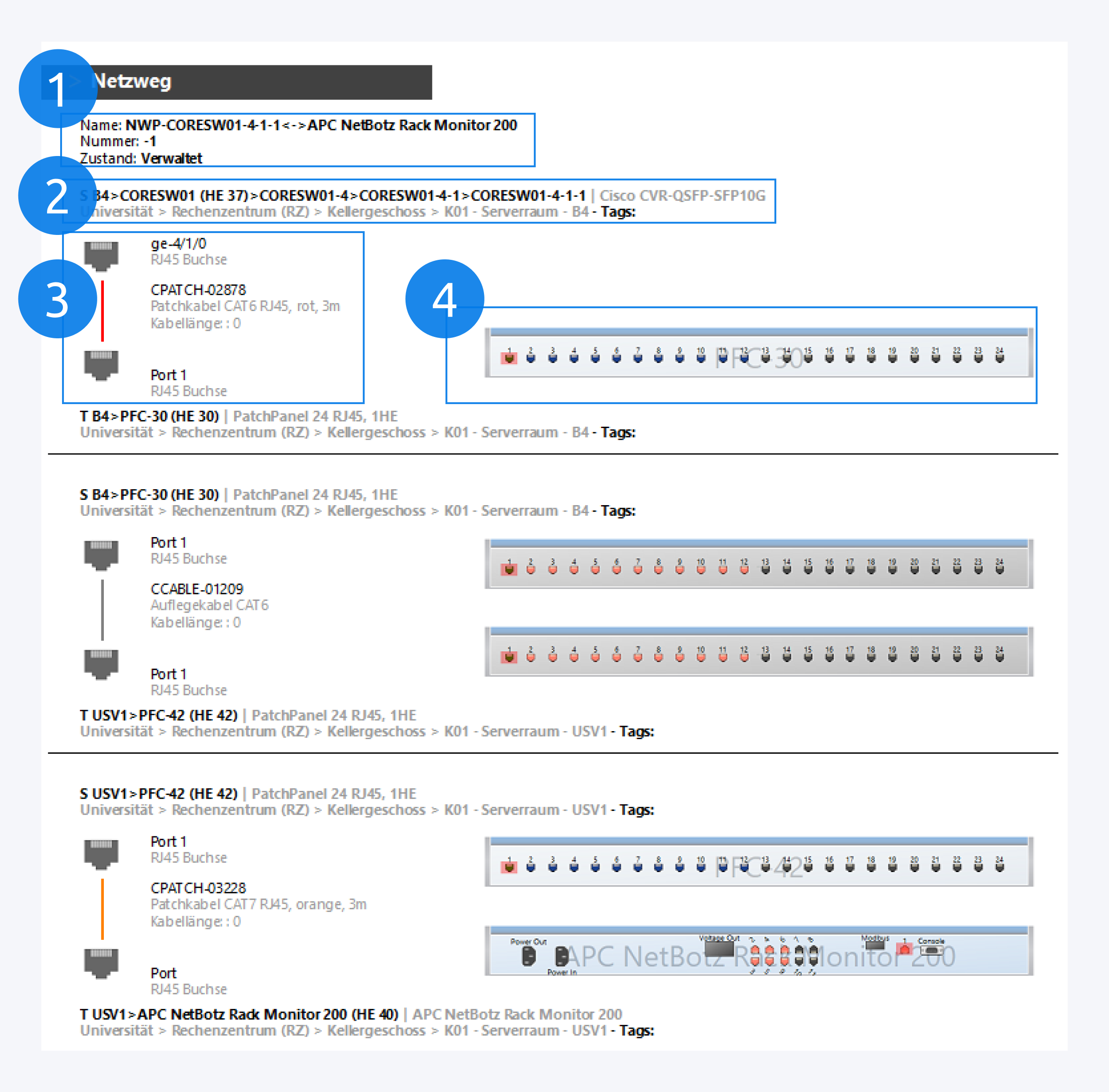

Druckansicht

Die Druckansicht enthält detaillierte Informationen zum ausgewählten Netzweg:

• Name, Nummer und Zustand (1).

• Informationen zu den beteiligten Komponenten inklusive Tags (2).

• Die Ports und das Kabel, das sie verbindet (3).

• Eine Abbildung der Komponente, wobei der beteiligte Port hervorgehoben ist (4).
