Layout und Hintergrund

Verschiedene Optionen für Ansicht & Format und den Hintergrund stehen in jeder Detailansicht über das Kontextmenü zur Verfügung.

Ansicht & Format

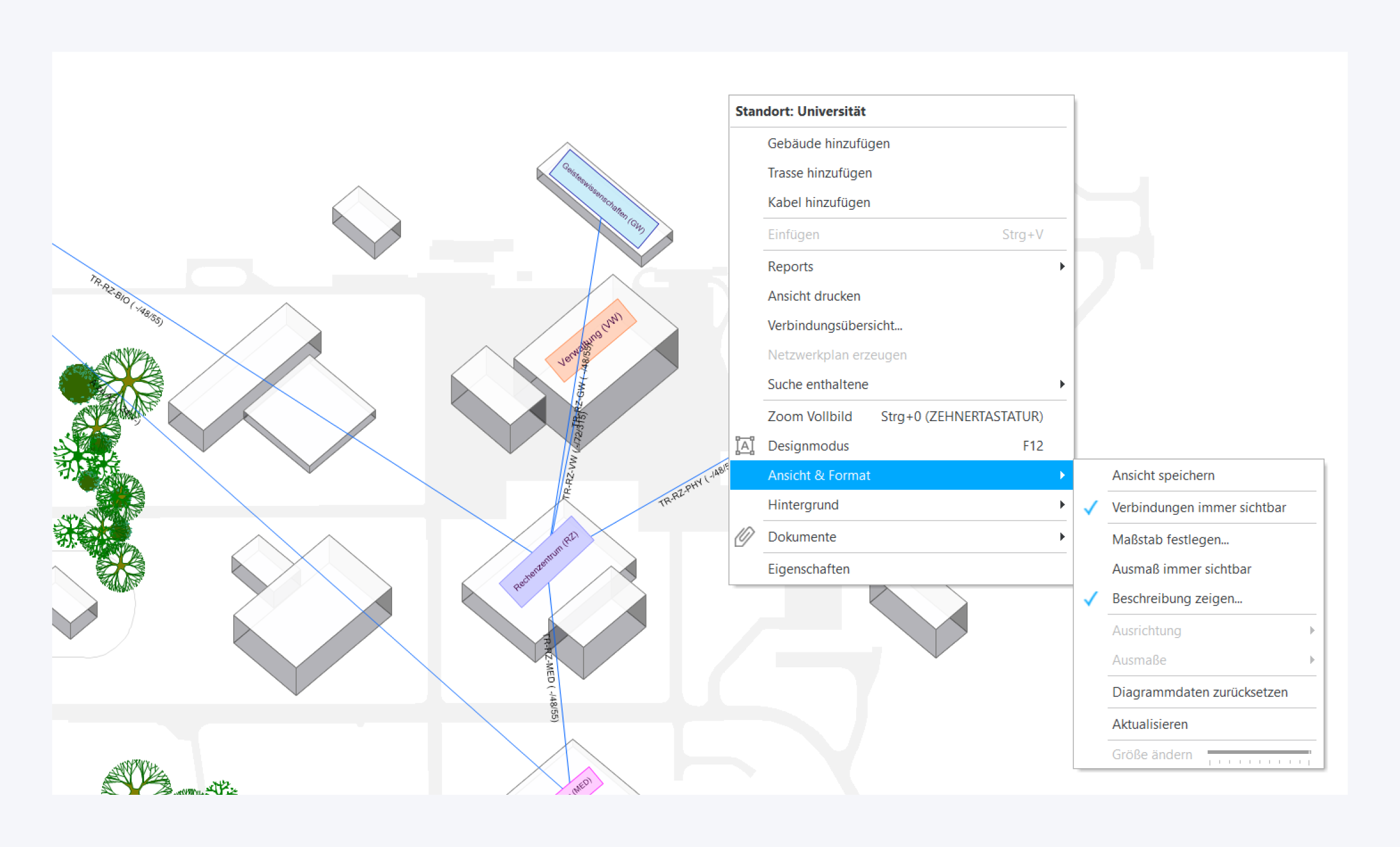

Aktivieren Sie den Designmodus mit F12, um die Objekte frei bewegen und ihre Größe anpassen zu können. Im Kontextmenü unter Ansicht & Format stehen weitere Optionen zur Verfügung.

Entscheiden Sie, ob Kabel und Trassen immer angezeigt werden sollen.
Passen Sie den Maßstab für detailgetreues Arbeiten an.
Entscheiden Sie, ob die Beschreibungen von Objekten immer angezeigt werden sollen.
Drehen Sie Objekte, oder passen Sie die Ausrichtung von Objekten in Relation zueinander an.

Hintergrund

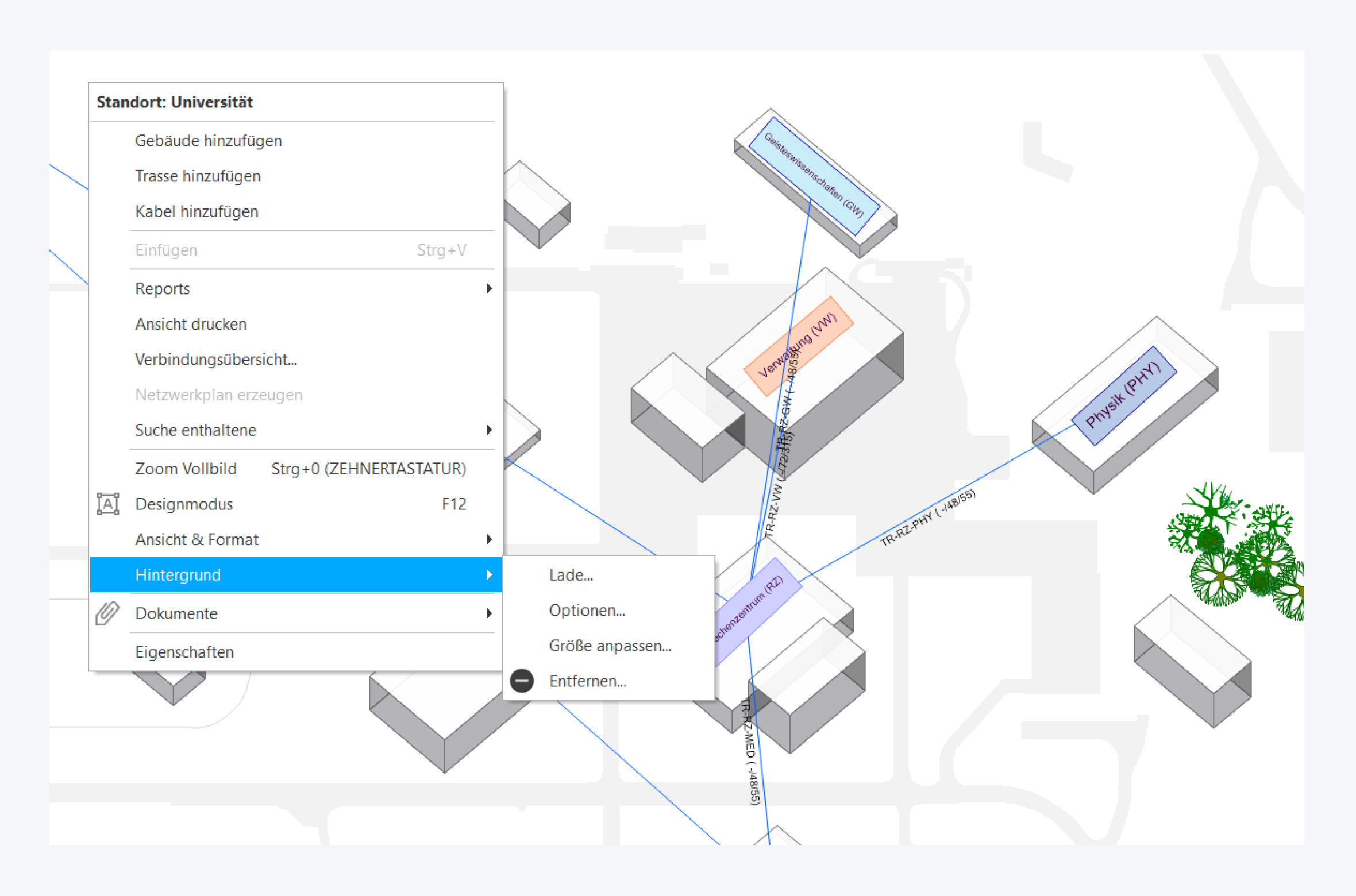

Im Kontextmenü können Sie auch das Hintergrundbild anpassen oder ein neues hinzufügen.

Über Optionen können Sie neben optischen Einstellungen auch entscheiden, welche Ebenen einer DWG-Datei angezeigt werden sollen.

Unter Dokumente können Sie eine bereits angehängte Datei als Hintergrundbild festlegen.

Für Räume kann ein Ausschnitt des Etagenplans als Hintergrundbild übernommen werden.

Design Layout

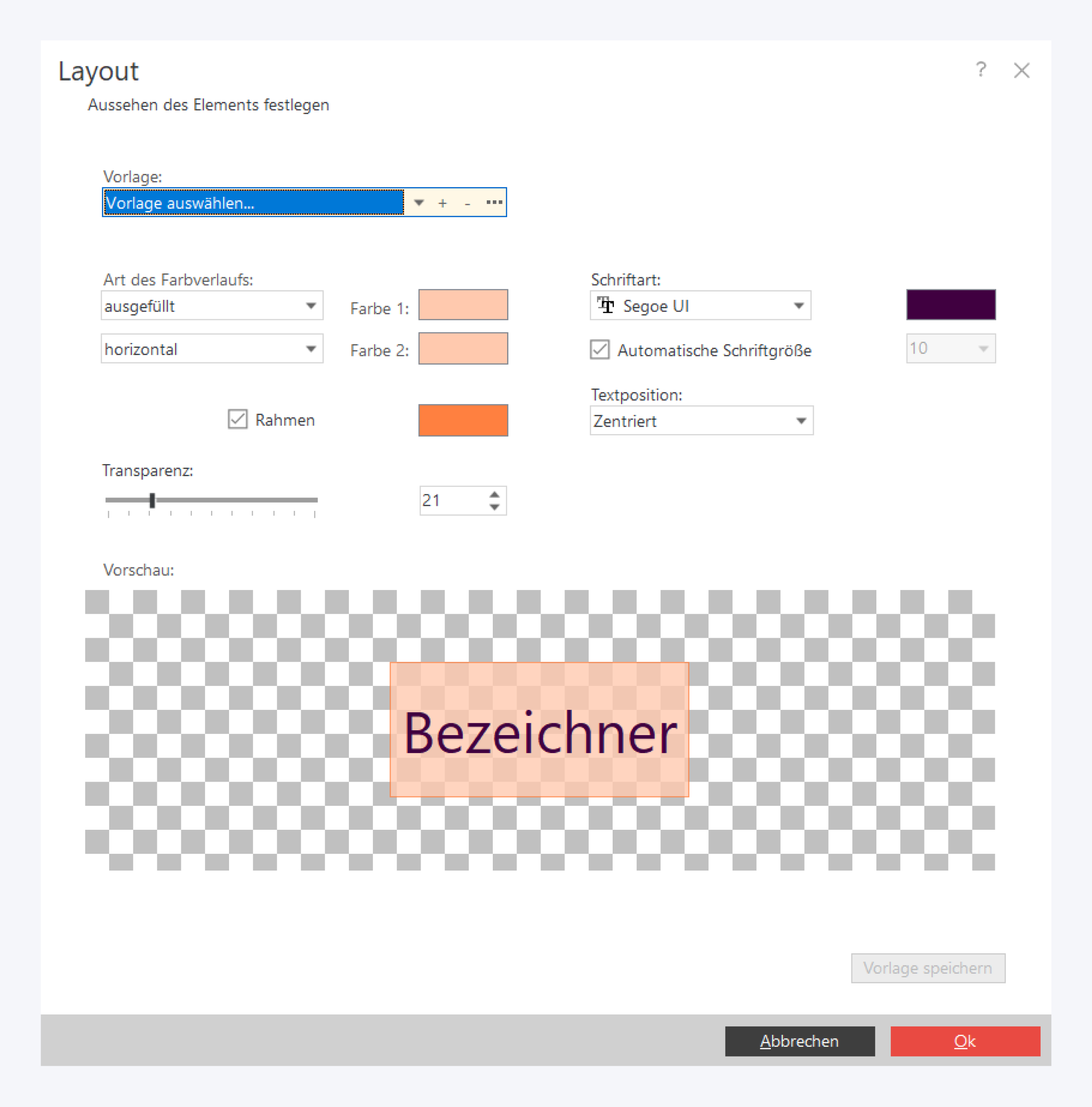

Im Layoutdialog können Sie die Darstellung der Bezeichner anpassen. Es stehen detaillierte Optionen zu Schrift- und Hintergrundfarbe, Schriftart, sowie Transparenz zur Verfügung.

Fertige Layouts können für zukünftige Nutzung auch als Vorlage gespeichert werden.

Klicken Sie auf Ok, um die Änderungen anzuwenden.
