Kabel auflegen

Mit diesem Dialog können Sie einfache Verlegekabel erstellen und direkt verbinden.

Wählen Sie Kabel auflegen entweder im Bereich Kabelverwaltung oder im Kontextmenü einer Komponente.

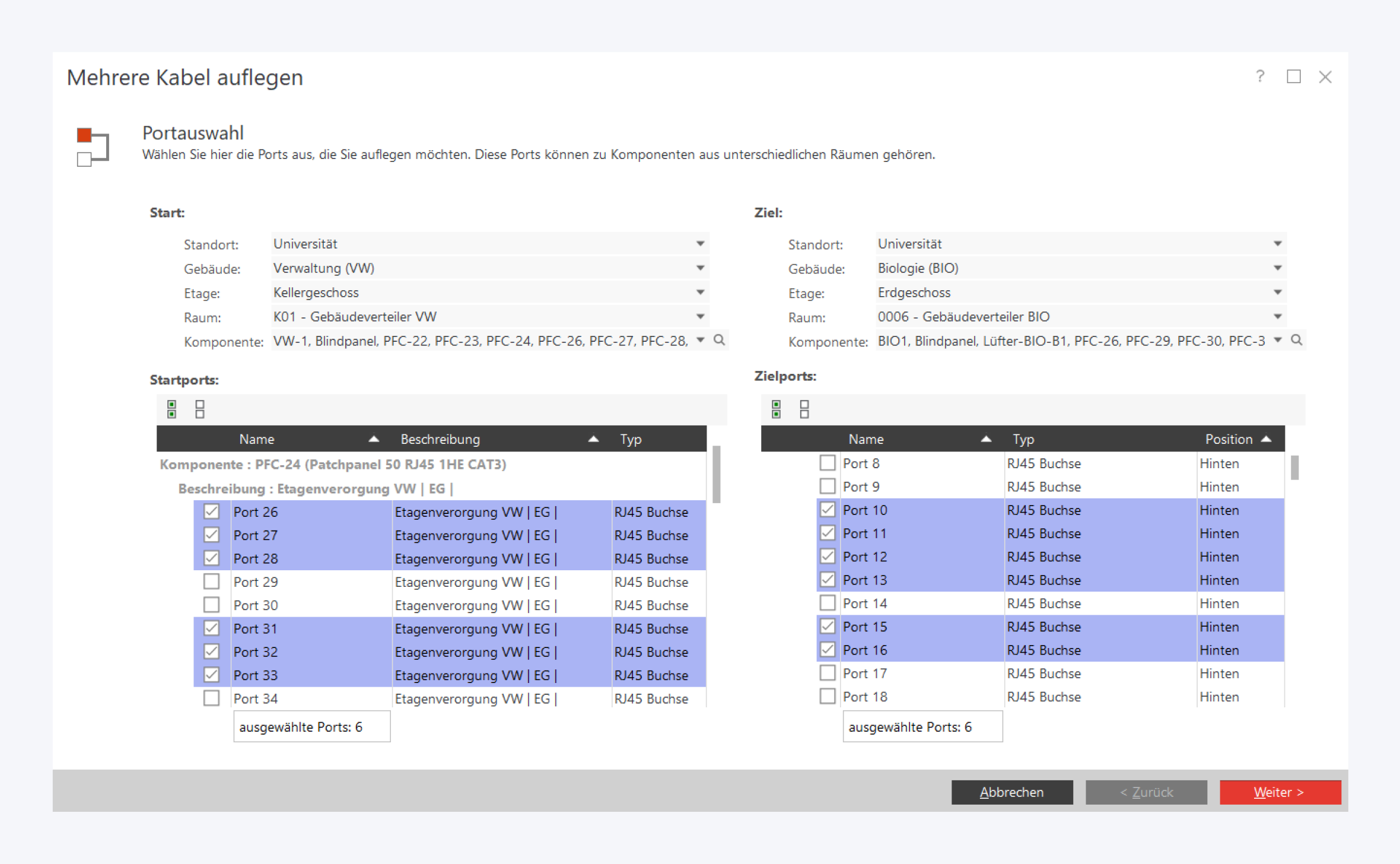

Ports auswählen

Um ein oder mehrere Verlegekabel zu erstellen, wählen Sie zunächst Start- und Zielkomponente aus.

Anschließend wird unten eine Liste der verfügbaren Ports angezeigt. Wählen Sie alle Ports aus, die Sie verbinden möchten, und klicken Sie anschließend auf Weiter.

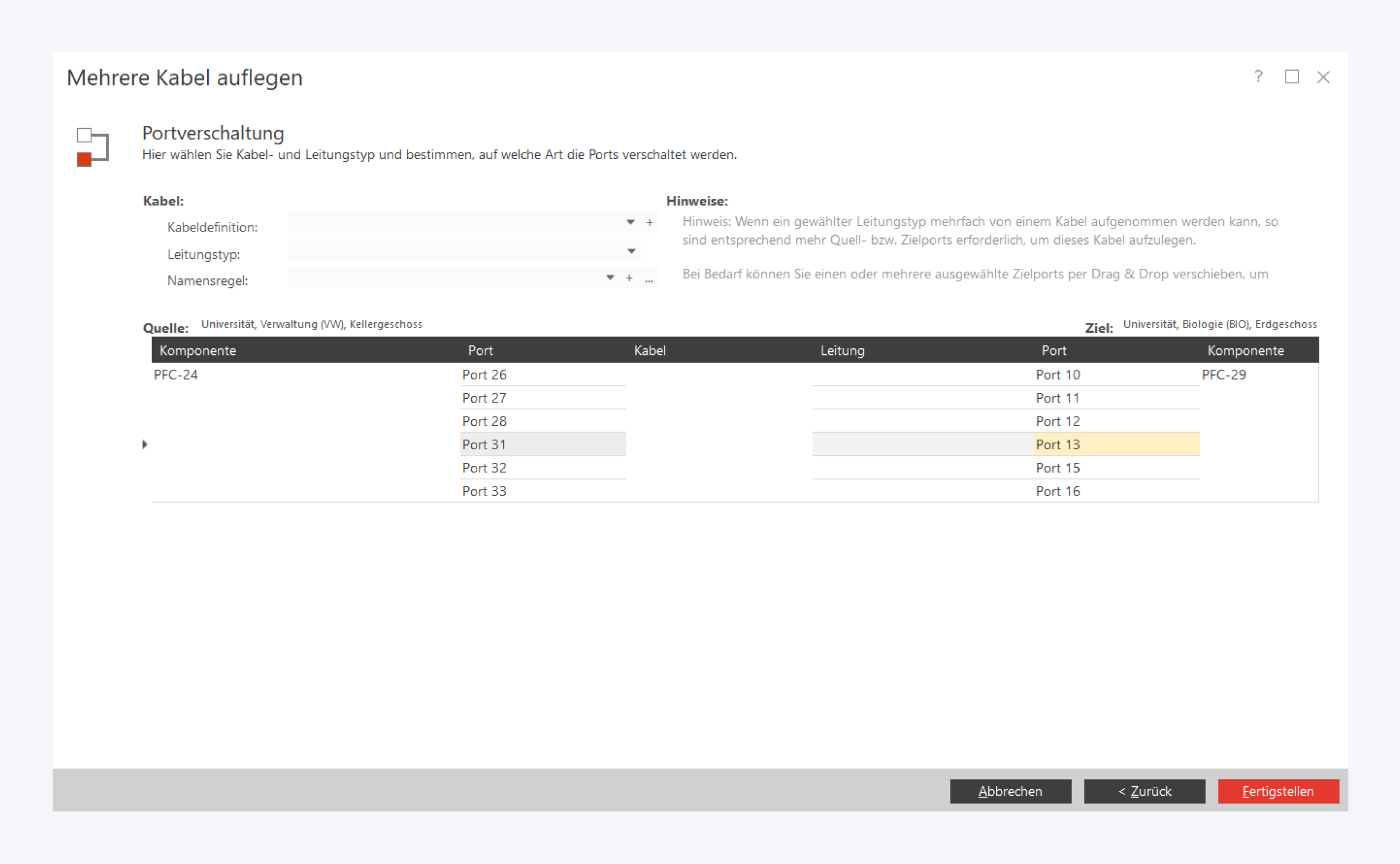

Kabel auswählen

Wählen Sie nun Kabeldefinition, Leitungstyp und die Namensregel, die für die Benamung verwendet werden soll, aus.

Im unteren Bereich wird nun eine Übersicht über die neuen Verbindungen angezeigt. Sie können die Ports per Drag&Drop einander beliebig zuweisen.

Prüfen Sie das Ergebnis und schließen Sie den Vorgang mit einem Klick auf Fertigstellen ab.
