Geometrien

Geometrien werden in Pathfinder verwendet, um Größenverhältnisse genormt abzubilden, und einfach Kompatibilität sicherzustellen. Wählen Sie Geometrien verwalten im Katalogbereich aus.

Die Pathfinder-Demo verfügt bereits über eine große Sammlung vorgefertigter Geometrien. Sie können weitere erstellen oder aus dem Onlinekatalog importieren, sowie bestehende bearbeiten oder entfernen.

Geometrien verwalten

Maße wie Höhe und Breite von Geräten werden in Geometrien definiert. So wird sichergestellt, dass Geräte und deren Slots (z.B. eine PCI-Karte und der zugehörige PCI-Slot) die gleichen Maße haben und kompatibel zueinander sind.

Typische Beispiele für Geometrien sind:

• 19 Zoll

• PCI Slot

• SFP

• 2.5 Zoll Laufwerk

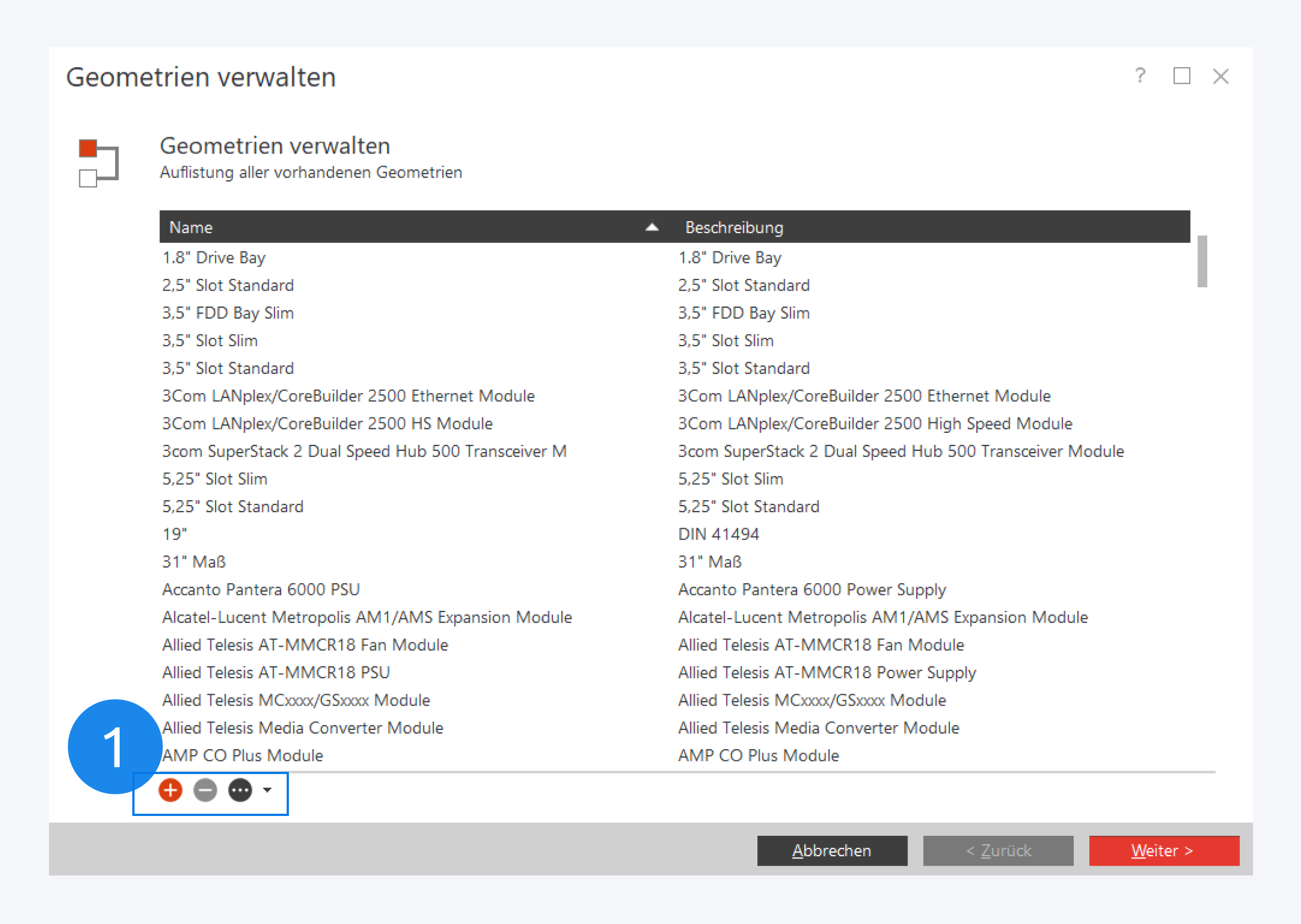

Im Verwaltungsdialog finden Sie eine Liste aller im lokalen Katalog verfügbaren Geometrien.

Mit den jeweiligen Icons können Sie neue Geometrien hinzufügen oder importieren und bestehende löschen (1). Doppelklicken Sie eine Geometrie, um sie zu bearbeiten.

Das Importieren vorgefertigter Geometrien aus dem Onlinekatalog erleichtert die Dokumentation enorm. Wir empfehlen die Nutzung des Onlinekatalogs, um Inkonsistenz und Redundanz zu vermeiden.

Geometrien erstellen

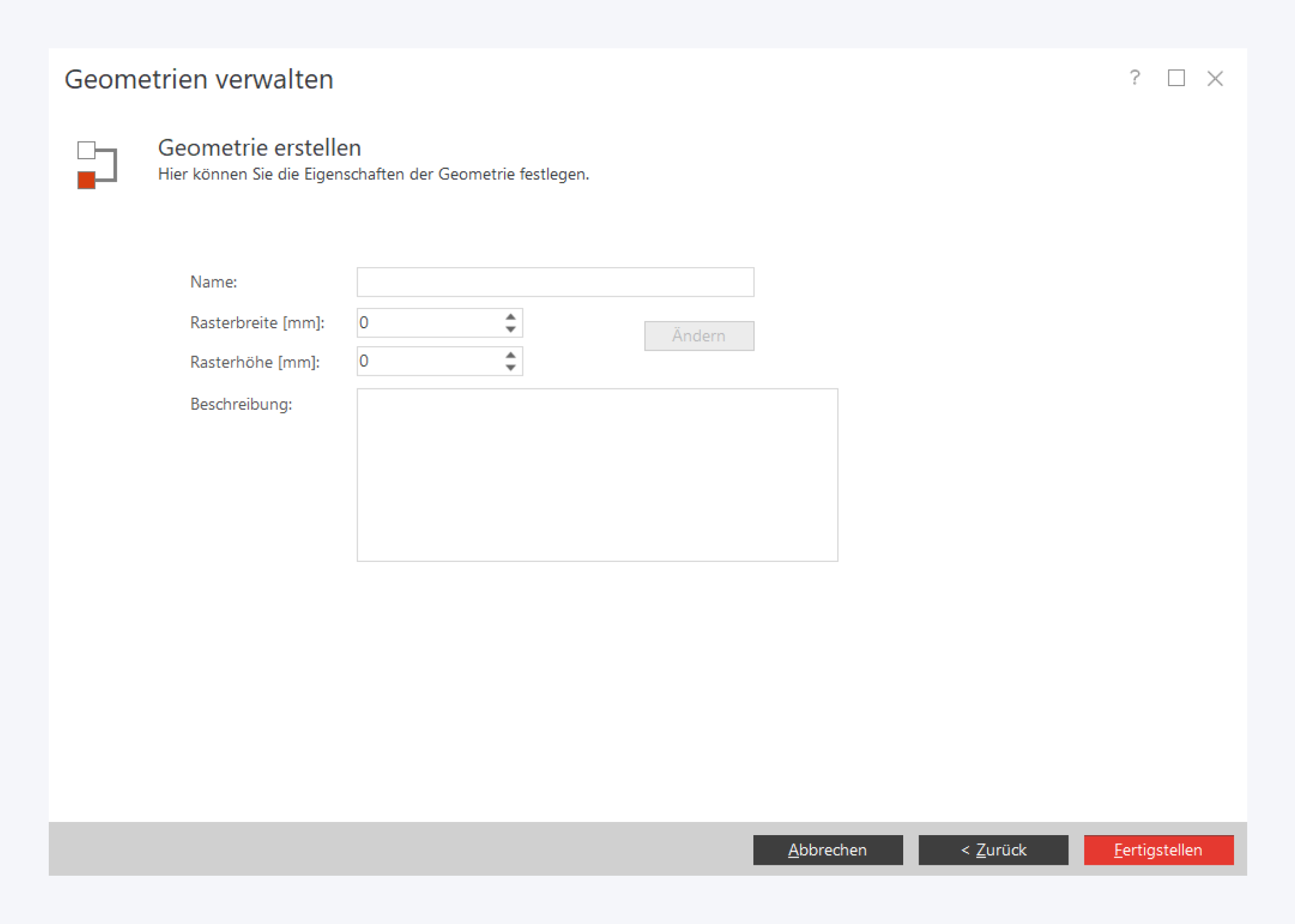

Für eine Geometrie können die folgenden Eigenschaften definiert werden:

Name: Der Name der Geometrie.

Rasterbreite: Die Breite der Geometrie in Millimetern.

Rasterhöhe: Die Höhe der Geometrie in Millimetern.

Beschreibung: Eine optionale Beschreibung der Geometrie.

Mit einem Klick auf Fertigstellen schließen Sie den Vorgang ab.

Geometrien importieren

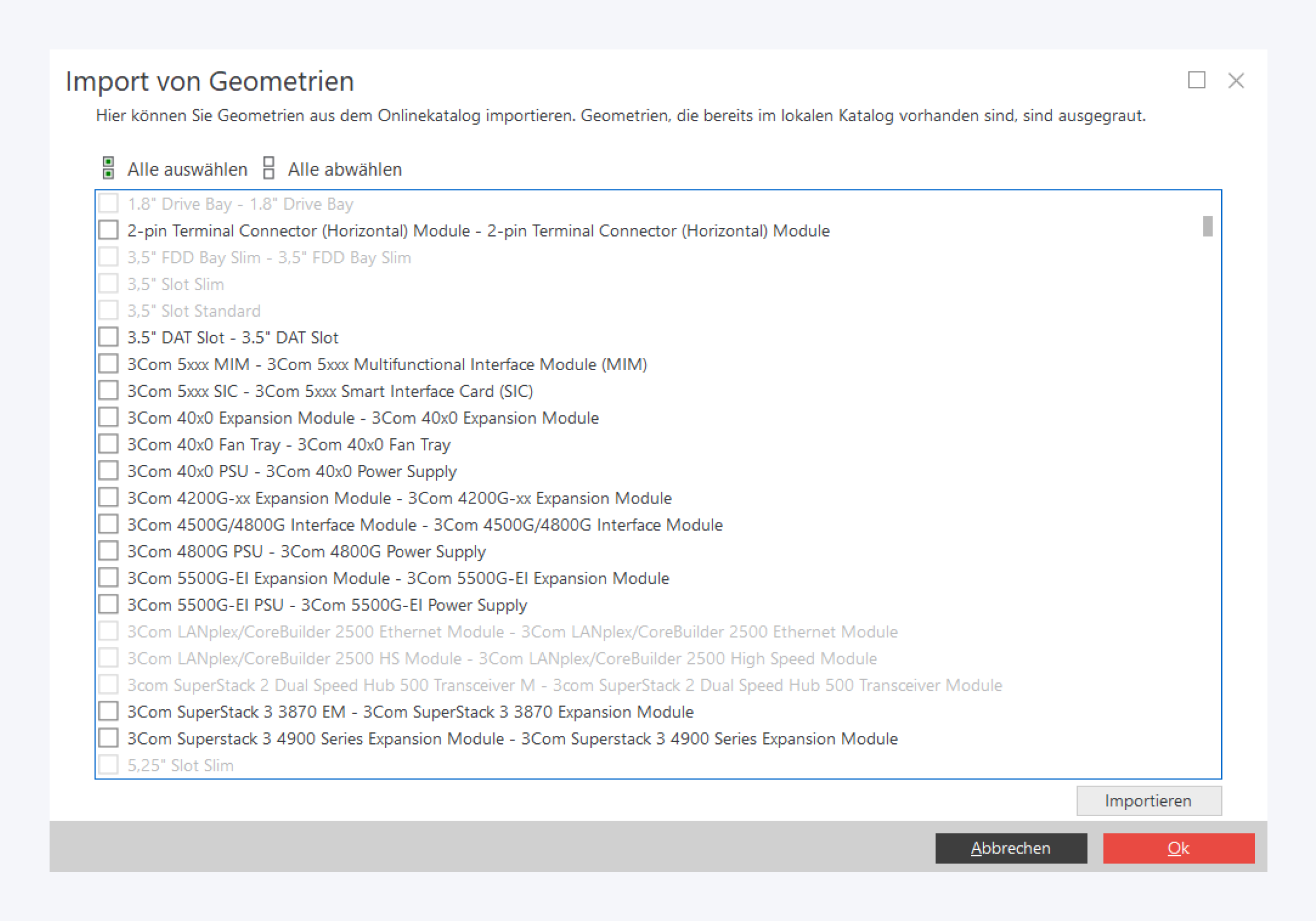

Wählen Sie im Importdialog die benötigten Geometrien aus und klicken Sie auf Importieren.

Geometrien, die bereits im lokalen Katalog verfügbar sind, werden ausgegraut dargestellt.

Bevor Sie neue Geometrien erstellen, prüfen Sie bitte, ob sie bereits im Onlinekatalog bereitgestellt wurden.
