Etiketten verwalten

Sie können in Pathfinder Etikettenvorlagen erstellen, um anschließend Etiketten für beliebige Komponenten und Kabel zu drucken.

Wählen Sie Etiketten verwalten im Bereich Analyse & Reports aus.

Vorlagen verwalten

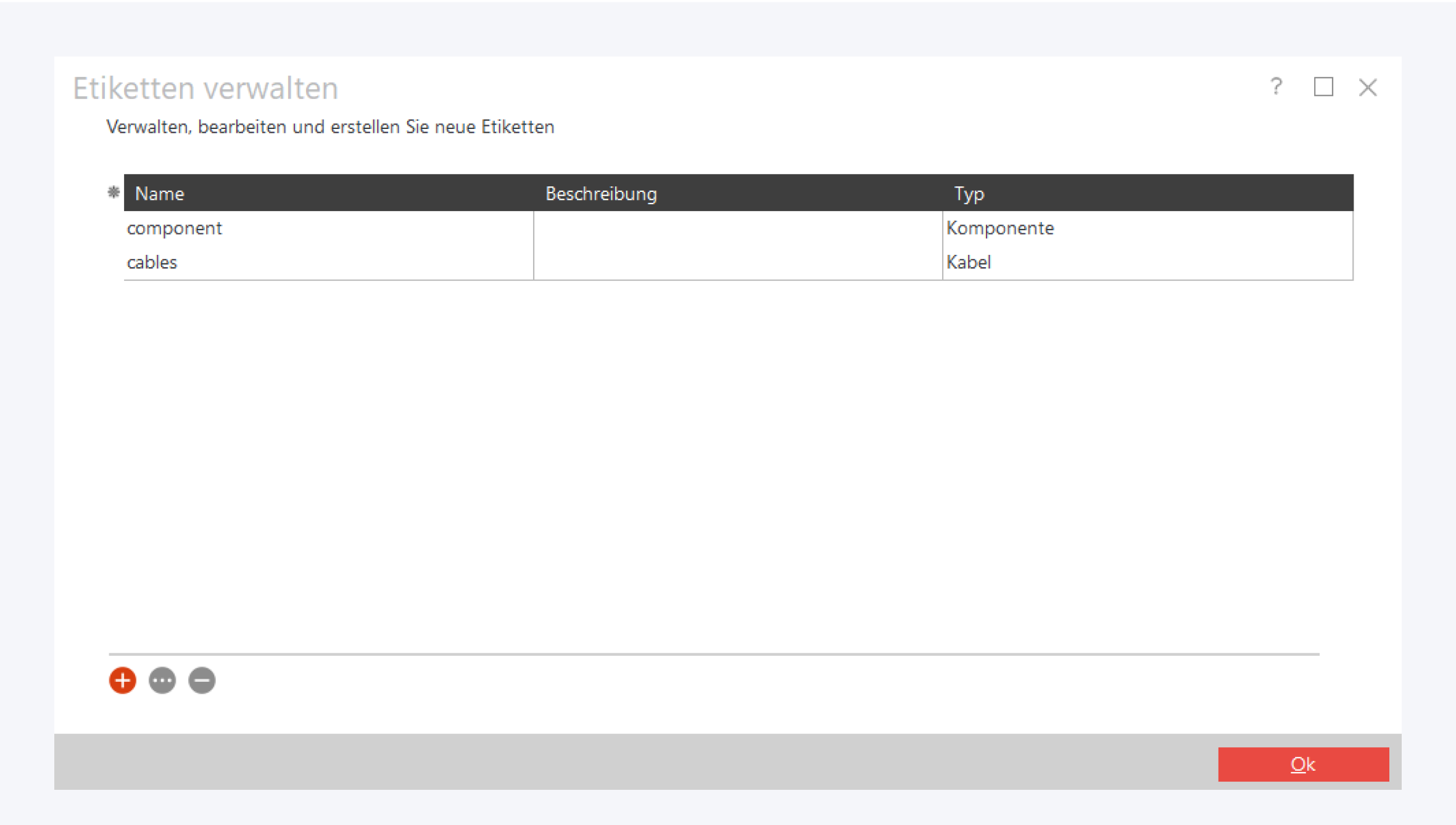

Hier finden Sie eine Liste aller existierenden Etikettenvorlagen. Per Doppelklick auf eine Vorlage wird diese zum Bearbeiten geöffnet.

Über die Buttons im unteren Bereich können Sie Vorlagen erstellen und löschen.

Vorlagen erstellen

Grundlagen

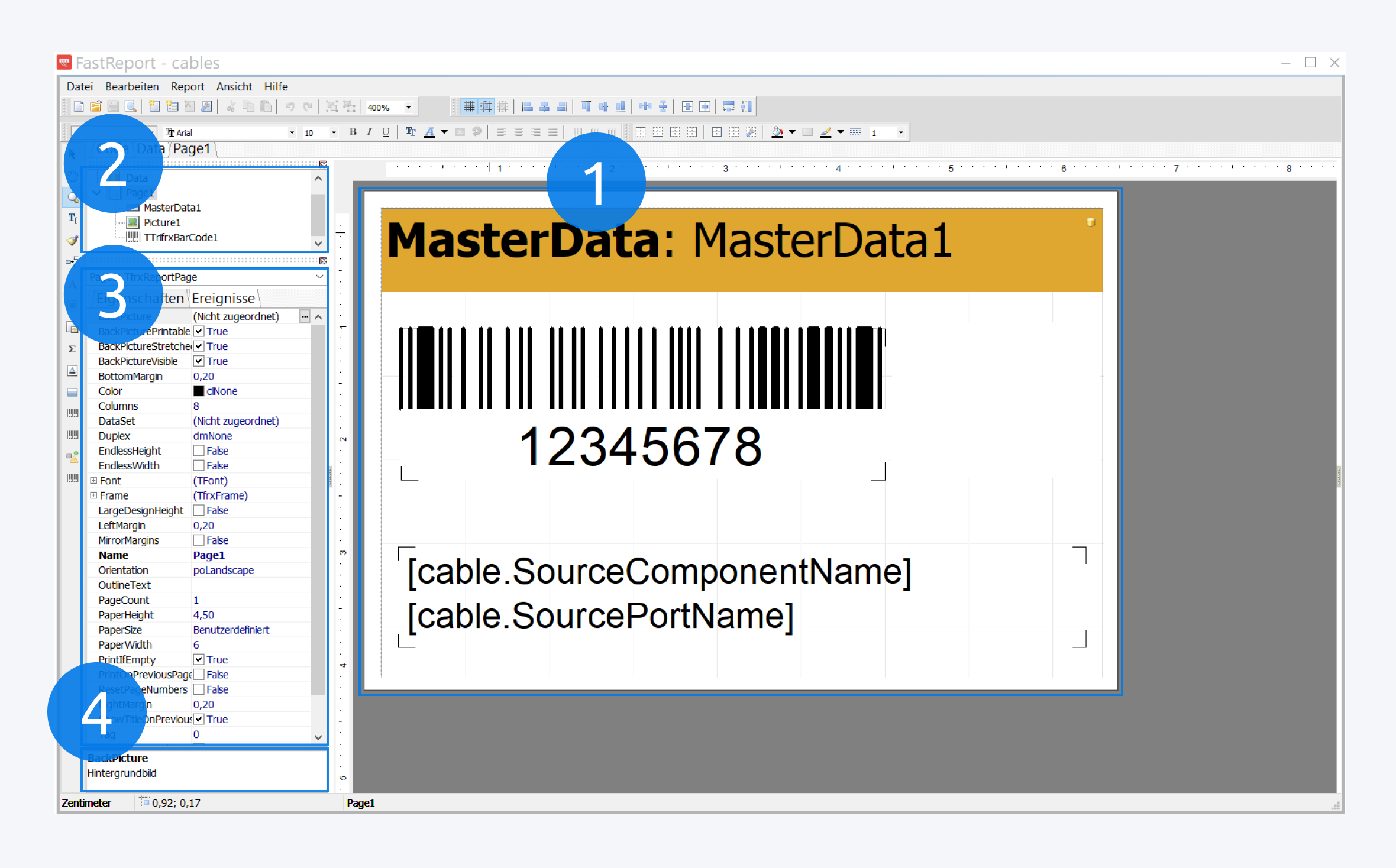

Im Etiketteneditor finden Sie im rechten Bereich eine Vorschau des Etiketts (1).

Auf der linken Seite befindet sich im oberen Abschnitt eine Übersicht über alle Bestandteile des Etiketts (2).

Darunter finden Sie die Eigenschaften des gerade ausgewählten Objekts (3). Unten finden Sie eine kurze Beschreibung des ausgewählten Felds (4).

Sie können die Größe anpassen, entscheiden ob Sie einen Bar- oder QR-Code verwenden wollen, welche Informationen gedruckt werden sollen oder auch ein Firmenlogo hinzufügen.

Zusätzliche Hinweise

Um zusätzliche Spalten hinzuzufügen, rechtsklicken Sie in den Editor und wählen Sie Bearbeiten aus. Im Tab andere Optionen können Sie unter anderem die Spaltenanzahl anpassen.

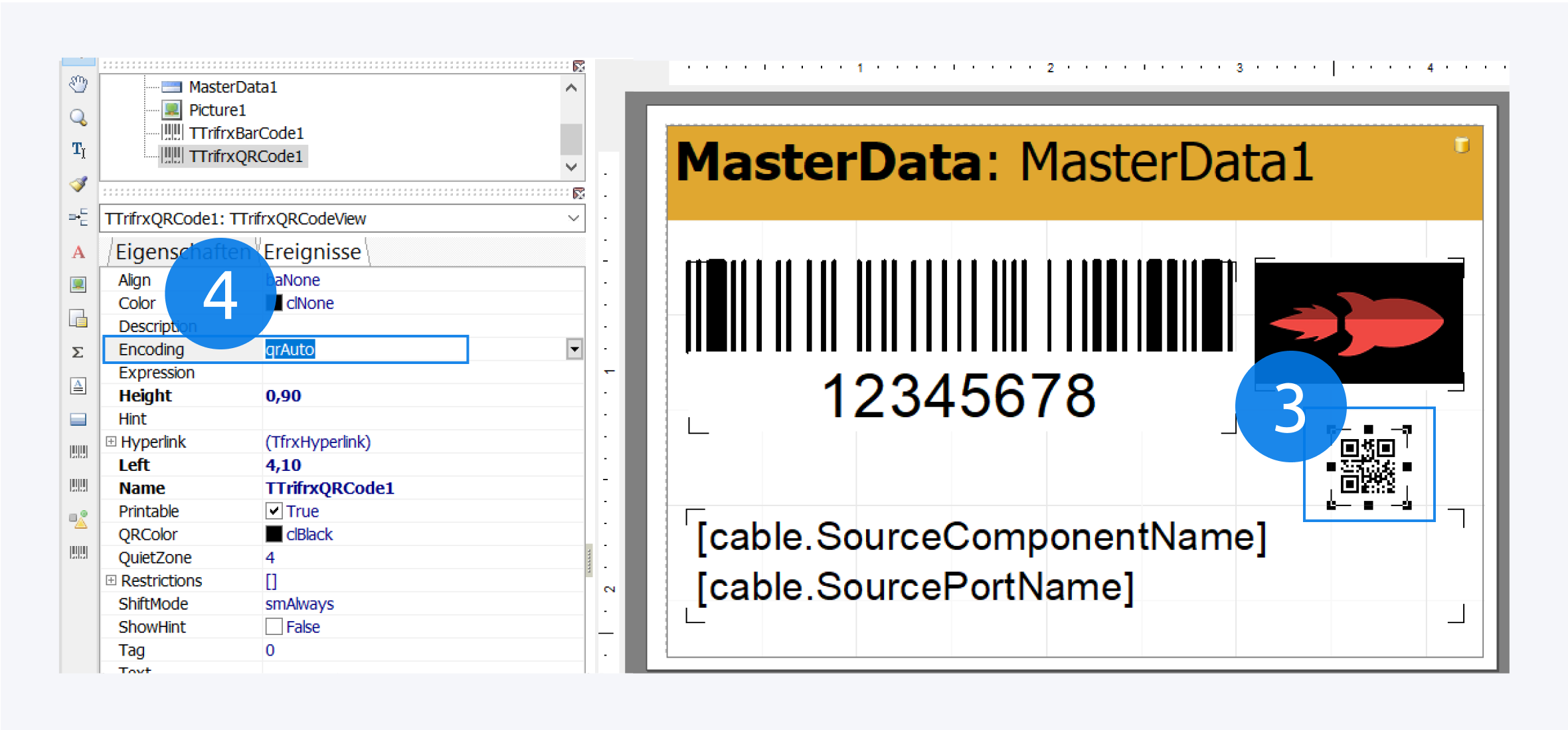

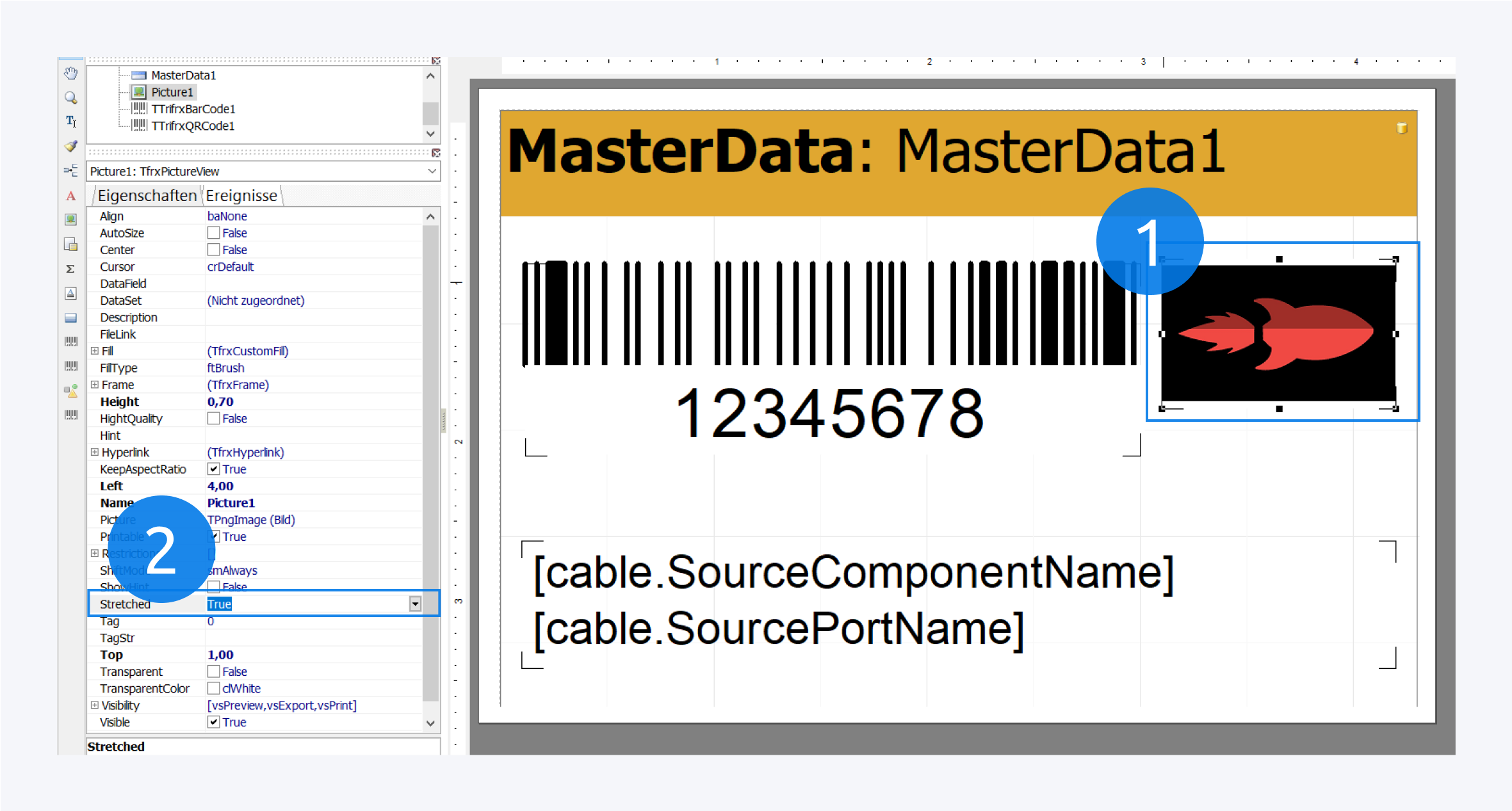

Wenn ein hinzugefügtes Bild nicht angezeigt wird (1), kann es hilfreich sein, die Stretched-Eigenschaft (2) zu ändern, oder die Größe des Bildes anzupassen.

Wenn Sie QR-Codes verwenden (3), stellen Sie sicher, dass qrAuto als Encoding (4) verwendet wird.

Das Beispieletikett enthält einen scanbaren Barcode eines Kabels, sowie dessen Startkomponente und -port.

Im unteren Bereich dieser Seite finden Sie eine Liste aller möglichen Platzhalter, um Informationen für das Etikett abzurufen.

Um einen einfachereren Einstieg zu ermöglichen, stellen wir einige Beispielvorlagen bereit:

  • Etiketten für Kabel:

cable.fr3

Cable Source_Destination.fr3

  • Etiketten für Komponenten:

component.fr3

  • Mehrere Etiketten drucken:

Multiple columns.fr3

Etiketten drucken

Etiketten generieren

Der einfachste Weg, Etiketten zu drucken ist über die Instanzverwaltung. Wählen Sie alle Komponenten oder Kabel aus, für die Etiketten gedruckt werden sollen und klicken Sie anschließend im Kontextmenü auf Etiketten drucken.

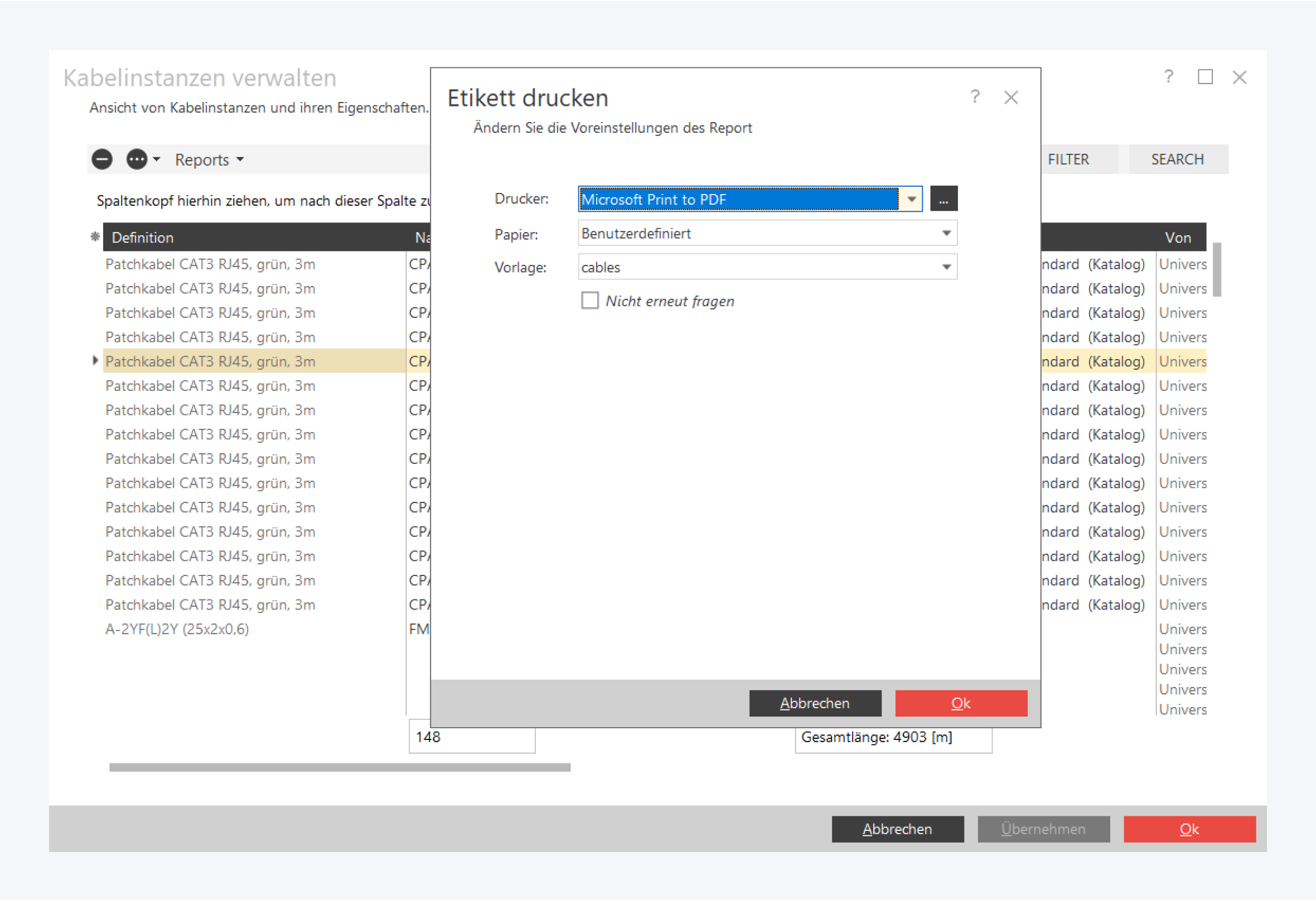

Wählen Sie das Papierformat, den Drucker und die Vorlage aus und klicken Sie auf Ok, um die Etiketten zu drucken.

Platzhalter verwenden

Sie können Platzhalter verwenden, um auf den Etiketten weitere Informationen zum Objekt anzuzeigen. Die folgende Tabelle enthält alle möglichen Platzhalter:

Platzhalter

Beschreibung

Hinweis

Allgemein

CODE
[currentLoginUser]

Benutzername des angemeldeten Benutzers


CODE
[currentLoginFirstName]

Vorname des angemeldeten Benutzers


CODE
[currentLoginLastName]

Nachname des angemeldeten Benutzers


Etiketten für Kabel

CODE
[cable.link]

Link für QR- oder Barcode

bei QR-Code bitte qrAuto als Encoding verwenden

CODE
[cable.Name]

Kabelname


CODE
[cable.CatalogCableDef.Name]

Name der Kabeldefinition

CODE
[cable.Number]

Kabelnummer


CODE
[cable.LengthM]

Kabellänge in Metern


CODE
[cable.SourceLocationName]

Quellstandortname des Kabels


CODE
[cable.SourceLocationShortName]

Kurzbezeichnung des Quellstandorts


CODE
[cable.SourceBuildingName]

Quellgebäudename des Kabels


CODE
[cable.SourceBuildingShortName]

Kurzbezeichnung des Quellgebäudes


CODE
[cable.SourceFloorName]

Quelletagenname des Kabels


CODE
[cable.SourceFloorShortName]

Namenskürzel der Quelletage

CODE
[cable.SourceRoomName]

Quellraumname des Kabels


CODE
[cable.SourceRoomNumber]

Quellraumnummer des Kabels


CODE
[cable.SourceRoomShortName]

Namenskürzel des Quellraums

CODE
[cable.SourceRackName]

Quellschrank des Kabels


CODE
[cable.SourceComponentName]

Quellkomponente des Kabels


CODE
[cable.SourcePortName]

Quellportname des Kabels


CODE
[cable.SourcePortNumber]

Quellportnummer des Kabels


CODE
[cable.DestinationLocationShortName]

Kurzbezeichnung des Zielstandorts


CODE
[cable.DestinationBuildingName]

Zielgebäudename des Kabels


CODE
[cable.DestinationBuildingShortName]

Kurzbezeichnung des Zielgebäudes


CODE
[cable.DestinationFloorName]

Zieletagenname des Kabels


CODE
[cable.DestinationFloorShortName]

Namenskürzel der Zieletage

CODE
[cable.DestinationRoomName]

Zielraumname des Kabels


CODE
[cable.DestinationRoomNumber]

Zielraumnummer des Kabels


CODE
[cable.DestinationRoomShortName]

Namenskürzel des Zielraums

CODE
[cable.DestinationRackName]

Zielschrank des Kabels


CODE
[cable.DestinationComponentName]

Zielkomponente des Kabels


CODE
[cable.DestinationPortName]

Zielportname des Kabels


CODE
[cable.DestinationPortNumber]

Zielportnummer des Kabels


CODE
[cable.SourceNWPComponentName]

Name der ersten Komponente im Netzweg

CODE
[cable.SourceNWPPortName]

Name des ersten Ports im Netzweg

CODE
[cable.SourceNWPPortNumber]

Nummer des ersten Ports im Netzweg

CODE
[cable.SourceRootComponentRackUnit]

Höheneinheit des Quellelterngeräts

CODE
[cable.SourceNWPRootComponentName]

Name des Elterngeräts am Anfang des Netzwegs

CODE
[cable.SourceNWPRootComponentRackUnit]

Höheneinheit des Elterngeräts am Anfang des Netzwegs

CODE
[cable.SourceNWPRackName]

Name des Schranks am Anfang des Netzwegs

CODE
[cable.DestinationNWPComponentName]

Name der letzten Komponente im Netzweg

CODE
[cable.DestinationNWPPortName]

Name des letzten Ports im Netzweg

CODE
[cable.DestinationNWPPortNumber]

Nummer des letzten Ports im Netzweg

CODE
[cable.DestinationRootComponentRackUnit]

Höheneinheit des Zielelterngeräts

CODE
[cable.DestinationNWPRootComponentName]

Name des Elterngeräts am Ende des Netzwegs

CODE
[cable.DestinationNWPRootComponentRackUnit]

Höheneinheit des Elterngeräts am Ende des Netzwegs

CODE
[cable.DestinationNWPRackName]

Name des Schranks am Ende des Netzwegs

CODE
[cable.CustomString1]

Benutzerdefiniertes Textfeld

auch 2-8

CODE
[cable.CustomInteger1]

Benutzerdefiniertes Ganzzahlfeld

auch 2

CODE
[cable.CustomFloat1]

Benutzerdefiniertes Gleitkommazahlfeld

auch 2

CODE
[cable.CustomDate1]

Benutzerdefiniertes Datumsfeld

auch 2



Etiketten für Komponenten


CODE
[component.link]

Link für QR- oder Barcode

bei QR-Code bitte qrAuto als Encoding verwenden

CODE
[component.Name]

Name der Komponente


CODE
[component.Number]

Nummer der Komponente


CODE
[component.Description]

Beschreibung der Komponente


CODE
[component.room.name]

Raumname der Komponente


CODE
[component.room.floor.name]

Etagenname der Komponente


CODE
[component.room.floor.building.name]

Gebäudename der Komponente


CODE
[component.room.floor.building.campus.name]

Standortname der Komponente


CODE
[component.SlotPosition]

Slotposition der Komponente


CODE
[component.LeftOffsetMM]

Abstand zur linken Schrankwand eines Einbaugeräts in Millimetern


CODE
[component.Guarantee]

Garantiedaten der Komponente


CODE
[component.BurdenCentre]

Kostenstelle der Komponente


CODE
[component.InventoryNumber]

Inventarnummer der Komponente


CODE
[component.SerialNumber]

Seriennummer der Komponente


CODE
[component.ComponentValue]

Wert der Komponente


CODE
[component.DepreciationDate]

Abschreibungsdatum der Komponente


CODE
[component.MaintenanceCycle]

Wartungszyklus der Komponente


CODE
[component.PurchaseDate]

Kaufdatum der Komponente


CODE
[component.InstallationDate]

Installationsdatum der Komponente


CODE
[component.LastMaintenance]

Letzte Wartung der Komponente


CODE
[component.TVWidth]

Breite der Komponente


CODE
[component.TVHeight]

Höhe der Komponente


CODE
[component.TVColor]

Farbe der Komponente


CODE
[component.LayerNumber]

Schrankebene der Komponente


CODE
[component.RackAlign]

Ausrichtung der Komponente im Schrank


CODE
[component.MACAddress]

MAC-Adresse der Komponente


CODE
[component.ServiceNumber]

Servicenummer der Komponente


CODE
[component.EAN]

EAN der Komponente


CODE
[component.BayCount]

Anzahl der Buchten der Komponente


CODE
[component.RackUnits]

Anzahl der Höheneinheiten der Komponente


CODE
[ipaddress]

IP-Adresse der Komponente


CODE
[component.SnmpPort]

SNMP-Port der Komponente


CODE
[component.SnmpVersion]

SNMP-Version der Komponente


CODE
[component.SnmpUser]

SNMP-Benutzer der Komponente


CODE
[component.SnmpCommunity]

SNMP-Community der Komponente


CODE
[component.SnmpTimeout]

SNMP-Timeout der Komponente


CODE
[component.SnmpRetries]

SNMP-Verbindungsversuche der Komponente


CODE
[component.SnmpMibInfo]

SNMP-MIB-Info der Komponente


CODE
[component.PowerConsumptionInWatt]

Leistungsaufnahme der Komponente in Watt


CODE
[component.HeatEmissionInBTU]

Verlustleistung der Komponente in BTU/h


CODE
[component.MassInKG]

Masse der Komponente in kg


CODE
[component.MaxPowerConsumptionInWatt]

Maximale Leistungsaufnahme der Komponente in Watt


CODE
[component.MaxHeatEmissionInBTU]

Maximale Verlustleistung der Komponente in BTU/h


CODE
[component.MaxMassInKG]

Maximale Masse der Komponente in kg


CODE
[component.Cooling]

Kühlung der Komponente


CODE
[component.Closure]

Geschlossenheit der Komponente


CODE
[component.URL]

URL der Komponente


CODE
[component.Comment]

Kommentar der Komponente


CODE
[component.OS]

Betriebssystem der Komponente


CODE
[component.Configuration]

Konfiguration der Komponente


CODE
[component.WarrantyContract]

Wartungsvertrag der Komponente


CODE
[component.WarrantyEnds]

Wartungsende der Komponente


CODE
[component.KnownIssues]

Störungen der Komponente


CODE
[component.ResponsibleContact]

Verantwortlicher für die Komponente


CODE
[component.CustomString1]

Benutzerdefiniertes Textfeld

auch 2-8

CODE
[component.CustomInteger1]

Benutzerdefiniertes Ganzzahlfeld

auch 2

CODE
[component.CustomFloat1]

Benutzerdefiniertes Gleitkommazahlfeld

auch 2

CODE
[component.CustomDate1]

Benutzerdefiniertes Datumsfeld

auch 2
