Aktive Komponente austauschen

Es ist möglich, die Komponentendefinition, auf der ein Gerät basiert, durch eine andere zu ersetzen. Das ist insbesondere dann hilfreich, wenn ein Gerät wegen eines Defekts oder Upgrades ausgetauscht wird, die Verbindungen aber im wesentlichen erhalten bleiben.

Der Austauschdialog

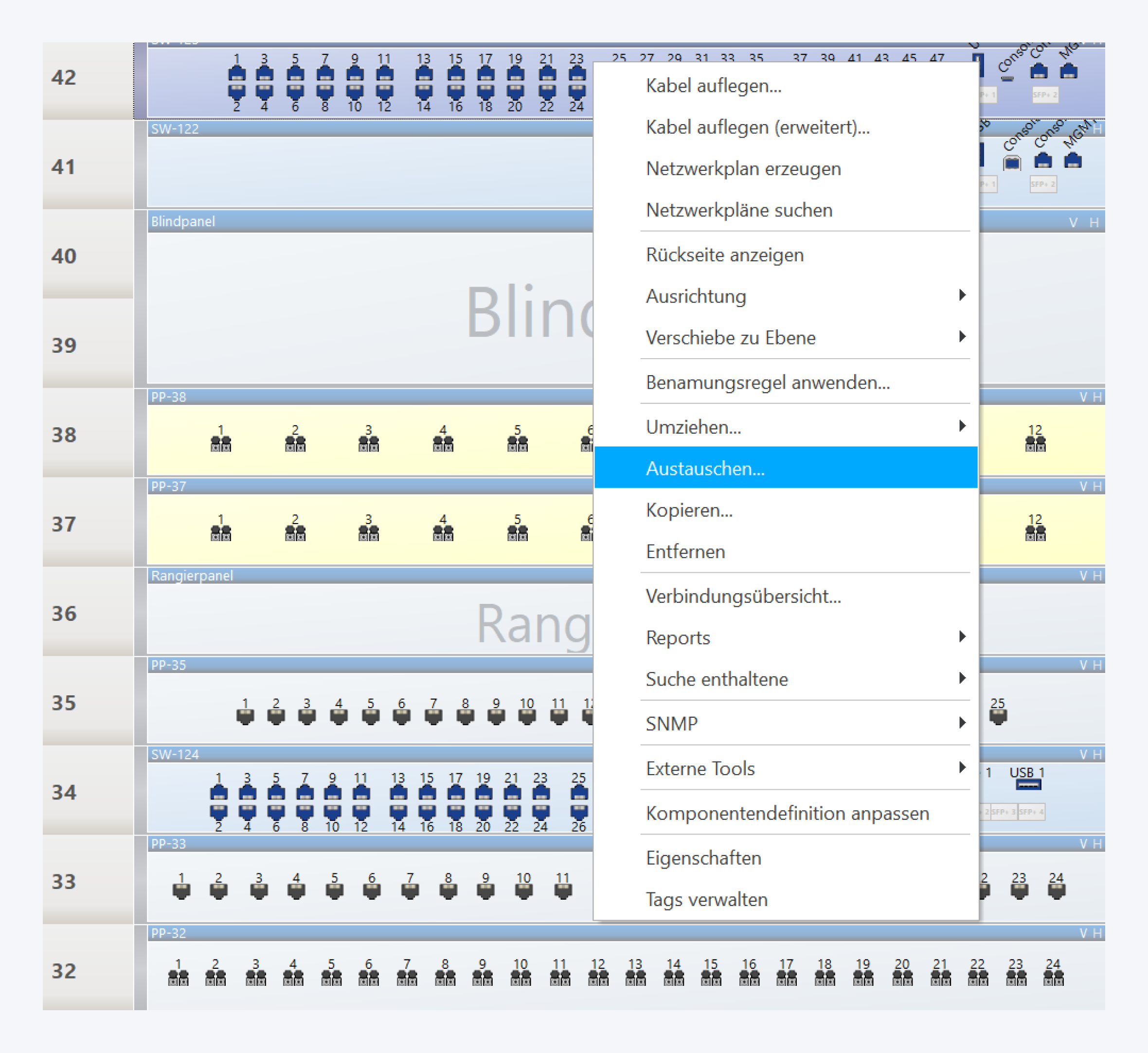

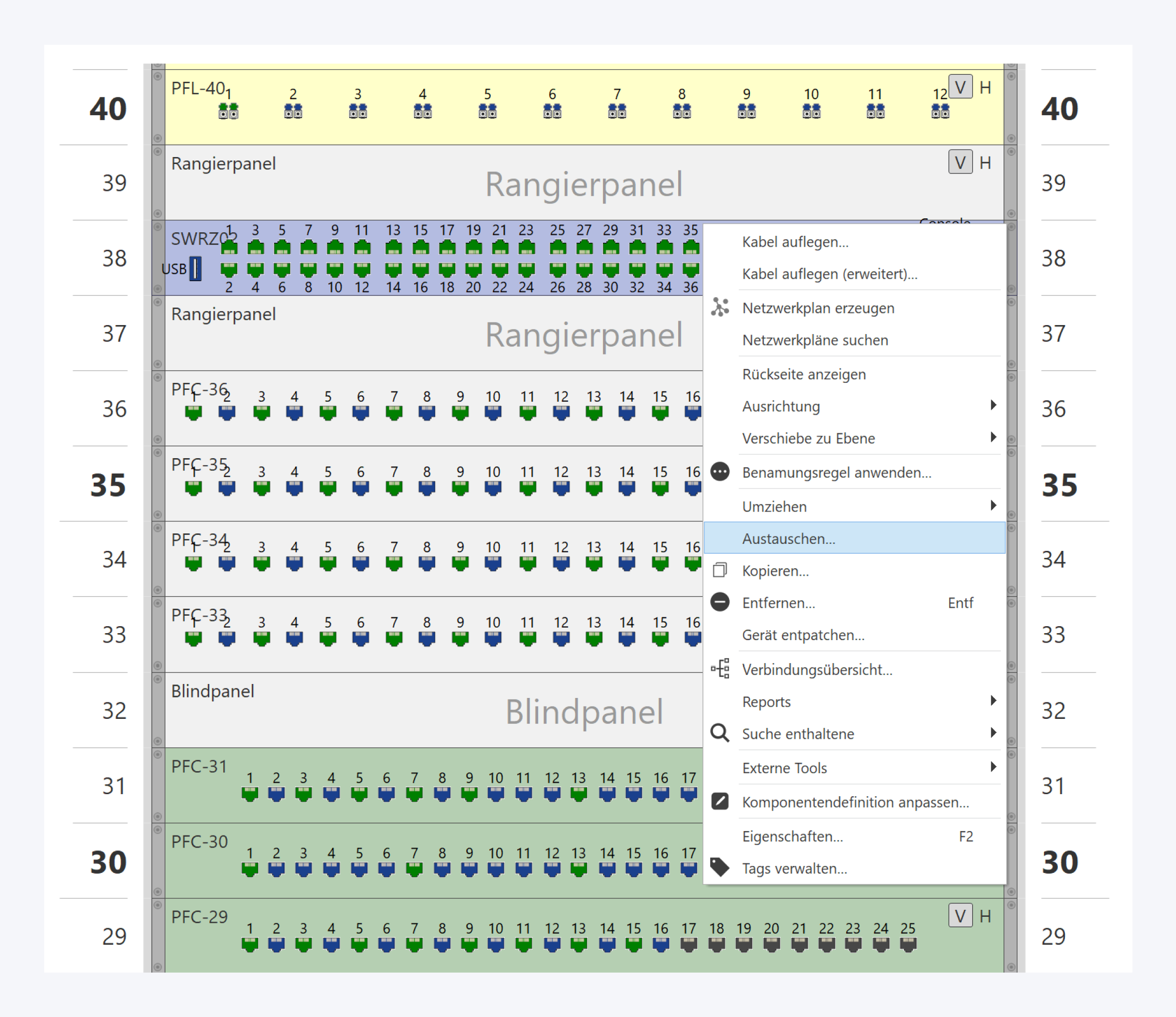

Wählen Sie Aktive Komponente austauschen im Infrastrukturbereich oder Austauschen im Kontextmenü eines aktiven Geräts im Schrank aus.

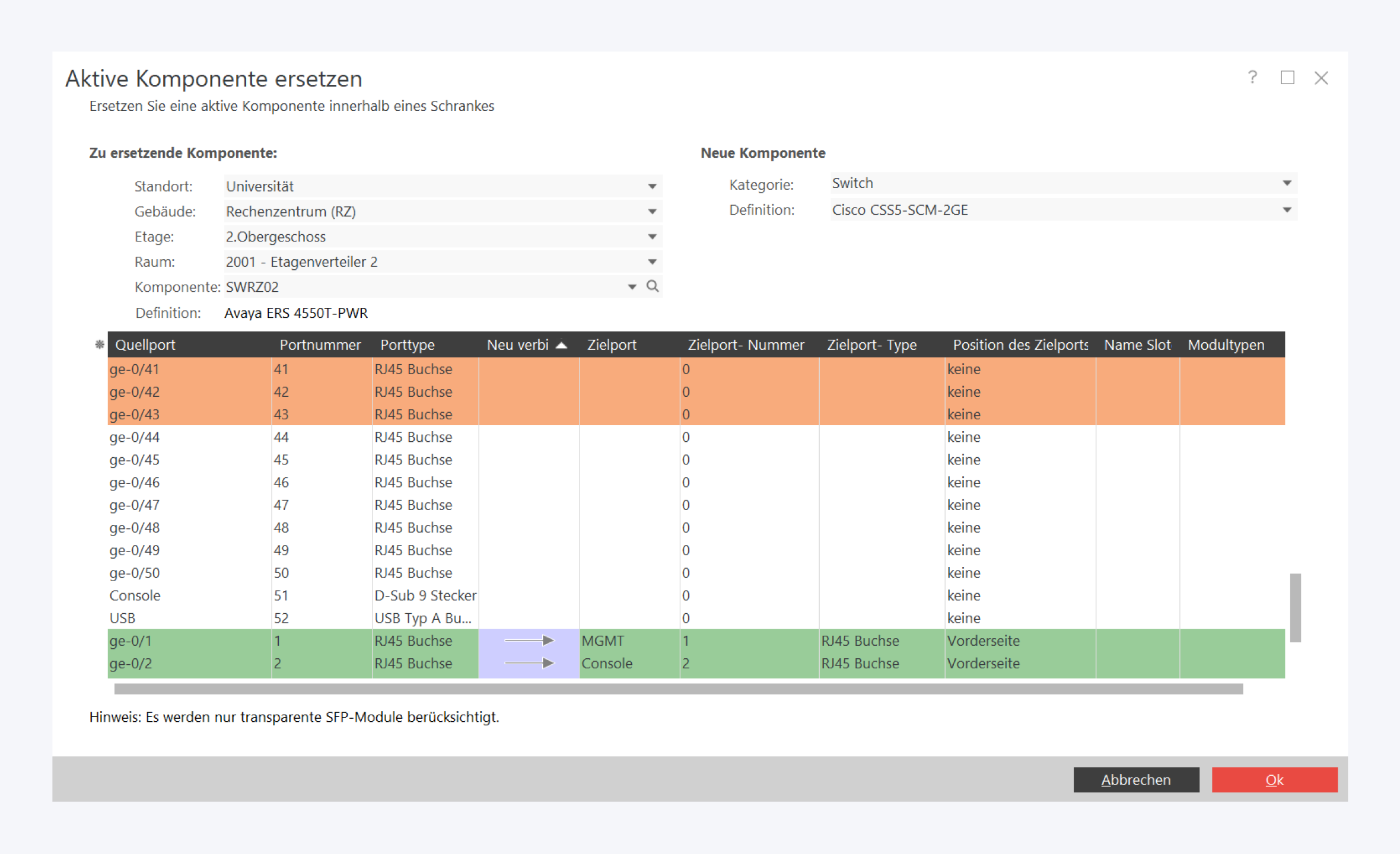

Verbindungen neu zuweisen

Wählen Sie zunächst die zu ersetzende Komponente, sowie die neue Komponentendefinition aus.

Pathfinder versucht nun die bestehenden Verbindungen sinnvoll neu zuzuweisen. Die Zuweisung kann via Drag&Drop angepasst werden.

Ports für die ein passender neuer Port gefunden wurde, werden grün dargestellt.
Ports für die bislang kein passender neuer Port gefunden wurde, werden orange dargestellt. Diese Verbindungen gehen beim Austausch verloren.
Ports, die nicht verbunden waren, sind nicht markiert.
